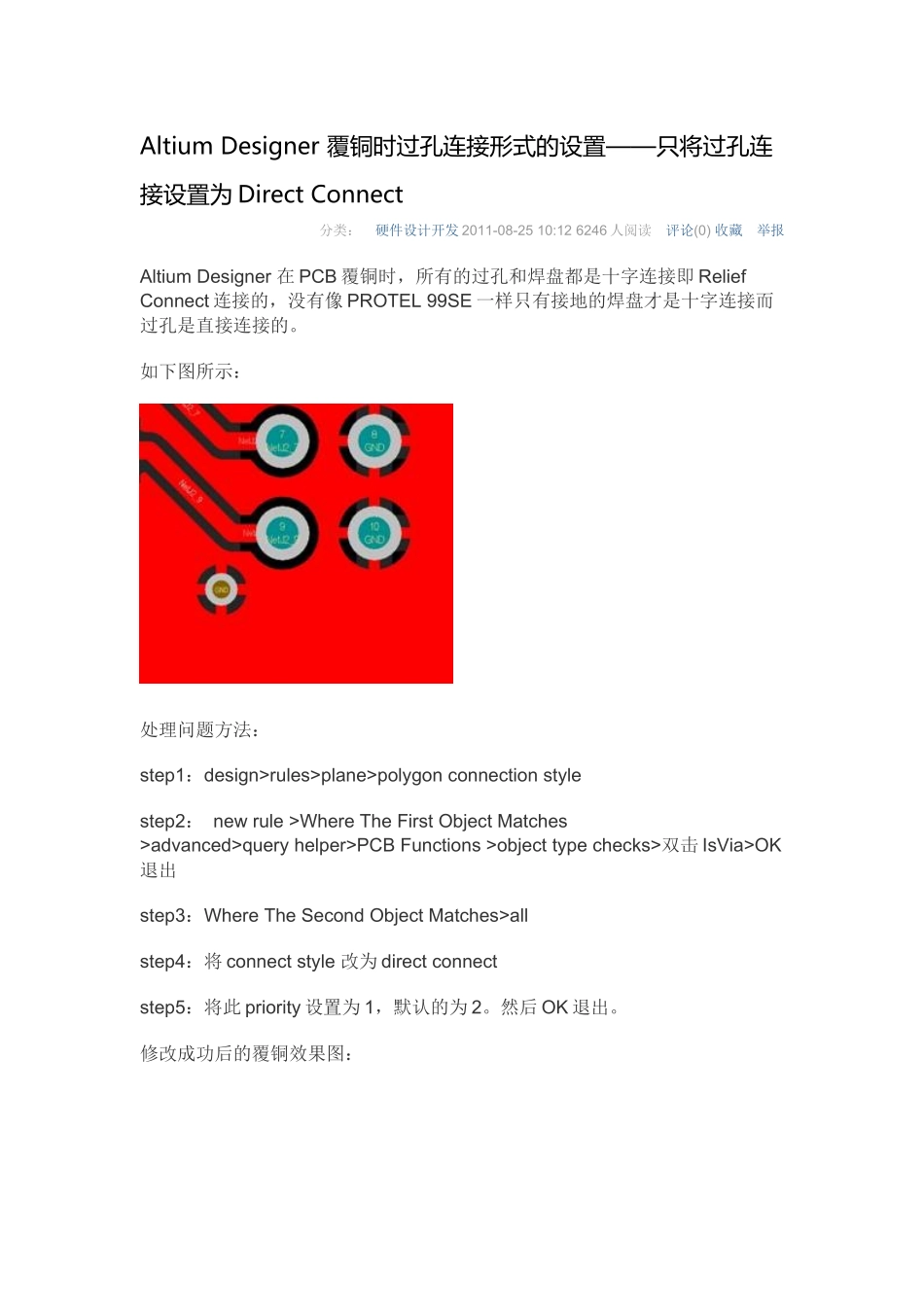

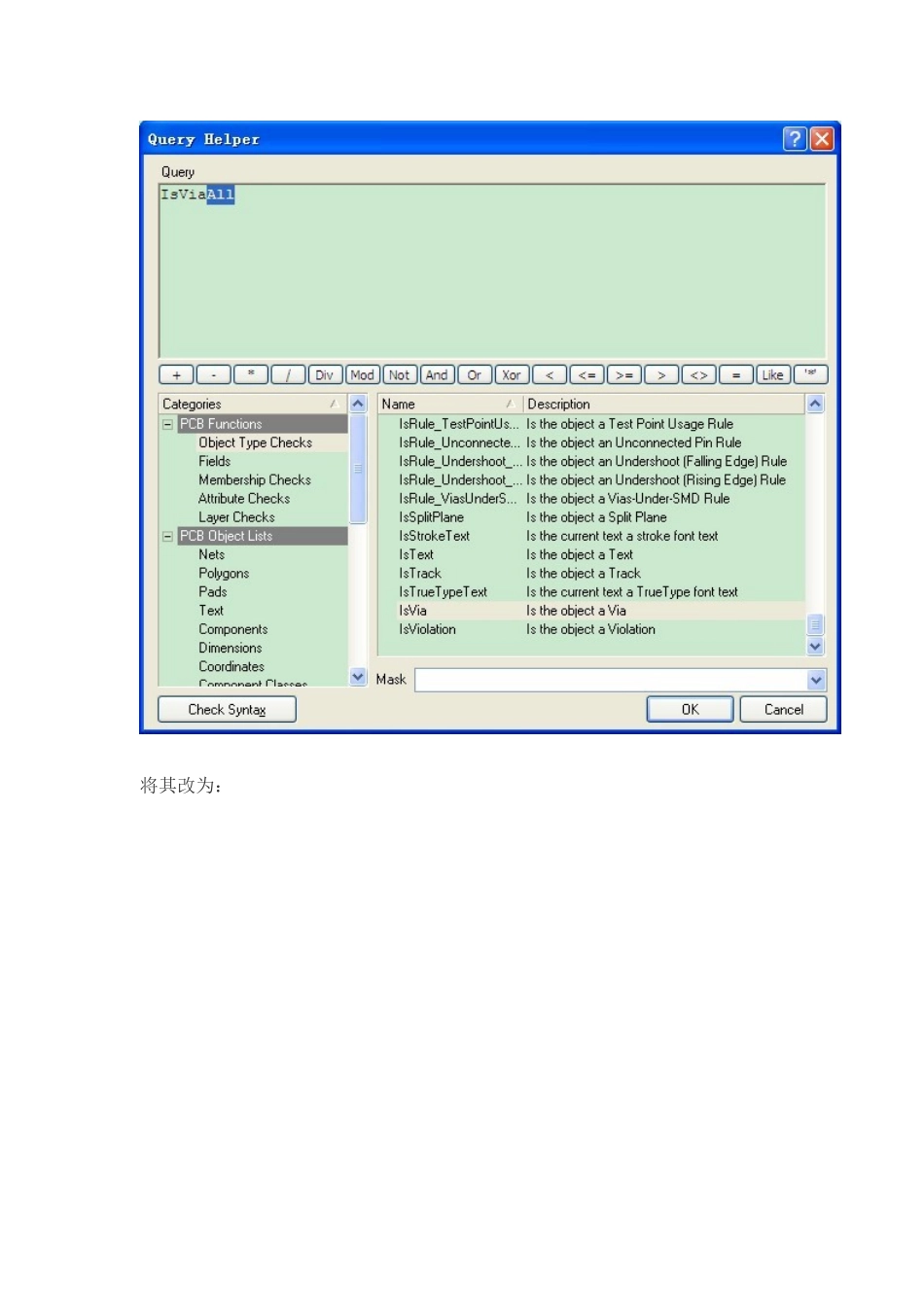

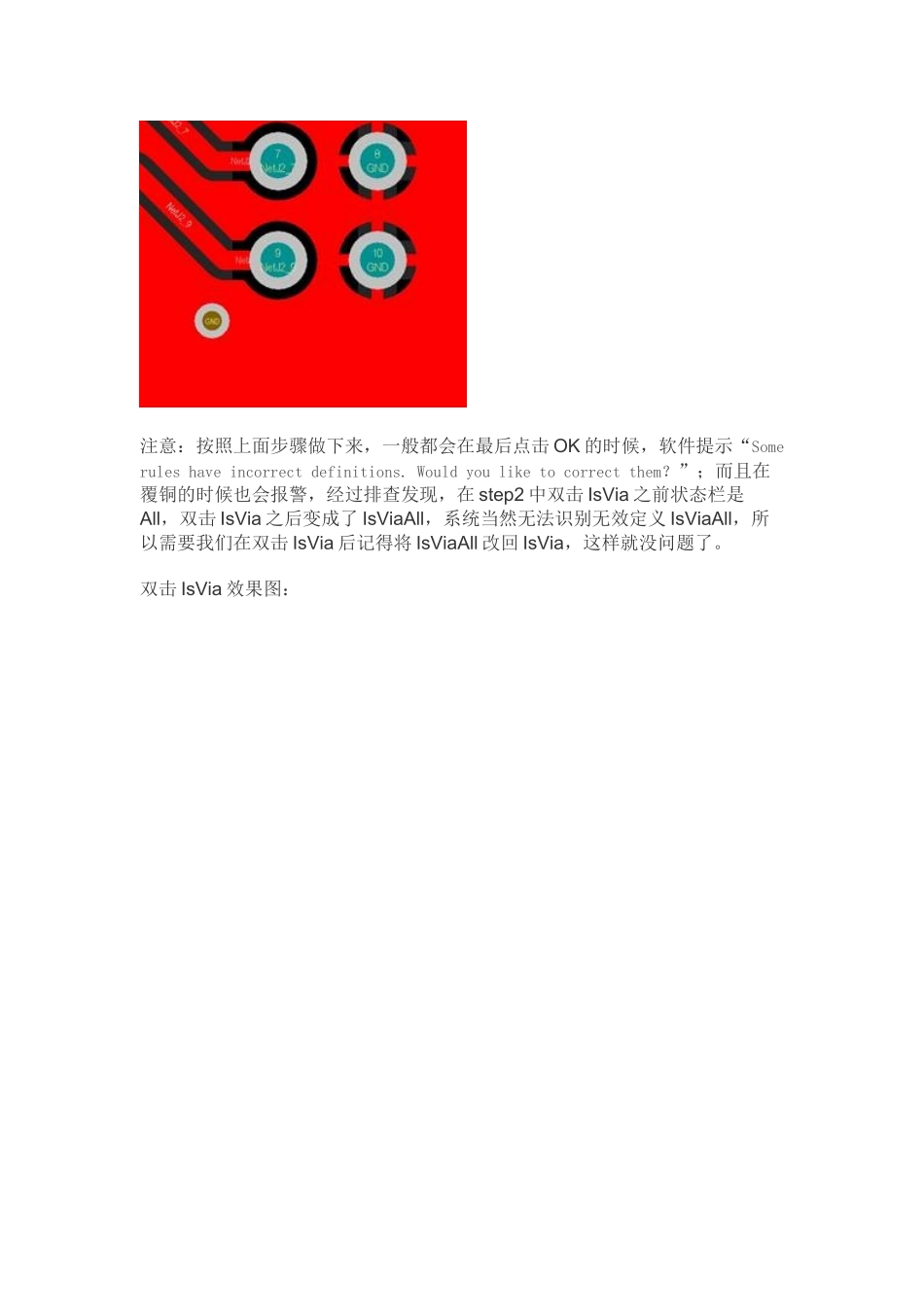

AltiumDesigner覆铜时过孔连接形式的设置——只将过孔连接设置为DirectConnect分类：硬件设计开发2011-08-2510:126246人阅读评论(0)收藏举报AltiumDesigner在PCB覆铜时，所有的过孔和焊盘都是十字连接即ReliefConnect连接的，没有像PROTEL99SE一样只有接地的焊盘才是十字连接而过孔是直接连接的。如下图所示：处理问题方法：step1：design>rules>plane>polygonconnectionstylestep2：newrule>WhereTheFirstObjectMatches>advanced>queryhelper>PCBFunctions>objecttypechecks>双击IsVia>OK退出step3：WhereTheSecondObjectMatches>allstep4：将connectstyle改为directconnectstep5：将此priority设置为1，默认的为2。然后OK退出。修改成功后的覆铜效果图：注意：按照上面步骤做下来，一般都会在最后点击OK的时候，软件提示“Someruleshaveincorrectdefinitions.Wouldyouliketocorrectthem？”；而且在覆铜的时候也会报警，经过排查发现，在step2中双击IsVia之前状态栏是All，双击IsVia之后变成了IsViaAll，系统当然无法识别无效定义IsViaAll，所以需要我们在双击IsVia后记得将IsViaAll改回IsVia，这样就没问题了。双击IsVia效果图：将其改为：附：为何接地焊盘覆铜时选择ReliefConnect连接方式？在大面积对地覆铜时，接地焊盘与该覆铜相连接，其管脚连接方式的处理需要综合考虑。从电气性能方面考虑，管脚与覆铜直接连接(DirectConnect)为好，但是直接连接的覆铜面积大，焊接时散热快，焊接温度可能达不到要求，容易造成虚焊。因此，考虑到兼顾电气性能与工艺需要，做成十字花焊盘连接(ReliefConnect)。
