厂房彩板封闭施工方案VIP免费

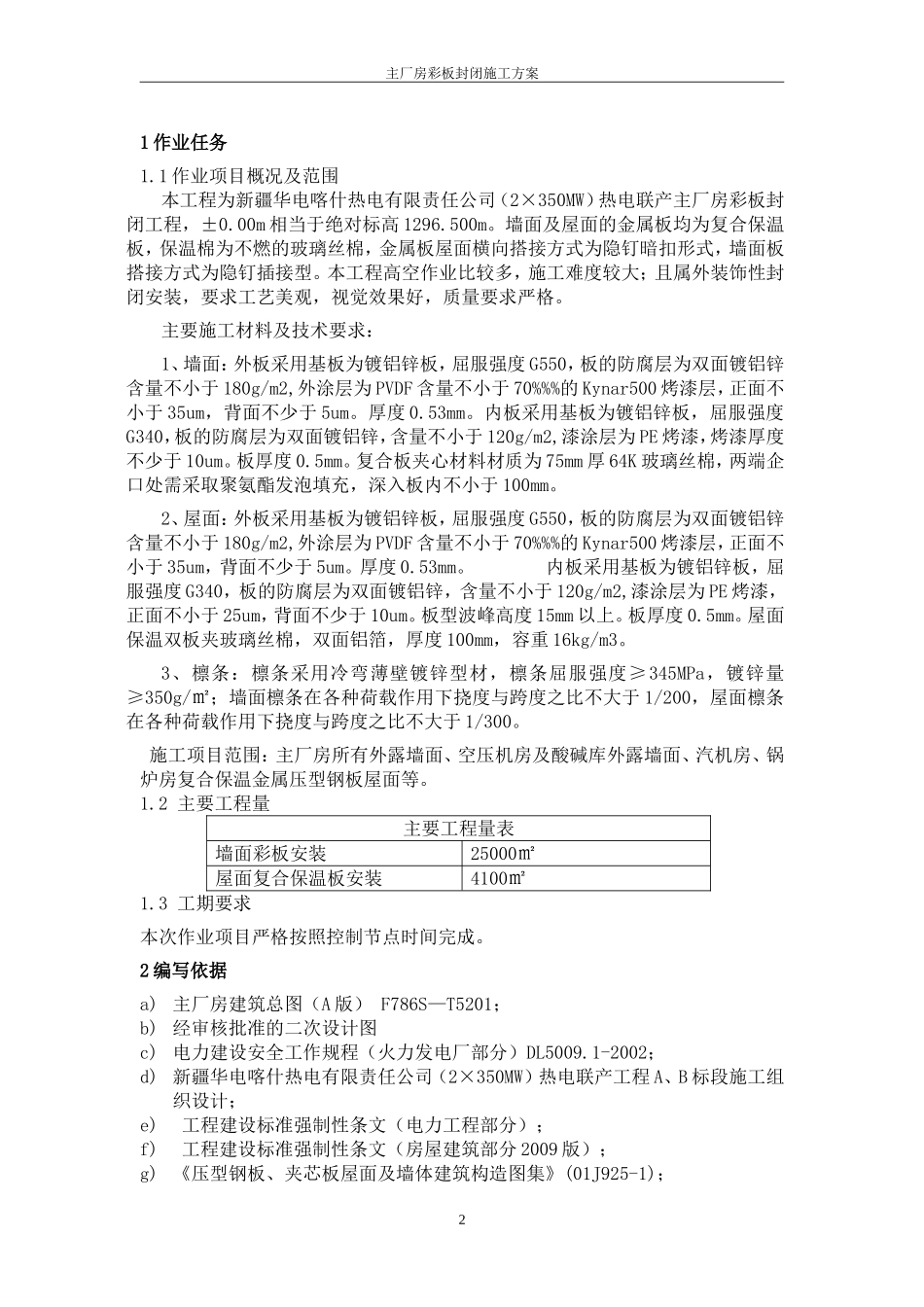

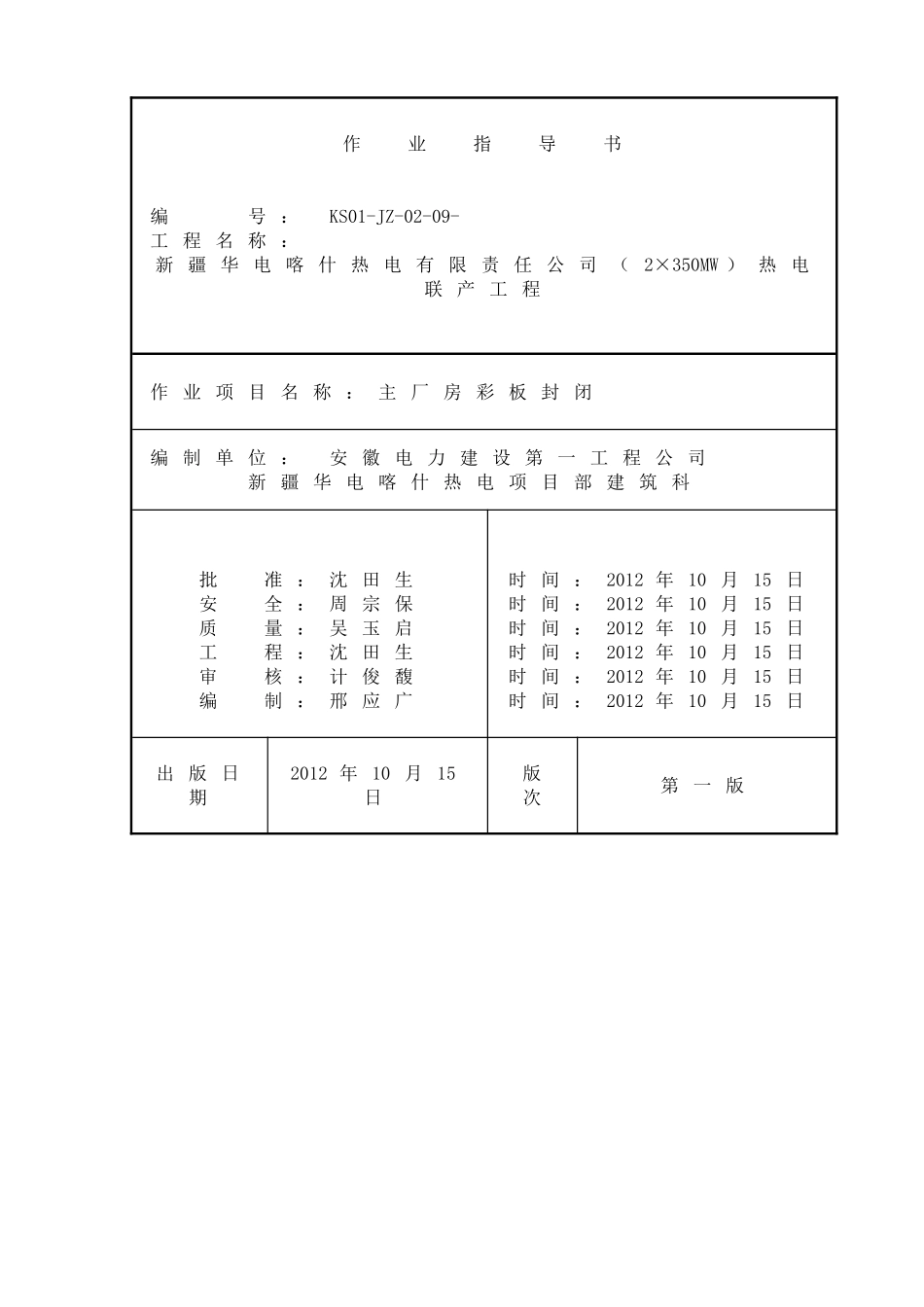

作业指导书编号：KS01-JZ-02-09-工程名称：新疆华电喀什热电有限责任公司（2×350MW）热电联产工程作业项目名称：主厂房彩板封闭编制单位：安徽电力建设第一工程公司新疆华电喀什热电项目部建筑科批准：沈田生安全：周宗保质量：吴玉启工程：沈田生审核：计俊馥编制：邢应广时间：2012年10月15日时间：2012年10月15日时间：2012年10月15日时间：2012年10月15日时间：2012年10月15日时间：2012年10月15日出版日期2012年10月15日版次第一版主厂房彩板封闭施工方案1作业任务1.1作业项目概况及范围本工程为新疆华电喀什热电有限责任公司（2×350MW）热电联产主厂房彩板封闭工程，±0.00m相当于绝对标高1296.500m。墙面及屋面的金属板均为复合保温板，保温棉为不燃的玻璃丝棉，金属板屋面横向搭接方式为隐钉暗扣形式，墙面板搭接方式为隐钉插接型。本工程高空作业比较多，施工难度较大；且属外装饰性封闭安装，要求工艺美观，视觉效果好，质量要求严格。主要施工材料及技术要求：1、墙面：外板采用基板为镀铝锌板，屈服强度G550，板的防腐层为双面镀铝锌含量不小于180g/m2,外涂层为PVDF含量不小于70%%%的Kynar500烤漆层，正面不小于35um，背面不少于5um。厚度0.53mm。内板采用基板为镀铝锌板，屈服强度G340，板的防腐层为双面镀铝锌，含量不小于120g/m2,漆涂层为PE烤漆，烤漆厚度不少于10um。板厚度0.5mm。复合板夹心材料材质为75mm厚64K玻璃丝棉，两端企口处需采取聚氨酯发泡填充，深入板内不小于100mm。2、屋面：外板采用基板为镀铝锌板，屈服强度G550，板的防腐层为双面镀铝锌含量不小于180g/m2,外涂层为PVDF含量不小于70%%%的Kynar500烤漆层，正面不小于35um，背面不少于5um。厚度0.53mm。内板采用基板为镀铝锌板，屈服强度G340，板的防腐层为双面镀铝锌，含量不小于120g/m2,漆涂层为PE烤漆，正面不小于25um，背面不少于10um。板型波峰高度15mm以上。板厚度0.5mm。屋面保温双板夹玻璃丝棉，双面铝箔，厚度100mm，容重16kg/m3。3、檩条：檩条采用冷弯薄壁镀锌型材，檩条屈服强度≥345MPa，镀锌量≥350g/㎡；墙面檩条在各种荷载作用下挠度与跨度之比不大于1/200，屋面檩条在各种荷载作用下挠度与跨度之比不大于1/300。施工项目范围：主厂房所有外露墙面、空压机房及酸碱库外露墙面、汽机房、锅炉房复合保温金属压型钢板屋面等。1.2主要工程量主要工程量表墙面彩板安装25000㎡屋面复合保温板安装4100㎡1.3工期要求本次作业项目严格按照控制节点时间完成。2编写依据a)主厂房建筑总图（A版）F786S—T5201；b)经审核批准的二次设计图c)电力建设安全工作规程（火力发电厂部分）DL5009.1-2002；d)新疆华电喀什热电有限责任公司（2×350MW）热电联产工程A、B标段施工组织设计；e)工程建设标准强制性条文（电力工程部分）；f)工程建设标准强制性条文（房屋建筑部分2009版）；g)《压型钢板、夹芯板屋面及墙体建筑构造图集》(01J925-1)；2主厂房彩板封闭施工方案h)《压型金属板设计施工规范》(YBJ216)；i)《冷弯薄壁型钢结构技术规范》(GB50018)；j)《建筑用压型钢板》(GB/T12755)；k)《建筑钢结构焊接技术规程》（JGJ81-2002）l)《钢结构施工质量验收规范》（GB50205-2001）m)图纸会审纪要、设计修改单和工程联系单等。3作业准备和条件3.1技术准备a、图纸已经进行细致的会审，及时提出设计疑点；收集已建、在建类似工程的施工方案，针对本工程特点，学习分析以往工程中的成功做法，对其中的施工工序、施工工艺质量及关键部位的特殊处理措施等择优选用。查阅相关主厂房彩板封闭施工的技术资料，详细的编制施工计划，合理安排施工顺序，以保证施工进度。b、檩条、檩托、墙面板、屋面复合保温板已进场、材料已报验。c、本方案经评审后实施，工序开工前对各个班组进行技术交底，要求内容详细、通俗易懂，对施工中的重点、容易出现问题的方面要重点强调，班组必须在接受交底后才能开始施工。3.2作业人员3.2.1作业人员配置序号工种人数备注1电工2持证上岗2焊工3持证上岗3铆工34安装工105技术人员2刑应广等6管理人员3唐忠富等7安全员1刘元鹏8质检员2汪强等3.2.2人员分工电工、电焊工为特殊工种，其作业...
