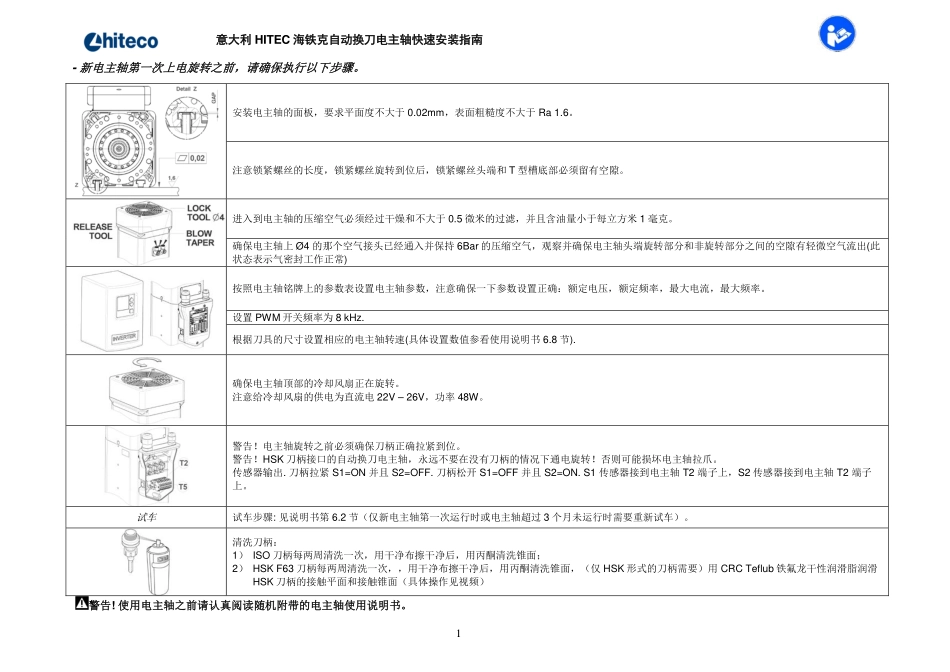

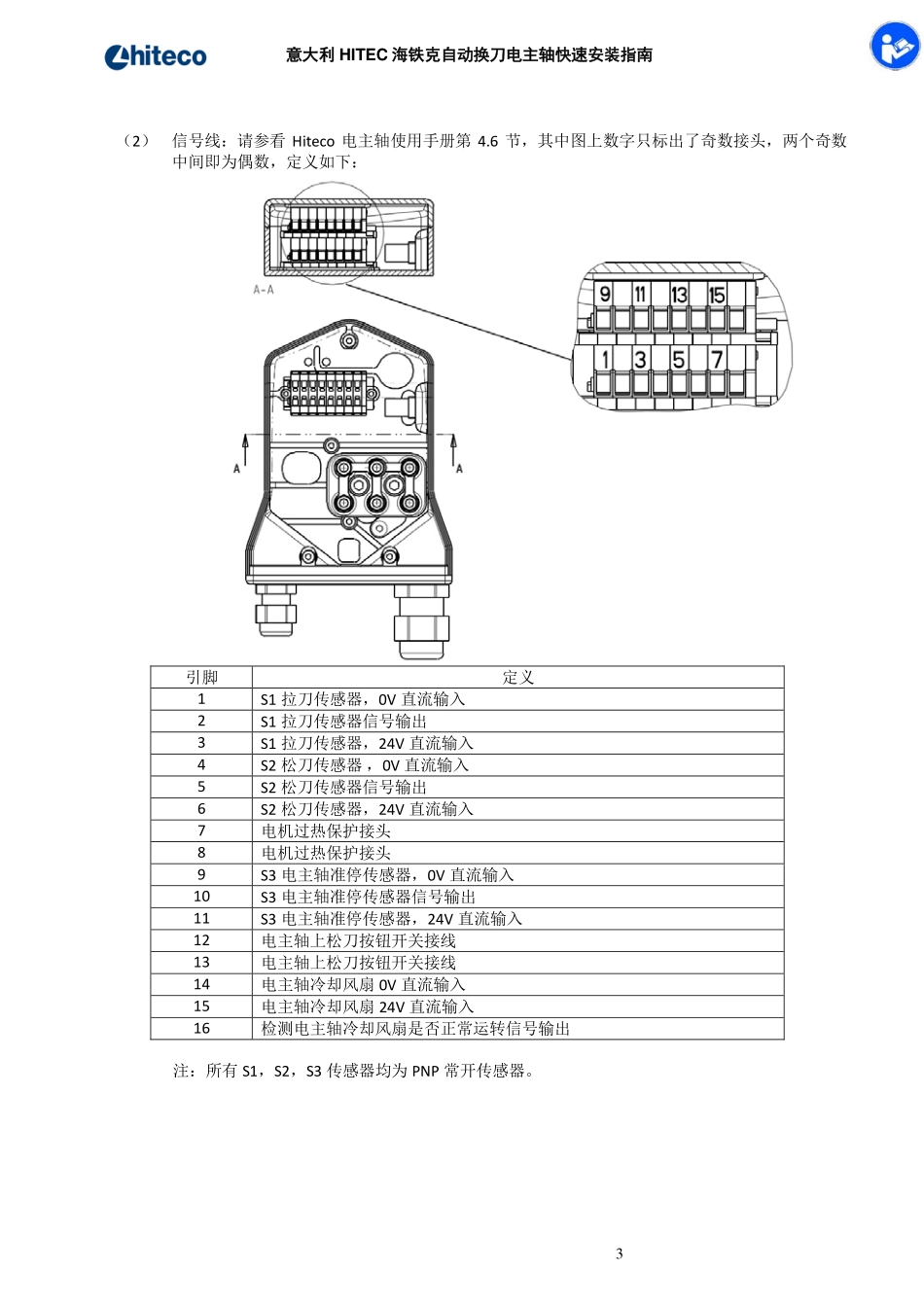

意大利HITEC海铁克自动换刀电主轴快速安装指南1-新电主轴第一次上电旋转之前，请确保执行以下步骤。安装电主轴的面板，要求平面度不大于0.02mm，表面粗糙度不大于Ra1.6。注意锁紧螺丝的长度，锁紧螺丝旋转到位后，锁紧螺丝头端和T型槽底部必须留有空隙。进入到电主轴的压缩空气必须经过干燥和不大于0.5微米的过滤，并且含油量小于每立方米1毫克。确保电主轴上Ø4的那个空气接头已经通入并保持6Bar的压缩空气，观察并确保电主轴头端旋转部分和非旋转部分之间的空隙有轻微空气流出(此状态表示气密封工作正常)按照电主轴铭牌上的参数表设置电主轴参数，注意确保一下参数设置正确：额定电压，额定频率，最大电流，最大频率。设置PWM开关频率为8kHz.根据刀具的尺寸设置相应的电主轴转速(具体设置数值参看使用说明书6.8节).确保电主轴顶部的冷却风扇正在旋转。注意给冷却风扇的供电为直流电22V–26V，功率48W。警告！电主轴旋转之前必须确保刀柄正确拉紧到位。警告！HSK刀柄接口的自动换刀电主轴，永远不要在没有刀柄的情况下通电旋转！否则可能损坏电主轴拉爪。传感器输出.刀柄拉紧S1=ON并且S2=OFF.刀柄松开S1=OFF并且S2=ON.S1传感器接到电主轴T2端子上，S2传感器接到电主轴T2端子上。试车试车步骤:见说明书第6.2节（仅新电主轴第一次运行时或电主轴超过3个月未运行时需要重新试车）。清洗刀柄：1）ISO刀柄每两周清洗一次，用干净布擦干净后，用丙酮清洗锥面；2）HSKF63刀柄每两周清洗一次，，用干净布擦干净后，用丙酮清洗锥面，（仅HSK形式的刀柄需要）用CRCTeflub铁氟龙干性润滑脂润滑HSK刀柄的接触平面和接触锥面（具体操作见视频）警告!使用电主轴之前请认真阅读随机附带的电主轴使用说明书。意大利HITEC海铁克自动换刀电主轴快速安装指南21.电气接头（1）动力线：请参看Hiteco电主轴使用手册第4.6节，U，V，W为来自变频器的U,V,W，GND为接地意大利HITEC海铁克自动换刀电主轴快速安装指南3（2）信号线：请参看Hiteco电主轴使用手册第4.6节，其中图上数字只标出了奇数接头，两个奇数中间即为偶数，定义如下：引脚定义1S1拉刀传感器，0V直流输入2S1拉刀传感器信号输出3S1拉刀传感器，24V直流输入4S2松刀传感器，0V直流输入5S2松刀传感器信号输出6S2松刀传感器，24V直流输入7电机过热保护接头8电机过热保护接头9S3电主轴准停传感器，0V直流输入10S3电主轴准停传感器信号输出11S3电主轴准停传感器，24V直流输入12电主轴上松刀按钮开关接线13电主轴上松刀按钮开关接线14电主轴冷却风扇0V直流输入15电主轴冷却风扇24V直流输入16检测电主轴冷却风扇是否正常运转信号输出注：所有S1，S2，S3传感器均为PNP常开传感器。意大利HITEC海铁克自动换刀电主轴快速安装指南4（3）传感器信号说明：S3传感器：S3传感器在电主轴旋转的时候，每一圈输出一个高电平和两个低电平，该信号需要由相关的电子单元进行编码并输入到机器控制系统，以让机器控制系统了解电主轴正在旋转。以避免电主轴正在旋转的时候进行换刀，从而对电主轴造成损坏或发生人身伤害。2.气动接头：（1）电主轴上接头说明请参看Hiteco电主轴使用手册第4.4节请参照图比对：序号名字功能压力管径(外X内)1松刀松开刀柄（换刀时提供该气压）6barØ6x42拉刀刀柄锁定+电主轴气密封(换刀时不提供，不换刀时提供该气压)6barØ4x2.53刀柄锥面清洁刀柄锥面清洁气流（换刀时提供该气压）6barØ6x4注：以上压缩空气必须清洁干燥过滤，不含油，不含水。注意，非常重要！！电主轴通电旋转的时候进气口2必须要通气！传感器状态S1(刀柄拉紧)S2(拉爪松开)刀柄拉紧到位ONOFF刀柄拉不到位或无刀柄OFFOFF刀柄松开OFFON意大利HITEC海铁克自动换刀电主轴快速安装指南5（2）气动图：请参看Hiteco电主轴使用手册第4.4节1工厂压缩空气提供25微米过滤30.1微米过滤4压力调节开关5松拉刀压缩空气提供单稳两位5通电磁阀6快卸阀（防止单稳5V-2P电磁阀泄漏）7压力调节开关8刀柄清洁压吹气提供单稳两位1通电磁阀注意：务必使用两个电磁阀分别处理松拉刀和刀柄清洁吹气的通断，请确保阅读并完全理解松拉刀时序图。（见后续页）刀柄处于拉紧状态电主轴正在旋转拉刀传感器S...
