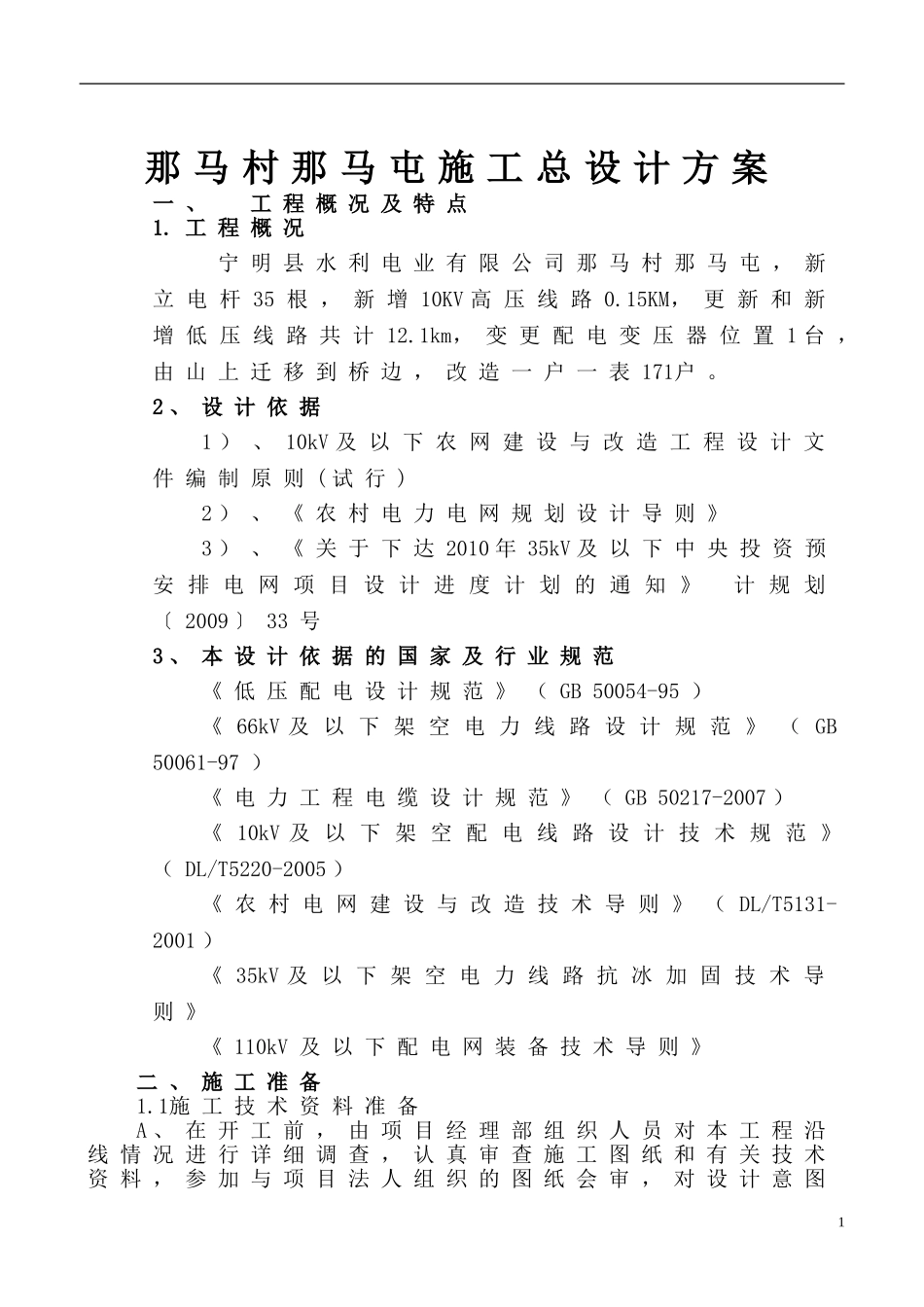

那马村那马屯施工总设计方案一、工程概况及特点1.工程概况宁明县水利电业有限公司那马村那马屯，新立电杆35根，新增10KV高压线路0.15KM，更新和新增低压线路共计12.1km，变更配电变压器位置1台，由山上迁移到桥边，改造一户一表171户。2、设计依据1）、10kV及以下农网建设与改造工程设计文件编制原则(试行)2）、《农村电力电网规划设计导则》3）、《关于下达2010年35kV及以下中央投资预安排电网项目设计进度计划的通知》计规划〔2009〕33号3、本设计依据的国家及行业规范《低压配电设计规范》（GB50054-95）《66kV及以下架空电力线路设计规范》（GB50061-97）《电力工程电缆设计规范》（GB50217-2007）《10kV及以下架空配电线路设计技术规范》（DL/T5220-2005）《农村电网建设与改造技术导则》（DL/T5131-2001）《35kV及以下架空电力线路抗冰加固技术导则》《110kV及以下配电网装备技术导则》二、施工准备1.1施工技术资料准备A、在开工前，由项目经理部组织人员对本工程沿线情况进行详细调查，认真审查施工图纸和有关技术资料，参加与项目法人组织的图纸会审，对设计意图1的了解，提出共同探讨，统一认识。B、进行施工现场的实地勘察，对自然条件、沟通状况的了解。砂、石材料取样、化验、估配合比。C、根据现场的调查资料，施工图会审纪要，设计资料及规范等，进行施工图的复测与分坑，若有更改，及时与甲方代表沟通，共同确定方案。1.2施工技术资料提供编制计划1、根据《施工招标文件》对工期和图纸交付时间的要求，结合我公司对本工程施工进度计划的安排，提出对施工技术资料的供应计划，满足施工要求。1.3技术交底与培训A、凡进入本工程的施工人员都必须进行施工技术交底和培训，并经考试合格后方准进入现场作业。B、执行项目部施工技术管理制度的规定，建立技术交底责任制，以书面形式进行在各分部、分项工程施工前的准备阶段进行技术交底及培训。C、常规施工，在每道工序施工前，由项目部总工程师主持，工程部部长负责，技术专责，质量专责，安全专责等主要人员参加，对施工人员进行详细的技术交底工作，并同时进行安全和质量交底。D、特殊施工由项目总工程师讲解特殊施工的技术要点及要求，对施工人员进行系统的培训。2、材料准备2.1材料准备工作设计图纸交付后按甲供材料及乙购材料分别编制材料表;本工程主材由甲方提供、其它消耗性材料等均由中标的施工单位负责采购、运输、保管。2.2自购材料的管理A、所有加工件及成品材料生产厂家的选择，必须是国家定点并通过质量体系认证的厂家，中标单位负责加工件的监造，成品材料的质检、包装、发运及保管。在确定分供方厂家前，必须了解其供货业绩，必要时按规范规定进行取样检查，到当地省建委批准的质量检验部门进行检验，并保证用于工程的材料与送检样品一致，同时作好见证取样的声像资料。B、水泥采购前，质保体系等确认符合要求，提交项目法人、监督工程师批准，方可使用，按施工进度分期分批进行。C、使用当地的碎石、砂子等，提前取样送经省级建委批准的质量检验部门检验，检验报告送项目法人、监理工程师审批准后方可使用。2.3材料的保管和运输A、材料入库前要进行检查,然后入库保管、储存。B、对于到达运货站的材料如包装损坏，材料有破损应及时将检查结果报送项目法人和监理工程师，共同制定处理办法。2C、水泥、金具、螺栓等材料原则上均入库存放，材料站应有良好的排水措施，材料下应衬垫防护，并采取可靠防火措施。由于线路地处高海拔地区，架线材料的防电晕要求特别严格，同时本地区比较潮湿，泥土对材料有腐蚀作用，无论是材料的现场堆放还是材料站堆放，均应做好铺垫措施，防止材料受潮或腐蚀。D、不同品种、规格材料应分开储存，并进行明显的标识，对报废品和不合格品要划定专门的堆放区域，以防混淆。E、对有原包装的材料，必须确保包装不受损失，尤其是金具等架线材料，严禁碰撞及产生毛刺，一定按线路防晕要求进行保管、贮存和运输。2.4物质供应计划、按工程进度提前一星期到甲供材料仓库领用，自购材料提前二个星期报项目部由项目部材料负责采购。2.5施工机具准备1、土石方及基础工程序号机具名称规格型号单...
