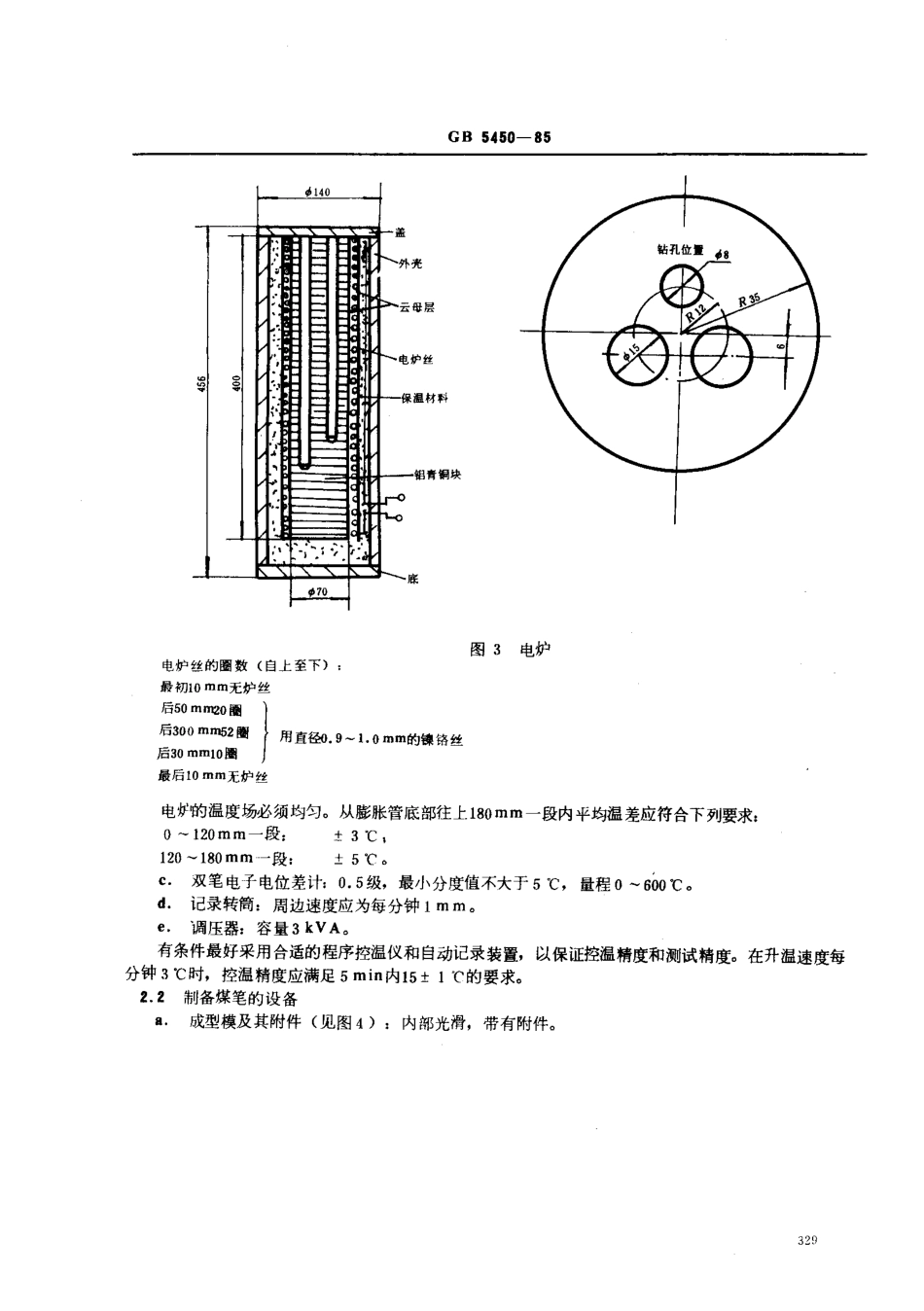

中华人民共和国国家标准UDC662.66:531620.1烟煤奥亚膨胀计试验GB5450-85Audibert一人rundilatometertestofbituminouscoal本标准规定了烟煤奥亚膨胀度的测定方法，适用于测定烟煤M膨胀性。1方法要点和术语1.1方法要点将试验煤样按规定方法制成‘定规格的煤笔，放在一根标胡习径的管子(膨胀管)内，其上放置一根能在管内自由滑动的钢杆(膨胀杆)。将上述装置放在专用的电炉内，以规定的升温度进行加热记录膨胀杆的位移曲练以位移曲澎最灯巨离占煤笔原始长度的百分魏表示煤样膨胀度(b)的大刁、图1是一种典型的膨胀曲线。幽翅崔翅图11.2术冶下面是本标M勺翻用术语:a.软化温度(T,)—膨胀杆下降0.5mm时的温膝b.开始膨胀温度(T,)—膨胀杆下降到最低点后开始七升时的温度。c.固41E度(T,)一一膨胀杆停上帝寸的温凰d.最大收缩度(a)—膨胀杆邝岁褥汰距离占煤笔长嘟勺百分魏e.最大膨胀度(b)一一膨胀杆L升的最:地巨离占煤笔长度的百;独抓，’;.测试记录设备膨胀管及膨胀杆(如图2):膨胀管由冷拔无缝不锈钢管加工而成其底部带有不漏气的丝i膨胀杆是由不锈钢圆钢加工而成。膨胀杆和记录笔的总重量应调握手0150士59.国家标准局1985一10-04发布1986一07一01实施GB5150--85膨胀管膨胀杆重量(连记录笔)15015克图2膨胀管及膨胀杆b.电炉(如图3):电炉由带有底座和顶蓄的外壳与一金属炉芯构成。炉芯由能耐氧化的铝青铜金属块制成，金属块上包以云母，再绕上电炉丝，炉丝外面再包以云母。金属块上钻有二个直径为15mm,Tr2350mm的圆孔用以插人膨胀管。另钻有一直径8mm,深320mm的圆孔(NJ温孔)，用以放置热电偶。炉芯与外壳之间充填保温材料。电炉的最大使用功率不应小于1.5kW范围内的升温速度不低于5'C/min。电炉的使用温度为。一6000C,，以能满足在300-5500Cwww.bzfxw.comGB5450-85云母层电炉丝保温材料铝青铜块图3电炉电炉丝的圈数(自上至下):最初10mm无炉丝后50mm20圈后300mm52圈后30mm10圈用直色1.9^-1.Omm的镍铬ff51%2.最后10mm无炉丝电扩的温度场必须均匀。从膨胀管底部往上180mm一段内平均温差应符合下列要求:0一120mm一段:士3℃，120一180mm一段:15.C。c.双笔电子电位差计:。.5级，最小分度值不大于5'C,量程0^-600,Cod.记录转筒:周边速度应为每分钟1mm.e.调压器:容量3kVAo有条件最好采用合适的程序控温仪和自动记录装置，以保证控温精度和测试精度。在升温速度每3℃时，控温精度应满足5min内15士1℃的要求。制备煤笔的设备成型模及其附件(见图4):内部光滑，带有附件。www.bzfxw.comGB5450-85成}}j模砂2010.1模子垫架图4成型模及附件b.量规(见图5):用以检查模子的尺寸。图5量规成型打击器及其附件(见图6)。330www.bzfxw.comGB5450-85嘟必价x一~~~~165.905.905.9一〕一.打击杆一占~J—.一~06.5一016矍039'护60打击导板图6成型打击器及附件1一横子垫书2一成型模，5一打击杆6一导柱;3一漏斗，4一打击导板，7-糙块。8--滑轮d.脱模压力器及其附件(见图7和图8)。www.bzfxw.comGB5450-85r一}，.卜·马目门1护时lI)一一月一夏r--l!、}1}一门);1曰n尸侧!1901一了一一...目.日巨.卫.，..叫尸..口.....，厂门二71二勿一卜吧.......，，一图7脱模压力器1一底座，2一定位板，3一支柱。4一支承板。5-上盖.6-垫圈，7一螺母，8一手柄‘9一丝杆;10-煤笔脱模简装配筒图注:①这个设备是用4个M12的螺栓固定在操作台上使用的。②各个联结螺栓处必须拧紧，要牢固可靠才行。332CB5450一85出模导器出模活塞接样管图8脱模压力器附件333GB5450-85e.切样器(见图9)。二rlesJl.朋口目味盛朋卜门户咔.l曰~气.!‘七l厂图9切样器2.3辅助用具a.膨胀管净洁工具:由直径约6mm的金属杆、铜丝网刷和布拉刷组成。金属杆头部呈斧形，以利从膨胀管中挖出半焦。钢丝网刷由80目的钢丝网绕在直径6mm的金属杆上，用以擦去粘附在管壁上的焦末。布拉刷由适量的纱布系一根金属丝构成。各净洁工具总长度不应小于400mm,b.成型模净洁工具:由试管刷和布拉刷组成。试管刷直径(连毛)20^-25mm，布拉刷由适邀的纱布系上一根长约150mm的金属丝构成。c.涂蜡棒。d.托盘天平:最大称量5008,感量0.580e.酒精灯。2.4仪器的校正和检查2.4.j炉孔温度的校正电炉匕月个孔的温度...
