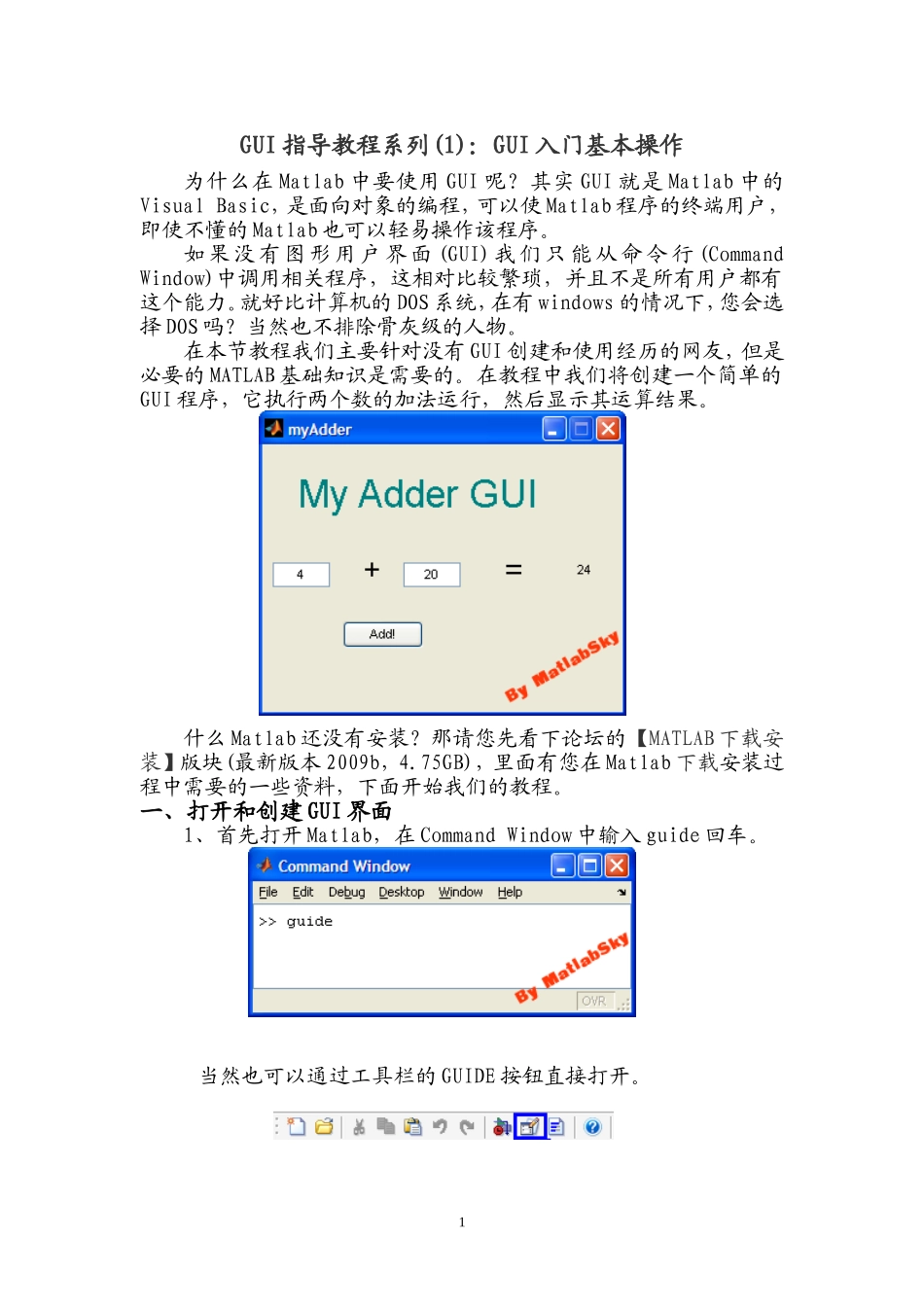

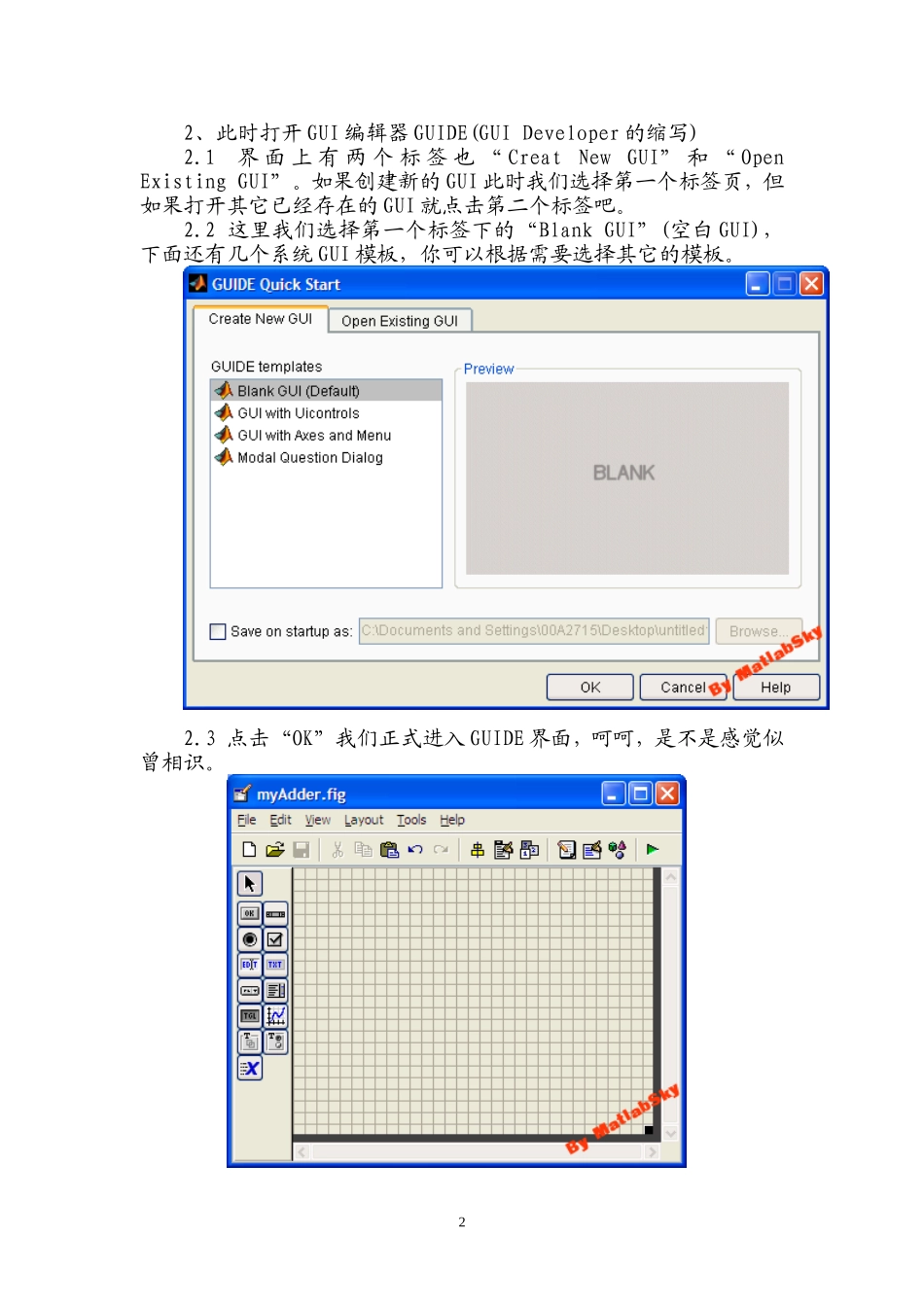

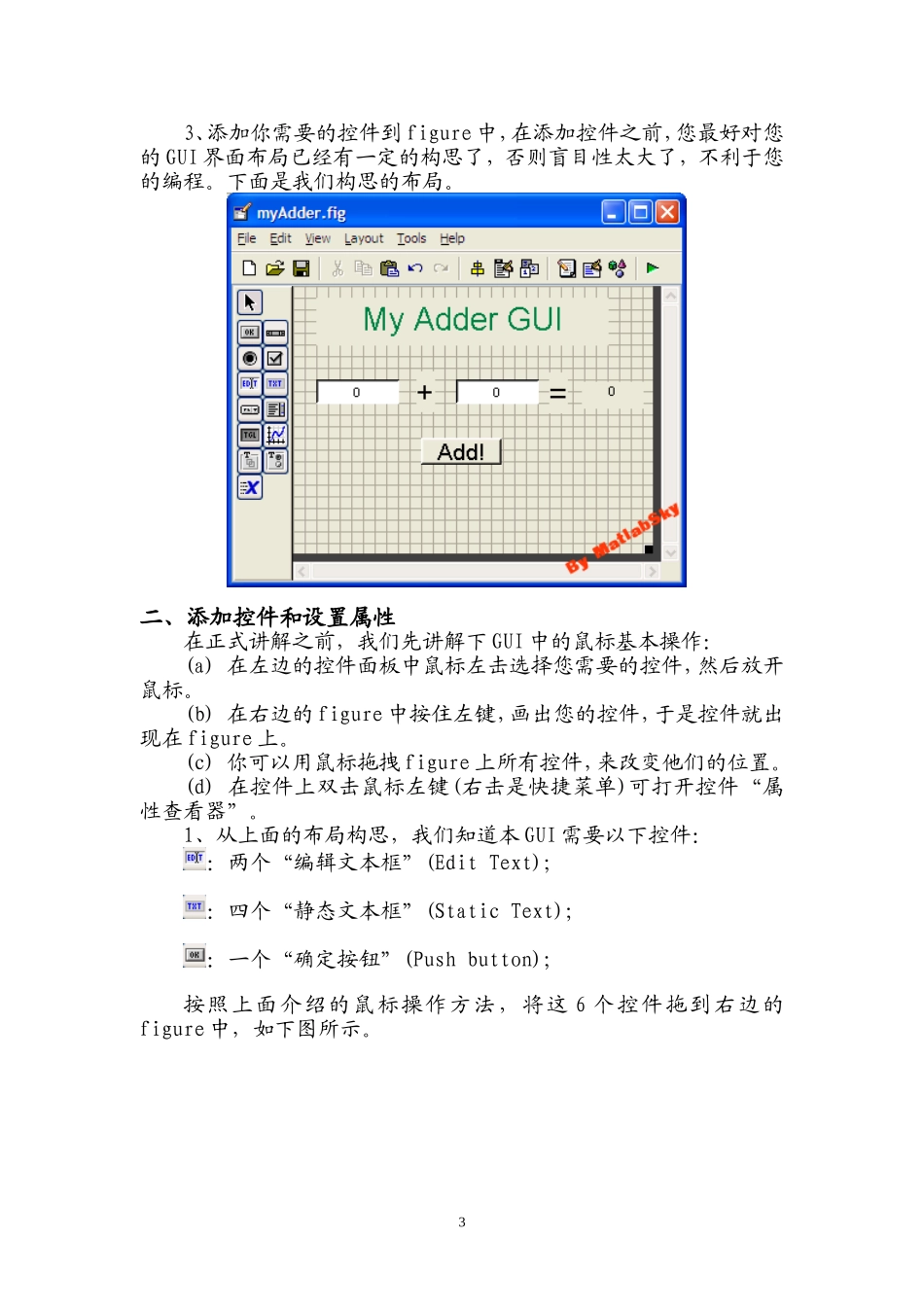

GUI指导教程系列(1)：GUI入门基本操作为什么在Matlab中要使用GUI呢？其实GUI就是Matlab中的VisualBasic，是面向对象的编程，可以使Matlab程序的终端用户，即使不懂的Matlab也可以轻易操作该程序。如果没有图形用户界面(GUI)我们只能从命令行(CommandWindow)中调用相关程序，这相对比较繁琐，并且不是所有用户都有这个能力。就好比计算机的DOS系统，在有windows的情况下，您会选择DOS吗？当然也不排除骨灰级的人物。在本节教程我们主要针对没有GUI创建和使用经历的网友，但是必要的MATLAB基础知识是需要的。在教程中我们将创建一个简单的GUI程序，它执行两个数的加法运行，然后显示其运算结果。什么Matlab还没有安装？那请您先看下论坛的【MATLAB下载安装】版块(最新版本2009b，4.75GB)，里面有您在Matlab下载安装过程中需要的一些资料，下面开始我们的教程。一、打开和创建GUI界面1、首先打开Matlab，在CommandWindow中输入guide回车。当然也可以通过工具栏的GUIDE按钮直接打开。12、此时打开GUI编辑器GUIDE(GUIDeveloper的缩写)2.1界面上有两个标签也“CreatNewGUI”和“OpenExistingGUI”。如果创建新的GUI此时我们选择第一个标签页，但如果打开其它已经存在的GUI就点击第二个标签吧。2.2这里我们选择第一个标签下的“BlankGUI”(空白GUI)，下面还有几个系统GUI模板，你可以根据需要选择其它的模板。2.3点击“OK”我们正式进入GUIDE界面，呵呵，是不是感觉似曾相识。23、添加你需要的控件到figure中，在添加控件之前，您最好对您的GUI界面布局已经有一定的构思了，否则盲目性太大了，不利于您的编程。下面是我们构思的布局。二、添加控件和设置属性在正式讲解之前，我们先讲解下GUI中的鼠标基本操作：(a)在左边的控件面板中鼠标左击选择您需要的控件，然后放开鼠标。(b)在右边的figure中按住左键，画出您的控件，于是控件就出现在figure上。(c)你可以用鼠标拖拽figure上所有控件，来改变他们的位置。(d)在控件上双击鼠标左键(右击是快捷菜单)可打开控件“属性查看器”。1、从上面的布局构思，我们知道本GUI需要以下控件：：两个“编辑文本框”(EditText)；：四个“静态文本框”(StaticText)；：一个“确定按钮”(Pushbutton)；按照上面介绍的鼠标操作方法，将这6个控件拖到右边的figure中，如下图所示。32、接下来就是编辑这些控件的属性下面从StaticText开始，双击其中一个“静态文本框”，将弹出该控件的“属性查看器”(PropertyInspector)。GUI控件的几个常用属性说明如下：position：指示空间在figure中的位置font**：字体相关属性string：相当如VB中的caption，就是显示在控件上的文字tag：控件的唯一标识符，相当于ID，我们需要tag来指定figure中的某一个控件。2.1在这里把它的“string”属性修改为“+”；42.2再修改它的“fontsize”属性为20。编辑完这些属性后，直接点击右上角的“关闭”按钮，关闭属性查看器，此时属性会自动保存。回到GUIDE，如果控件上的文字被部分隐盖，此时可以通过鼠标拖拽改变控件的大小。2.3重复上面的操作：(1)将第二个“StaticText”的“string”改为“=”；(2)将第二个“StaticText”的“fontsize”改为20；(3)将第三个“StaticText”的“string”改为“MyAdderGUI”；(4)将第三个“StaticText”的“fontsize”改为20；(5)将第四个“StaticText”的“string”改为“0”；(6)将第四个“StaticText”的“tag”改为“answer_staticText”。于是，我们将得到如下所示的GUI界面：52.4下面双击EditText，修改“编辑文本框”的属性：(1)第一个“EditText”的用来存储第一个加数，我们将“string”改为“0”，“tag”改为“input1_editText”。(2)第二个“EditText”的用来存储第二个加数，我们将“string”改为“0”，“tag”改为“input2_editText”。2.5修改Pushbutton按钮的属性，“string”改为“Add!”，“tag”改为“add_pushbutton”。再次预览下我们现在得到的GUI界面63、重新布局和移动控件位置，使其美观。将上面编辑完的GUI程序保存为myAdder，此时在当前目录下，Matlab将自动生成如下来个两个文件myAdder.m和myAdder.fig。.fig文件包含...
