LJK-5012型磁性矿除铁器安装使用说明书VIP免费

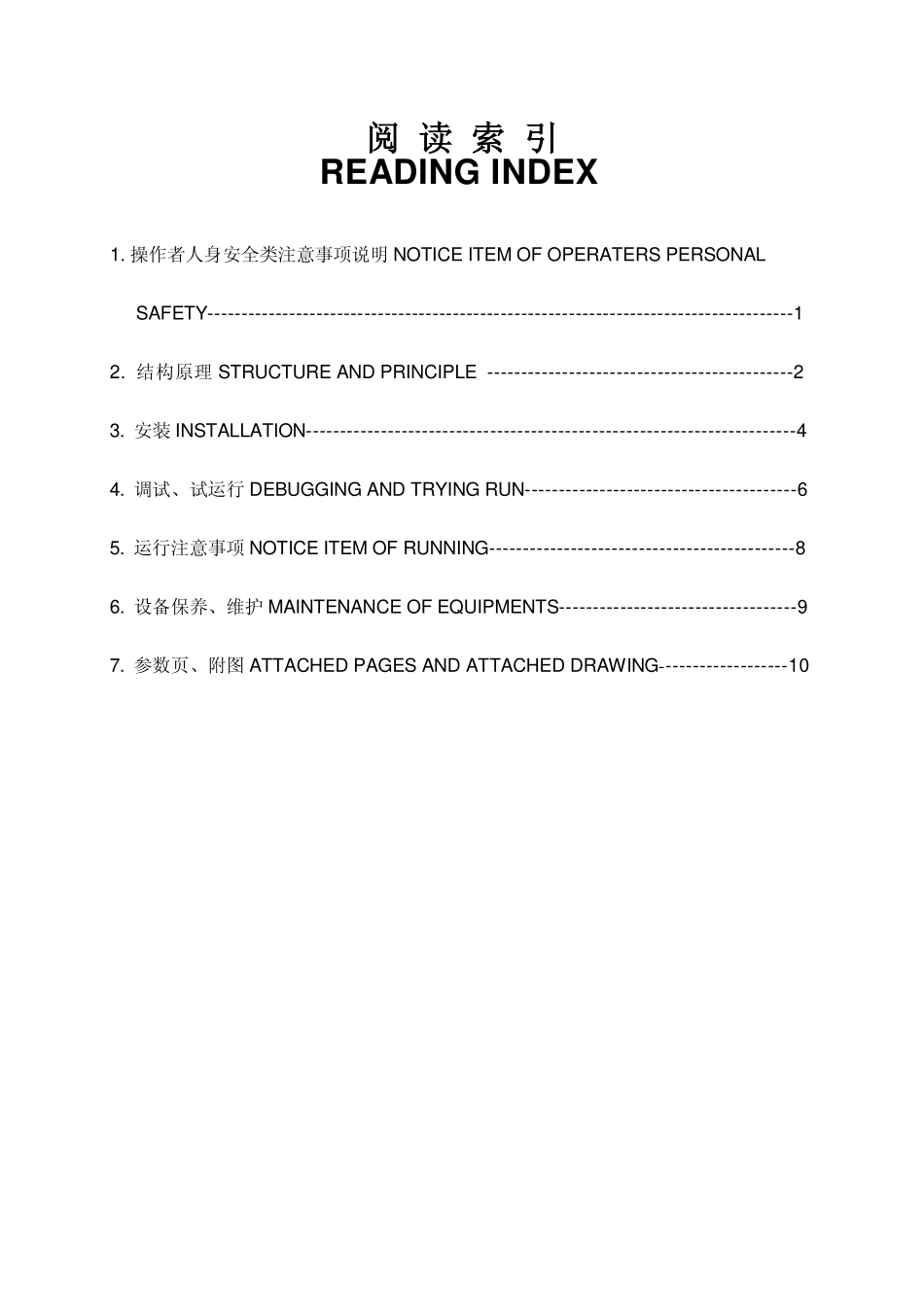

阅读索引READINGINDEX1.操作者人身安全类注意事项说明NOTICEITEMOFOPERATERSPERSONALSAFETY--------------------------------------------------------------------------------------12.结构原理STRUCTUREANDPRINCIPLE---------------------------------------------23.安装INSTALLATION------------------------------------------------------------------------44.调试、试运行DEBUGGINGANDTRYINGRUN----------------------------------------65.运行注意事项NOTICEITEMOFRUNNING---------------------------------------------86.设备保养、维护MAINTENANCEOFEQUIPMENTS-----------------------------------97.参数页、附图ATTACHEDPAGESANDATTACHEDDRAWING-------------------10电磁除铁器系列ELECTROMAGNETICSEPARATOR11.操作者人身安全类注意事项说明NOTICEITEMOFOPERATERSPERSONALSAFETY除铁器能产生非常强的磁场。因此所有接近此设备的工作人员必须知晓其潜在的危险性，切不可掉以轻心。磁场主要集中在除铁器底部，但除铁器四周会有部分弱磁场。特此制订如下安全守则：1)磁场会使心脏起博器受到严重损坏。带有心脏起搏器的人应在确知磁场对起搏器无影响的前提下才能接近设备。如果情况不明，应在磁场完全消失后再接近设备。2)请不要在磁场附近使用铁制工具或器件，特别是带尖角的器具。3）请不要携带磁存储传媒物如计算机磁盘、磁带及信用卡等接近设备，因为磁场会抹掉其上信息，使其无法使用。4)请不要在磁场附近携带手表或配有电源的工具，磁场会对其磁化。电磁除铁器系列ELECTROMAGNETICSEPARATOR22.结构原理STRUCTUREANDPRINCIPLE2.1总体概述LJK系列除铁系统是针对磁性物料除铁问题设计的一种全新原理的除铁系统，该系统由五个部分组成，五部分连锁运行共同完成在磁性矿中除铁的目的。LJK系列除铁系统的工作过程如下：LJK专用带式除铁器吊在皮带输送机上面，金属探测仪安装在除铁器之前15M以外，无磁分料台在除铁器后面接住吸出的铁件，自动电控整流柜连接除铁器和金属探测仪，当金属探测仪探到来铁信号时，将信号给到自动电控整流柜，整流柜适时启动带式除铁器皮带并精确启动励磁，当铁件到达主磁极下时以瞬时极强励磁将表面或深层的铁件和磁性物料同时吸起，并马上转到保持励磁状态，不再继续吸起物料，以使吸起的物料达到最少，减少带出矿的量。吸起的铁件连同磁性矿通过除铁器皮带的带动向后运动，进行首次磁力分离，在首次分离中大块的磁性矿将重新落回输送皮带上，然后到达具有特殊磁场排布的磁力分选区域，经过分选区分选，大部分磁性物料又掉落回输送皮带上，剩下的少量物料和铁件被带到无磁分料平台上进行再次分离，同时LJK除铁器主机的励磁完全停止，除铁器皮带适时停止等待下次来铁信号。经过多次分选后可实现良好且带矿量很少的除铁效果，经过整套过程铁件将被带到分离区域，矿石将重新回到输送皮带上。LJK系列除铁系统摒弃以往的一贯的用调节磁场强弱来实现铁和矿分离的方法，而采用特殊的磁场排布，重新分析可能对生产线造成影响的主要原因并非是因为矿中含有铁件，而是矿中可能有对整套生产线造成危害的铁，这类铁件可能会造成输送堵塞、输送皮带损伤等，从而对整条生产线造成影响，这类铁件多为大块的铁板、长的铁条和各种有尖角的大型铁件。LJK的设计思路就是针对这种形状的铁件，这类铁件虽然说看似各不相同，但是它们也有其共同的特点就是与磁性矿石相比相对截面积较大，针对这一特点，采用独特的磁场排布就可以将有害铁件和磁性矿分开。电磁除铁器系列ELECTROMAGNETICSEPARATOR3该系统的金属探测仪配用LJT系列磁性物料专用金属探测仪，该探测仪对磁性矿（如烧结矿）做了特殊优化，可以屏蔽掉由正常的矿石产生的信号，准确的判断出铁件并即时发出来铁信号，确保了来铁信号的实时性和准确性以及探测的灵敏度，有效的避免漏铁和误动作。整套系统的核心技术是LJK专用带式除铁器，该除铁器由具有超强磁场的主机和一块具有合理磁场排布的分离磁场两部分组成，由于更大、更合理的磁分离区域，因此可以在不影响除铁效果的情况下尽可能的解决回收式除铁器...
