JSXGN-12操作联锁机构(机械闭锁)VIP免费

JSXGN-12操作联锁机构(机械闭锁)_第1页
1/5
JSXGN-12操作联锁机构(机械闭锁)_第2页
2/5
JSXGN-12操作联锁机构(机械闭锁)_第3页
3/5

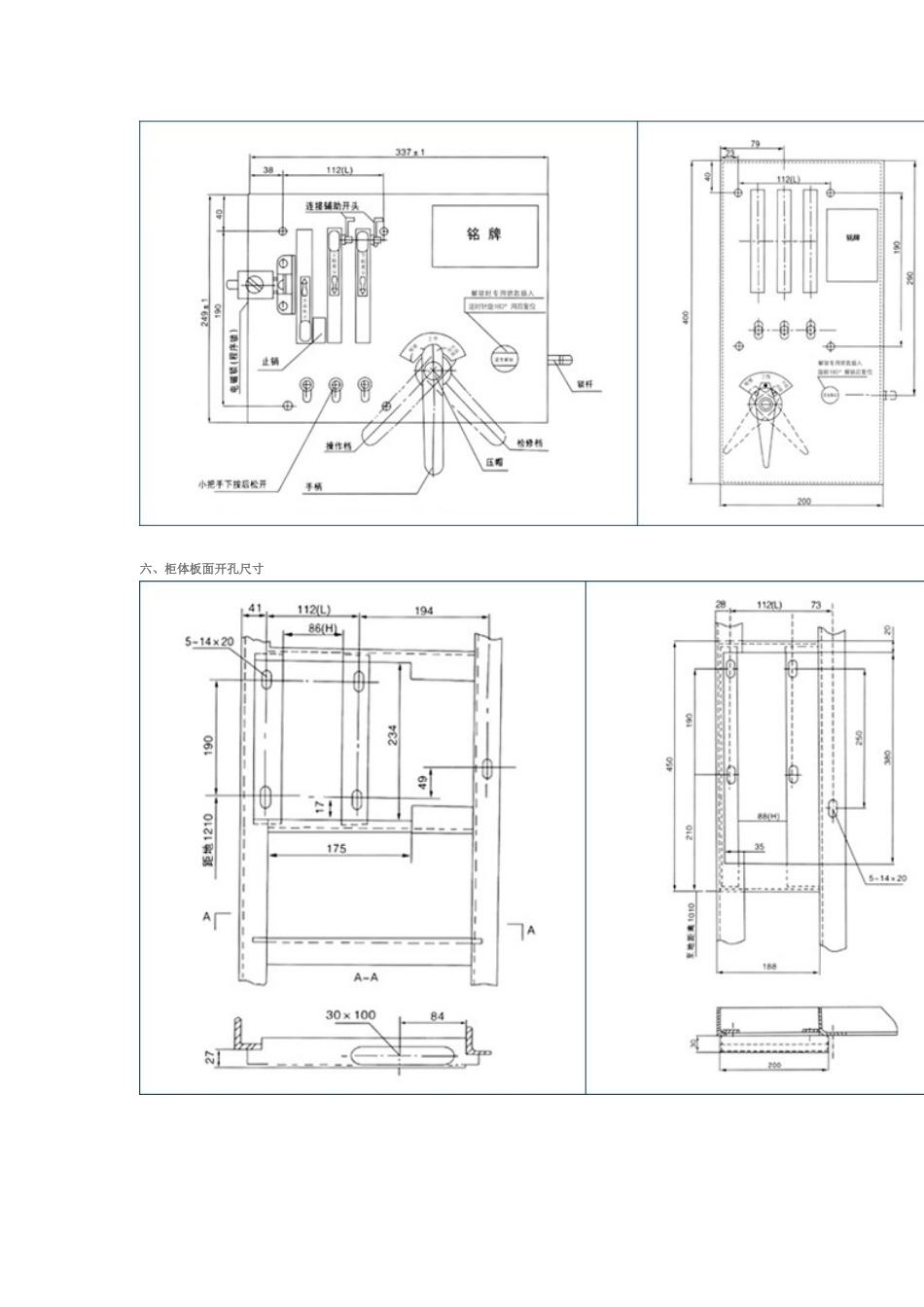

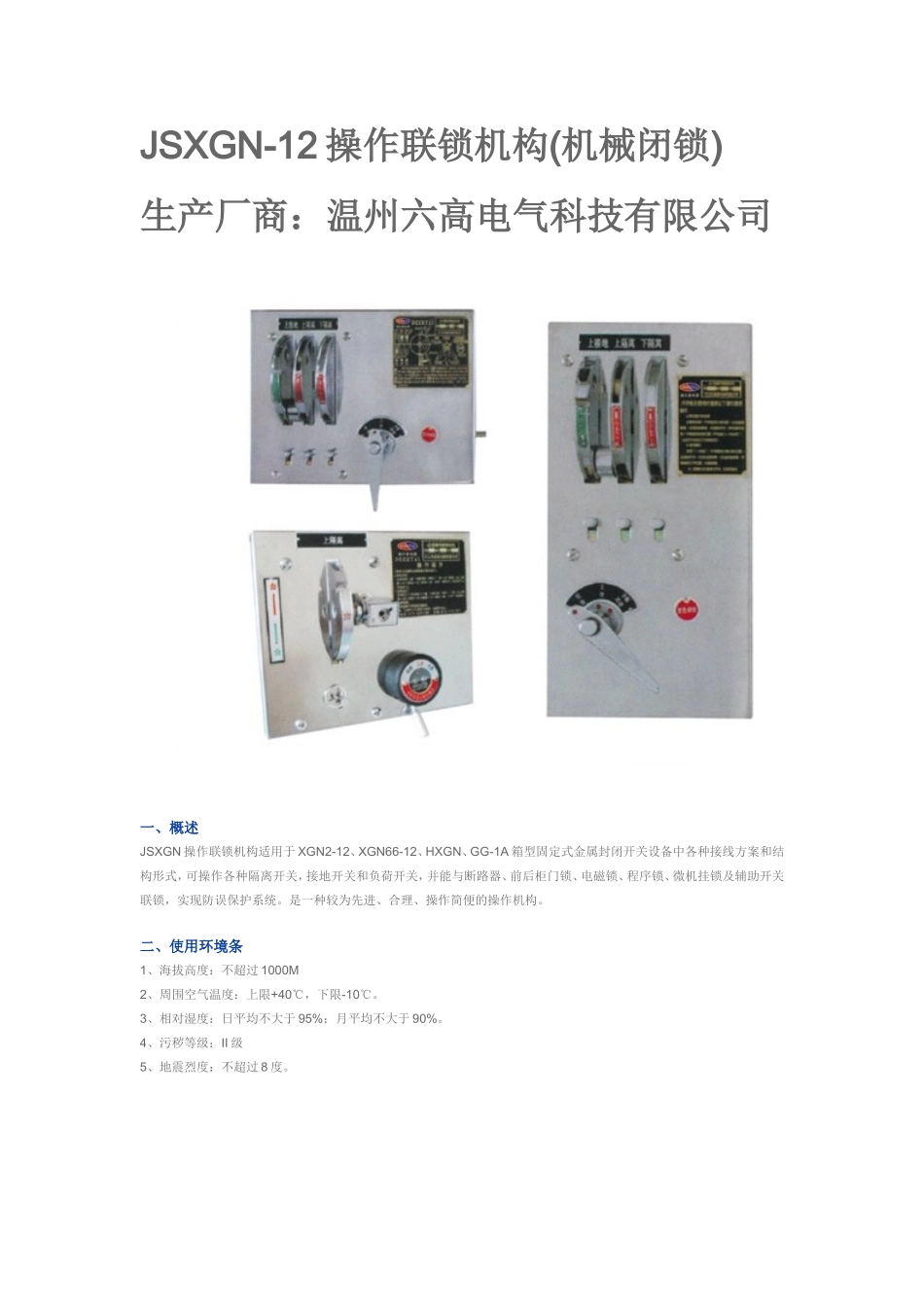

JSXGN-12操作联锁机构(机械闭锁)生产厂商:温州六高电气科技有限公司一、概述JSXGN操作联锁机构适用于XGN2-12、XGN66-12、HXGN、GG-1A箱型固定式金属封闭开关设备中各种接线方案和结构形式,可操作各种隔离开关,接地开关和负荷开关,并能与断路器、前后柜门锁、电磁锁、程序锁、微机挂锁及辅助开关联锁,实现防误保护系统。是一种较为先进、合理、操作简便的操作机构。二、使用环境条1、海拔高度:不超过1000M2、周围空气温度:上限+40℃,下限-10℃。3、相对湿度:日平均不大于95%;月平均不大于90%。4、污秽等级:II级5、地震烈度:不超过8度。三、型号及其含义四、主要型号、规格型号规格操作功能备注JSXGN-12/DSX上接地、上隔离、下隔离IIIJSXGN-12/SXD上隔离、下隔离、下接地IIIJSXGN-12/DS上接地、上隔离左II位JSXGN-12/SD上隔离、下接地右II位JSXGN-12/SX上隔离、下隔离右II位JSXGN-12/XS下隔离、上隔离右II位(下进线)JSXGN-12/S上隔离中I位JSXGN-12/X下隔离中I位JSXGN-12/DSD上接地、上隔离、下接地III位JSXGN-12/DSXP上接地、上隔离、下隔离、旁路隔离IV位JSXGN-12/DDSX上接地、下接地、上隔离、下隔离IV位五、外形及安装尺寸六、柜体板面开孔尺寸型号→尺寸↓ⅠⅡⅢⅣL112112112142H868686116七、订货须知1.注明型号规格,数量(必要时提供机构的操作功能)。2.备品配件的名称、规格、数量。3.特殊规格的功能内容,操作及方向。4.机构的面板为1.5-2mm厚的镜面不锈钢板、表面零件为镀铬处理。如有特殊要求时应JSXGN-12操作联锁机构(机械闭锁)几种特殊规格
