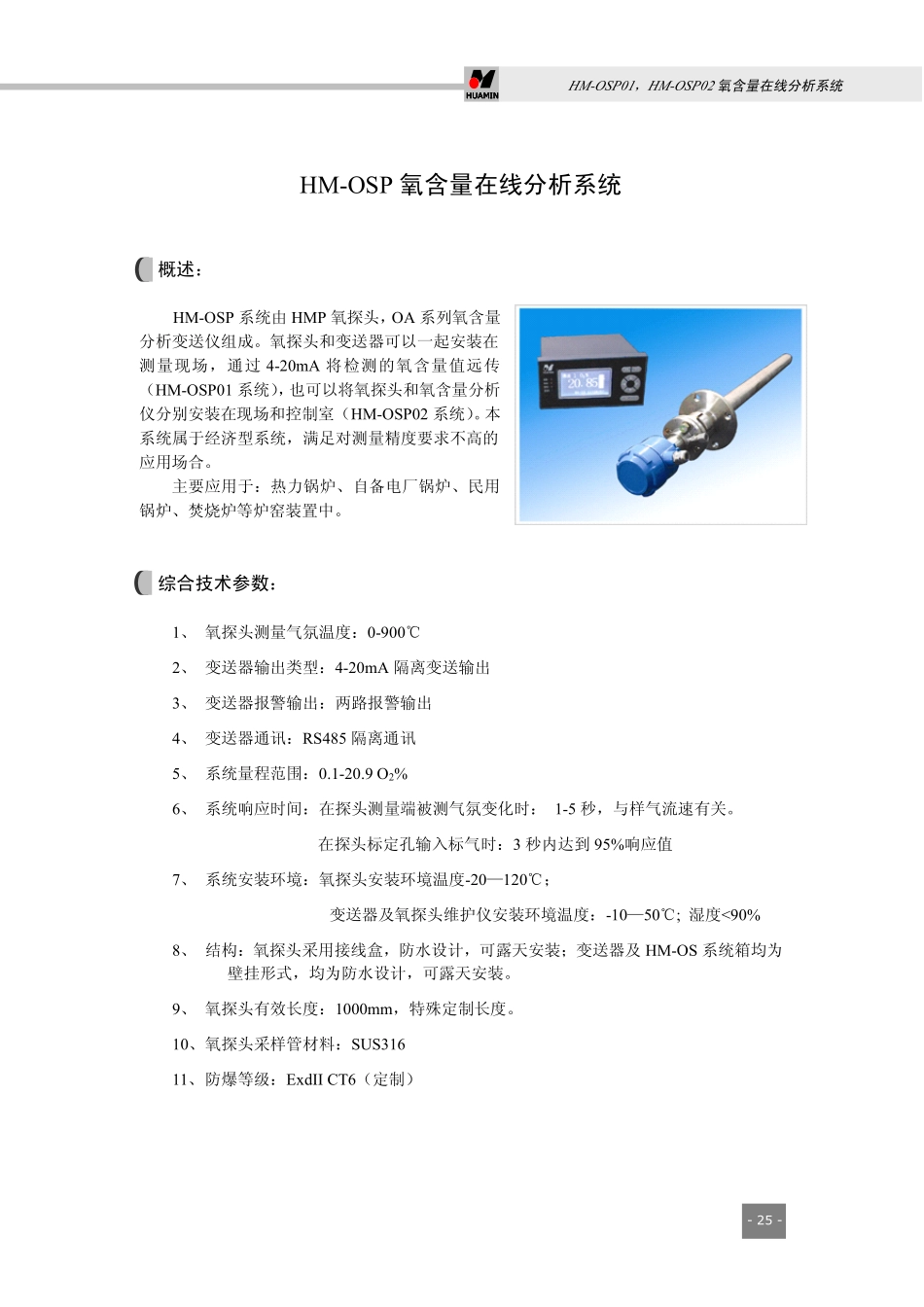

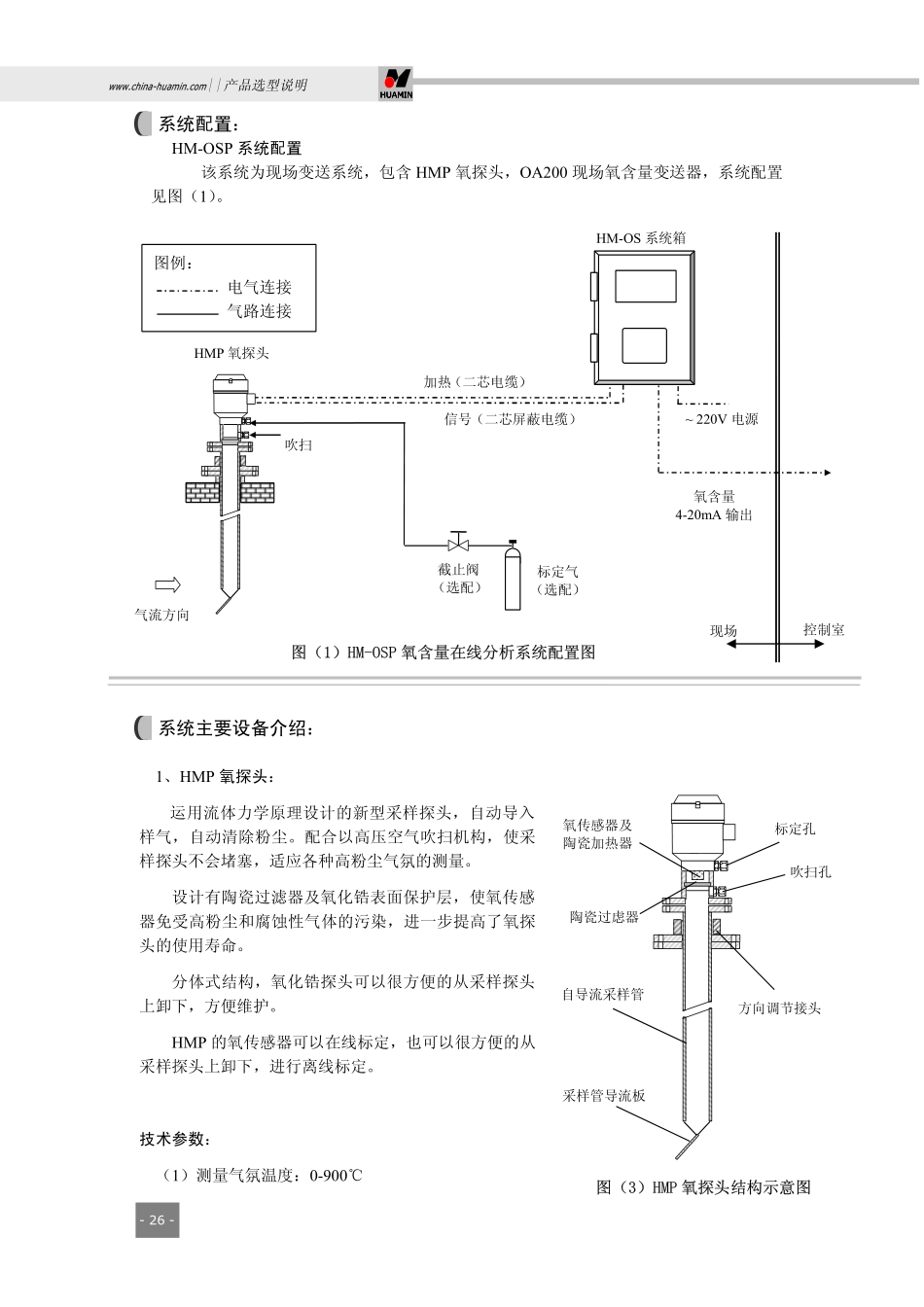

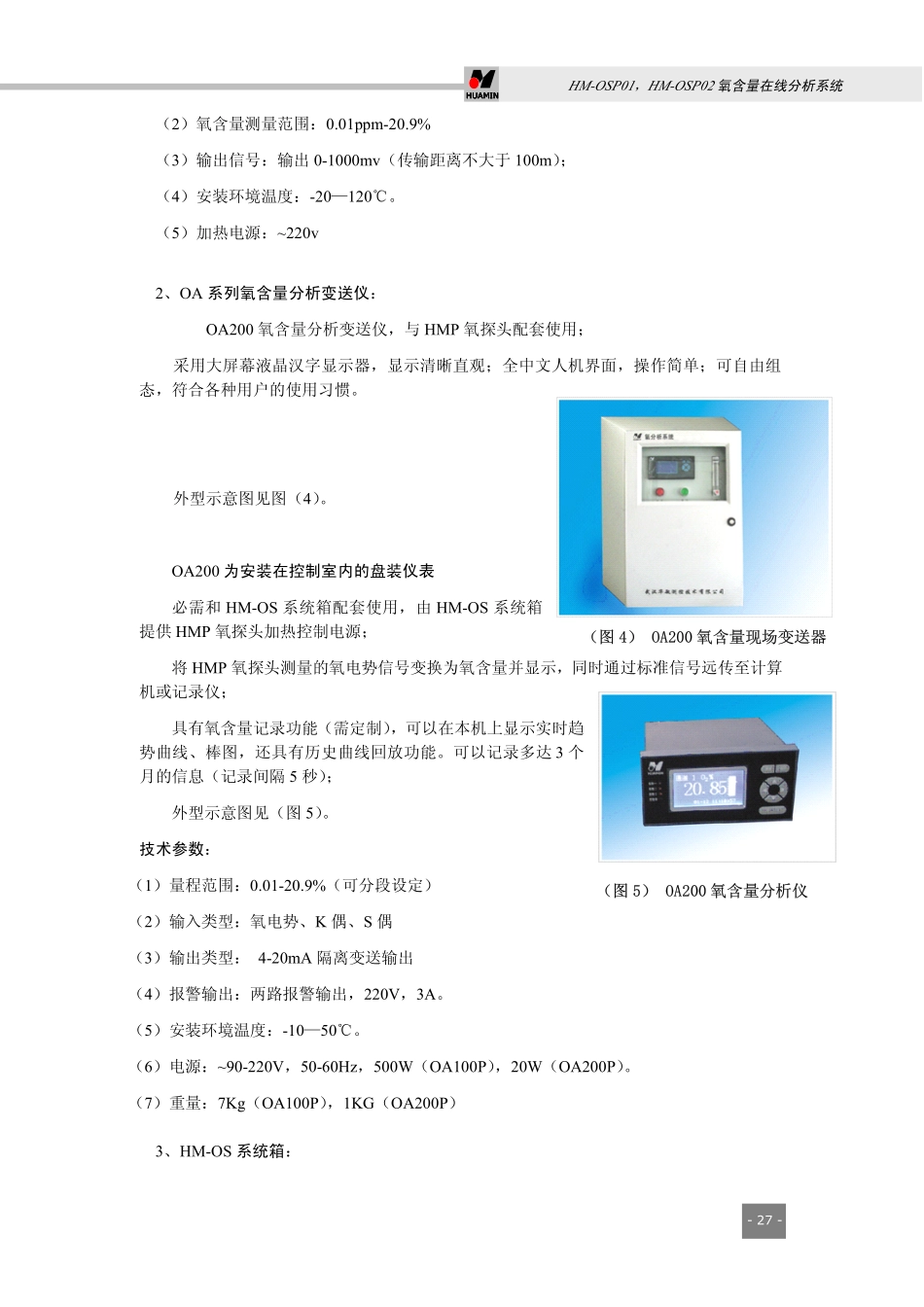

-25-HUAMINHUAMINHUAMINHUAMINHM-OSP01，HM-OSP02氧含量在线分析系统HM-OSP氧含量在线分析系统概述：HM-OSP系统由HMP氧探头，OA系列氧含量分析变送仪组成。氧探头和变送器可以一起安装在测量现场，通过4-20mA将检测的氧含量值远传（HM-OSP01系统），也可以将氧探头和氧含量分析仪分别安装在现场和控制室（HM-OSP02系统）。本系统属于经济型系统，满足对测量精度要求不高的应用场合。主要应用于：热力锅炉、自备电厂锅炉、民用锅炉、焚烧炉等炉窑装置中。综合技术参数：1、氧探头测量气氛温度：0-900℃2、变送器输出类型：4-20mA隔离变送输出3、变送器报警输出：两路报警输出4、变送器通讯：RS485隔离通讯5、系统量程范围：0.1-20.9O2%6、系统响应时间：在探头测量端被测气氛变化时：1-5秒，与样气流速有关。在探头标定孔输入标气时：3秒内达到95%响应值7、系统安装环境：氧探头安装环境温度-20—120℃；变送器及氧探头维护仪安装环境温度：-10—50℃;湿度<90%8、结构：氧探头采用接线盒，防水设计，可露天安装；变送器及HM-OS系统箱均为壁挂形式，均为防水设计，可露天安装。9、氧探头有效长度：1000mm，特殊定制长度。10、氧探头采样管材料：SUS31611、防爆等级：ExdIICT6（定制）-26-HUAMINHUAMINHUAMINHUAMINwww.china-huamin.comwww.china-huamin.com||产品选型说明系统配置：HM-OSP系统配置该系统为现场变送系统，包含HMP氧探头，OA200现场氧含量变送器，系统配置见图（1）。系统主要设备介绍：1、HMP氧探头：运用流体力学原理设计的新型采样探头，自动导入样气，自动清除粉尘。配合以高压空气吹扫机构，使采样探头不会堵塞，适应各种高粉尘气氛的测量。设计有陶瓷过滤器及氧化锆表面保护层，使氧传感器免受高粉尘和腐蚀性气体的污染，进一步提高了氧探头的使用寿命。分体式结构，氧化锆探头可以很方便的从采样探头上卸下，方便维护。HMP的氧传感器可以在线标定，也可以很方便的从采样探头上卸下，进行离线标定。技术参数：（1）测量气氛温度：0-900℃自导流采样管氧传感器及陶瓷加热器陶瓷过虑器吹扫孔标定孔方向调节接头采样管导流板图（3）HMP氧探头结构示意图图（1）HM-OSP氧含量在线分析系统配置图图例：电气连接气路连接加热（二芯电缆）氧含量4-20mA输出吹扫HM-OS系统箱HMP氧探头气流方向现场控制室信号（二芯屏蔽电缆）~220V电源截止阀（选配）标定气（选配）-27-HUAMINHUAMINHUAMINHUAMINHM-OSP01，HM-OSP02氧含量在线分析系统（2）氧含量测量范围：0.01ppm-20.9%（3）输出信号：输出0-1000mv（传输距离不大于100m）；（4）安装环境温度：-20—120℃。（5）加热电源：~220v2、OA系列氧含量分析变送仪：OA200氧含量分析变送仪，与HMP氧探头配套使用；采用大屏幕液晶汉字显示器，显示清晰直观；全中文人机界面，操作简单；可自由组态，符合各种用户的使用习惯。外型示意图见图（4）。OA200为安装在控制室内的盘装仪表必需和HM-OS系统箱配套使用，由HM-OS系统箱提供HMP氧探头加热控制电源；将HMP氧探头测量的氧电势信号变换为氧含量并显示，同时通过标准信号远传至计算机或记录仪；具有氧含量记录功能（需定制），可以在本机上显示实时趋势曲线、棒图，还具有历史曲线回放功能。可以记录多达3个月的信息（记录间隔5秒）；外型示意图见（图5）。技术参数：（1）量程范围：0.01-20.9%（可分段设定）（2）输入类型：氧电势、K偶、S偶（3）输出类型：4-20mA隔离变送输出（4）报警输出：两路报警输出，220V，3A。（5）安装环境温度：-10—50℃。（6）电源：~90-220V，50-60Hz，500W（OA100P），20W（OA200P）。（7）重量：7Kg（OA100P），1KG（OA200P）3、HM-OS系统箱：（图5）OA200氧含量分析仪（图4）OA200氧含量现场变送器-28-HUAMINHUAMINHUAMINHUAMINwww.china-huamin.comwww.china-huamin.com||产品选型说明HM-OS系统箱主要是在现场为HMP氧探头提供维护的设备，内部设计有氧探头标定系统，HMP氧探头加热控制电源以及氧电势变送模块。HM-OS系统箱为壁挂式结构，内置的氧探头标定系统不包含标准气源，在需要标定时，需外接标准气源。技术参数：（1）电源：~220V，80W（2...
