QC成果：预制扭王字块体表面缺陷控制VIP免费

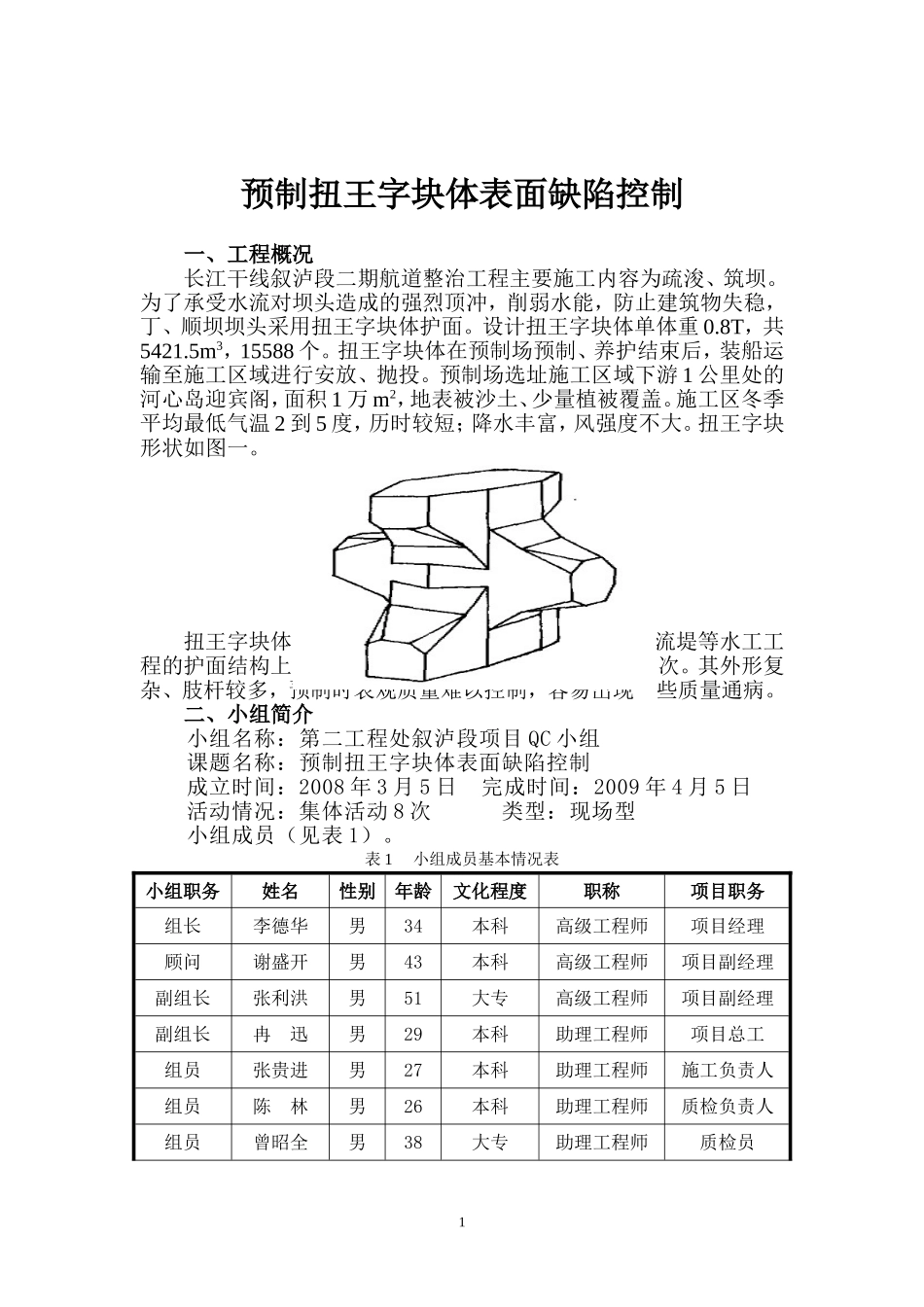

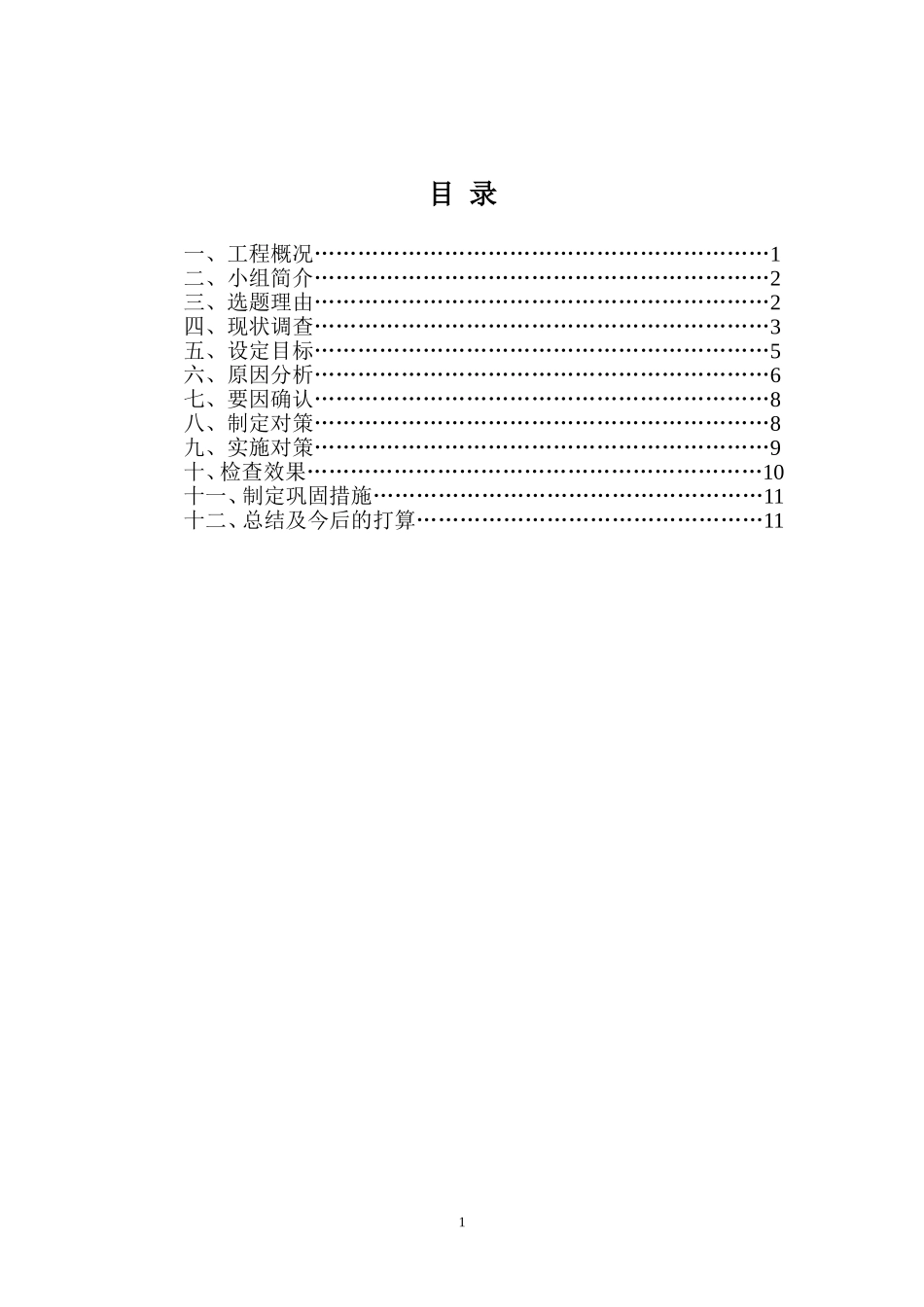

长江重庆航道工程局QC成果报告预制扭王字块体表面缺陷控制小组名称：第二工程处叙泸段QC小组成果整理：冉迅时间：2009年12月目录一、工程概况………………………………………………………1二、小组简介………………………………………………………2三、选题理由………………………………………………………2四、现状调查………………………………………………………3五、设定目标………………………………………………………5六、原因分析………………………………………………………6七、要因确认………………………………………………………8八、制定对策………………………………………………………8九、实施对策………………………………………………………9十、检查效果………………………………………………………10十一、制定巩固措施………………………………………………11十二、总结及今后的打算…………………………………………111预制扭王字块体表面缺陷控制一、工程概况长江干线叙泸段二期航道整治工程主要施工内容为疏浚、筑坝。为了承受水流对坝头造成的强烈顶冲，削弱水能，防止建筑物失稳，丁、顺坝坝头采用扭王字块体护面。设计扭王字块体单体重0.8T，共5421.5m3，15588个。扭王字块体在预制场预制、养护结束后，装船运输至施工区域进行安放、抛投。预制场选址施工区域下游1公里处的河心岛迎宾阁，面积1万m2，地表被沙土、少量植被覆盖。施工区冬季平均最低气温2到5度，历时较短；降水丰富，风强度不大。扭王字块形状如图一。制图：张贵进时间：2008年3月1日图一扭王字块块体结构图扭王字块体广泛应用在防波堤、护岸、拦沙堤和导流堤等水工工程的护面结构上，在内河的航道整治工程中应用尚属首次。其外形复杂、肢杆较多，预制时表观质量难以控制，容易出现一些质量通病。二、小组简介小组名称：第二工程处叙泸段项目QC小组课题名称：预制扭王字块体表面缺陷控制成立时间：2008年3月5日完成时间：2009年4月5日活动情况：集体活动8次类型：现场型小组成员（见表1）。表1小组成员基本情况表小组职务姓名性别年龄文化程度职称项目职务组长李德华男34本科高级工程师项目经理顾问谢盛开男43本科高级工程师项目副经理副组长张利洪男51大专高级工程师项目副经理副组长冉迅男29本科助理工程师项目总工组员张贵进男27本科助理工程师施工负责人组员陈林男26本科助理工程师质检负责人组员曾昭全男38大专助理工程师质检员1组员洪杨斌男49中专技术员施工员组员梁洪男32大专技术员施工员组员殷进刚男39大专技术员施工员制表：陈林时间：2008年3月5日三、选题理由1、扭王字块体护面作为一项新技术首次应用到长江航道整治工程，且有大量应用的趋势。通过此次活动，总结预制施工经验，收集整理预制施工中存在的质量问题，为后续工程施工提供借鉴。2、扭王字块体护面作为叙泸段二期航道整治工程主要分部分项工程，其预制施工质量直接关系到整个工程的质量。3、扭王字块体护面工程量大、费用高，施工成本较大。控制预制质量关系到预制成本的高低。四、现状调查扭王字预制从2008年3月10日开始施工，前期投入Y350型强制式搅拌机一台、扭王字块体钢制模具50套以及插入式振捣器5台。小组成员在3月分随机抽取5天对预制成品进行外观检查，统计如下表（见表2）：表2预制成品外观检查统计表日期成品量（个）不合格率（%）外观缺陷项目气泡砂斑、砂线掉角烂脚有缺陷率（%）2009.3.113514.330145627.42009.3.154812.535256525.82009.3.174515.637227527.52009.3.185016.042288730.22009.3.215514.546248525.6平均值14.627.3调查者：曾昭全调查地点：预制场日期：2008年3月从现场调查情况可以看出，预制成品存在的主要外观缺陷包括出现气泡、砂斑、砂线、掉角、烂脚等现象。其中，出现气泡的现象非常普遍。预制成品不合格率平均为14.6%，表面缺陷率27.3%，气泡出现的地点多为下肢顶面和中肢顶面的斜面，越平缓的地方气泡越多越大（见图二）。2制图：张贵进时间：2008年3月25日图二块体出现气泡位置示意图其次为砂斑、砂线，多出现在构件的腰部和下肢顶面有较大面积的砂斑砂线，构件上部的垂直面...
