LMI米_顿_罗说明书VIP免费

LMI米_顿_罗说明书_第1页
1/29
LMI米_顿_罗说明书_第2页
2/29
LMI米_顿_罗说明书_第3页
3/29

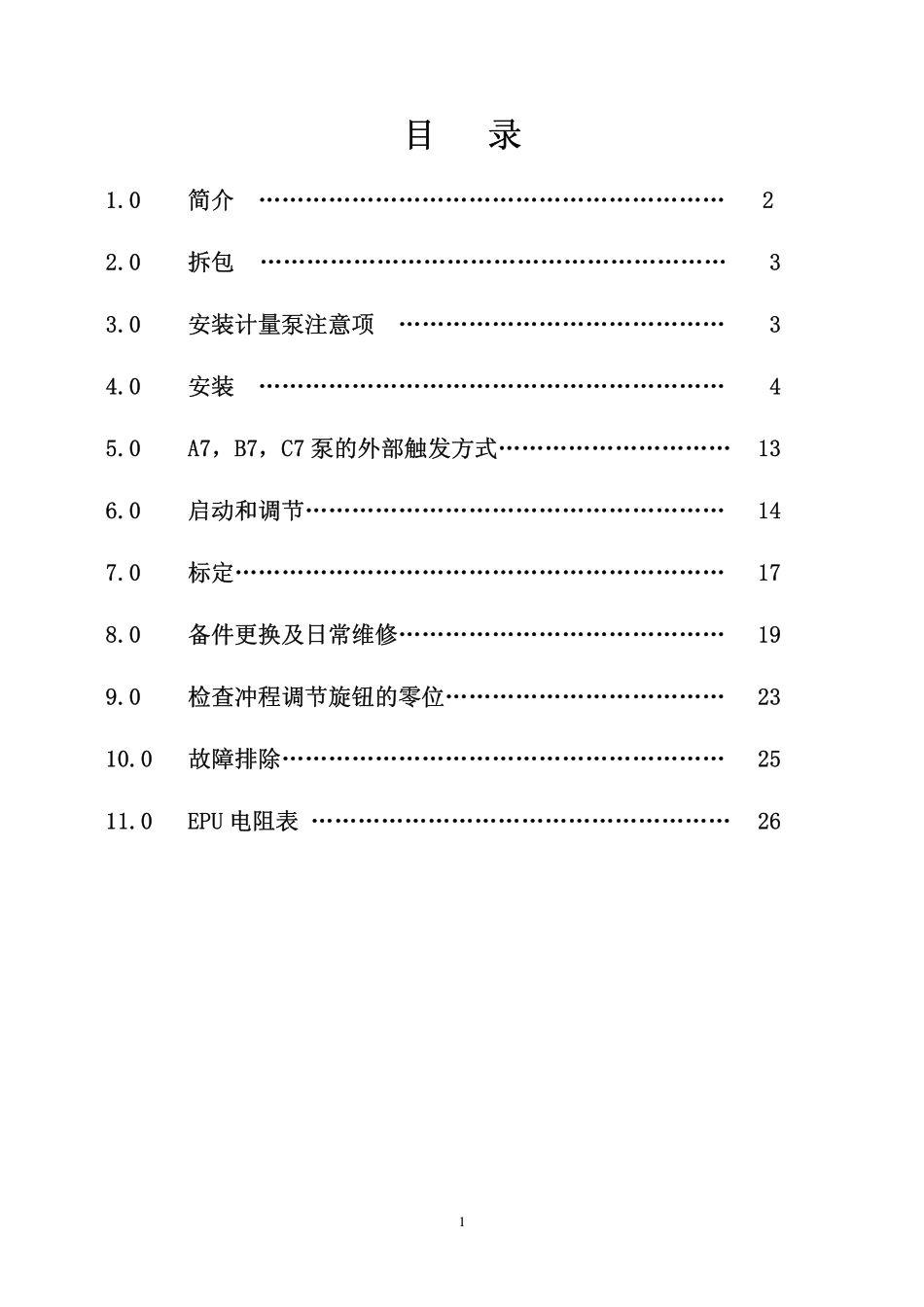

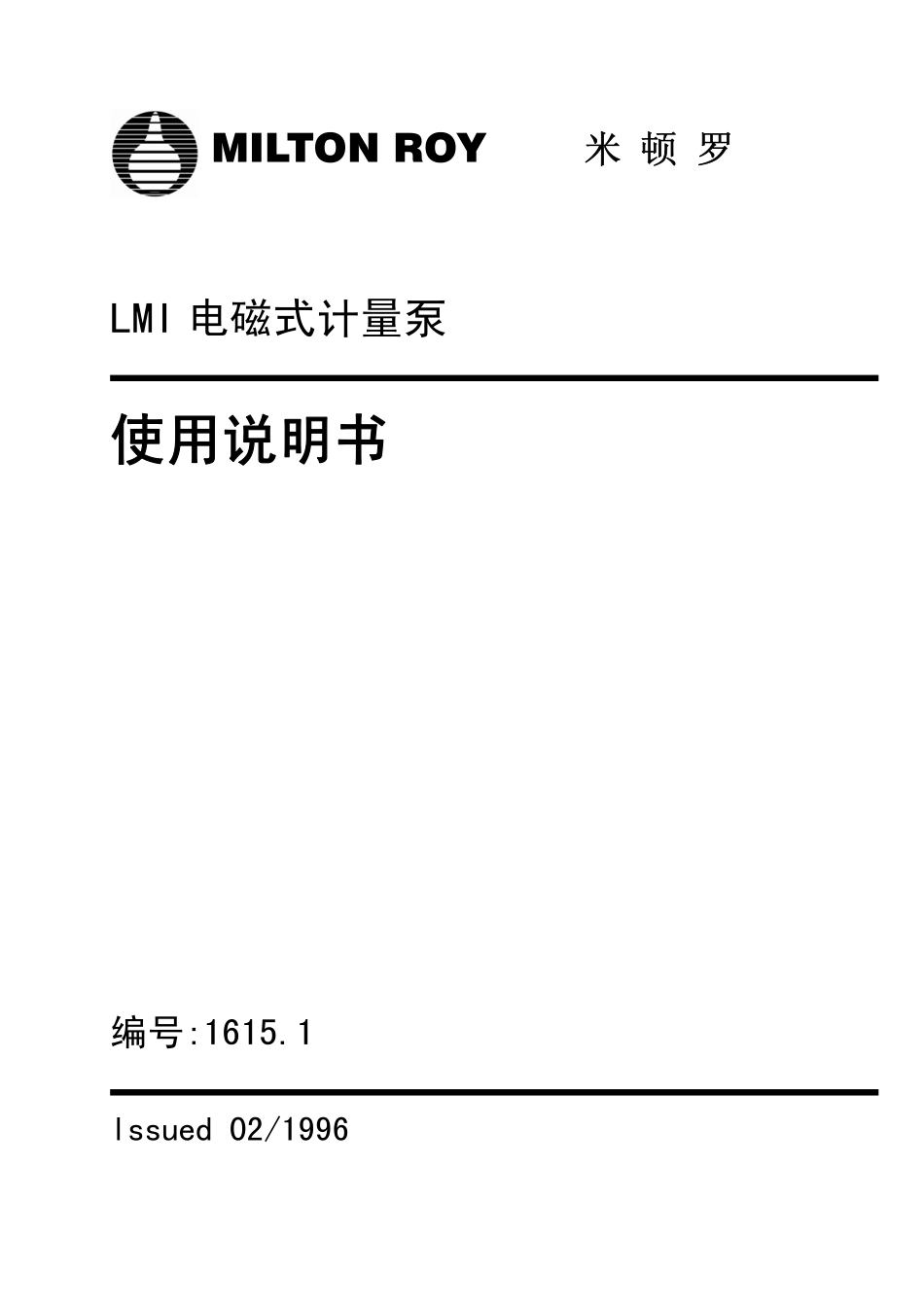

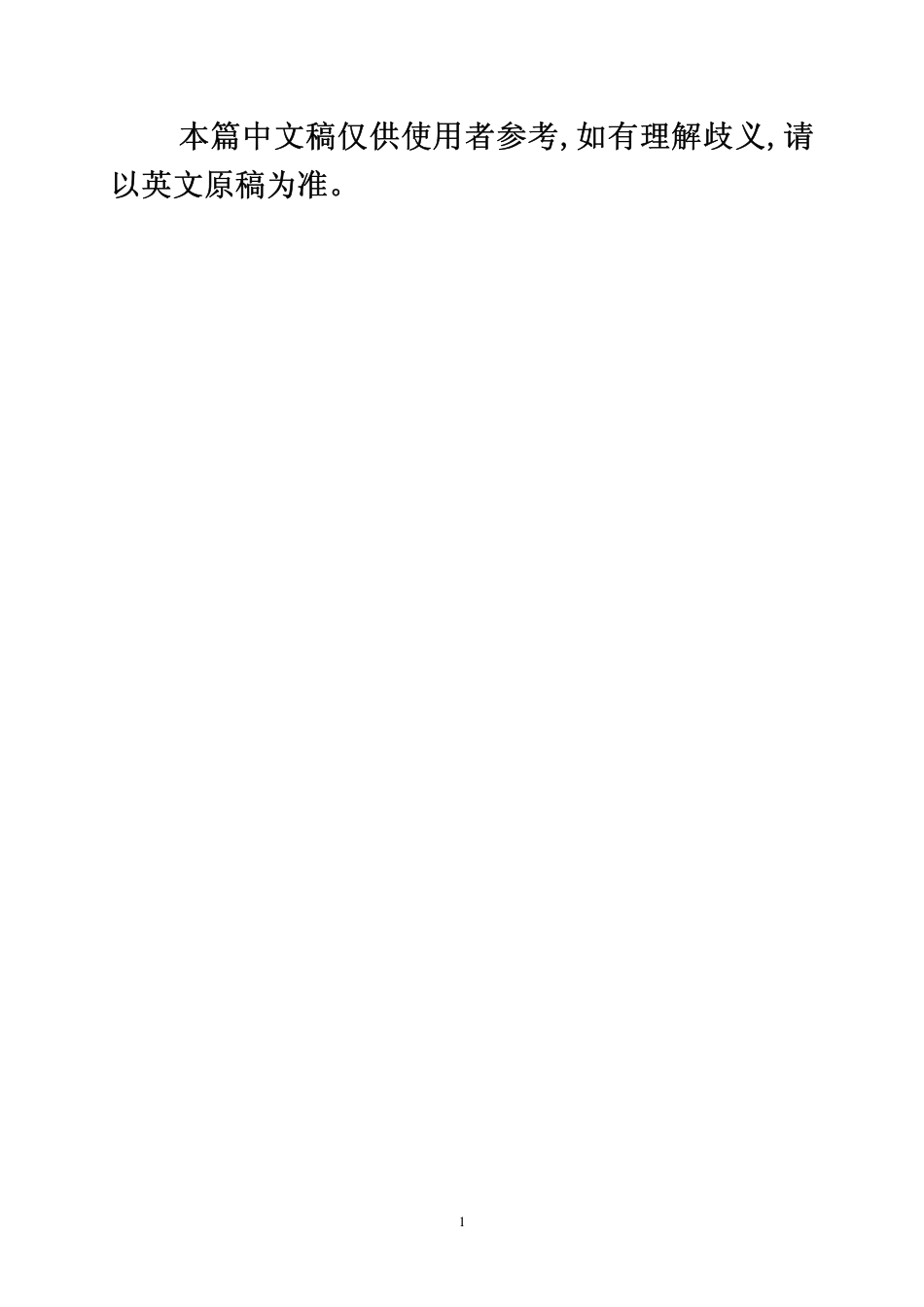

MILTONROY米顿罗LMI电磁式计量泵使用说明书编号:1615.1lssued02/19961本篇中文稿仅供使用者参考,如有理解歧义,请以英文原稿为准。目录1.0简介……………………………………………………22.0拆包……………………………………………………33.0安装计量泵注意项……………………………………34.0安装……………………………………………………45.0A7,B7,C7泵的外部触发方式…………………………136.0启动和调节………………………………………………147.0标定………………………………………………………178.0备件更换及日常维修……………………………………199.0检查冲程调节旋钮的零位………………………………2310.0故障排除…………………………………………………2511.0EPU电阻表………………………………………………2611.0简介LMI是全球知名的电磁计量泵生产商,所供产品最为齐全。本手册内容包括手动和受控计量泵的安装、保养和故障处理。LMI有全球的存货网络和售后服务中心,为用户提供迅速高效的支持。请仔细阅读本手册,尤其是书中的注意事项的防护措施,如穿防护衣,保护眼睛及面部等,安全操作。该手册适合用于A、B、C、E、J、P系列电磁泵。例:电磁泵由驱动装置和泵头两大部件组成。(如下图所示)22.0拆包包装箱应有下列部件:计量泵、进出口管、脚阀、注入阀、进口管拉直套、操作说明书(泵型号结尾为“M”或“S”的还应带一个四功能阀)。如有损坏,请立即与货运公司联系,若零件缺损,请与供应商联系。3.0安装计量泵之前,请仔细阅读以下注意事项3.1防护1.当操或靠近计量泵时,请穿上防护衣,戴面罩、安全镜以及手套。根据投加的溶液的性质,必要时采取更多的预防措施。参照溶液供应商给出的防护措施。2.泵头内有水。如果你所用溶液不具有水溶性,那么可拆掉泵头配件。彻底弄干泵头、阀、密封圈、阀球以及隔膜后,重装泵头,旋紧螺丝,在启动泵之前,重新在泵头内装满待投加的溶液以帮助启动。3.根据要投加的溶液来选项定泵头材质(在泵头组件单中已列出了泵头各部件的材质)。如果还有疑问,请参见LMI泵选型指南和化学性能图,或找当地LMI经销商、LMI售后服务部门咨询。4.不能减小进、出口管的大小尺寸。泵启动前,确保所有管子与接口结合紧密(参看4.3部分“管子连接”)。LMI所配的管子经特殊设计,能最大限3度地配合泵操作。管子可遮蔽起来,以防止破裂或意外时造成伤害。5.所有管子旋到密封圈后,应再旋1/8-1/4圈,但不要过紧。过紧或使用扳手将损坏接口、密封圈和泵头,使泵无法工作。所有LMI泵的泵头、接口均有3/4″-16或1″-12机制螺纹,由密封圈密封,不要使用TEFLON胶带或管明胶来密封,TEFLON胶带仅用于1/2″NPT注入阀的螺蚊端接到管子或三通上时的密封。6.密切注意当地的管道代码和要求,如安装不当,不属LMI公司的责任。7.警告:为减少电击,计量泵的电源插座必须接地,且插座的参数必须与泵控制面板上的数据要求相符。泵必须接地良好,不要使用转换插座,所有电线必须适合当地要求。4.0安装4.1泵应安装在药箱附近,用电方便的地方;应便于日常操作,温度不超过50摄氏度。若必须曝晒于阳光下,应安装LMI黑色防紫外线管。4.2泵有二种安装法:A.浸灌式安装(理想安装)B.吸入提升式安装。当吸头小于1.5米时,对比重不大于水的溶液可采用此安装法。如比重较大,请与厂家联系。计量泵必须安装或使吸入和排出阀都垂直于地面,千万不要水平放置泵头和接口。44.2A浸灌式安装这种方法是把泵安装在药箱的基座上,这种安装法最省事,适合用于低流量及挥发溶液、高粘性溶液。由于吸管内装满溶液,泵可快速起动。54.2B1吸入提升----墙面固定支架安装这种方法是把计量泵通过LMI墙面固定支架(零件号34634)安装在墙上,位于药箱的正上方,此法易于更换药箱。64.2B2吸入提升式安装----箱上固定安装该种方法是把泵安装在药箱上的一个凹槽处。LMI10加仑药箱(NO.27421)和50加仑药箱上(NO.26350)都有这样的凹槽。74.2B3吸入提升式安装----搁板式安装该种方法是把泵安装在药箱上方的一块搁板上(板由用户自己提供),使吸头小于1.5米。LMI安装配件(零件号104...
