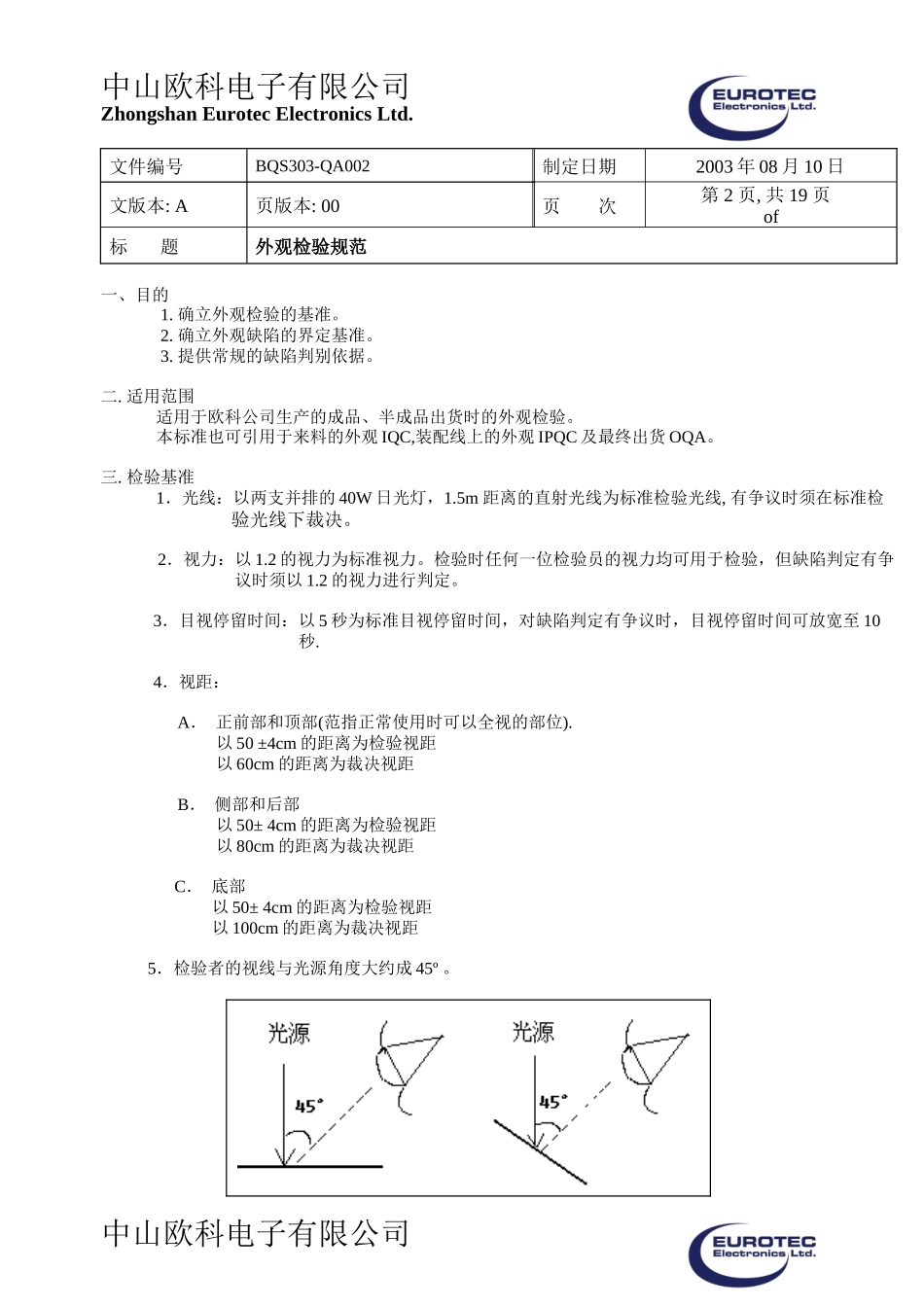

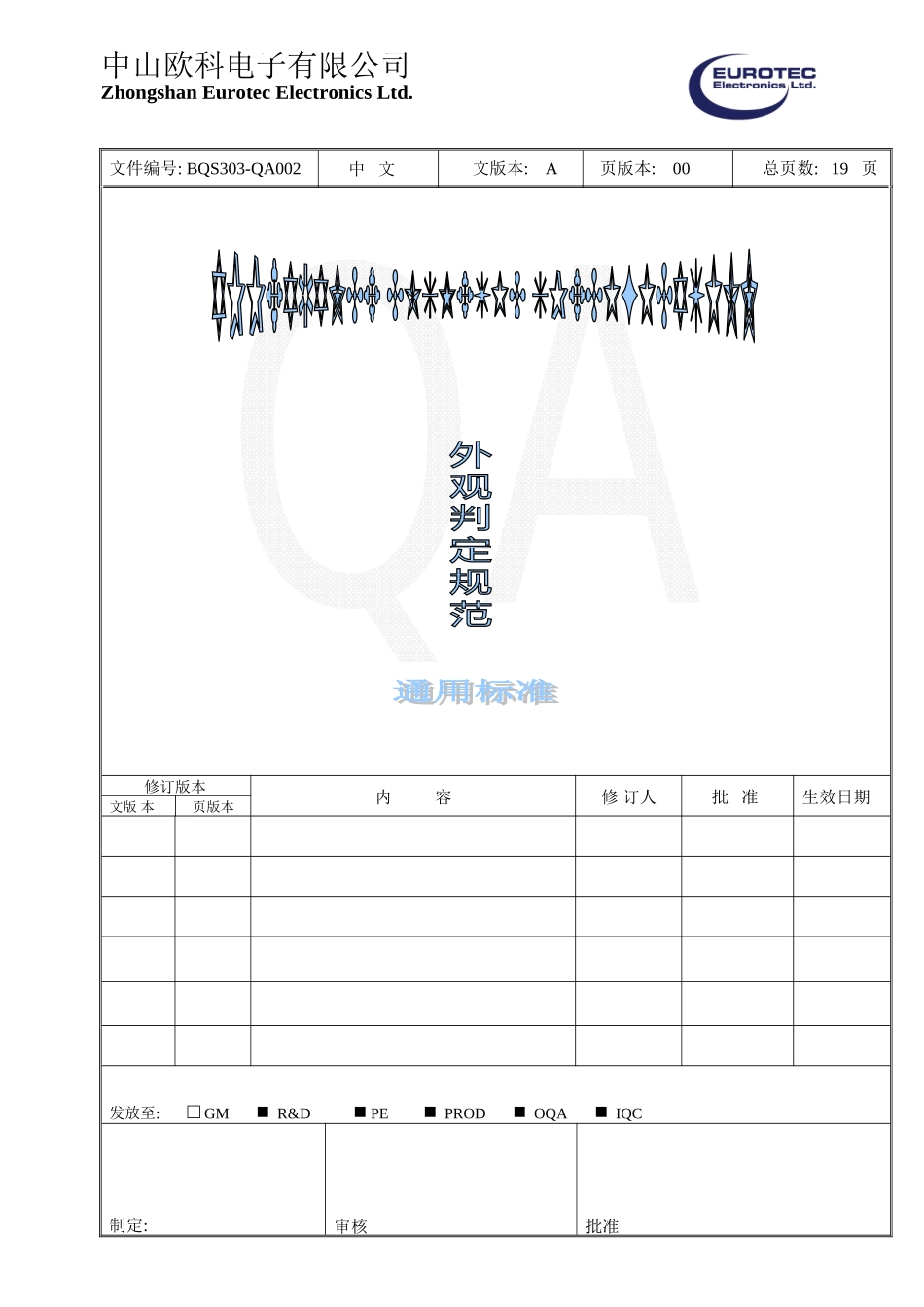

中山欧科电子有限公司ZhongshanEurotecElectronicsLtd.文件编号:BQS303-QA002中文文版本:A页版本:00总页数:19页修订版本内容修订人批准生效日期文版本页版本发放至:□GM■R&D■PE■PROD■OQA■IQC制定:审核批准中山欧科电子有限公司ZhongshanEurotecElectronicsLtd.文件编号BQS303-QA002制定日期2003年08月10日文版本:A页版本:00页次第2页,共19页of标题外观检验规范一、目的1.确立外观检验的基准。2.确立外观缺陷的界定基准。3.提供常规的缺陷判别依据。二.适用范围适用于欧科公司生产的成品、半成品出货时的外观检验。本标准也可引用于来料的外观IQC,装配线上的外观IPQC及最终出货OQA。三.检验基准1.光线:以两支并排的40W日光灯,1.5m距离的直射光线为标准检验光线,有争议时须在标准检验光线下裁决。2.视力:以1.2的视力为标准视力。检验时任何一位检验员的视力均可用于检验,但缺陷判定有争议时须以1.2的视力进行判定。3.目视停留时间:以5秒为标准目视停留时间,对缺陷判定有争议时,目视停留时间可放宽至10秒.4.视距:A.正前部和顶部(范指正常使用时可以全视的部位).以50±4cm的距离为检验视距以60cm的距离为裁决视距B.侧部和后部以50±4cm的距离为检验视距以80cm的距离为裁决视距C.底部以50±4cm的距离为检验视距以100cm的距离为裁决视距5.检验者的视线与光源角度大约成45º。中山欧科电子有限公司ZhongshanEurotecElectronicsLtd.文件编号BQS303-QA002制定日期2003年08月10日文版本:A页版本:00页次第3页,共19页of标题外观检验规范四.缺陷界定当外观缺陷不至于影响产品性能,含潜在性能或无法确定是否可接受的轻微外观缺陷时,均视为轻缺陷;反之为严重缺陷;影响到人身安全的外观缺陷为极严重缺陷(含潜在的缺陷)。1.装配间隙:按设计者文件要求、工程更改、产品检验标准以及结构设计中最大值为缺陷判别标准,当间隙大于这一值时计为缺陷(缺陷判定依照BQS303-QA001的规定),通常情况下通过主观视觉来判断装配间隙是否符合要求,有怀疑时方用测量的方法来进行裁决。2.外观缺陷①正前部、顶部以504cm的视距进行检查,若能清晰分辨出“缺陷”的形状、颜色则判为缺陷(不可接受)若只是模糊地看到“缺陷”,则以60cm的视距进行检查,若仍能看到“缺陷”(不论清晰还是模糊),则视为缺陷,若已看不到“缺陷”,则不计为缺陷。②侧部和后部以504cm的视距进行检验,当能轻易清晰分辨出“缺陷”的形状、颜色时计为缺陷,只能看到“缺陷”,但不能轻易分辨出其形状、颜色时,则以80cm的裁决视距进行检查,若还能看到“缺陷”,则计为缺陷,若已看不到“缺陷”,则不计为缺陷。③底部以504cm的视距进行检验,当能很轻易清晰分辨出“缺陷”的形状、颜色时计为缺陷,反之,以100cm的裁决视距进行检查,若还能看到“缺陷”,则计为缺陷,不再看到“缺陷”,则不能计为缺陷。五.签板或文件更收当有文件更改或有定量性的缺陷签板时,以文件或签板的要求为优先,当定量缺陷签板有重复之时,以最新要求为优先。“缺陷”定量签板:必须在设计者和QA部双方认同的情况下方能生效,无任何明确要求时,则完全执行本文件的规定。六.争议仲裁当对外观缺陷的判定达不成统一意见时,可请仲裁小组或由5个与判定结果无直接相关的人在本标准的基础上对缺陷进行判定,按照以多胜少的原则进行最终裁定。七.通常缺陷名称1.异物:指被测表面附有不同于本体多余的物质以及透明体内的杂质。A:异物分为三类:①用风吹或用布擦可清除的异物。②用溶剂可清除但不破坏本体表面的异物。③不可清除或清除时会破坏本体表面的异物。中山欧科电子有限公司ZhongshanEurotecElectronicsLtd.文件编号BQS303-QA002制定日期2003年08月10日文版本:A页版本:00页次第4页,共19页of标题外观检验规范第①类异物通常情况下不计缺陷,但需对生产方提出警告,若类似情况再次出现,即可定为轻缺陷。在实践中,第③类异物应更严于第②类异物。例子:常见的异物有:表面粘有红胶、黄胶、白胶,粘有化胶水以及部件內的可视异物。2.异色(混色):通常指被测表面某处颜色不同于本体表面正常颜色,异色通常是于生俱来的,即物料本身有色差。...
