PE氧探头说明书VIP免费

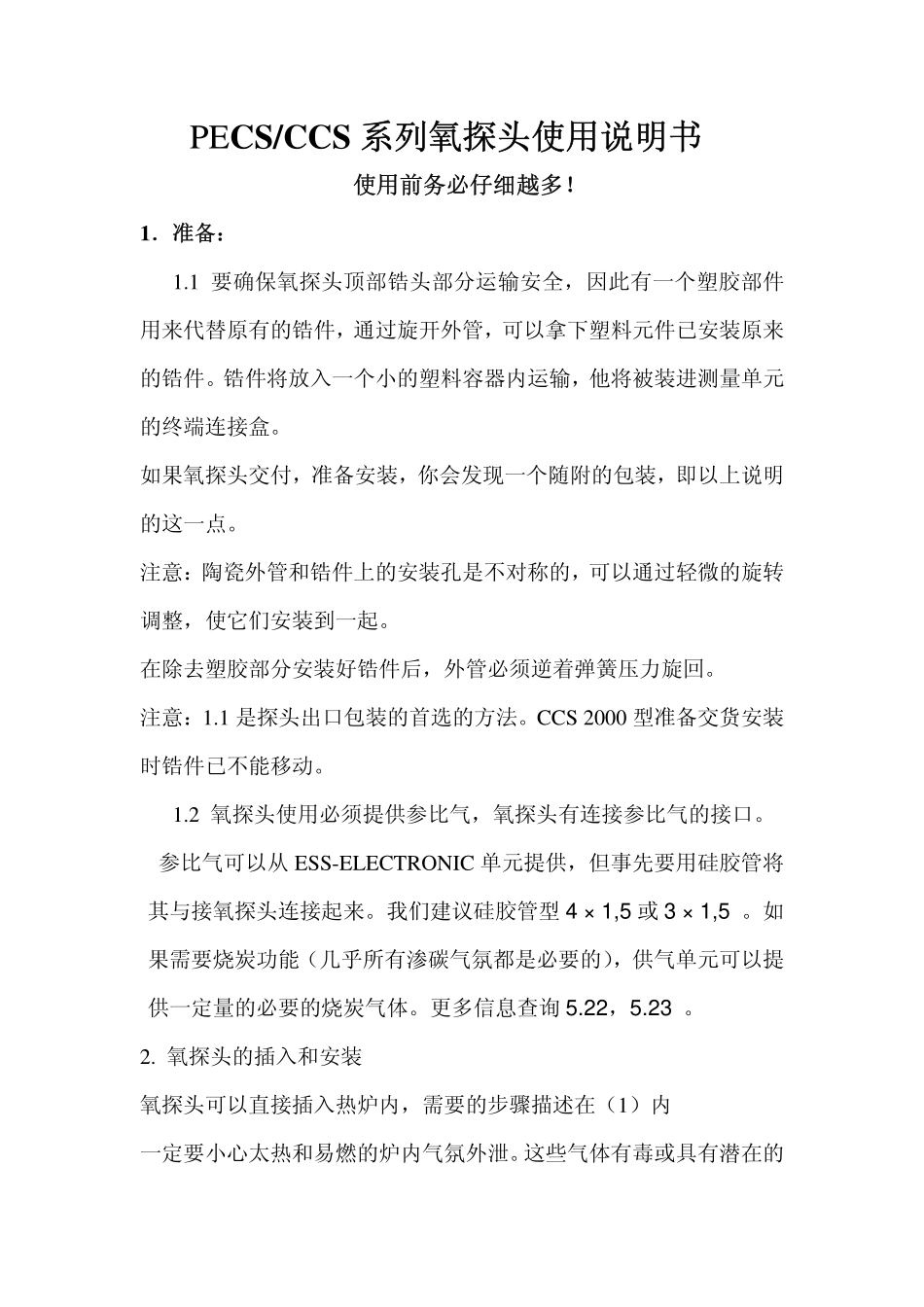

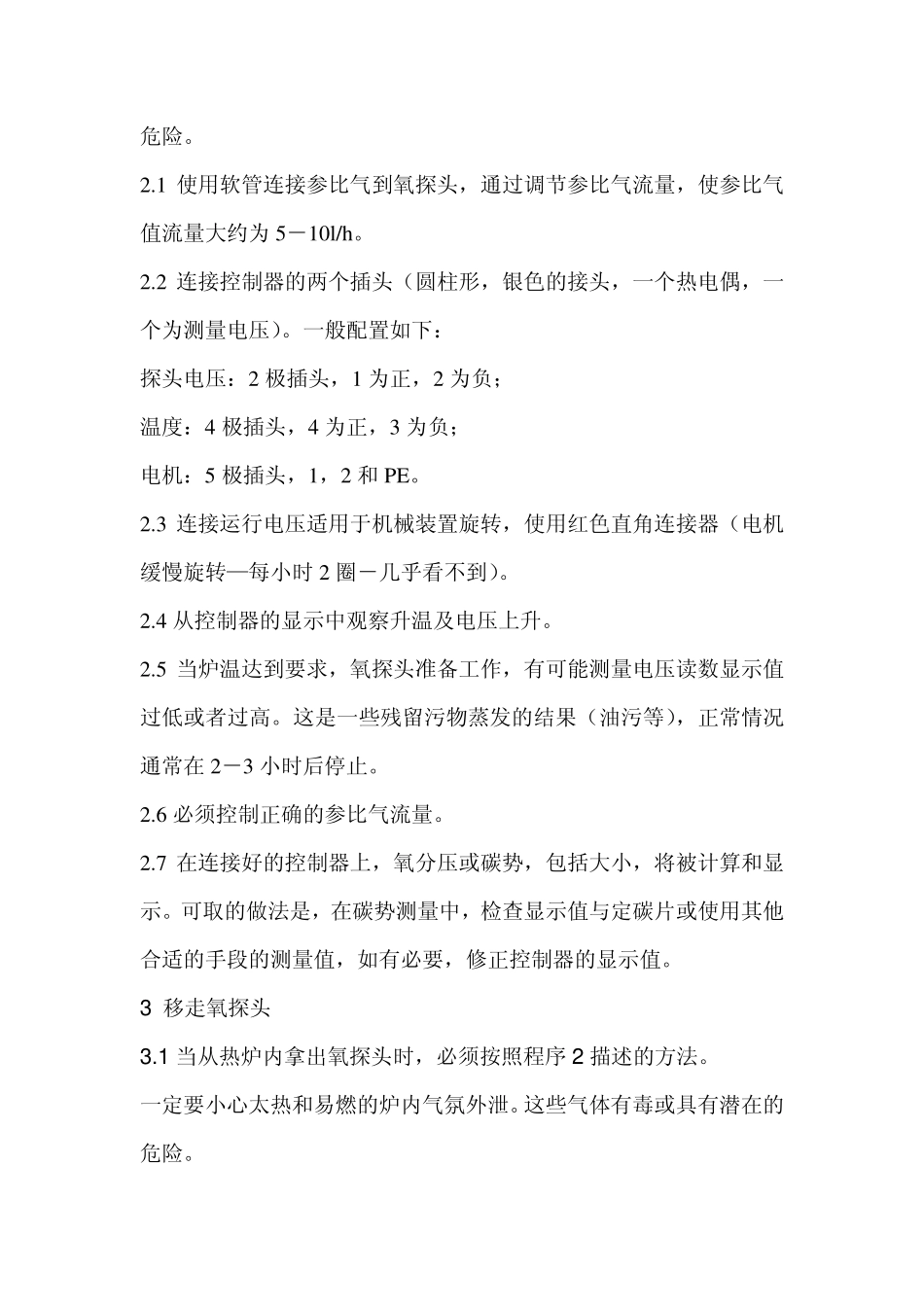

PECS/CCS系列氧探头使用说明书使用前务必仔细越多！1．准备：1.1要确保氧探头顶部锆头部分运输安全，因此有一个塑胶部件用来代替原有的锆件，通过旋开外管，可以拿下塑料元件已安装原来的锆件。锆件将放入一个小的塑料容器内运输，他将被装进测量单元的终端连接盒。如果氧探头交付，准备安装，你会发现一个随附的包装，即以上说明的这一点。注意：陶瓷外管和锆件上的安装孔是不对称的，可以通过轻微的旋转调整，使它们安装到一起。在除去塑胶部分安装好锆件后，外管必须逆着弹簧压力旋回。注意：1.1是探头出口包装的首选的方法。CCS2000型准备交货安装时锆件已不能移动。1.2氧探头使用必须提供参比气，氧探头有连接参比气的接口。参比气可以从ESS-ELECTRONIC单元提供，但事先要用硅胶管将其与接氧探头连接起来。我们建议硅胶管型4×1,5或3×1,5。如果需要烧炭功能（几乎所有渗碳气氛都是必要的），供气单元可以提供一定量的必要的烧炭气体。更多信息查询5.22，5.23。2.氧探头的插入和安装氧探头可以直接插入热炉内，需要的步骤描述在（1）内一定要小心太热和易燃的炉内气氛外泄。这些气体有毒或具有潜在的危险。2.1使用软管连接参比气到氧探头，通过调节参比气流量，使参比气值流量大约为5－10l/h。2.2连接控制器的两个插头（圆柱形，银色的接头，一个热电偶，一个为测量电压）。一般配置如下：探头电压：2极插头，1为正，2为负；温度：4极插头，4为正，3为负；电机：5极插头，1，2和PE。2.3连接运行电压适用于机械装置旋转，使用红色直角连接器（电机缓慢旋转—每小时2圈－几乎看不到）。2.4从控制器的显示中观察升温及电压上升。2.5当炉温达到要求，氧探头准备工作，有可能测量电压读数显示值过低或者过高。这是一些残留污物蒸发的结果（油污等），正常情况通常在2－3小时后停止。2.6必须控制正确的参比气流量。2.7在连接好的控制器上，氧分压或碳势，包括大小，将被计算和显示。可取的做法是，在碳势测量中，检查显示值与定碳片或使用其他合适的手段的测量值，如有必要，修正控制器的显示值。3移走氧探头3.1当从热炉内拿出氧探头时，必须按照程序2描述的方法。一定要小心太热和易燃的炉内气氛外泄。这些气体有毒或具有潜在的危险。4安装条件4.1环境温度不能超过80℃。4.2氧探头插入炉膛内不少于80mm。4.3炉壁开孔最小直径50mm，我们推荐使用合适的探头保护管。4.4如果氧探头安装的区域可能发生震动（在炉盖或风机装配处）探头必须插入矿物纤维包装的保护管。保护管规格可以从PE公司咨询。请联系我们并讨论有关安装的细节。4.5一边流通或过热是导致外管变型的原因。特别是第一次使用氧探头。确保外管插入时不会与炉砖或导管接触。5操作5.1氧探头每周转动90°或180°5.2如果使用在积碳较多或在积碳上限时，可能造成探头内部积碳（测量点和管口）通过连接在探头下边的吹扫器进行清碳。请注意下列情况：5.2.1连接气路的接头必须是1/4inch-NPT或接口螺纹是10mm。5.2.2观察积碳清扫时的温度上升，通入的气体必须是确定量的（如通过流量计计量），一般在40℃左右。5.2.3一个完全的燃烧结果是电压下降到700mV以下。如果值不到，延长燃烧时间或增加气量。无论如何允许进入的气量不能超出100/h。清理气体压力取决于炉内压力。我们推荐通过光学控制火焰燃烧使用PE－controllers可以给flush-time-parameters编程6维护对于超过6个月的较长的保修期，只适用于用户可以证明将按照规定的间隔时间进行维护。保修期内每6个月或4000小时维护一次。确定维护的时间间隔，PE公司将会考虑操作条件和供应要求。请注意PE-AGB4/02版本。氧含量测量头是高等级和精确的记录，但必须恶劣条件下工作，为保证测量精度和稳定性，维护和维修的开支是必要的。6.1主要维护包括探头拆卸，检查所有组件，替换损坏和磨损部分，重新组装和测试。这些步骤需要专业人员操作。6.2进行定期维修的工作包括：从炉内取出探头。旋开外管，彻底的清洁内外，检查是否有任何变形和是否需要维修。取出锆头并用好的砂纸彻底清洁（高光泽的表面）。锆头的污染条件是不相同的，如果它本身不好拿出来（内电极正常的情况）可以顺着轴线轻...
