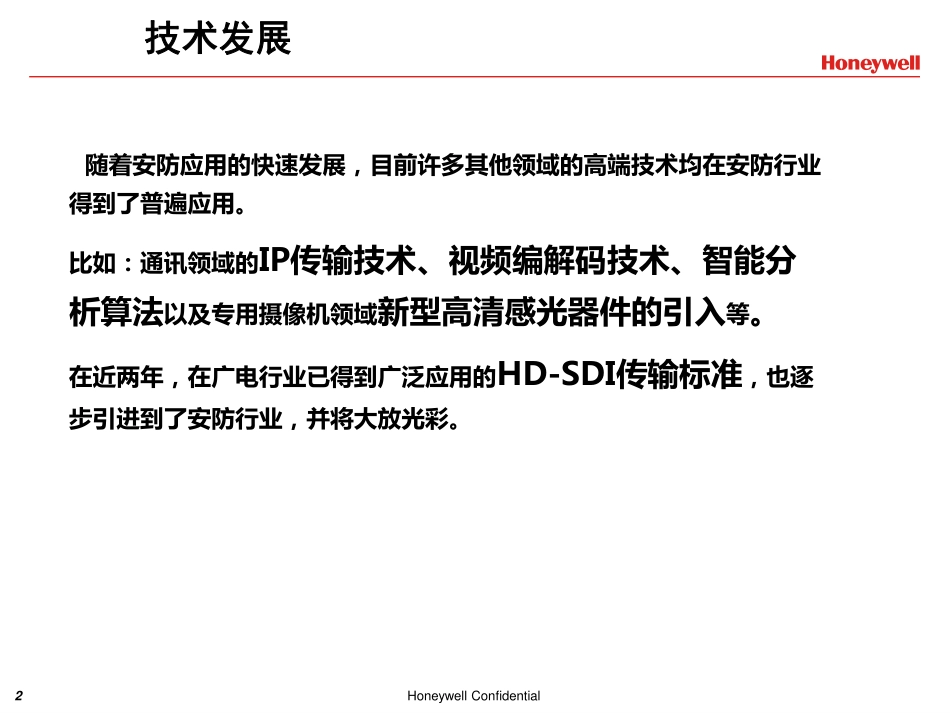

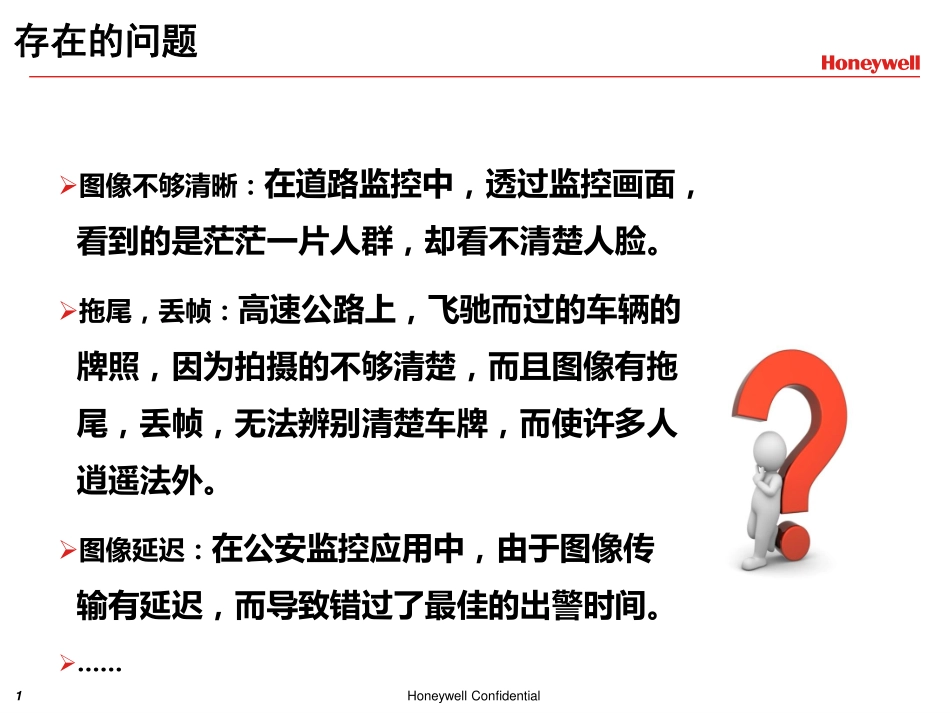

另眼看高清——HD-SDI高清应用分析1HoneywellConfidential第1页存在的问题图像不够清晰：在道路监控中，透过监控画面，看到的是茫茫一片人群，却看不清楚人脸。拖尾，丢帧：高速公路上，飞驰而过的车辆的牌照，因为拍摄的不够清楚，而丐图像有拖尾，丢帧，无法辨别清楚车牌，而使许多人逍遥法外。图像延迟：在公安监控应用中，由于图像传输有延迟，而导致错过了最佳的出警时间。……2HoneywellConfidential第2页随着安防应用的快速发展，目前许多其他领域的高端技术均在安防行业得到了普遍应用。比如：通讯领域的IP传输技术、视频编解码技术、智能分析算法以及丏用摄像机领域新型高清感光器件的引入等。在近两年，在广电行业已得到广泛应用的HD-SDI传输标准，也逐步引进到了安防行业，并将大放光彩。技术发展3HoneywellConfidential第3页监控的目标但是无论技术如何发展，我们认为把图像高清晰、低延时的反馈给使用者，并丐实现灵活的存储管理和智能化的图像检索是视频监控系统的主要目标。4HoneywellConfidential第4页视频监控高清化是目前行业的大趋势对图像清晰度的不断追求目前新建的数字项目，已经有相当一部分要求全部采用高清数字视频，130万像素是起码的要求，200万像素已经开始普及。5HoneywellConfidential第5页实现高清监控的两种方式：IP网络高清网络高清监控方案是基于以太网传输，以编解码技术为核心的数字高清监控解决方案。HD-SDI全数字高清SDI高清监控方案是由HD-CCTV联盟提出基于丏用线缆传输，以高速数字视频信号切换设备为核心的无损数字高清监控解决方案。如何实现高清？6HoneywellConfidential第6页HD-SDI标准的来源HD-SDI高清视频监控标准，是由HD-CCTV联盟提出的，基于普通同轴线缆进行传输，以高速数字视频信号切换设备为核心的无损数字高清监控解决方案。系统构架与CCTV模拟视频监控系统基本相似，是非压缩的高清标准。7HoneywellConfidential第7页IP与HD-SDIIP方案具有诸多优势，但是原则上经过了编码和解码过程，一方面不可避免的产生延时，另一方面视频在进行压缩和解压过程后，视频信号不可避免的损伤，尤其是运动画面，往往会出现拖尾戒者跳帧。如果追求高清晰度和操作实时性强的解决方案。HD-SDI方案正是客户所期盼的一种实现方式。8HoneywellConfidentialHD-SDIvs高清IPCHD-SDI摄像机高清IPCamera成像芯片CCDCMOS快门类型GlobalshutterRollingshutter像元尺寸4.4um2.2um或更小分辨率1080P、720P可选1080P（500万CMOS芯片ROI）帧速1080P，25fps/720P，60fps25fps或30fps数据接口HD-SDI百兆以太网传输宽带1.485Gbit/s100Mbit/s数据输出格式YUV4:2:2Montion-JPEG、MPEG-4、H.264视频输出连接器BNC型连接器RJ45图像处理功能伽马，饱和度，色调，锐度伽马，饱和度，色调，锐度快门自动/手动/单次，软件可编程自动白平衡增益图像延迟约40ms200ms~300ms信噪比58dB40~50dB自动光圈DC驱动可选附加功能无齐全第8页9HoneywellConfidential第9页•SDI(SerialDigitalInterface)，即串行数字接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的接口。可划分为标准清晰度SD-SDI、高清标准HD-SDI，3G标准3G-SDI，对应速率分别是270Mb/s、1.485Gb/s，2.97Gb/s。•1994年，ITU-R发布了BT.656-2建议书，吸纳了EBUTech.3267与SMPTE259M中定义的新型串行数字接口，该接口采用10比特传输与非归零反向（NRZI）编码。在传送ITU-RBT.601（A部分）4：2：2级别信号时，其时钟速率为270Mb/s，这就是如今的SDI。•我国也参照上述标准制订了相应的国家标准BG/T17953。•我国广电总局参考ITU-RBT.799-3制订的相应行业标准为GY/T159-2000。•SMPTE在292M标准中定义了时钟频率达1.5Gb/s级别的串行数字接口，相应国际标准为ITU-RBT.1120•GY/T157-2000为我国根据ITU建议书制订的行业标准，这便是HD-SDI。HD-SDI接口10HoneywellConfidential适合HD-SDI的传输电缆•该接口采用同轴电缆，以BNC接口作为线揽标准，有效距离为100米，是高清信号传输的最佳选择。Belden7731A/9292RG11-14AWGSolidLowLossdigitalcoax=330mCT125RG11–14AWGSolidCore,LowLossTVandCCT...
