木工模板支撑技术交底(DOC)VIP免费

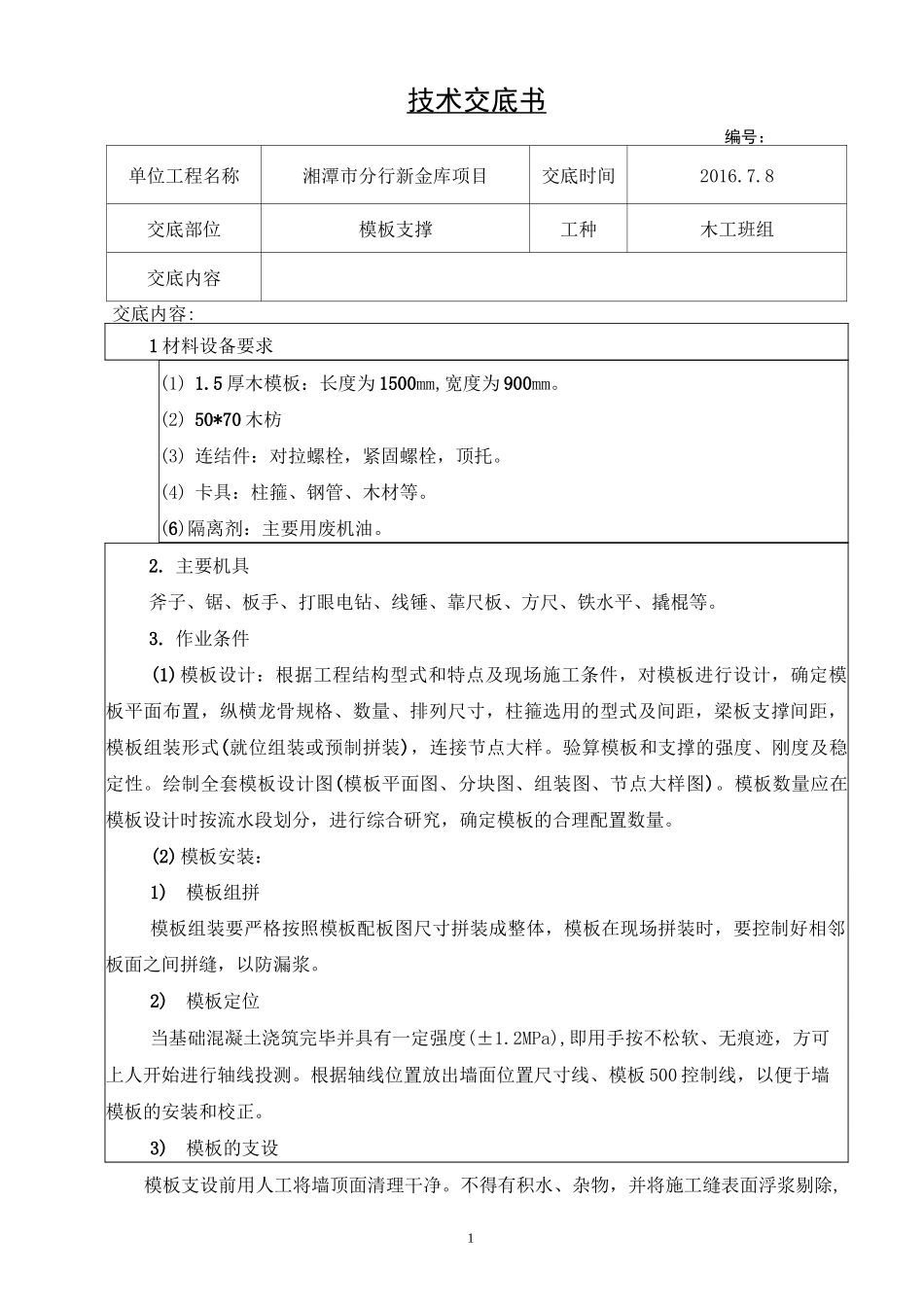

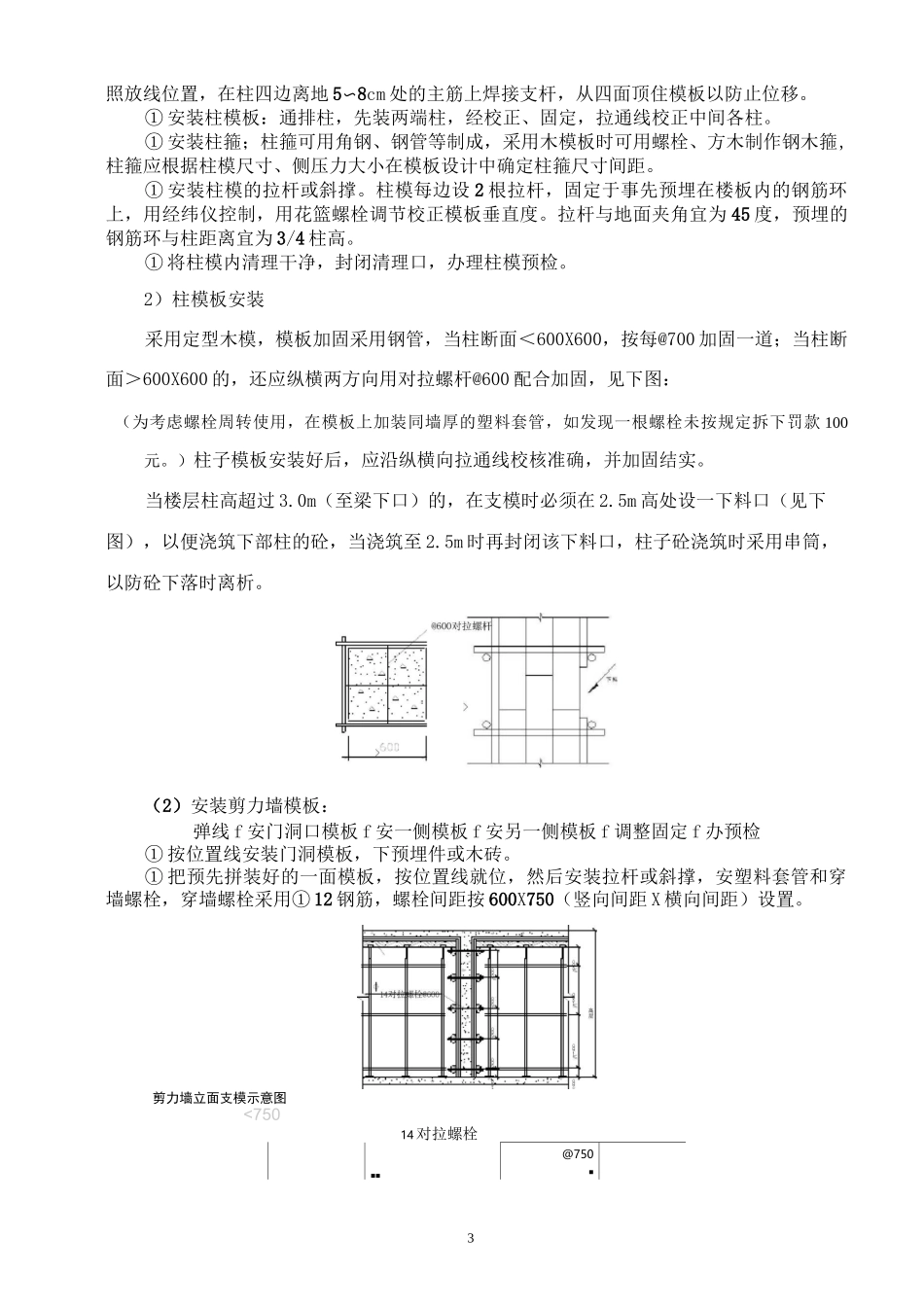

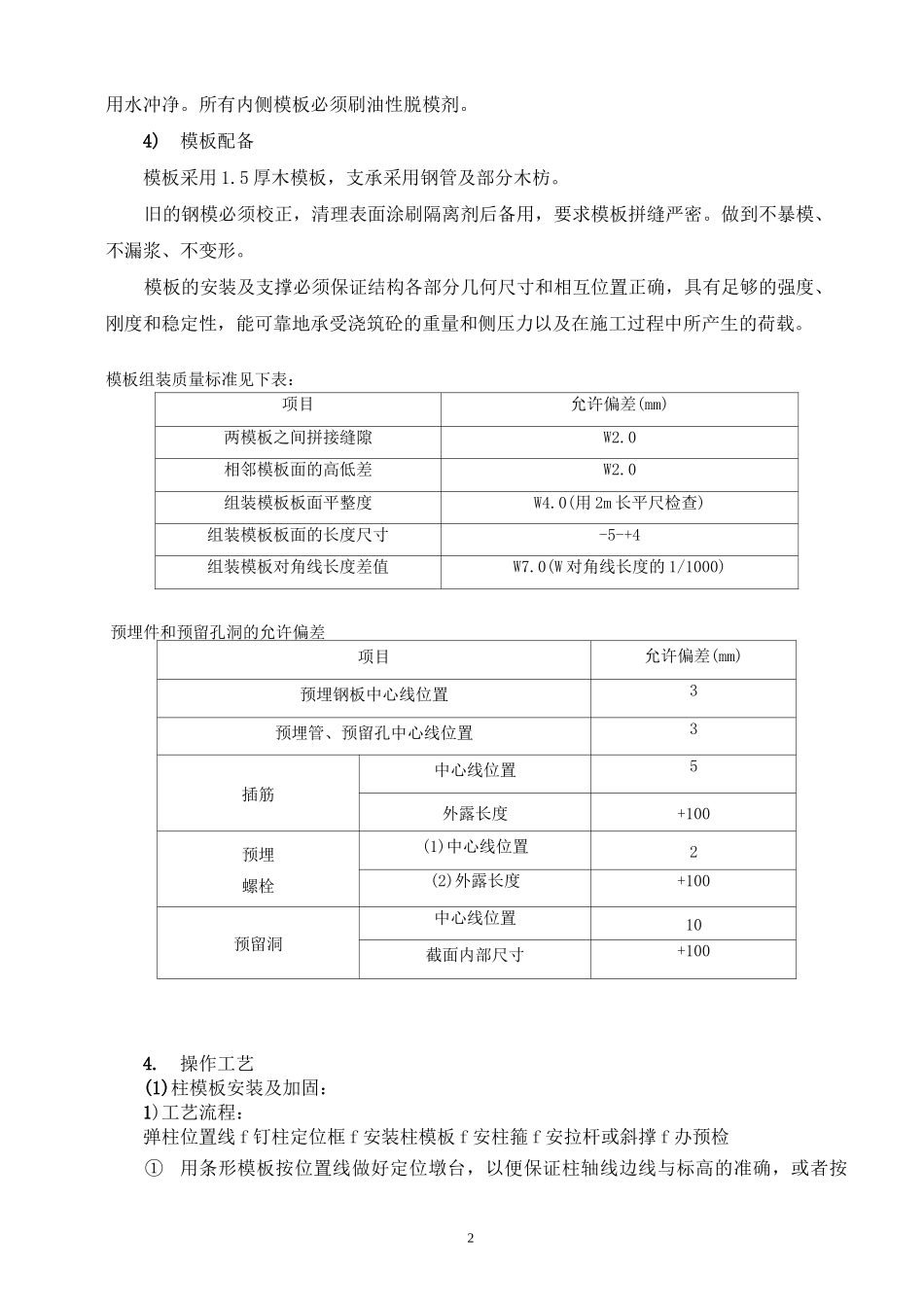

1技术交底书编号：单位工程名称湘潭市分行新金库项目交底时间2016.7.8交底部位模板支撑工种木工班组交底内容交底内容:1材料设备要求(1)1.5厚木模板：长度为1500mm,宽度为900mm。(2)50*70木枋(3)连结件：对拉螺栓，紧固螺栓，顶托。(4)卡具：柱箍、钢管、木材等。(6)隔离剂：主要用废机油。2.主要机具斧子、锯、板手、打眼电钻、线锤、靠尺板、方尺、铁水平、撬棍等。3.作业条件(1)模板设计：根据工程结构型式和特点及现场施工条件，对模板进行设计，确定模板平面布置，纵横龙骨规格、数量、排列尺寸，柱箍选用的型式及间距，梁板支撑间距，模板组装形式(就位组装或预制拼装)，连接节点大样。验算模板和支撑的强度、刚度及稳定性。绘制全套模板设计图(模板平面图、分块图、组装图、节点大样图)。模板数量应在模板设计时按流水段划分，进行综合研究，确定模板的合理配置数量。(2)模板安装：1)模板组拼模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，以防漏浆。2)模板定位当基础混凝土浇筑完毕并具有一定强度(±1.2MPa),即用手按不松软、无痕迹，方可上人开始进行轴线投测。根据轴线位置放出墙面位置尺寸线、模板500控制线，以便于墙模板的安装和校正。3)模板的支设模板支设前用人工将墙顶面清理干净。不得有积水、杂物，并将施工缝表面浮浆剔除,2用水冲净。所有内侧模板必须刷油性脱模剂。4)模板配备模板采用1.5厚木模板，支承采用钢管及部分木枋。旧的钢模必须校正，清理表面涂刷隔离剂后备用，要求模板拼缝严密。做到不暴模、不漏浆、不变形。模板的安装及支撑必须保证结构各部分几何尺寸和相互位置正确，具有足够的强度、刚度和稳定性，能可靠地承受浇筑砼的重量和侧压力以及在施工过程中所产生的荷载。模板组装质量标准见下表：项目允许偏差(mm)两模板之间拼接缝隙W2.0相邻模板面的高低差W2.0组装模板板面平整度W4.0(用2m长平尺检查)组装模板板面的长度尺寸-5-+4组装模板对角线长度差值W7.0(W对角线长度的1/1000)预埋件和预留孔洞的允许偏差项目允许偏差(mm)预埋钢板中心线位置3预埋管、预留孔中心线位置3插筋中心线位置5外露长度+100预埋螺栓(1)中心线位置2(2)外露长度+100预留洞中心线位置10截面内部尺寸+1004.操作工艺(1)柱模板安装及加固：1)工艺流程：弹柱位置线f钉柱定位框f安装柱模板f安柱箍f安拉杆或斜撑f办预检①用条形模板按位置线做好定位墩台，以便保证柱轴线边线与标高的准确，或者按3照放线位置，在柱四边离地5〜8cm处的主筋上焊接支杆，从四面顶住模板以防止位移。①安装柱模板：通排柱，先装两端柱，经校正、固定，拉通线校正中间各柱。①安装柱箍；柱箍可用角钢、钢管等制成，采用木模板时可用螺栓、方木制作钢木箍,柱箍应根据柱模尺寸、侧压力大小在模板设计中确定柱箍尺寸间距。①安装柱模的拉杆或斜撑。柱模每边设2根拉杆，固定于事先预埋在楼板内的钢筋环上，用经纬仪控制，用花篮螺栓调节校正模板垂直度。拉杆与地面夹角宜为45度，预埋的钢筋环与柱距离宜为3/4柱高。①将柱模内清理干净，封闭清理口，办理柱模预检。2）柱模板安装采用定型木模，模板加固采用钢管，当柱断面＜600X600，按每@700加固一道；当柱断面＞600X600的，还应纵横两方向用对拉螺杆@600配合加固，见下图：（为考虑螺栓周转使用，在模板上加装同墙厚的塑料套管，如发现一根螺栓未按规定拆下罚款100元。）柱子模板安装好后，应沿纵横向拉通线校核准确，并加固结实。当楼层柱高超过3.0m（至梁下口）的，在支模时必须在2.5m高处设一下料口（见下图），以便浇筑下部柱的砼，当浇筑至2.5m时再封闭该下料口，柱子砼浇筑时采用串筒，以防砼下落时离析。（2）安装剪力墙模板：弹线f安门洞口模板f安一侧模板f安另一侧模板f调整固定f办预检①按位置线安装门洞模板，下预埋件或木砖。①把预先拼装好的一面模板，按位置线就位，然后安装拉杆或斜撑，安塑料套管和穿墙螺栓，穿墙螺栓采用①12钢筋，螺栓间距按600X750（竖向间距X横向间距）设置。剪力墙立面支模示意图<75014对拉螺栓■■@750■4么//_厚剪力墙平面支模示意图（为考虑螺栓周转使用，在模板...
