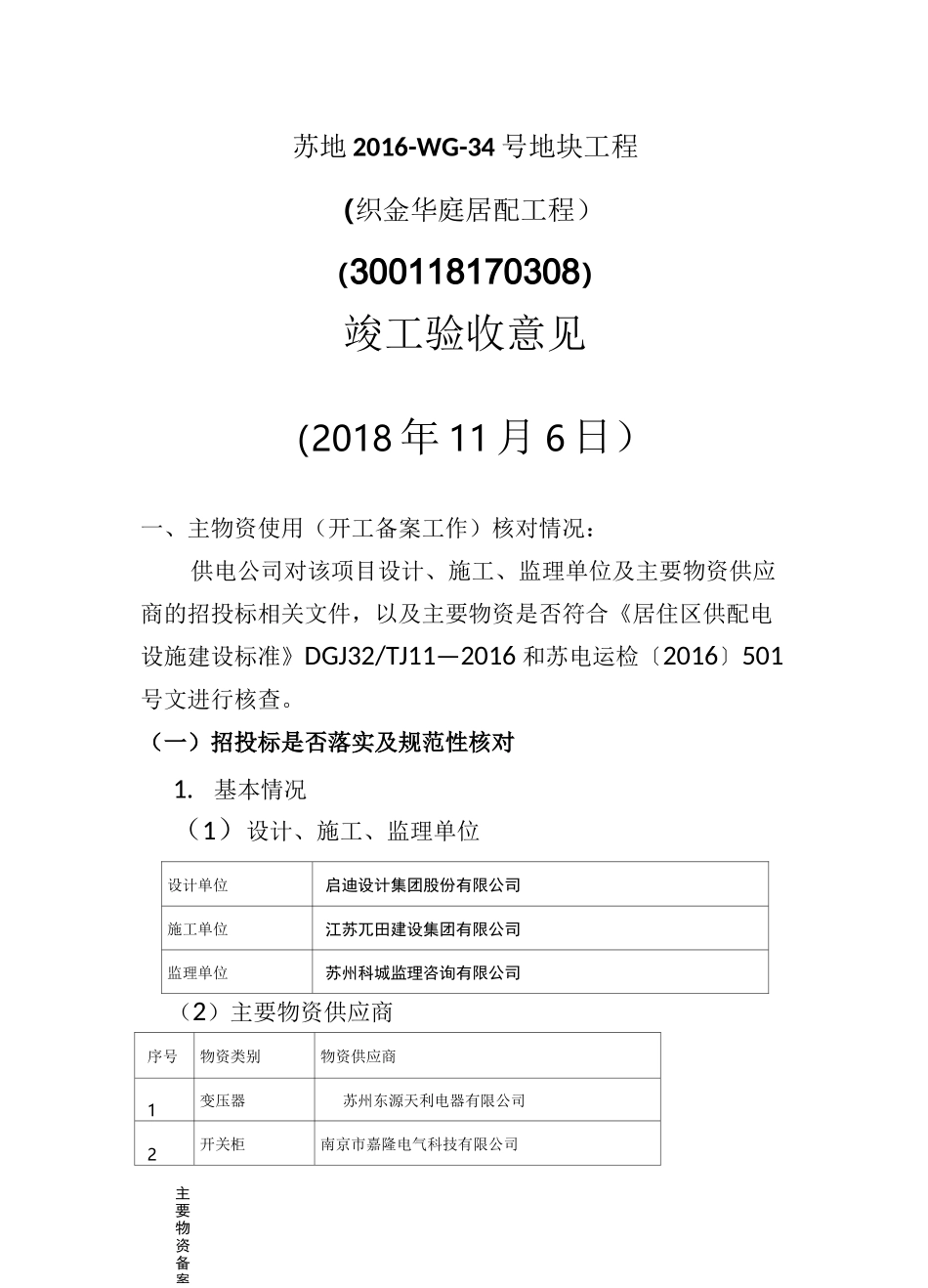

苏地2016-WG-34号地块工程（织金华庭居配工程）（300118170308）竣工验收意见（2018年11月6日）一、主物资使用（开工备案工作）核对情况：供电公司对该项目设计、施工、监理单位及主要物资供应商的招投标相关文件，以及主要物资是否符合《居住区供配电设施建设标准》DGJ32/TJ11—2016和苏电运检〔2016〕501号文进行核查。（一）招投标是否落实及规范性核对1.基本情况（1）设计、施工、监理单位设计单位启迪设计集团股份有限公司施工单位江苏兀田建设集团有限公司监理单位苏州科城监理咨询有限公司（2）主要物资供应商序号物资类别物资供应商1变压器苏州东源天利电器有限公司2开关柜南京市嘉隆电气科技有限公司主要物资备案3环网柜南京自强铁路车辆配件有限公司4低压开关柜南京自强铁路车辆配件有限公司5高压电缆江苏中煤电缆有限公司6低压电缆无锡江南电缆有限公司7电缆分支箱江苏沙洲电气有限公司8封闭式母线鼎圣集团有限公司9计量箱江苏二相源电力科技有限公司开关柜主要元器件：断路器为ABB,负荷开关为恒源新。环网柜主要元器件：负荷开关为库柏低压柜主要元器件：框架断路器为伊顿、塑壳断路器为施耐德。2.检查情况按照省公司苏电营【2016】41087号文国网江苏省电力公司新建居住区供配电设施管理办法要求执行。（二）主要物资技术参数核对苏州供电公司在开工备案及物资到货检查时已确认所有主物资技术参数符合《居住区供配电设施建设标准》DGJ32/TJ11—2016和苏电运检【2016】501号文技术规定。供电公司对主物资技术参数核对工作进行现场抽查，经查提供了《居住区供配电设施建设标准》DGJ32/TJ11—2016和苏电运检【2016】501号文所含技术参数，据此可以作出主物资技术参数符合《居住区供配电设施建设标准》DGJ32/TJ11—2016和苏电运检【2016】501号文技术规定的结论。部分技术参数查存情况如下：1.变压器主要技术参数：2#配电室1#变压器出厂试验空载损耗1.1KW，低于《居住区供配电设施建设标准》DGJ32/TJ11—2016要求1.36kW的8%，符合《居住区供配电设施建设标准》DGJ32/TJ11—2016技术要求；负载损耗6.861kW，高于《居住区供配电设施建设标准》DGJ32/TJ11—2016要求6.96kW的3%，符合要求。夕卜壳防护等级IP40,高低压绕组雷电全波冲击电压75KV,高低压绕组额定短时工频耐受35/5KV,均符合《居住区供配电设施建设标准》DGJ32/TJ11—2016技术要求。2.开关柜主要技术参数：1#开闭所1#开关柜出厂资料（或设备铭牌）上额定电流1250A,满足《居住区供配电设施建设标准》DGJ32/TJ11—2016要求的1250A；额定短时耐受电流及持续时间31.5KA/4S，满足《居住区供配电设施建设标准》DGJ32/TJ11—2016要求的25KA/4S;额定短路开断电流31.5KA,满足《居住区供配电设施建设标准》DGJ32/TJ11—2016要求的25kA,额定工频1min耐受电压（断口）48KV、额定雷电冲击耐受电压峰值（断口）85KV、额定短路关合电流80KA,防护等级IP4X均符合《居住区供配电设施建设标准》DGJ32/TJ11—2016技术要求。3.环网柜主要技术参数：2#配电室环网柜出厂资料（或设备铭牌）上额定电流630A,满足《居住区供配电设施建设标准》DGJ32/TJ11—2016要求的630A；额定短时耐受电流及持续时间20kA/4S,满足《居住区供配电设施建设标准》DGJ32/TJ11—2016要求的20/4S；额定短路开断电流50kA，满足《居住区供配电设施建设标准》DGJ32/TJ11—2016要求的50kA,额定工频1min耐受电压（断口）48KV、额定雷电冲击耐受电压峰值（断口）85KV、额定短路关合电流80KA,均符合《居住区供配电设施建设标准》DGJ32/TJ11—2016技术要求环网柜出厂资料防护等级为IP4X,满足《居住区供配电设施建设标准》DGJ32/TJ11—2016技术要求的防护等级IP4X。4.低压柜主要技术参数：2#配电室1#低压柜出厂资料(或设备铭牌)上防护等级IP41,满足《居住区供配电设施建设标准》DGJ32/TJ11—2016要求的IP41。；框架断路器额定极限分断能力65kA，满足《居住区供配电设施建设标准》DGJ32/TJ11—2016要求的65kA•框架断路器机械寿命10000次，满足《居住区供配电设施建设标准》DGJ32/TJ11—2016要求的不小于10000次；框架断路器带485通讯接口，具备“三遥”功能，均满足苏电运检【...
