粉末涂料与涂装中颗粒的问题解析VIP免费

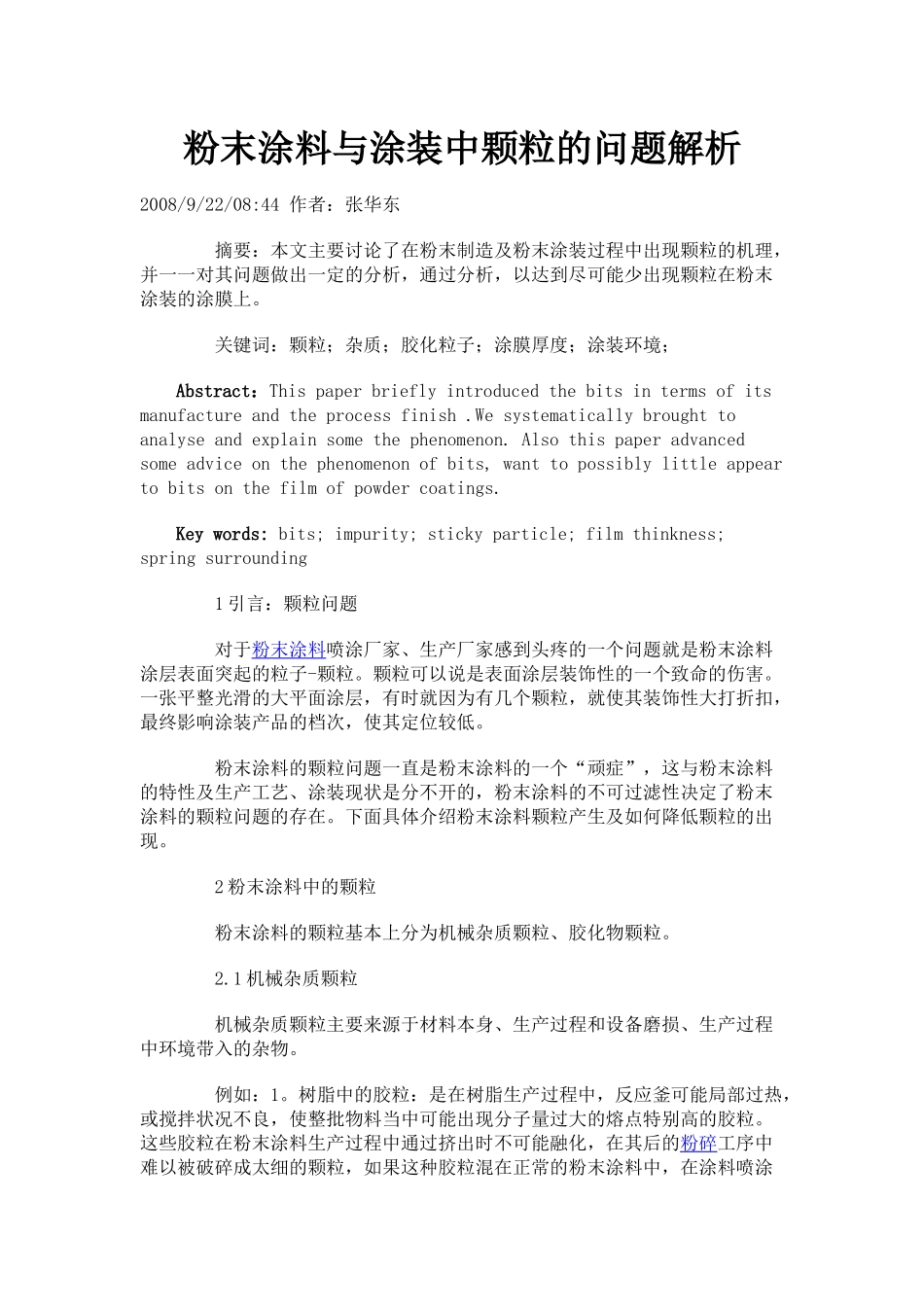

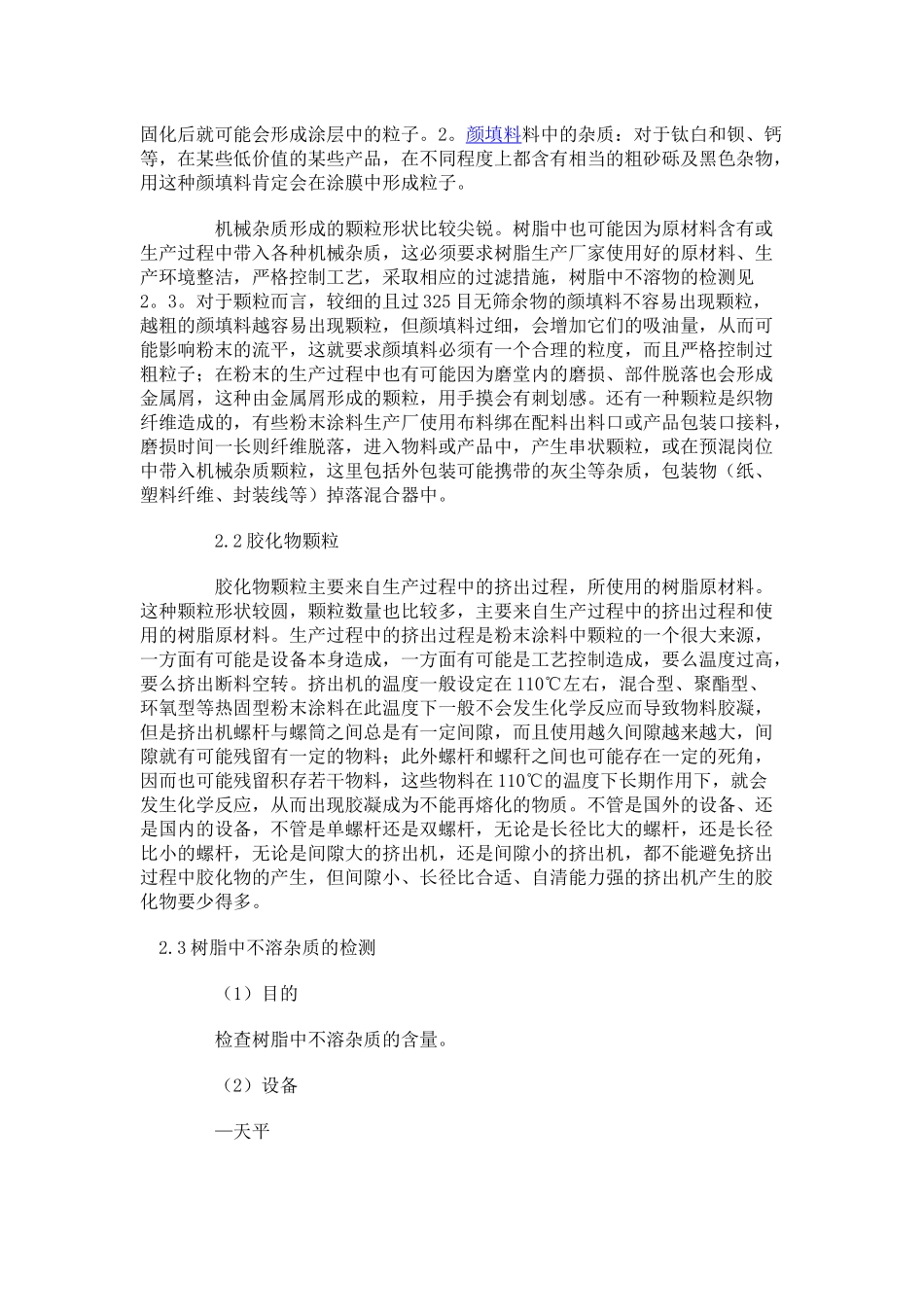

粉末涂料与涂装中颗粒的问题解析2008/9/22/08:44作者：张华东摘要：本文主要讨论了在粉末制造及粉末涂装过程中出现颗粒的机理，并一一对其问题做出一定的分析，通过分析，以达到尽可能少出现颗粒在粉末涂装的涂膜上。关键词：颗粒；杂质；胶化粒子；涂膜厚度；涂装环境；Abstract：Thispaperbrieflyintroducedthebitsintermsofitsmanufactureandtheprocessfinish.Wesystematicallybroughttoanalyseandexplainsomethephenomenon.Alsothispaperadvancedsomeadviceonthephenomenonofbits,wanttopossiblylittleappeartobitsonthefilmofpowdercoatings.Keywords:bits;impurity;stickyparticle;filmthinkness;springsurrounding1引言：颗粒问题对于粉末涂料喷涂厂家、生产厂家感到头疼的一个问题就是粉末涂料涂层表面突起的粒子-颗粒。颗粒可以说是表面涂层装饰性的一个致命的伤害。一张平整光滑的大平面涂层，有时就因为有几个颗粒，就使其装饰性大打折扣，最终影响涂装产品的档次，使其定位较低。粉末涂料的颗粒问题一直是粉末涂料的一个“顽症”，这与粉末涂料的特性及生产工艺、涂装现状是分不开的，粉末涂料的不可过滤性决定了粉末涂料的颗粒问题的存在。下面具体介绍粉末涂料颗粒产生及如何降低颗粒的出现。2粉末涂料中的颗粒粉末涂料的颗粒基本上分为机械杂质颗粒、胶化物颗粒。2.1机械杂质颗粒机械杂质颗粒主要来源于材料本身、生产过程和设备磨损、生产过程中环境带入的杂物。例如：1。树脂中的胶粒：是在树脂生产过程中，反应釜可能局部过热，或搅拌状况不良，使整批物料当中可能出现分子量过大的熔点特别高的胶粒。这些胶粒在粉末涂料生产过程中通过挤出时不可能融化，在其后的粉碎工序中难以被破碎成太细的颗粒，如果这种胶粒混在正常的粉末涂料中，在涂料喷涂固化后就可能会形成涂层中的粒子。2。颜填料料中的杂质：对于钛白和钡、钙等，在某些低价值的某些产品，在不同程度上都含有相当的粗砂砾及黑色杂物，用这种颜填料肯定会在涂膜中形成粒子。机械杂质形成的颗粒形状比较尖锐。树脂中也可能因为原材料含有或生产过程中带入各种机械杂质，这必须要求树脂生产厂家使用好的原材料、生产环境整洁，严格控制工艺，采取相应的过滤措施，树脂中不溶物的检测见2。3。对于颗粒而言，较细的且过325目无筛余物的颜填料不容易出现颗粒，越粗的颜填料越容易出现颗粒，但颜填料过细，会增加它们的吸油量，从而可能影响粉末的流平，这就要求颜填料必须有一个合理的粒度，而且严格控制过粗粒子；在粉末的生产过程中也有可能因为磨堂内的磨损、部件脱落也会形成金属屑，这种由金属屑形成的颗粒，用手摸会有刺划感。还有一种颗粒是织物纤维造成的，有些粉末涂料生产厂使用布料绑在配料出料口或产品包装口接料，磨损时间一长则纤维脱落，进入物料或产品中，产生串状颗粒，或在预混岗位中带入机械杂质颗粒，这里包括外包装可能携带的灰尘等杂质，包装物（纸、塑料纤维、封装线等）掉落混合器中。2.2胶化物颗粒胶化物颗粒主要来自生产过程中的挤出过程，所使用的树脂原材料。这种颗粒形状较圆，颗粒数量也比较多，主要来自生产过程中的挤出过程和使用的树脂原材料。生产过程中的挤出过程是粉末涂料中颗粒的一个很大来源，一方面有可能是设备本身造成，一方面有可能是工艺控制造成，要么温度过高，要么挤出断料空转。挤出机的温度一般设定在110℃左右，混合型、聚酯型、环氧型等热固型粉末涂料在此温度下一般不会发生化学反应而导致物料胶凝，但是挤出机螺杆与螺筒之间总是有一定间隙，而且使用越久间隙越来越大，间隙就有可能残留有一定的物料；此外螺杆和螺秆之间也可能存在一定的死角，因而也可能残留积存若干物料，这些物料在110℃的温度下长期作用下，就会发生化学反应，从而出现胶凝成为不能再熔化的物质。不管是国外的设备、还是国内的设备，不管是单螺杆还是双螺杆，无论是长径比大的螺杆，还是长径比小的螺杆，无论是间隙大的挤出机，还是间隙小的挤出机，都不能避免挤出过程中胶化物的产生，但间隙小、长径比合适、自清能力强的挤出机产生的胶化物要少得多。2.3树脂中不溶杂质的检测...
