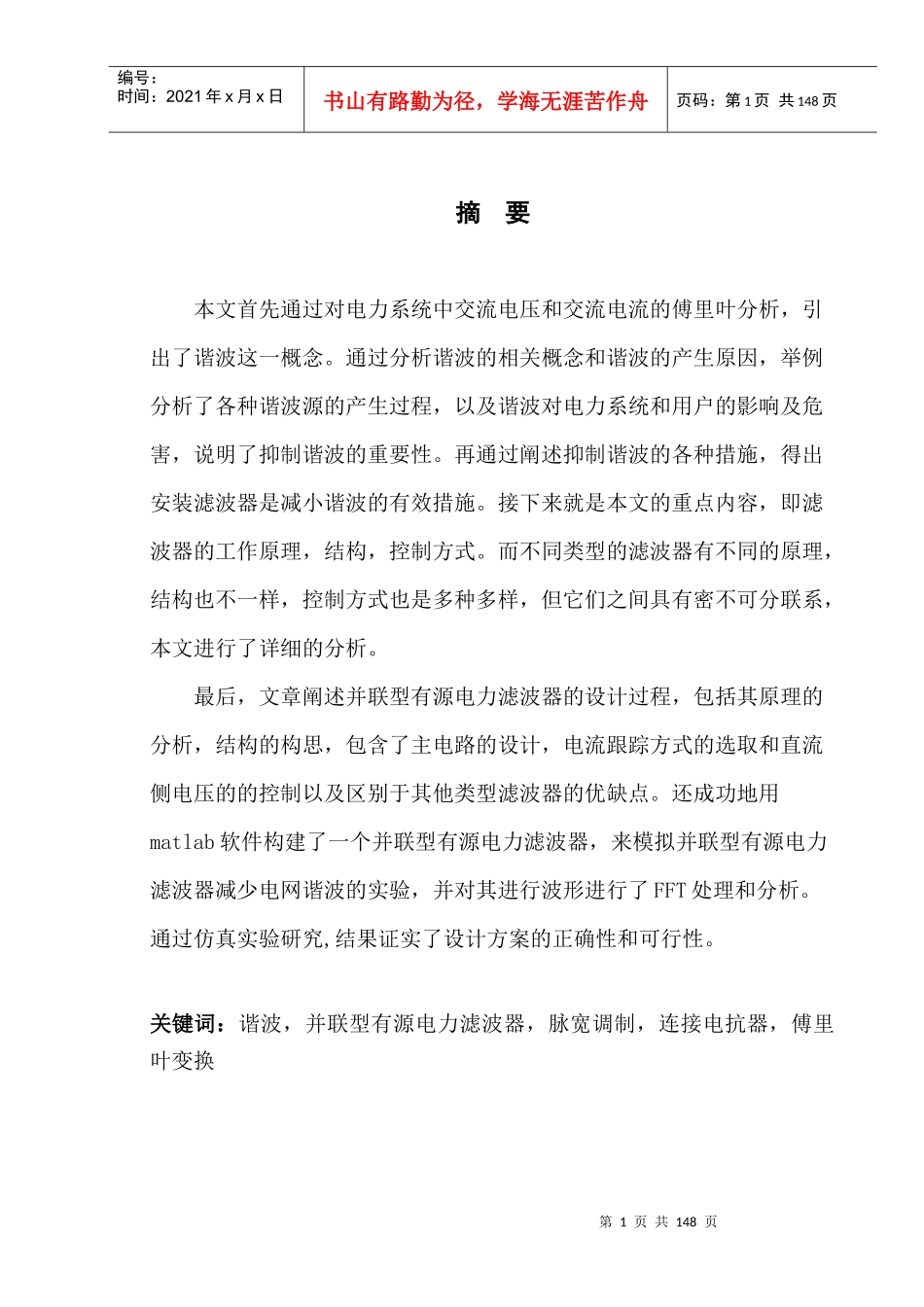

第1页共148页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共148页摘要本文首先通过对电力系统中交流电压和交流电流的傅里叶分析，引出了谐波这一概念。通过分析谐波的相关概念和谐波的产生原因，举例分析了各种谐波源的产生过程，以及谐波对电力系统和用户的影响及危害，说明了抑制谐波的重要性。再通过阐述抑制谐波的各种措施，得出安装滤波器是减小谐波的有效措施。接下来就是本文的重点内容，即滤波器的工作原理，结构，控制方式。而不同类型的滤波器有不同的原理，结构也不一样，控制方式也是多种多样，但它们之间具有密不可分联系，本文进行了详细的分析。最后，文章阐述并联型有源电力滤波器的设计过程，包括其原理的分析，结构的构思，包含了主电路的设计，电流跟踪方式的选取和直流侧电压的的控制以及区别于其他类型滤波器的优缺点。还成功地用matlab软件构建了一个并联型有源电力滤波器，来模拟并联型有源电力滤波器减少电网谐波的实验，并对其进行波形进行了FFT处理和分析。通过仿真实验研究,结果证实了设计方案的正确性和可行性。关键词：谐波，并联型有源电力滤波器，脉宽调制，连接电抗器，傅里叶变换第2页共148页第1页共148页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共148页TheDesignofActivePowerFilterABSTRACTFirstly,ACcurrentandACvoltageofthepowersystemareanalysisedbyTransformationofFourierinthispaper,thenitcomesupwithaconceptcalledharmonic.Whileanalyzingtherelatedconceptsandcausesofharmonic,itgivesexamplesofthegenerationprocessofvarietiesofharmonicequipmentandtheimpactanddamageofharmonicstothepowersystemandusers,soitcometoaconclusionthatitisimportanttoreduceharmonicofthepowersystem.installingfilterisaneffectivemeasuretoreduceharmonic.Thenextisthefocusofthecontentofthisarticle,suchastheworkingprinciple,structureandthecontrolmodeoffilterswhicharedifferentfromeachother,buttherearelotslinkswitheachother,whichisanalysiseddetaillyinthepaper.Finally,aparallelactivepowerfilterisdesigned.Lotsofcontentsareincludedinthepaper,forexample,thestructureoftheconception,thedesignofmaincircuit,selectionoftrackingmodeofcurrentandcontrolingofDCvoltage.Advantagesanddisadvantagesdifferentfromfiltersofothertypesareanalysisedtoo.IthavesuccessfullybuiltaparallelactivepowerfilteranddoneaexperimentofreducingharmonicofpowersystembythesoftwareofMATLAB.AllwaveshapesintheexperimentareprocessedandanalysisedbyFFT.Byresultsofthesimulationexperiment,thevalidityandfeasibilityoftheschemeofthedesignareprovedgreatly.第3页共148页第2页共148页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共148页Keywords:harmonicshuntactivepowerfilter，pulsewidthmodulation，linkedreactor，transformationofFourier第4页共148页第3页共148页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共148页有源电力滤波器的设计0213072770引言1917年美国和德国科学家分别发明了LC滤波器，次年导致了美国第一个多路复用系统的出现[1]。20世纪年代无源滤波器日趋成熟。自60年代起由于计算机技术，集成工艺和材料工业的发展，滤波器发展上了一个新台阶，并且朝着低功耗，高精度，小体积，多功能，稳定可靠和价廉方向努力，其中小体积，多功能，高精度，稳定可靠称为70年代以后的主攻方向[2]。近年来，随着电力电子技术的广泛应用，电能得到了更加充分的利用。但电力电子装置自身所具有的非线性也使得电网的电压和电流发生畸变，这些高度非线性设备数量和额定容量的日益增大使得电力系统谐波污染问题日益严重，已成为了影响电能质量的公害，对电力系统的安全，经济运行造成了极大的影响，而另一方面供电方及其电力系统设备，第5页共148页第4页共148页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码...
