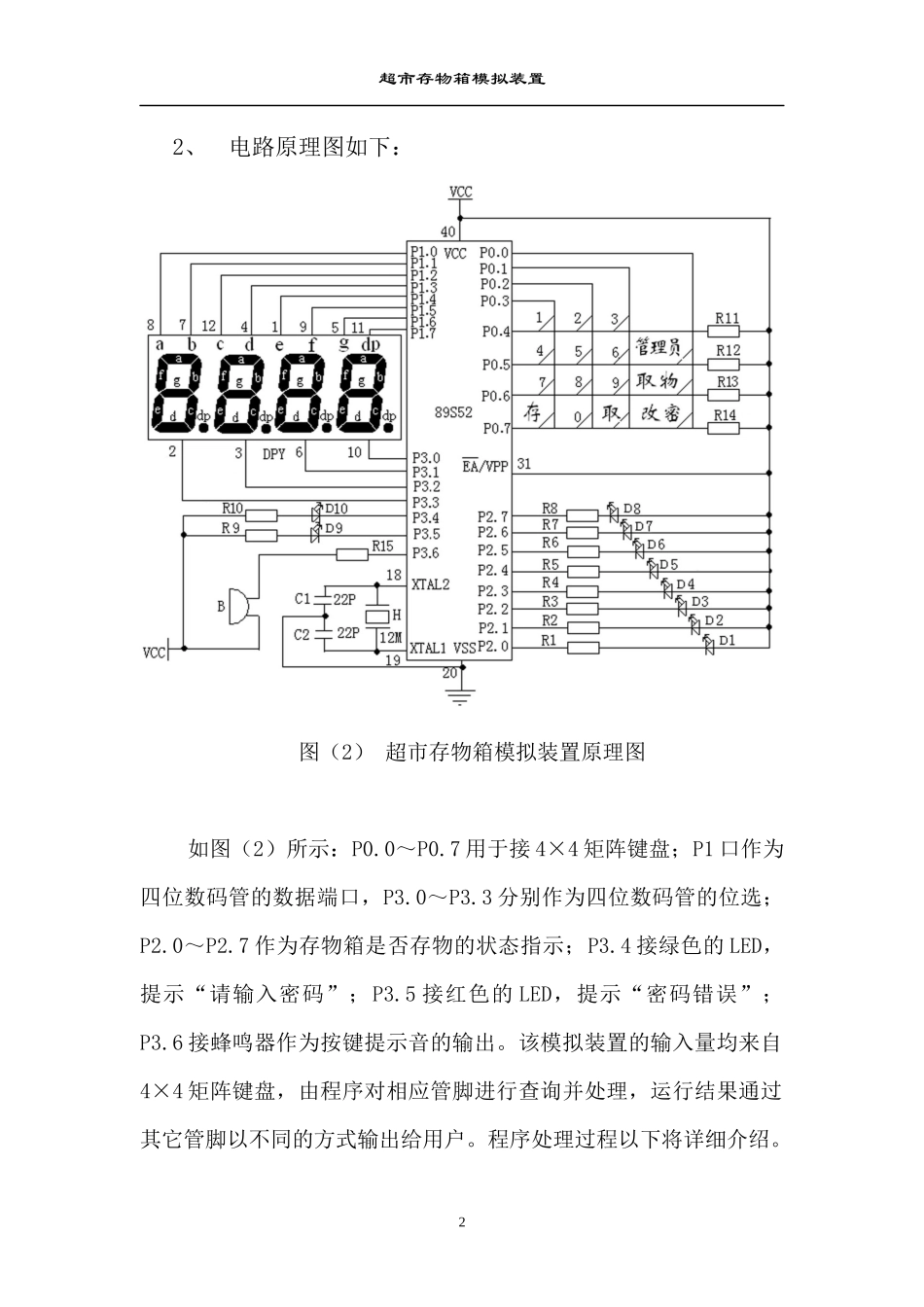

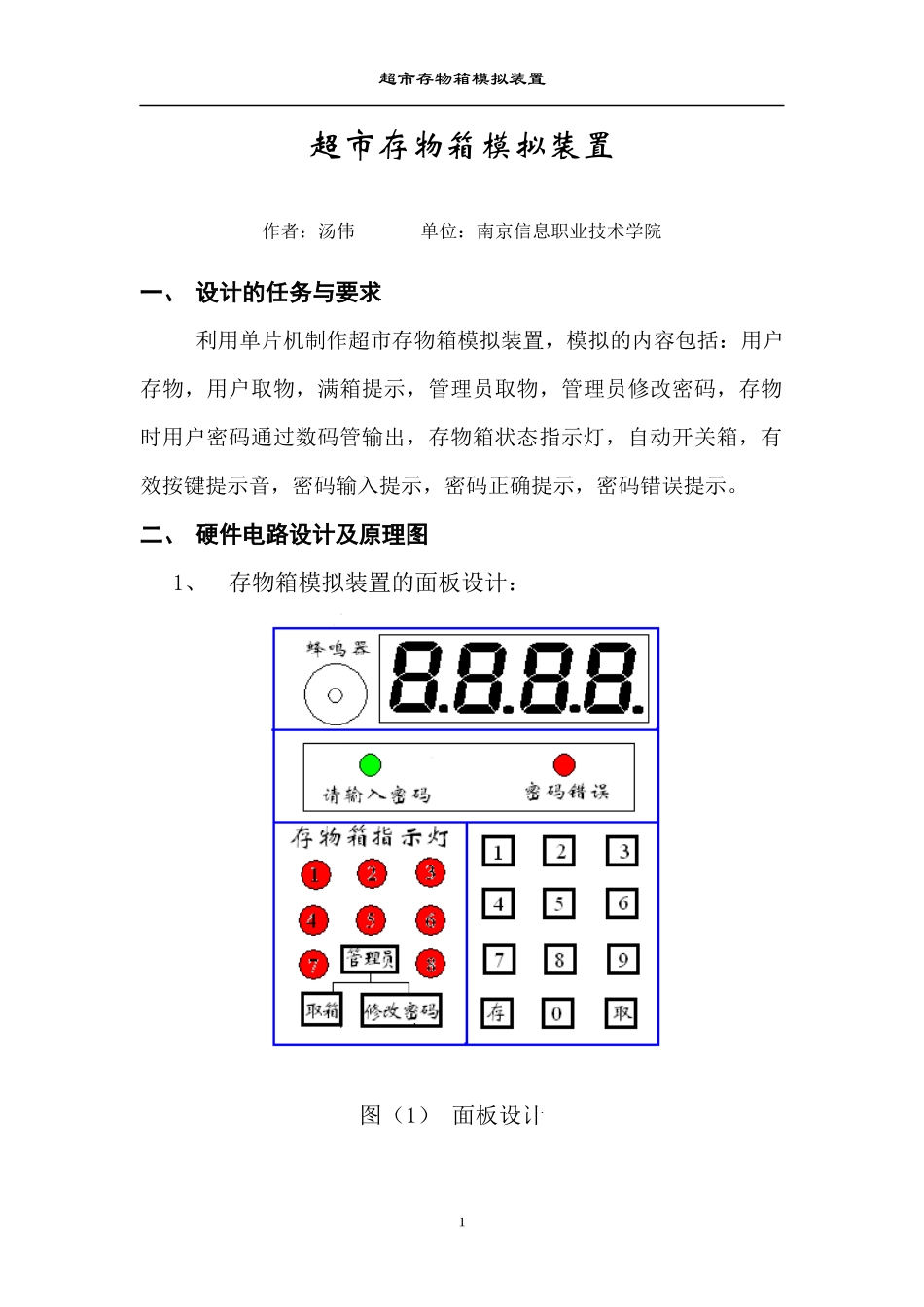

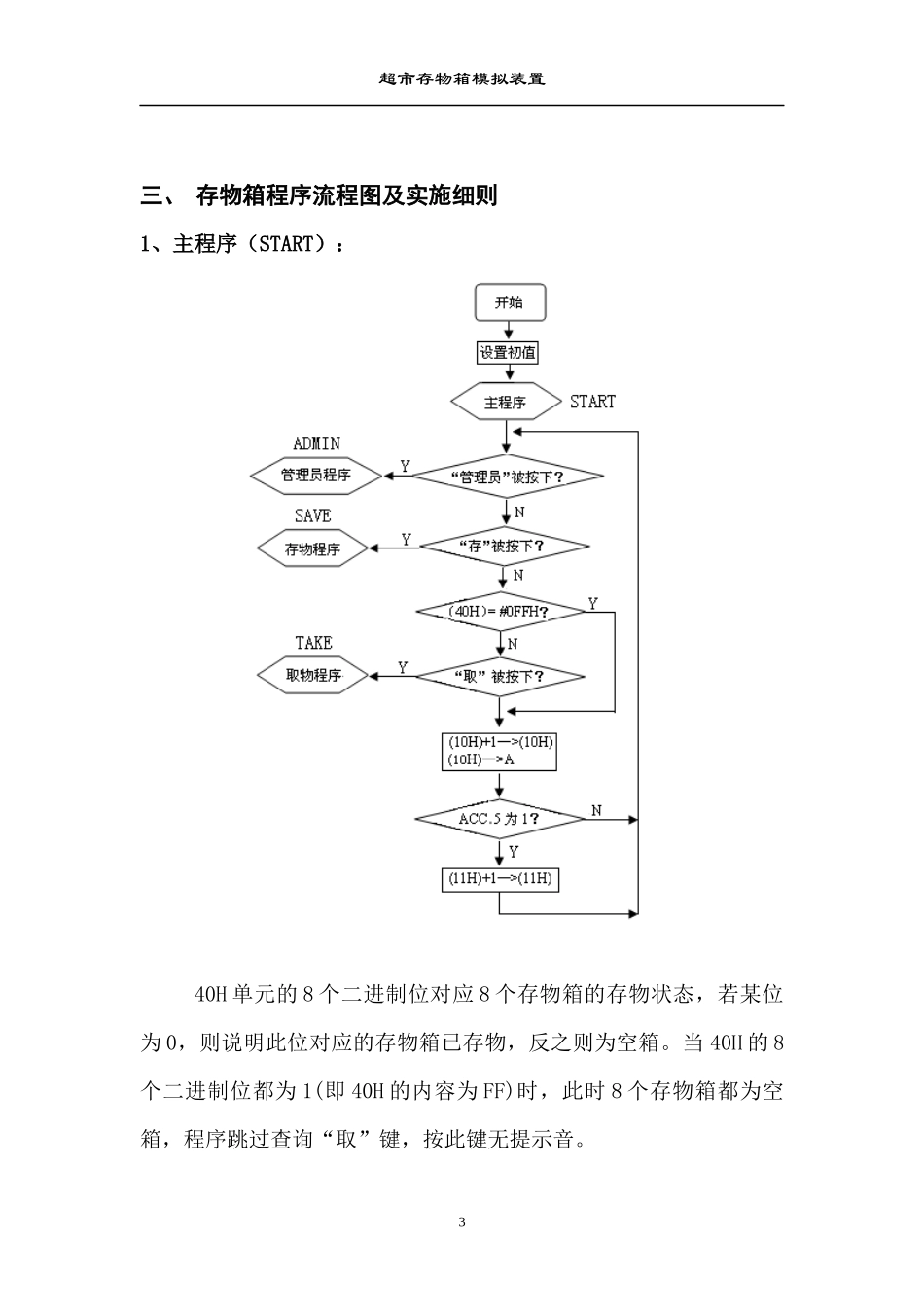

超市存物箱模拟装置超市存物箱模拟装置作者：汤伟单位：南京信息职业技术学院一、设计的任务与要求利用单片机制作超市存物箱模拟装置，模拟的内容包括：用户存物，用户取物，满箱提示，管理员取物，管理员修改密码，存物时用户密码通过数码管输出，存物箱状态指示灯，自动开关箱，有效按键提示音，密码输入提示，密码正确提示，密码错误提示。二、硬件电路设计及原理图1、存物箱模拟装置的面板设计：图（1）面板设计1超市存物箱模拟装置2、电路原理图如下：图（2）超市存物箱模拟装置原理图如图（2）所示：P0.0～P0.7用于接4×4矩阵键盘；P1口作为四位数码管的数据端口，P3.0～P3.3分别作为四位数码管的位选；P2.0～P2.7作为存物箱是否存物的状态指示；P3.4接绿色的LED，提示“请输入密码”；P3.5接红色的LED，提示“密码错误”；P3.6接蜂鸣器作为按键提示音的输出。该模拟装置的输入量均来自4×4矩阵键盘，由程序对相应管脚进行查询并处理，运行结果通过其它管脚以不同的方式输出给用户。程序处理过程以下将详细介绍。2超市存物箱模拟装置三、存物箱程序流程图及实施细则1、主程序（START）：40H单元的8个二进制位对应8个存物箱的存物状态，若某位为0，则说明此位对应的存物箱已存物，反之则为空箱。当40H的8个二进制位都为1(即40H的内容为FF)时，此时8个存物箱都为空箱，程序跳过查询“取”键，按此键无提示音。3超市存物箱模拟装置10H、11H两个单元为四位随机密码产生单元，10H每经过1次查询后内容增1，11H在当10H的第5位为1时内容增1，这样是为了增加密码产生的随机性。若没有按键请求，则两个单元记满重新再记，不断循环计数，直至查询到按键请求计数才停止。2、管理员程序（ADMIN）：将立即数00H放入R0中作为管理员使用存物箱的确定，因为本装置的程序多处用到“键盘查询”（KEY）程序，如：管理员密码的输入，用户密码的输入，管理员密码的修改。“键盘查询”为公用的程序段，设有不同的条件转移，（R0）=#00H就是作为管理员4超市存物箱模拟装置密码输入的功能条件。P1口为四位数码管的数据输入口，#40H就是01000000，其中的1对应的是八段码的g段。当输入密码的第一位后，CLRP3.3，控制四位数码管最高位显示的位选（2号管脚）从P3.3得到一低电平信号（数码管为共阴），最高位显示“-”；输入密码的第二位后，同理，CLRP3.2，四位数码管的前两位显示“--”，四位输入完毕，即显示“----”。CLRP3.4将P3.4管脚清0，绿色的LED点亮，提示“请输入密码”。接下来就可以通过键盘查询（KEY）来输入管理员密码了。键盘查询程序开始之前P0口全为高电平，然后先将P0.4管脚清零，依次查询P0.3，P0.2，P0.1（此行P0.0没有接按键），是否也为低电平，没有的话将P0.4置为高电平，接下来再将P0.5管脚清零，同样依次查询P0.3，P0.2，P0.1，P0.0是否也为低电平，假如P0.1为低电平，则确定为“6”号键被按下，将P0.5和P0.1至为高电平之后，程序将对此次按键进行相应的处理。上面已经提到，键盘查询是公用的，（R0）=#00H为管理员密码输入的功能条件，当查询到第一个数字按键按下时，将按键值放在51H单元的高四位，51H的低四位为0000，按键值也放在52H单元的低四位中，52H单元的高四位为0000，这样做主要是方便使用逻辑“或”将四次按键的值装在两个单元中。45H单元是位数判断的标准，此单元在开始键盘扫描之前的初始值为#00H，当第一次查到按键时，先将45H的内容增1，这样便知道输入的数应该放到第一位（最高位），作为管理员密码输入的第一位数。再次有按键被按5超市存物箱模拟装置下，程序跳至位数判断时，45H内容再增1，45H内容为#02H，输入的数应该放到第二位，这样重复直至增到4，确定输入数为四位密码的最后一位，此后45H清0，由于功能条件（R0）=#00H为管理员密码输入，程序将跳转到四位数字密码输入位数判断，将输入的四位数密码整合到43H和44H两个单元（若（R0）≠#00H，可判断输入的密码为用户取物密码，则输入的四位数密码整合到30H和31H两个单元，进行用户密码校验）。43H和44H分别与41H和42H进行比较，41H和42H存放的是真正管理员密码，若四个单元对应的内容不相同，则点亮红色的...
