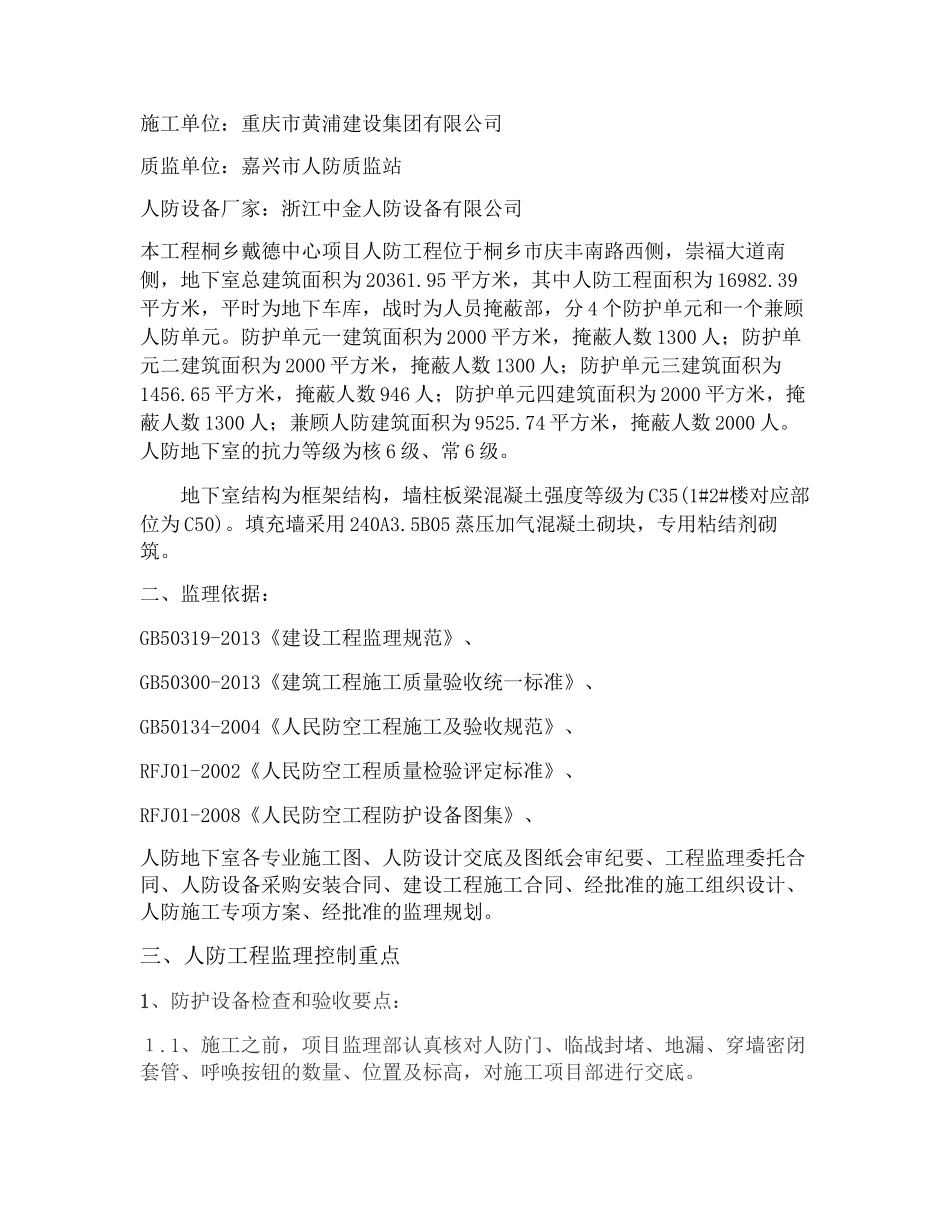

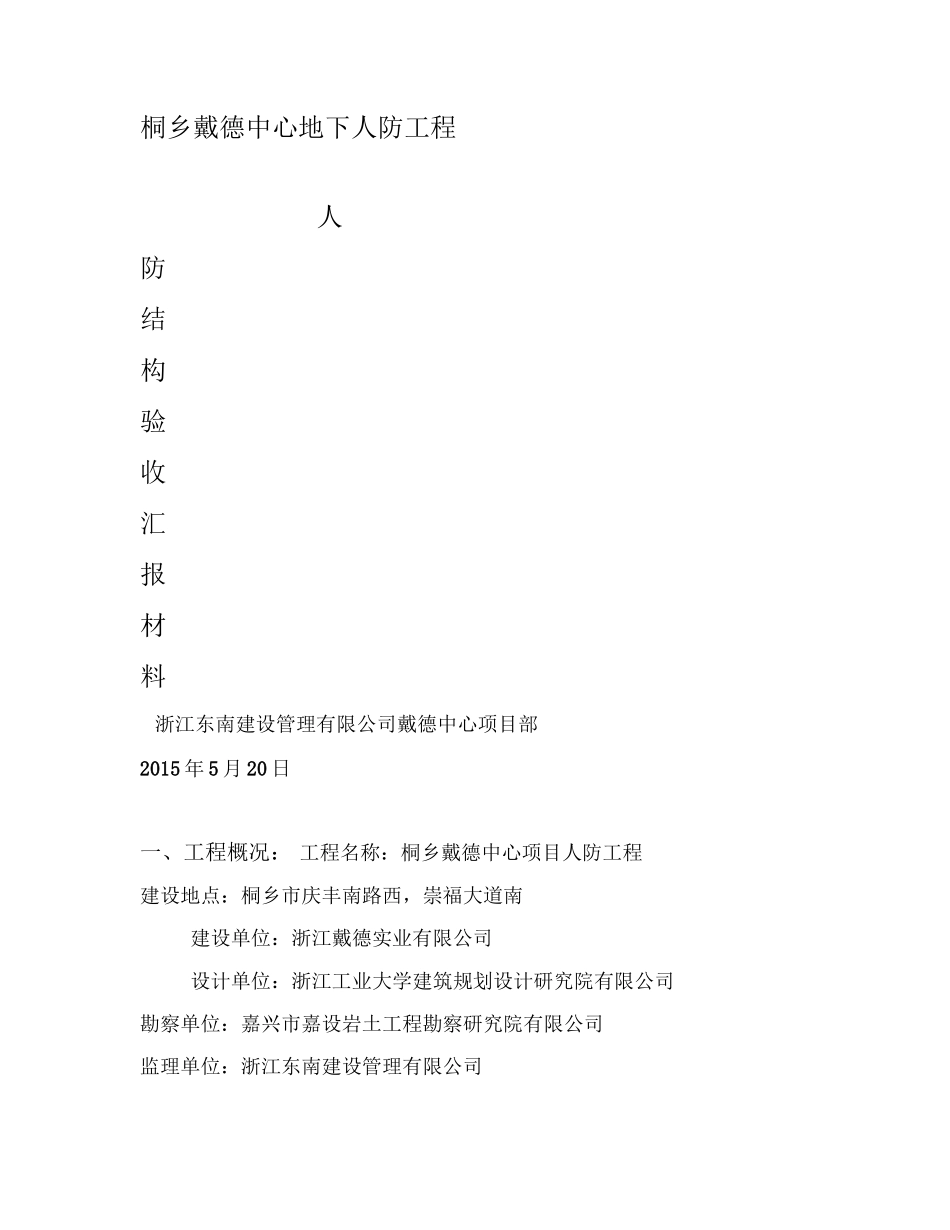

桐乡戴德中心地下人防工程人防结构验收汇报材料浙江东南建设管理有限公司戴德中心项目部2015年5月20日一、工程概况：工程名称：桐乡戴德中心项目人防工程建设地点：桐乡市庆丰南路西，崇福大道南建设单位：浙江戴德实业有限公司设计单位：浙江工业大学建筑规划设计研究院有限公司勘察单位：嘉兴市嘉设岩土工程勘察研究院有限公司监理单位：浙江东南建设管理有限公司施工单位：重庆市黄浦建设集团有限公司质监单位：嘉兴市人防质监站人防设备厂家：浙江中金人防设备有限公司本工程桐乡戴德中心项目人防工程位于桐乡市庆丰南路西侧，崇福大道南侧，地下室总建筑面积为20361.95平方米，其中人防工程面积为16982.39平方米，平时为地下车库，战时为人员掩蔽部，分4个防护单元和一个兼顾人防单元。防护单元一建筑面积为2000平方米，掩蔽人数1300人；防护单元二建筑面积为2000平方米，掩蔽人数1300人；防护单元三建筑面积为1456.65平方米，掩蔽人数946人；防护单元四建筑面积为2000平方米，掩蔽人数1300人；兼顾人防建筑面积为9525.74平方米，掩蔽人数2000人。人防地下室的抗力等级为核6级、常6级。地下室结构为框架结构，墙柱板梁混凝土强度等级为C35(1#2#楼对应部位为C50)。填充墙采用240A3.5B05蒸压加气混凝土砌块，专用粘结剂砌筑。二、监理依据：GB50319-2013《建设工程监理规范》、GB50300-2013《建筑工程施工质量验收统一标准》、GB50134-2004《人民防空工程施工及验收规范》、RFJ01-2002《人民防空工程质量检验评定标准》、RFJ01-2008《人民防空工程防护设备图集》、人防地下室各专业施工图、人防设计交底及图纸会审纪要、工程监理委托合同、人防设备采购安装合同、建设工程施工合同、经批准的施工组织设计、人防施工专项方案、经批准的监理规划。三、人防工程监理控制重点1、防护设备检查和验收要点：１.1、施工之前，项目监理部认真核对人防门、临战封堵、地漏、穿墙密闭套管、呼唤按钮的数量、位置及标高，对施工项目部进行交底。1.2、监督检查施工单位，选择符合满足招标投标文件的国家人防定点厂生产的产品。本工程选用浙江中金人防设备厂产品。2、结构监理要点：2.1、本工程底板、侧墙、顶板双层双向配筋绑扎，双层双向钢筋之间设梅花型布置的拉结筋，拉结筋间距不大于500mm，直径6mm。拉结筋勾住最外层受力钢筋，两端绑扎牢固，并保证竖直。2.2、迎水面保护层厚度不小于50mm。2.3、严格控制受力钢筋锚固长度。2.4、钢筋接头位置合理，绑扎、焊接长度符合规范要求，焊接接头饱满。混凝土浇捣前焊渣、建筑垃圾应清理干净。2.5、严格控制进场材料的质量，进场钢筋等原材料均要求提供质量合格证明文件，需见证取样送检的由监理见证取样送检，符合要求后用于工程中。3、底板浇筑：3.1、板筋穿梁，底板上层钢筋要求从地梁上层主筋下穿过。3.2、严格控制人防门槛和临战封堵做法。活门槛配筋上翻高度与建筑标高平，固定门槛高度高出建筑标高不小于150mm,所有门槛均配置纵筋和箍筋，纵筋直径不小于16mm。门洞每角设2根16mm的加强筋，长度1000mm（当门框墙宽度大于400时数量为三根）。人防门框在底板浇筑前预埋到位。3.3、门框接地。人防区内所有的金属门框均应设置等电位接地，接2地电阻小于一欧，本工程接地材质采用不小于25*4mm的热镀锌扁钢。3.4、临战封堵槽按要求留置。3.5、为保证墙、柱定位的准确，项目监理部严格控制墙、柱定位钢2筋。底板马蹬按1m一个设置，以保证底板的有效厚度。3.6、给排水。进风竖井、进风扩散室、滤毒室（包括滤毒室相连接的密闭通道）、除尘室、防毒通道、简易洗消间及其防护密闭门以外的通道设置防爆地漏，防爆地漏水管在底板浇筑前预埋到位。4、侧墙浇筑：4.1、门框墙厚度保证。人防门门框墙应满足最小厚度要求，一框两门的门框墙厚度不应小于500mm。门框墙门扇侧、封堵侧四周应平齐。防护密闭门、密闭门和活门门框墙、临空墙必须整体打筑，不留水平施工缝。4.2、侧墙防爆电缆井是战时紧急引接其它电源和其它线路的接口，按设计需要预留穿墙管并做好抗爆片满焊。4.3、确保人防门安装正确，防止模板走位和浇筑变形，要求施工单位用钢管或角钢来作临...
