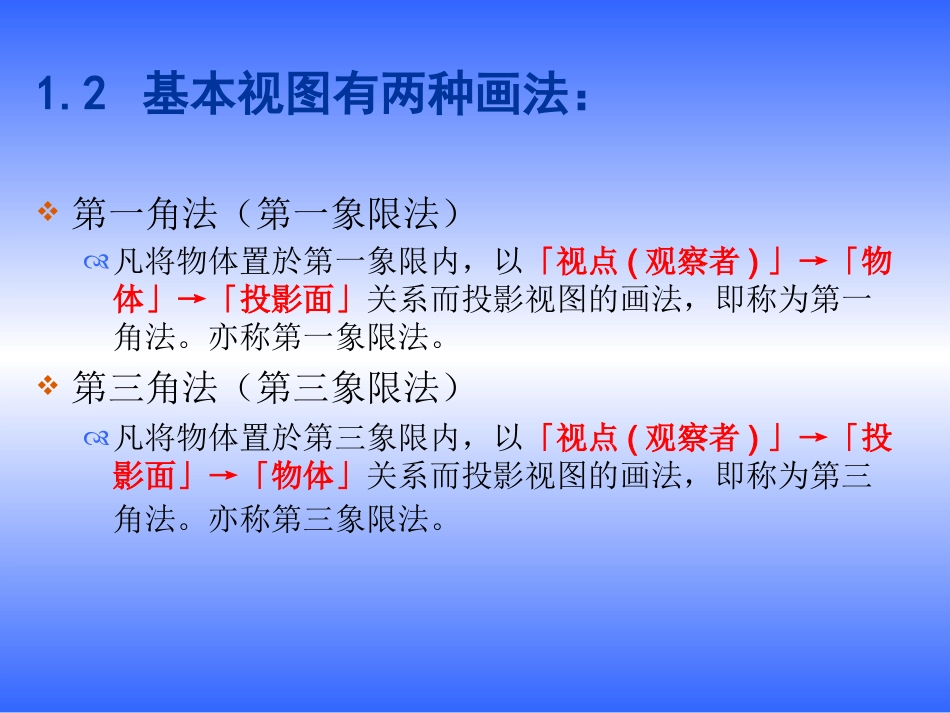

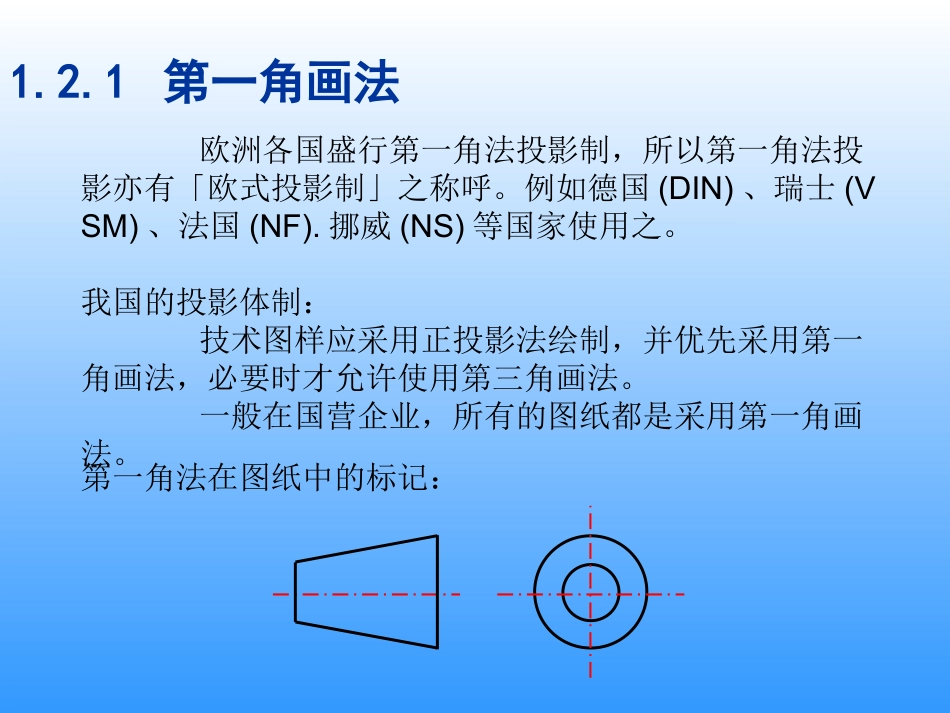

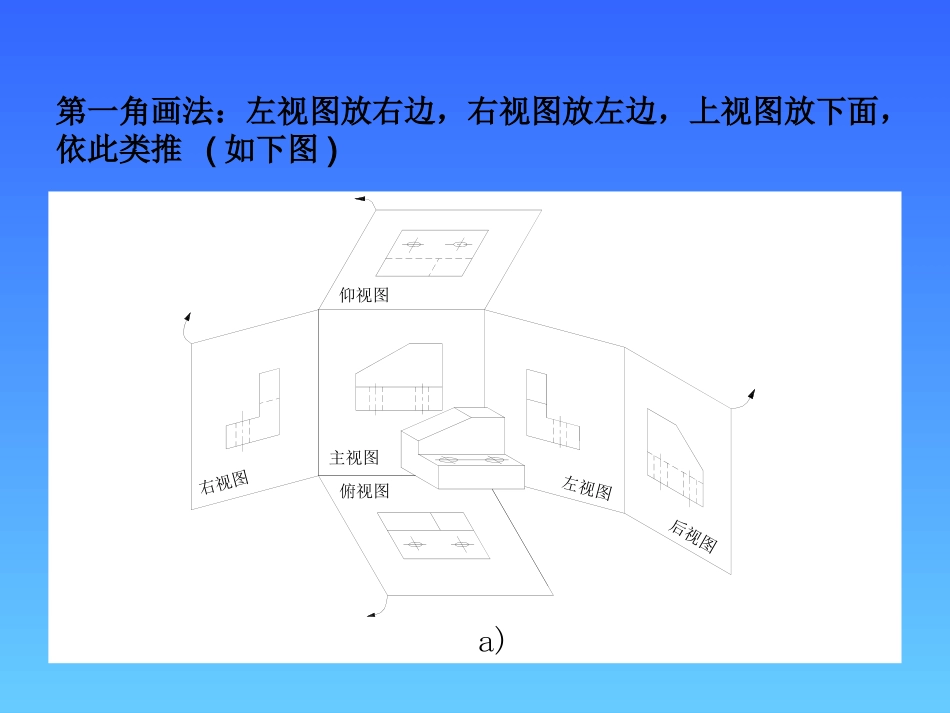

1.2基本视图有两种画法：第一角法（第一象限法）凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。亦称第一象限法。第三角法（第三象限法）凡将物体置於第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。亦称第三象限法。欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。我国的投影体制：技术图样应采用正投影法绘制，并优先采用第一角画法，必要时才允许使用第三角画法。一般在国营企业，所有的图纸都是采用第一角画法。1.2.1第一角画法第一角法在图纸中的标记：第一角画法：左视图放右边，右视图放左边，上视图放下面，依此类推(如下图)右视图后视图a)主视图俯视图仰视图左视图美国采用第三角投影制，故有「美式投影制」之称呼。除美国(ANSI)外，尚盛行於美洲地区。1.2.2第三角画法第三角法在图纸中的标记：注意：我厂内部是采用第三角画法。第三角画法：左视图放左边，右视图放右边，上视图放上面，依此类推(如下图)左视1.2.3第三角画法与第一角画法的比较⑴视图的名称和位置关系不同⑵反映机件的部位有所不同前前后后前前后后上上上上下下下下左左左左右右右右第一角画法第三角画法顶视前视右视主视俯视
