电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

电泳缺陷分析VIP免费

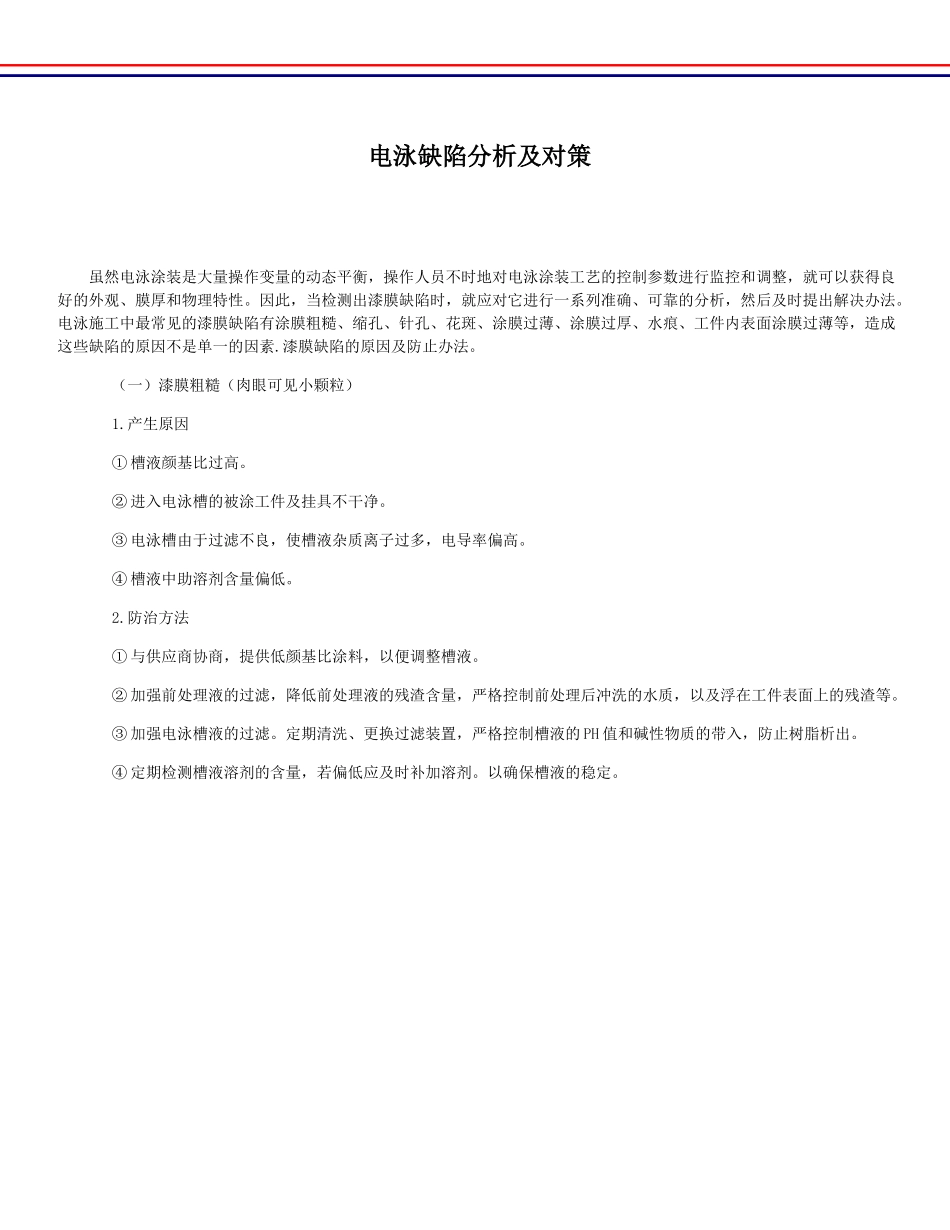

电泳缺陷分析_第1页
1/10

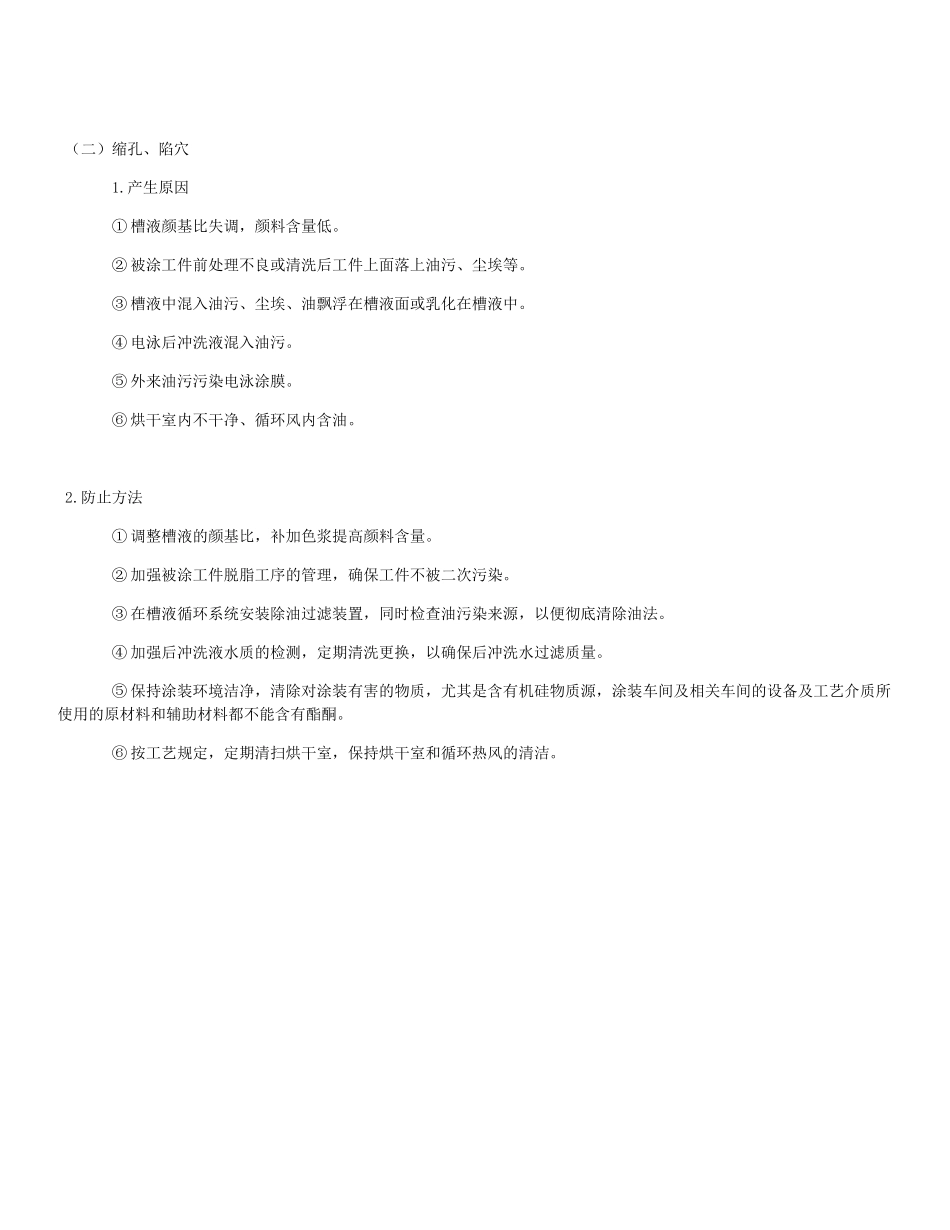

电泳缺陷分析_第2页
2/10

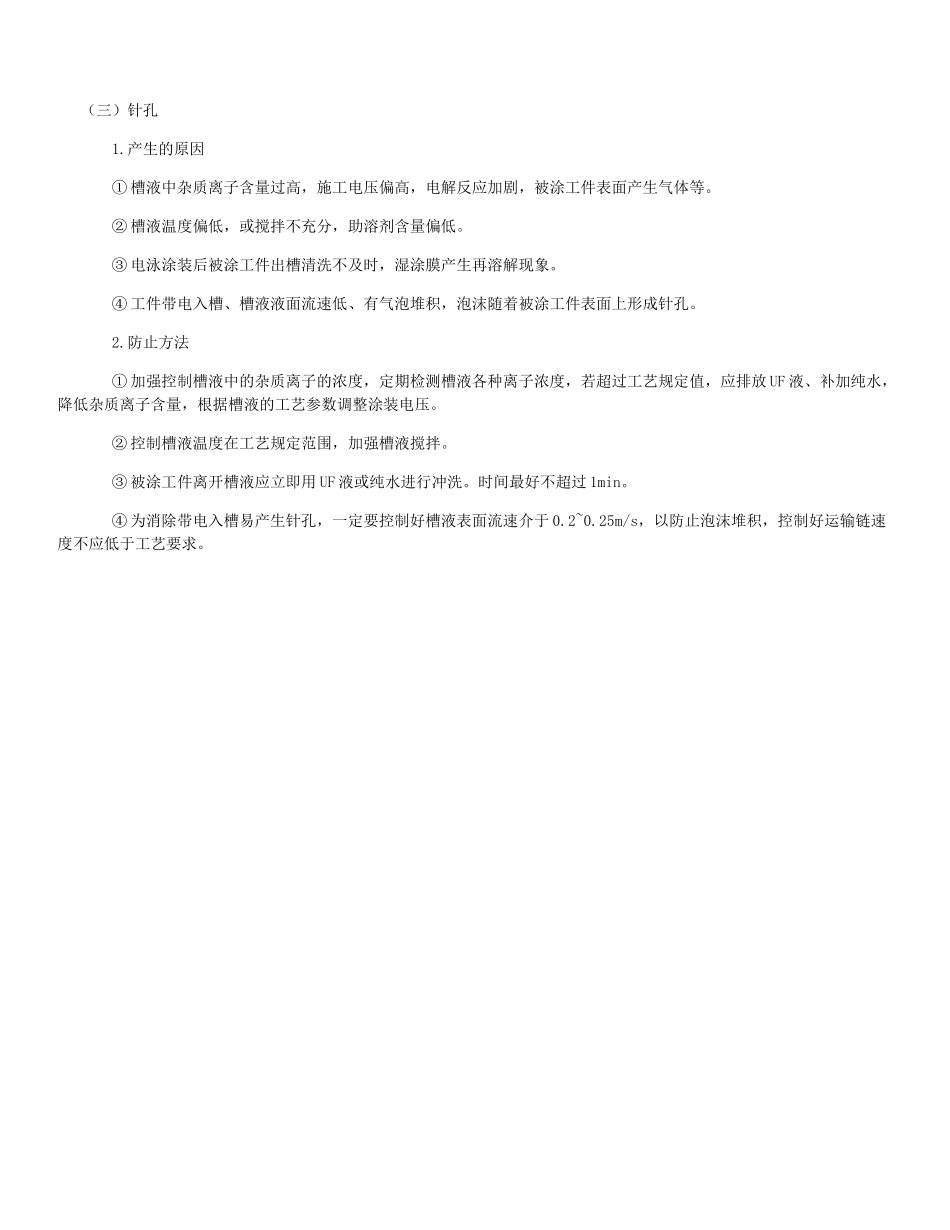

电泳缺陷分析_第3页
3/10
电泳缺陷分析及对策虽然电泳涂装是大量操作变量的动态平衡,操作人员不时地对电泳涂装工艺的控制参数进行监控和调整,就可以获得良好的外观、膜厚和物理特性。因此,当检测出漆膜缺陷时,就应对它进行一系列准确、可靠的分析,然后及时提出解决办法。电泳施工中最常见的漆膜缺陷有涂膜粗糙、缩孔、针孔、花斑、涂膜过薄、涂膜过厚、水痕、工件内表面涂膜过薄等,造成这些缺陷的原因不是单一的因素.漆膜缺陷的原因及防止办法。(一)漆膜粗糙(肉眼可见小颗粒)1.产生原因①槽液颜基比过高。②进入电泳槽的被涂工件及挂具不干净。③电泳槽由于过滤不良,使槽液杂质离子过多,电导率偏高。④槽液中助溶剂含量偏低。2.防治方法①与供应商协商,提供低颜基比涂料,以便调整槽液。②加强前处理液的过滤,降低前处理液的残渣含量,严格控制前处理后冲洗的水质,以及浮在工件表面上的残渣等。③加强电泳槽液的过滤。定期清洗、更换过滤装置,严格控制槽液的PH值和碱性物质的带入,防止树脂析出。④定期检测槽液溶剂的含量,若偏低应及时补加溶剂。以确保槽液的稳定。(二)缩孔、陷穴1.产生原因①槽液颜基比失调,颜料含量低。②被涂工件前处理不良或清洗后工件上面落上油污、尘埃等。③槽液中混入油污、尘埃、油飘浮在槽液面或乳化在槽液中。④电泳后冲洗液混入油污。⑤外来油污污染电泳涂膜。⑥烘干室内不干净、循环风内含油。2.防止方法①调整槽液的颜基比,补加色浆提高颜料含量。②加强被涂工件脱脂工序的管理,确保工件不被二次污染。③在槽液循环系统安装除油过滤装置,同时检查油污染来源,以便彻底清除油法。④加强后冲洗液水质的检测,定期清洗更换,以确保后冲洗水过滤质量。⑤保持涂装环境洁净,清除对涂装有害的物质,尤其是含有机硅物质源,涂装车间及相关车间的设备及工艺介质所使用的原材料和辅助材料都不能含有酯酮。⑥按工艺规定,定期清扫烘干室,保持烘干室和循环热风的清洁。(三)针孔1.产生的原因①槽液中杂质离子含量过高,施工电压偏高,电解反应加剧,被涂工件表面产生气体等。②槽液温度偏低,或搅拌不充分,助溶剂含量偏低。③电泳涂装后被涂工件出槽清洗不及时,湿涂膜产生再溶解现象。④工件带电入槽、槽液液面流速低、有气泡堆积,泡沫随着被涂工件表面上形成针孔。2.防止方法①加强控制槽液中的杂质离子的浓度,定期检测槽液各种离子浓度,若超过工艺规定值,应排放UF液、补加纯水,降低杂质离子含量,根据槽液的工艺参数调整涂装电压。②控制槽液温度在工艺规定范围,加强槽液搅拌。③被涂工件离开槽液应立即用UF液或纯水进行冲洗。时间最好不超过1min。④为消除带电入槽易产生针孔,一定要控制好槽液表面流速介于0.2~0.25m/s,以防止泡沫堆积,控制好运输链速度不应低于工艺要求。(四)花斑1.产生原因①工件表面处理不好,硅烷膜不均匀。②硅烷后的水质不好,水洗不充分。③前处理后被涂工件二次污染。2.防治方法①查找原因,提高表面预处理质量。②加强硅烷后冲洗设备的检查,开线前检查喷嘴是否堵塞,以确保喷嘴压力在工艺规定范围内。③保持涂装环境清洁,以防止前处理后的工件二次污染。(五)涂膜过薄1.产生原因①槽液固体分偏低。②槽液助溶剂含量偏低。③槽液温度低于工艺规定的范围。④槽液的PH值太低。⑤槽液更新时间过长,槽液电导率偏低。⑥泳涂电压偏低,泳涂时间不足。2.防治方法①按照工艺要求,保证固体分在工艺规定范围内,补加原漆提高固体分。②定期检测槽液溶剂含量,尤其是在夏季,适当补加剂,使溶剂含量在工艺规定范围内。③定期检修热交换装置,温控系统,以确保槽液温度控制在工艺范围内。④补加低中和度涂料或利用极液的排放,调整PH值,使槽液的PH值在工艺规定值范围内。⑤加速槽液更新,减少UF液的损失。⑥适当提高泳涂电压,延长泳涂时间。(六)涂膜过厚1.产生原因①槽液固体分偏高。②槽液助溶剂含量偏高。③槽液的温度偏高。④槽液的电导率高。⑤工件泳涂时间过长。(由于停电造成等)。⑥泳涂电压偏高。2.防治方法①为了提高涂膜质量,降低成本,严格控制固体分在工艺规定范围内。②定期检测溶剂含量,用添加纯水,排...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

电泳缺陷分析

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
