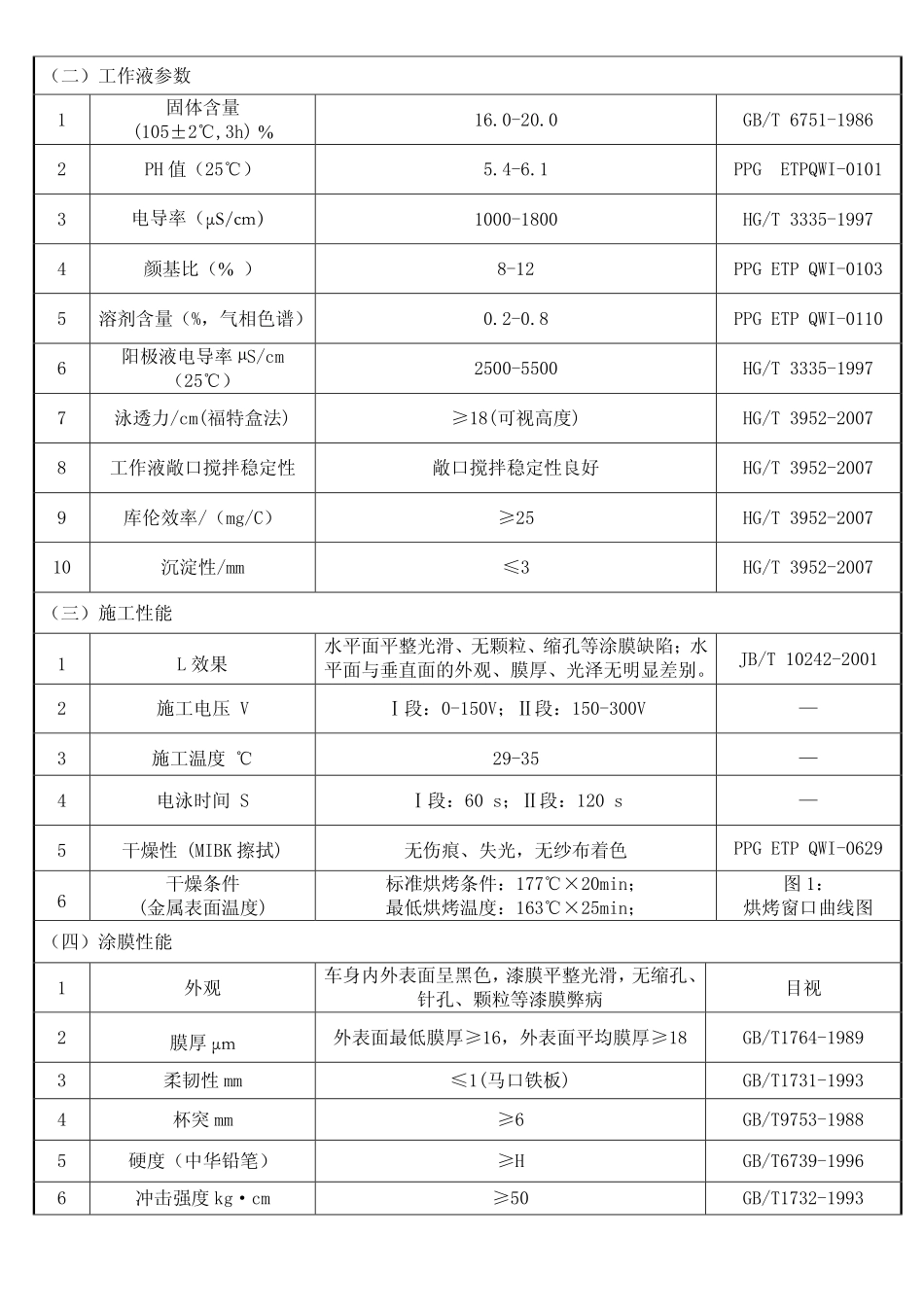

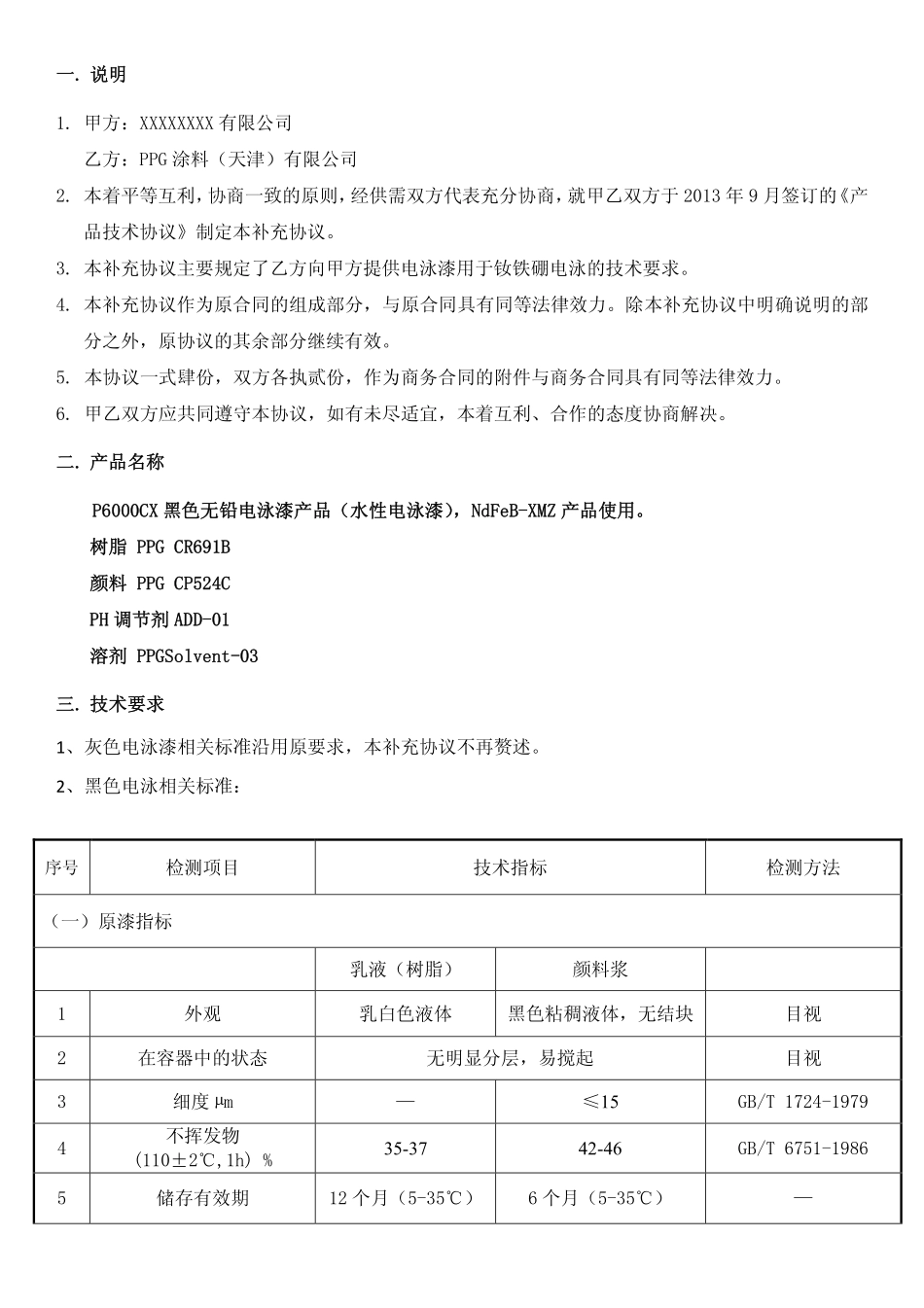

编号：PPG电泳漆产品技术协议（补充协议）XXXXXXXX有限公司2015年01月02日一.说明1.甲方：XXXXXXXX有限公司乙方：PPG涂料（天津）有限公司2.本着平等互利，协商一致的原则，经供需双方代表充分协商，就甲乙双方于2013年9月签订的《产品技术协议》制定本补充协议。3.本补充协议主要规定了乙方向甲方提供电泳漆用于钕铁硼电泳的技术要求。4.本补充协议作为原合同的组成部分，与原合同具有同等法律效力。除本补充协议中明确说明的部分之外，原协议的其余部分继续有效。5.本协议一式肆份，双方各执贰份，作为商务合同的附件与商务合同具有同等法律效力。6.甲乙双方应共同遵守本协议，如有未尽适宜，本着互利、合作的态度协商解决。二.产品名称P6000CX黑色无铅电泳漆产品（水性电泳漆），NdFeB-XMZ产品使用。树脂PPGCR691B颜料PPGCP524CPH调节剂ADD-01溶剂PPGSolvent-03三.技术要求1、灰色电泳漆相关标准沿用原要求，本补充协议不再赘述。2、黑色电泳相关标准：序号检测项目技术指标检测方法（一）原漆指标乳液（树脂）颜料浆1外观乳白色液体黑色粘稠液体，无结块目视2在容器中的状态无明显分层，易搅起目视3细度µm—≤15GB/T1724-19794不挥发物(110±2℃,1h)%35-3742-46GB/T6751-19865储存有效期12个月（5-35℃）6个月（5-35℃）—（二）工作液参数1固体含量(105±2℃,3h)%16.0-20.0GB/T6751-19862PH值（25℃）5.4-6.1PPGETPQWI-01013电导率（µS/cm）1000-1800HG/T3335-19974颜基比（%）8-12PPGETPQWI-01035溶剂含量（%，气相色谱）0.2-0.8PPGETPQWI-01106阳极液电导率µS/cm（25℃）2500-5500HG/T3335-19977泳透力/cm(福特盒法)≥18(可视高度)HG/T3952-20078工作液敞口搅拌稳定性敞口搅拌稳定性良好HG/T3952-20079库伦效率/（mg/C）≥25HG/T3952-200710沉淀性/mm≤3HG/T3952-2007（三）施工性能1L效果水平面平整光滑、无颗粒、缩孔等涂膜缺陷；水平面与垂直面的外观、膜厚、光泽无明显差别。JB/T10242-20012施工电压VⅠ段：0-150V；Ⅱ段：150-300V—3施工温度℃29-35—4电泳时间SⅠ段：60s；Ⅱ段：120s—5干燥性(MIBK擦拭)无伤痕、失光，无纱布着色PPGETPQWI-06296干燥条件(金属表面温度)标准烘烤条件：177℃×20min；最低烘烤温度：163℃×25min；图1：烘烤窗口曲线图（四）涂膜性能1外观车身内外表面呈黑色，漆膜平整光滑，无缩孔、针孔、颗粒等漆膜弊病目视2膜厚µm外表面最低膜厚≥16，外表面平均膜厚≥18GB/T1764-19893柔韧性mm≤1(马口铁板)GB/T1731-19934杯突mm≥6GB/T9753-19885硬度（中华铅笔）≥HGB/T6739-19966冲击强度kg·cm≥50GB/T1732-19937附着力级（1mm）0GB/T9286-19888光泽（60º）%65-85GB/T9754-19889锐边耐蚀性（168h）点≤50（平均）GB/T1771-200710耐酸性h24(0.5mol/LH2SO4)无异常GB/T9274-198811耐碱性h24(0.5mol/LNaOH)无异常GB/T9274-198812耐水性(40℃)h≥500，漆膜无变化，附着力0级或1级GB/T1733-199313耐盐雾试验h≥850h，单边扩蚀≤2mm，其它部位无起泡、无生锈等异常现象。GB/T1771-200714耐湿热性h72，漆膜无开裂脱落等现象，外观无明显变化，附着力0级或1级GB/T1740-198915有害物质的要求，须符合欧盟Reach法规的相关要求，并提供SGS报告图1：烘干窗口曲线图甲方：XXXXXXXX有限公司（章）代表：2015年01月02日乙方：PPG涂料（天津）有限公司（章）代表：2015年01月02日
