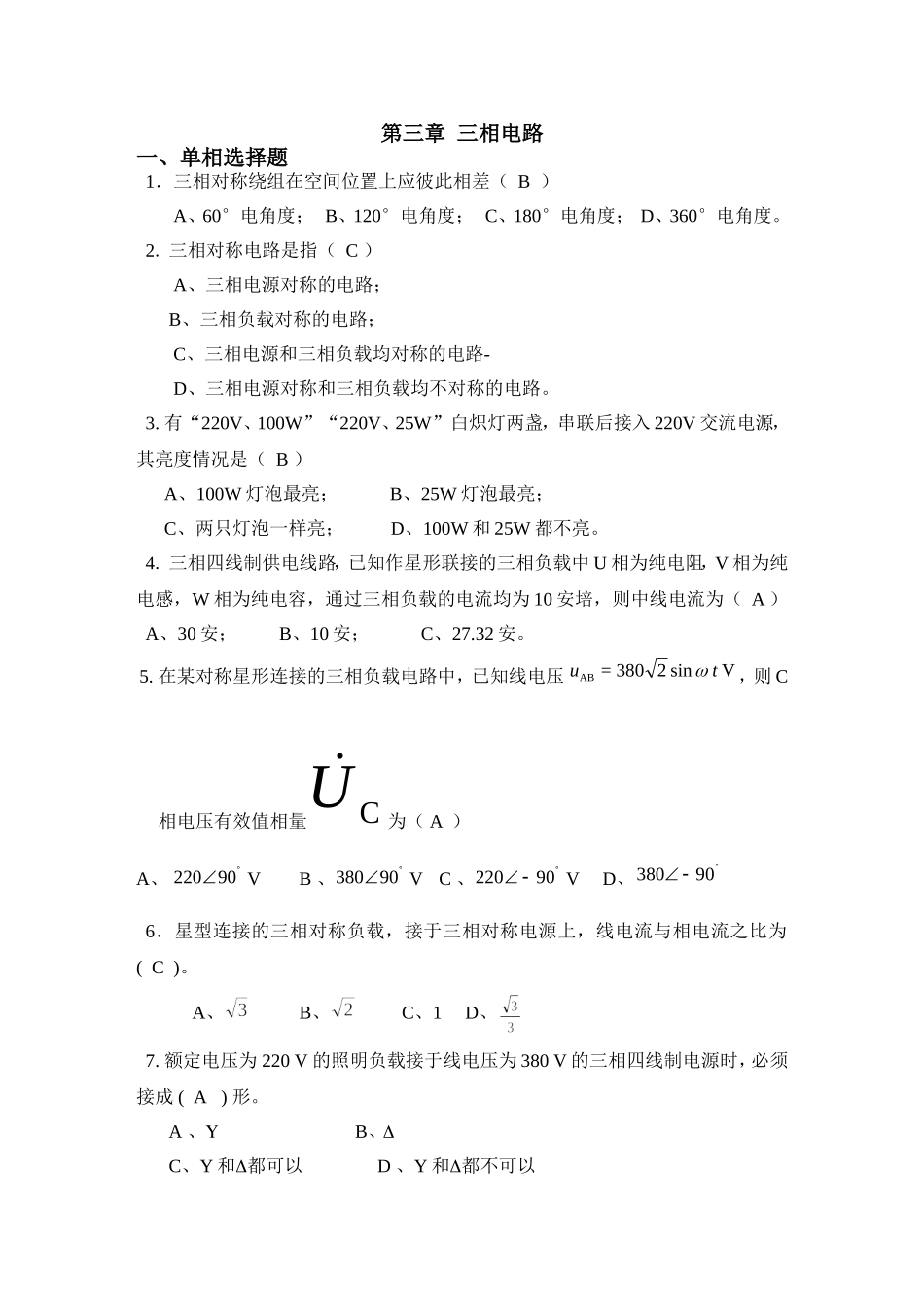

第三章三相电路一、单相选择题1．三相对称绕组在空间位置上应彼此相差（B）A、60°电角度；B、120°电角度；C、180°电角度；D、360°电角度。2.三相对称电路是指（C）A、三相电源对称的电路；B、三相负载对称的电路；C、三相电源和三相负载均对称的电路-D、三相电源对称和三相负载均不对称的电路。3.有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（B）A、100W灯泡最亮；B、25W灯泡最亮；C、两只灯泡一样亮；D、100W和25W都不亮。4.三相四线制供电线路，已知作星形联接的三相负载中U相为纯电阻，V相为纯电感，W相为纯电容，通过三相负载的电流均为10安培，则中线电流为（A）A、30安；B、10安；C、27.32安。5.在某对称星形连接的三相负载电路中，已知线电压utAB=V3802sin，则C相电压有效值相量CU为（A）A、22090VB、38090VC、22090VD、903806．星型连接的三相对称负载，接于三相对称电源上，线电流与相电流之比为(C)。A、B、C、1D、7.额定电压为220V的照明负载接于线电压为380V的三相四线制电源时，必须接成(A)形。A、B、C、Y和都可以D、Y和都不可以8．当三相交流发电机的三个绕组连接成星形时，若线电压，则相电压(D)。A、B、C、D、9.有一对称三相电动势，若U相电动势为则V相和W相电动势分别为（A）A、B、C、D、10．在三相交流电路中，三相堆成负载星形连接，三个线电流均为4A，则中线电流为（A）。A、0B、4AC、8AD、12A11.某三相电热电器，每相负载的电阻为55Ω，额定电流为4A，电源电压为380V，则三相电热电器用作（A）。A、Y连接B、△连接C、Y、△连接均可D、不能在该电源上使用二、填空题1．我国民用三相交流电的相电压是220伏，线电压是380伏，从相位关系上看，相电压滞后线电压30度。2．三相对称负载三角形电路中，线电压与相电压的关系是=，线电流与相电流的关系是=。3.对称三相负载作Y接，接在380V的三相四线制电源上。此时负载端的相电压等于倍线电压；相电流等于1倍的线电流；中线电流等于0。4.有一对称三相负载成星形联接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A，那么三相电路的有功功率为1760w；无功功率为1320w；视在功率为2200w。5．为了防止中线断开，中性线上不允许装设开关和熔断器。6.对称三相负载三角形连接，接在线电压为380V的三相电源上，已知线电流的有效值为10A，三相有功功率为6KW，则电路中的相电压为220V，相电流为A，功率因数为，三相负载的阻抗为。8.电力工程上常采用黄、绿、红三种颜色表示U、V、W三相。三、计算题1．下图所示的电路为三相对称电路，其线电压Ul=380V，每相负载R=6Ω。试求:相电压、相电流、线电流，并画出电压和电流的相量图。解：电路为三相对称电路，所以只要求出一相，即可知其他相。已知线电压幅值为380v，所以设，则2．在线电压为380V的三相电源上，接有两组电阻性对称负载，如下图所示。试求线路上的总线电流I和所有负载的有功功率。解：由于两组对称负载都是电阻性，所以计算较简单。22103380YPPYLYRUII（A）32.1738380333RURUILPL（A）32.3932.1722LLYLIII（A）也可以用相量法进行求解。由于三相负载对称，所以可以选用一相进行计算。设30/380ABU（V）则0/220aU（V）星接时的线电流和相电流相等，则0/22100/220YaaAYRUII（A）三角接时的线电压和相电压相等，则30/103830/380RUIABab（A）由角接时线电流和相电流的关系知，0/32.173030/10330/3abLII（A）所以0/32.390/32.170/22LLYLIII（A）即IL=39.32（A）3．一台三相交流电动机，定子绕组星形连接于线电压UL=380V的对称三相电源上，其线电流IL=2.2A，cosφ=0.8，试求每相绕组的阻抗Z。解：因三相交流电动机是对称负载，因此可选一相进行计算。三相负载作星接时3LpUU由于UL=380(V)，IL=2.2(A)则UP=220(V),Ip=2.2(A),2201002.2ppUZI（Ω）由阻抗三角形得808.0100COSZR（Ω）60801002222RZXL（Ω）所以Z=80+j60（Ω）...
