电子经纬仪DJD2电子经纬仪的使用方法VIP免费

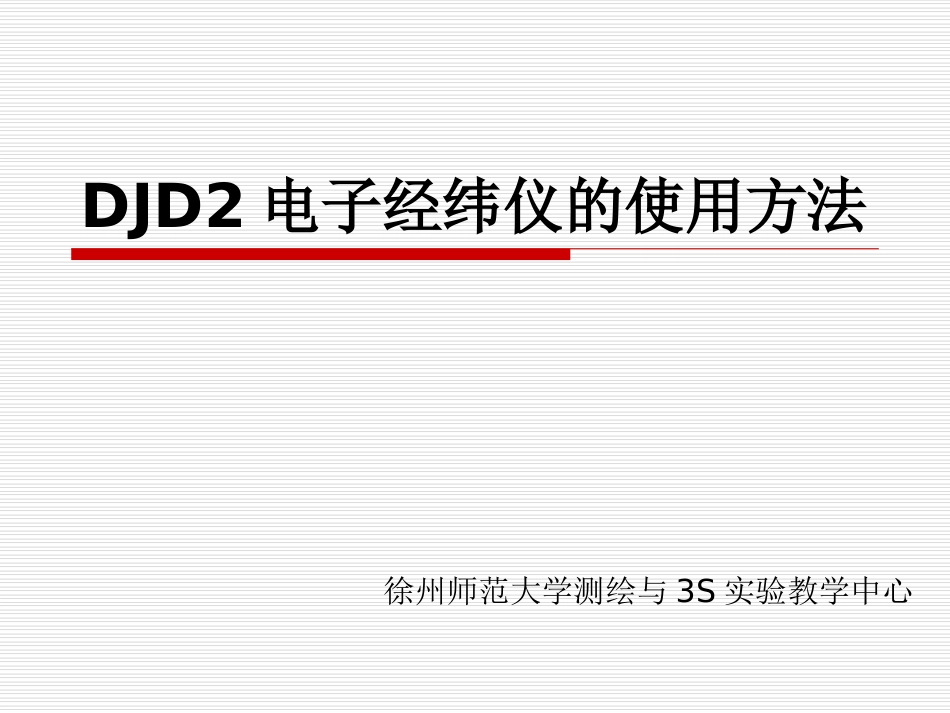

电子经纬仪DJD2电子经纬仪的使用方法_第1页
1/42
电子经纬仪DJD2电子经纬仪的使用方法_第2页
2/42

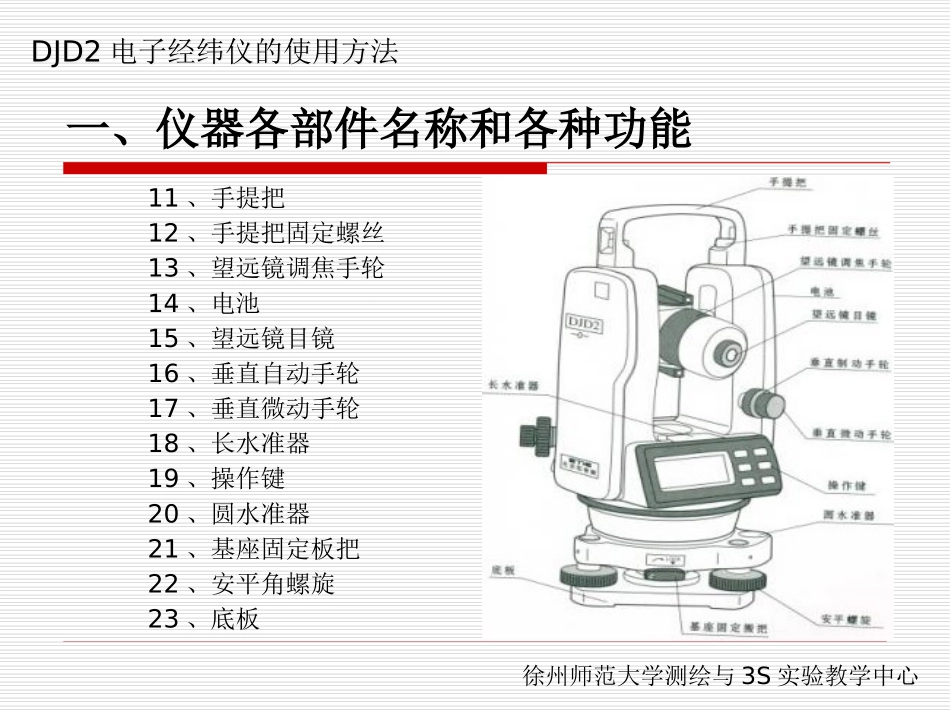

电子经纬仪DJD2电子经纬仪的使用方法_第3页
3/42
DJD2电子经纬仪的使用方法徐州师范大学测绘与3S实验教学中心徐州师范大学测绘与3S实验教学中心DJD2电子经纬仪的使用方法DJD2电子经纬仪的使用方法一、仪器各部件名称和各种功能一)仪器各部件名称1、望远镜物镜2、望远镜粗瞄器3、水平制动手轮4、水平微动手轮5、液晶显示器6、下水平制动手轮7、通讯接口(用于与EDM连接)8、仪器中心标记9、光学对点器10、RS-232C通讯接口徐州师范大学测绘与3S实验教学中心DJD2电子经纬仪的使用方法DJD2电子经纬仪的使用方法11、手提把12、手提把固定螺丝13、望远镜调焦手轮14、电池15、望远镜目镜16、垂直自动手轮17、垂直微动手轮18、长水准器19、操作键20、圆水准器21、基座固定板把22、安平角螺旋23、底板一、仪器各部件名称和各种功能徐州师范大学测绘与3S实验教学中心DJD2电子经纬仪的使用方法DJD2电子经纬仪的使用方法二)显示一、仪器各部件名称和各种功能显示标记显示单位GONG放样测量SO百分比%Z坐标功能键选择模式FE坐标倾斜校正模式TILTN坐标重复角度测量REP高差重复测量次数/角度平均值HAVG斜距重复测量角度累计Ht水平距离水平角左旋递增HLEDM工作水平角右旋递增HR电池电压垂直角V内容显示内容显示徐州师范大学测绘与3S实验教学中心DJD2电子经纬仪的使用方法DJD2电子经纬仪的使用方法一、仪器各部件名称和各种功能三)操作键徐州师范大学测绘与3S实验教学中心DJD2电子经纬仪的使用方法DJD2电子经纬仪的使用方法一、仪器各部件名称和各种功能距离测量模式增加闪烁数码▲闪烁数字向左或向右移动◄►电源开关POWE转换水平角置零OSET坐标测量模式N、E、Z坐标显示的转换垂直角显示垂直角/百分比选择ANG%显示器和视距板照明开关第二功能键选择FUNC重复角度测量REP固定水平角度HOLD记录键,按动一次保留数据,再按动一次传递数据REC右旋/左旋水平角(测量选择)R/L功能键名功能键名/SD/REHD徐州师范大学测绘与3S实验教学中心DJD2电子经纬仪的使用方法DJD2电子经纬仪的使用方法四)RS-232C串行信号接口一、仪器各部件名称和各种功能RS-232C串行信号接口用于DJD2与计算机或电子手簿的连接。通过它可将DJD2所测得的数据传递到计算机中,也可将计算机中的已知数据输入到DJD2仪器中。徐州师范大学测绘与3S实验教学中心DJD2电子经纬仪的使用方法DJD2电子经纬仪的使用方法一、仪器各部件名称和各种功能在各种模式下都可以输出以下数据:模式输出角度模式V.HR.(HL)水平距离、高差模式HD.V.HR(HL)VD斜距模式SD.V.HR(HL).HD坐标模式N.E.Z.HR(HL)重复角度模式Hm(平均数)Hn(总和)在跟踪测量模式中仅显示距离数据徐州师范大学测绘与3S实验教学中心DJD2电子经纬仪的使用方法DJD2电子经纬仪的使用方法二、测量准备一)安放仪器、准备测量对中、整平、同光学经纬仪二)开机1、开机:按POWE键开机,两秒钟内显示全部内容并显示零位2、旋转望远镜使垂直角置零徐州师范大学测绘与3S实验教学中心DJD2电子经纬仪的使用方法DJD2电子经纬仪的使用方法二、测量准备三)电压显示电池电压显示表明了电源工作状态徐州师范大学测绘与3S实验教学中心DJD2电子经纬仪的使用方法DJD2电子经纬仪的使用方法四)电池的更换二、测量准备1、拆卸电池向下按动按块卸下电池,如图所示:2、安装将随机电池的底板突起卡入主机,朝仪器方向推动电池。直至卡入位置为止。徐州师范大学测绘与3S实验教学中心DJD2电子经纬仪的使用方法DJD2电子经纬仪的使用方法五)垂直角倾斜改正二、测量准备徐州师范大学测绘与3S实验教学中心DJD2电子经纬仪的使用方法DJD2电子经纬仪的使用方法当倾斜传感器工作时,就会显示对垂直角和水平角的误差的自动校。为了保证精确测量角度,必须接通各传感器,显示值可用于精确“整平仪器,如果仪器倾斜过多,屏幕显示b”,说明仪器超出了自动补偿范围,应用手动操作整平仪器。当遇到不稳定的环境或大风天气,垂直角和水平角的显示会发生不稳定,此时可以关闭自动倾斜校正功能。如何设置和关闭自动倾斜校正功能,我们后面再讲。二、测量准备徐州师范大学测绘与3S实验教学中心DJD2电子经纬仪的使用方法DJD2电子经纬仪的使用方法确定处于测角模式瞄准B③瞄准第二个目...
