多功能数字电子钟设计报告VIP免费

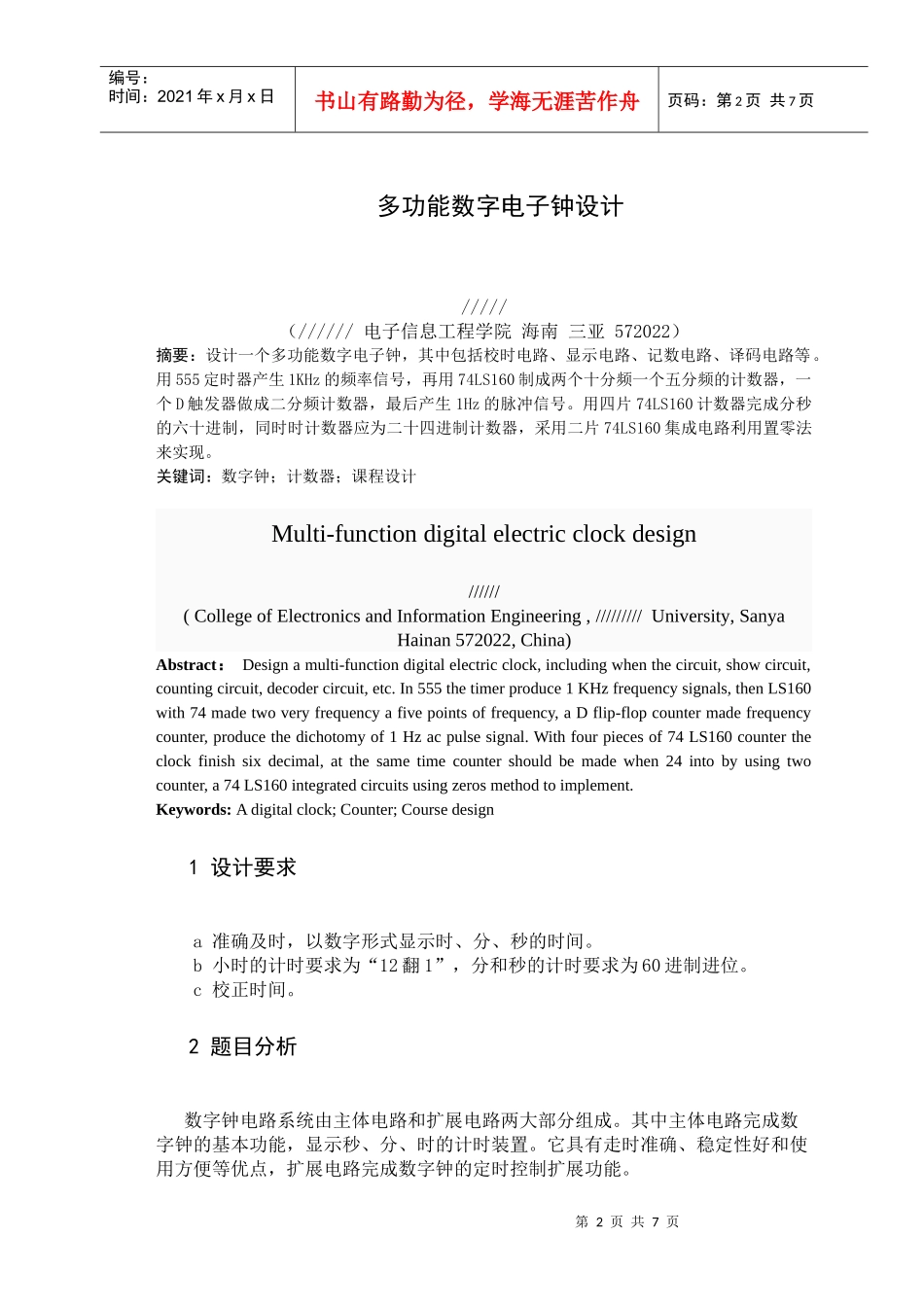

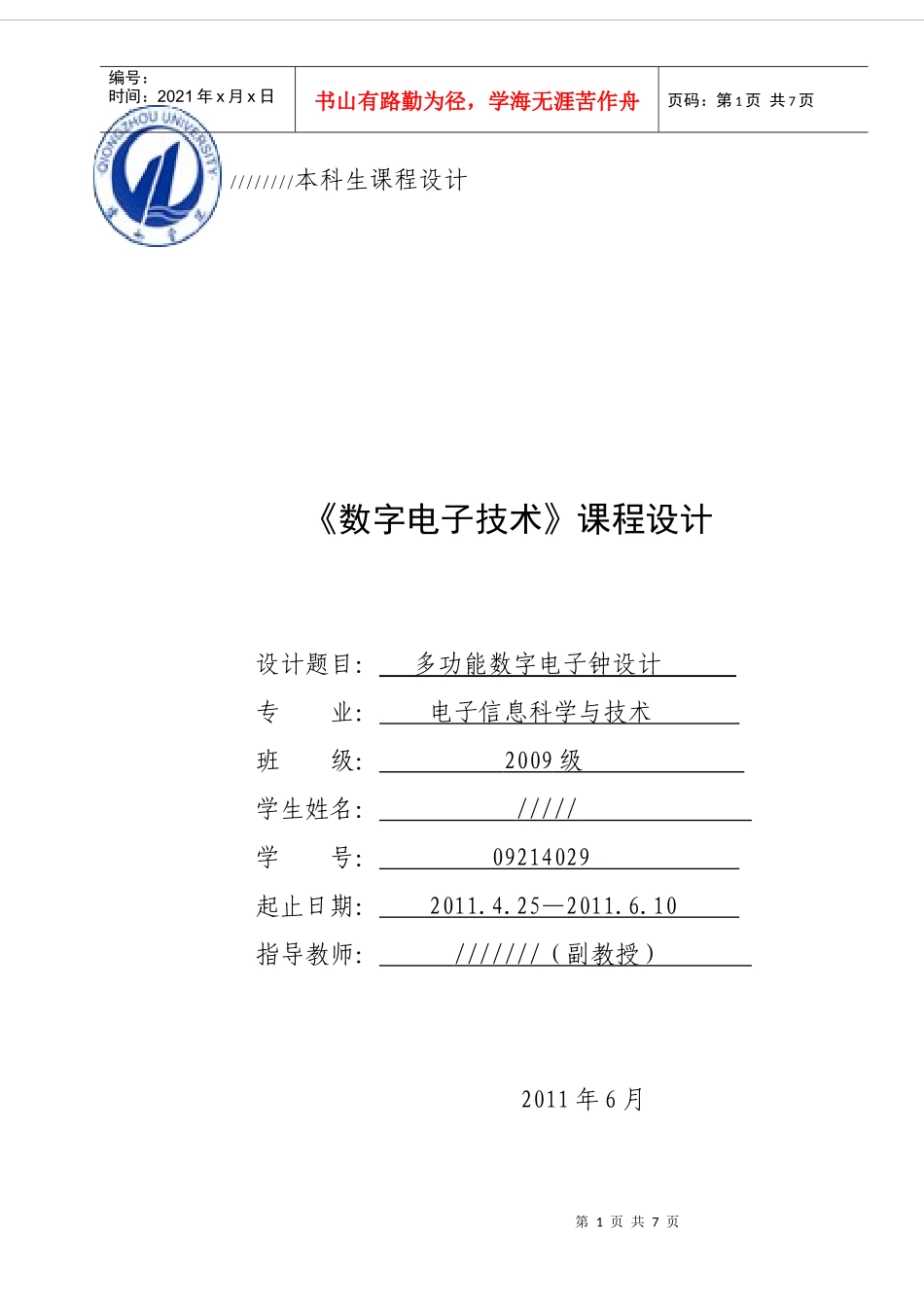

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页////////本科生课程设计《数字电子技术》课程设计设计题目：多功能数字电子钟设计专业：电子信息科学与技术班级：2009级学生姓名：/////学号：09214029起止日期：2011.4.25—2011.6.10指导教师：///////（副教授）2011年6月第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页多功能数字电子钟设计/////（//////电子信息工程学院海南三亚572022）摘要：设计一个多功能数字电子钟，其中包括校时电路、显示电路、记数电路、译码电路等。用555定时器产生1KHz的频率信号，再用74LS160制成两个十分频一个五分频的计数器，一个D触发器做成二分频计数器，最后产生1Hz的脉冲信号。用四片74LS160计数器完成分秒的六十进制，同时时计数器应为二十四进制计数器，采用二片74LS160集成电路利用置零法来实现。关键词：数字钟；计数器；课程设计Multi-functiondigitalelectricclockdesign//////(CollegeofElectronicsandInformationEngineering,/////////University,SanyaHainan572022,China)Abstract：Designamulti-functiondigitalelectricclock,includingwhenthecircuit,showcircuit,countingcircuit,decodercircuit,etc.In555thetimerproduce1KHzfrequencysignals,thenLS160with74madetwoveryfrequencyafivepointsoffrequency,aDflip-flopcountermadefrequencycounter,producethedichotomyof1Hzacpulsesignal.Withfourpiecesof74LS160countertheclockfinishsixdecimal,atthesametimecountershouldbemadewhen24intobyusingtwocounter,a74LS160integratedcircuitsusingzerosmethodtoimplement.Keywords:Adigitalclock;Counter;Coursedesign1设计要求a准确及时，以数字形式显示时、分、秒的时间。b小时的计时要求为“12翻1”，分和秒的计时要求为60进制进位。c校正时间。2题目分析数字钟电路系统由主体电路和扩展电路两大部分组成。其中主体电路完成数字钟的基本功能，显示秒、分、时的计时装置。它具有走时准确、稳定性好和使用方便等优点，扩展电路完成数字钟的定时控制扩展功能。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页3整体构思振荡器产生的稳定的高频脉冲信号，作为数字钟的时间基准，然后经分频器输出标准脉冲。秒计数器计满60后向分计数器进位，分计数据计满60后向小时计数器进位，小时计数器按照“24进1”规律计数。计数器的输出分别经译码器送显示器显示。计时出现误差时可以用校正电路校时、校分、校秒。数字电子钟的逻辑框图如图1所示图1数字钟逻辑图4具体实现4.1秒脉冲产生电路数字电子钟应具有标准的时间源，用它产生频率稳定的1HZ脉冲信号，称为秒脉冲，由于它直接影响到计时器走时的准确度，本实验首先采用555定时器产生1KHz的频率信号，再用74LS160制成两个十分频一个五分频的计数器，一个D触发器做成二分频计数器，最后产生1Hz的脉冲信号。如图1。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页图1脉冲信号4.2计数、译码、显示电路图2数字钟电路系统框图获得秒脉冲信号后，可根据60s为lmin，60min为1h，24h为一个计数周期(一天)的计数规律，分别确定秒、分、时的计数器。由于秒和分的显示均为60进制，因此它们可由二级十进制计数器组成，其中秒和分的个位为十进制计数器，十位为六进制计数器，可采用置零法来实现。用四片74LS160计数器完成分秒的六十进制。如图3A1555_VIRTUALGNDDISOUTRSTVCCTHRCONTRIR148k¦¸R348k¦¸C110nFC210nFVDD5V1032VCC5VU474LS160DQA14QB13QC12QD11RCO15A3B4C5D6ENP7ENT10~LOAD9~CLR1CLK2U174LS160DQA14QB13QC12QD11RCO15A3B4C5D6ENP7ENT10~LOAD9~CLR1CLK2U374LS160DQA14QB13QC12QD11RCO15A3B4C5D6ENP7ENT10~LOAD9~CLR1CLK2VCC5VU5NC7S00_5VU6A74LS74D1D21Q5~1Q6~1CLR11CLK3~1PR409VCC4VCC7VDD611125810第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页图3六十进制...
