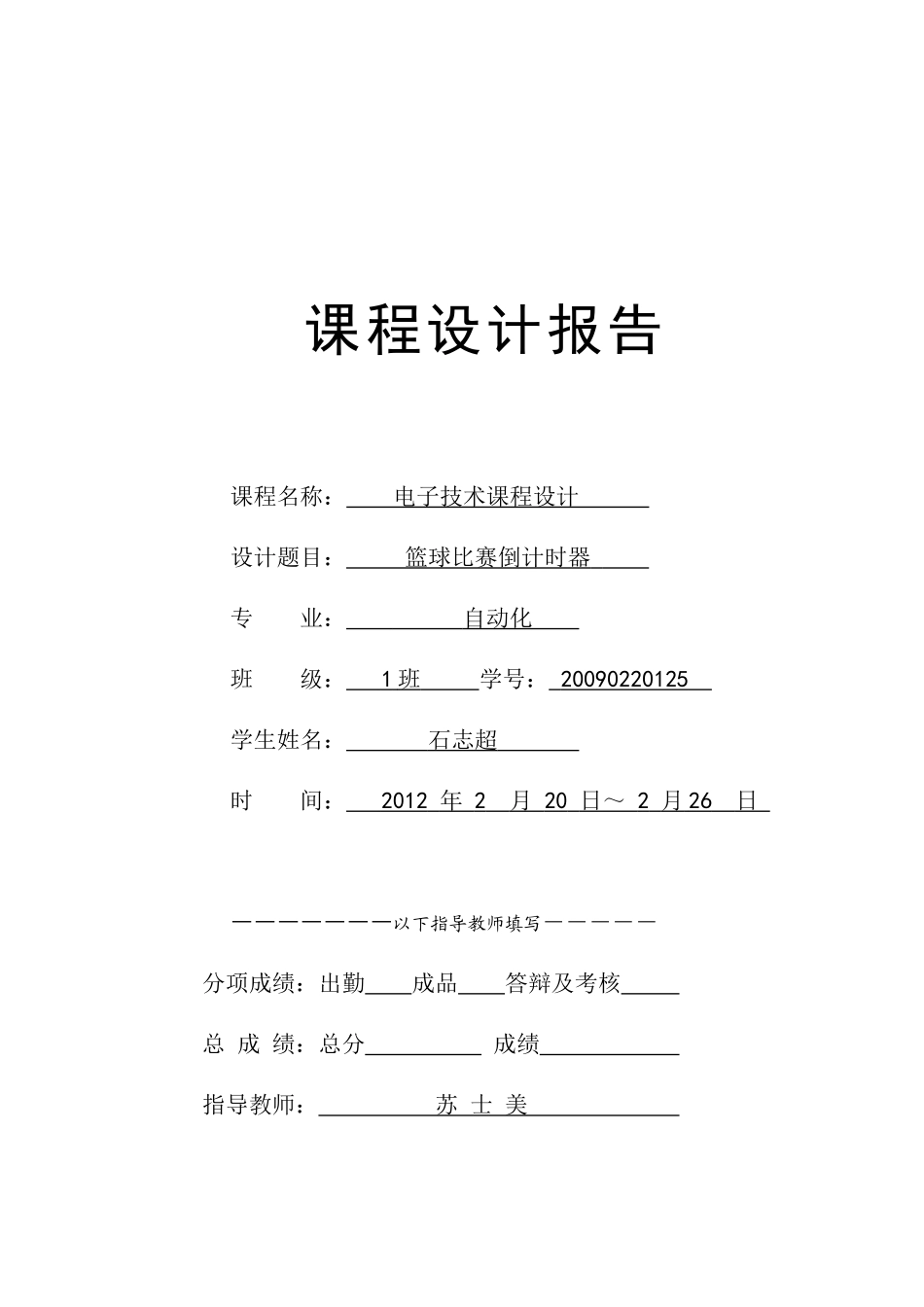

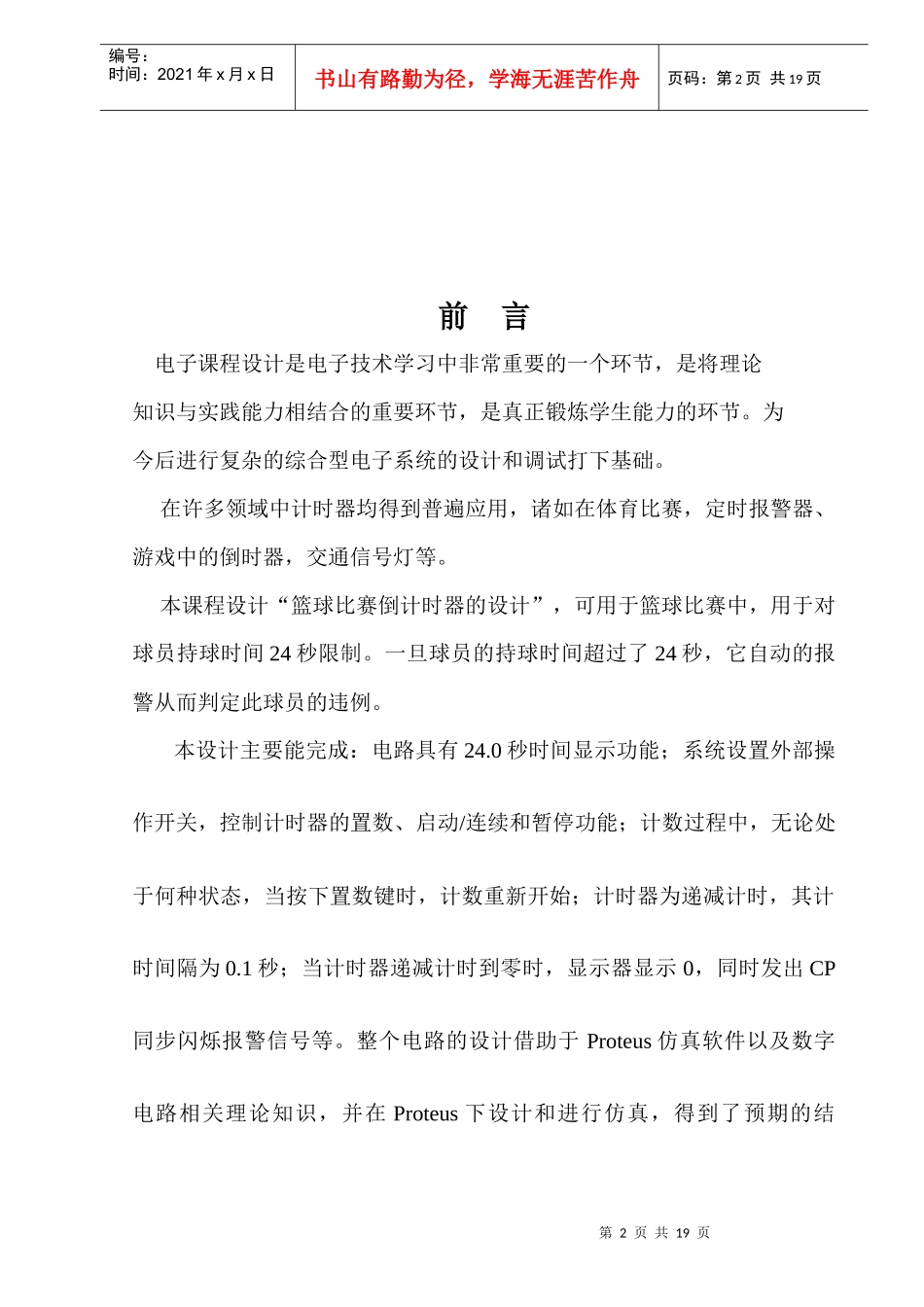

课程设计报告课程名称：电子技术课程设计设计题目：篮球比赛倒计时器专业：自动化班级：1班学号：20090220125学生姓名：石志超时间：2012年2月20日～2月26日―――――――以下指导教师填写―――――分项成绩：出勤成品答辩及考核总成绩：总分成绩指导教师：苏士美第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页前言电子课程设计是电子技术学习中非常重要的一个环节，是将理论知识与实践能力相结合的重要环节，是真正锻炼学生能力的环节。为今后进行复杂的综合型电子系统的设计和调试打下基础。在许多领域中计时器均得到普遍应用，诸如在体育比赛，定时报警器、游戏中的倒时器，交通信号灯等。本课程设计“篮球比赛倒计时器的设计”，可用于篮球比赛中，用于对球员持球时间24秒限制。一旦球员的持球时间超过了24秒，它自动的报警从而判定此球员的违例。本设计主要能完成：电路具有24.0秒时间显示功能；系统设置外部操作开关，控制计时器的置数、启动/连续和暂停功能；计数过程中，无论处于何种状态，当按下置数键时，计数重新开始；计时器为递减计时，其计时间隔为0.1秒；当计时器递减计时到零时，显示器显示0，同时发出CP同步闪烁报警信号等。整个电路的设计借助于Proteus仿真软件以及数字电路相关理论知识，并在Proteus下设计和进行仿真，得到了预期的结第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页果。目录第1章绪论…………………………………………………………………………11.1课程设计意义………………………………………………………………..11.2设计任务及要求…………………………………………………………………11.2.1设计任务……………………………………………….……………………11.2.2基本要求及目标……………………………………………………..…….1第2章电路框图及工作原理………………………………………………………12.1设计方案…………………………………………………………………………12.2电路框图…………………………………………………………………………2第3章单元电路的设计…………………………………………………...………23.124进制计数器的设计………………………………………………….………..23.2数码显示电路的设计………………………………………………..………….43.30.1秒脉冲的设计….…………………………………………………..……53.4报警电路的设计………………………………………………………..………73.5整机工作原理………………………………………………………..………7第4章电路仿真……………………………………………………………...……..8心得体会……………………………………………………………………….……..10第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页参考文献……………………………………………………………………..……….11第1章绪论1.1课程设计意义电子课程设计是学生在修完“数字电子技术基础”、“模拟电子技术基础”和“电子技术基础实验”后开设的设计课程。目的是锻炼学生综合运用电子技术基础知识以及动手的能力，提高学生使用中规模集成芯片以及调试较大型电子系统的能力，同时了解基本逻辑单元电路在实际生活中的应用，为今后进行复杂的综合型电子系统的设计和调试打下基础。通过课程设计，使学生加强对数字及模拟电子技术的理解，学会查阅资料、方案比较、方案选择以及原理图设计、计算、制作、调试等基本技能，增强分析、解决实际问题的能力。1.2设计任务及要求1.2.1设计任务1．电路具有24.0秒时间显示功能；第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页2．系统设置外部操作开关，控制计时器的置数、启动/连续和暂停功能；3．计数过程中，无论处于何种状态，当按下置数键时，计数重新开始。4．计时器为递减计时，其计时间隔为0.1秒；5．当计时器递减计时到零时，显示器显示0，同时发出CP同步闪...
