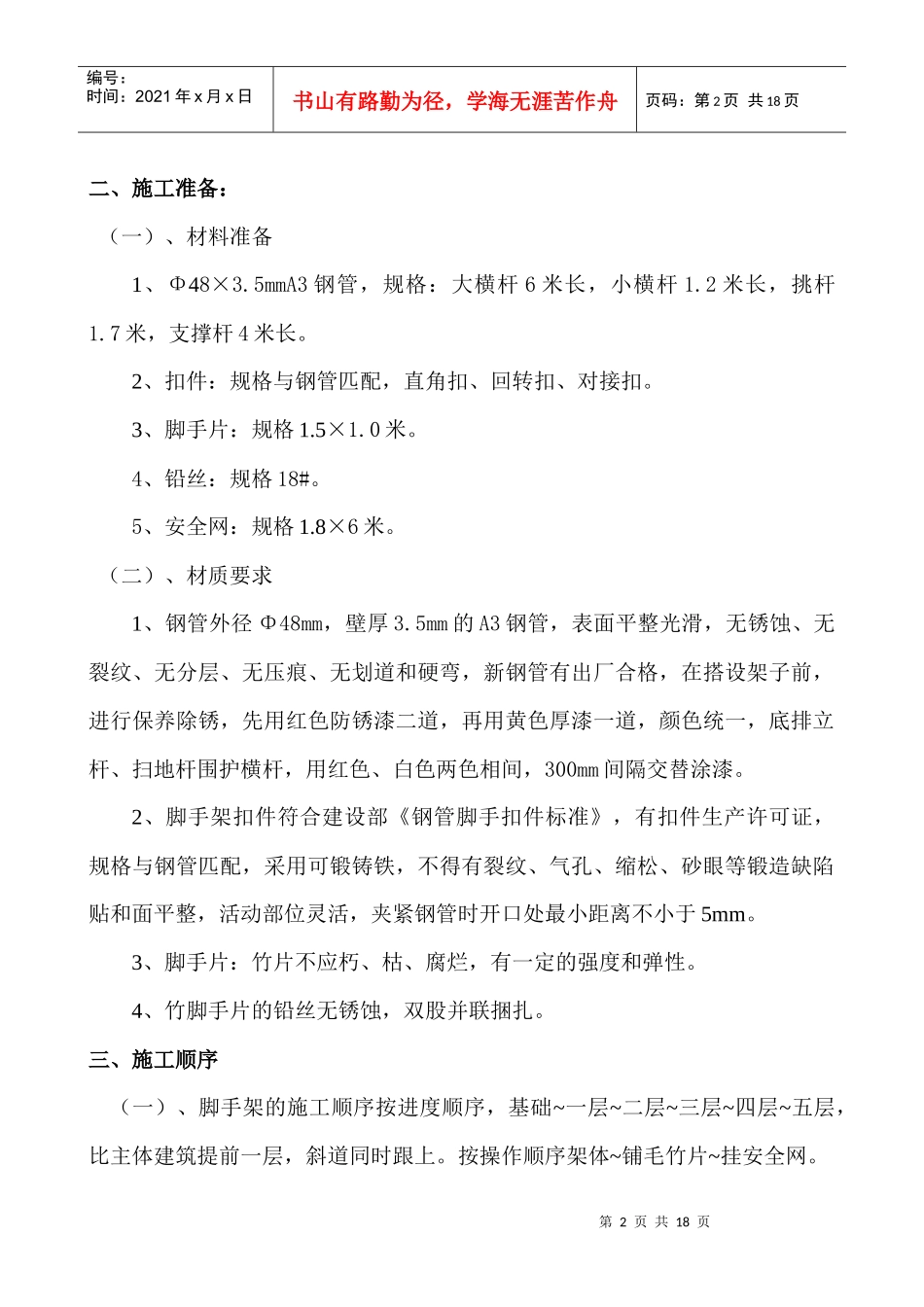

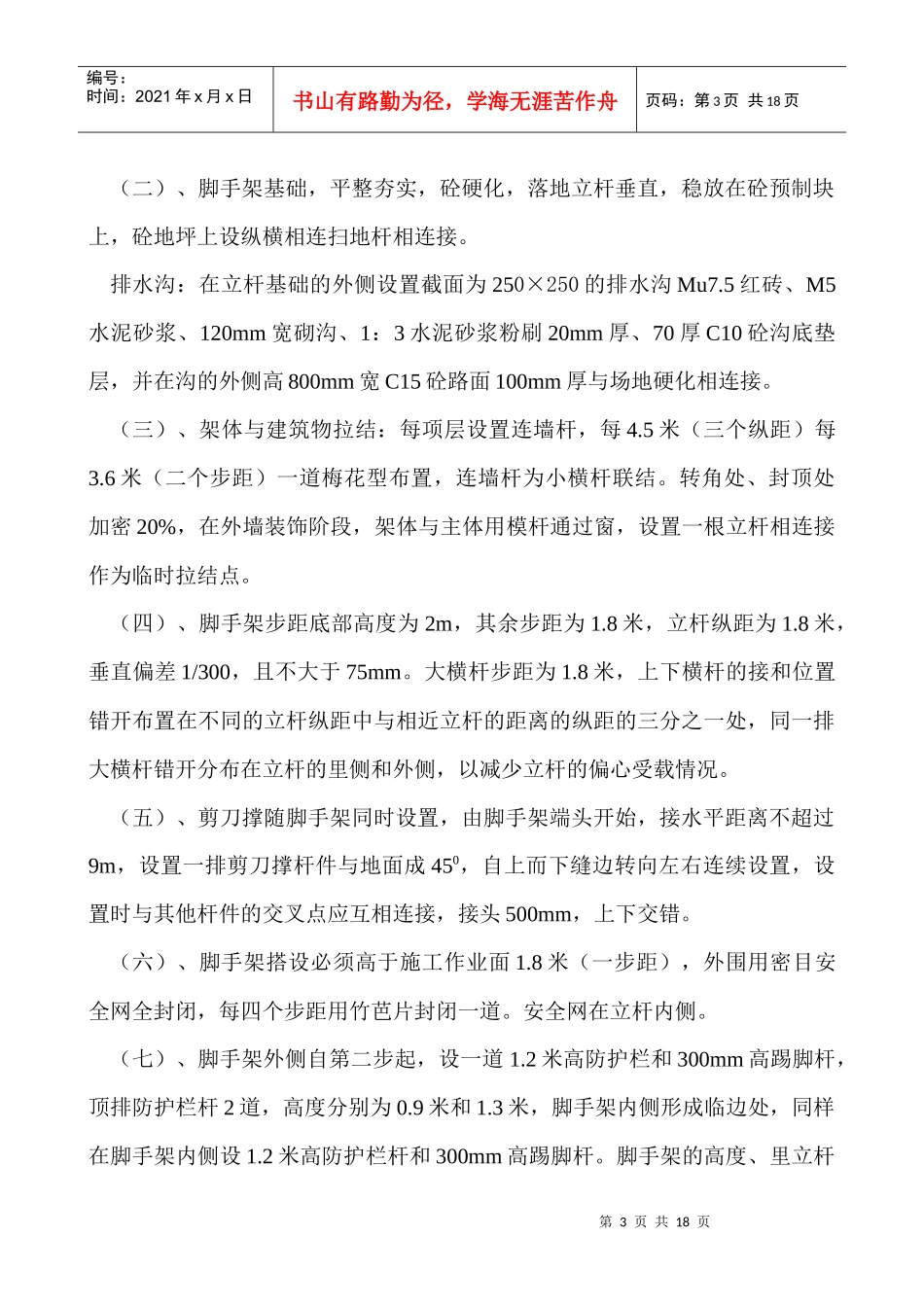

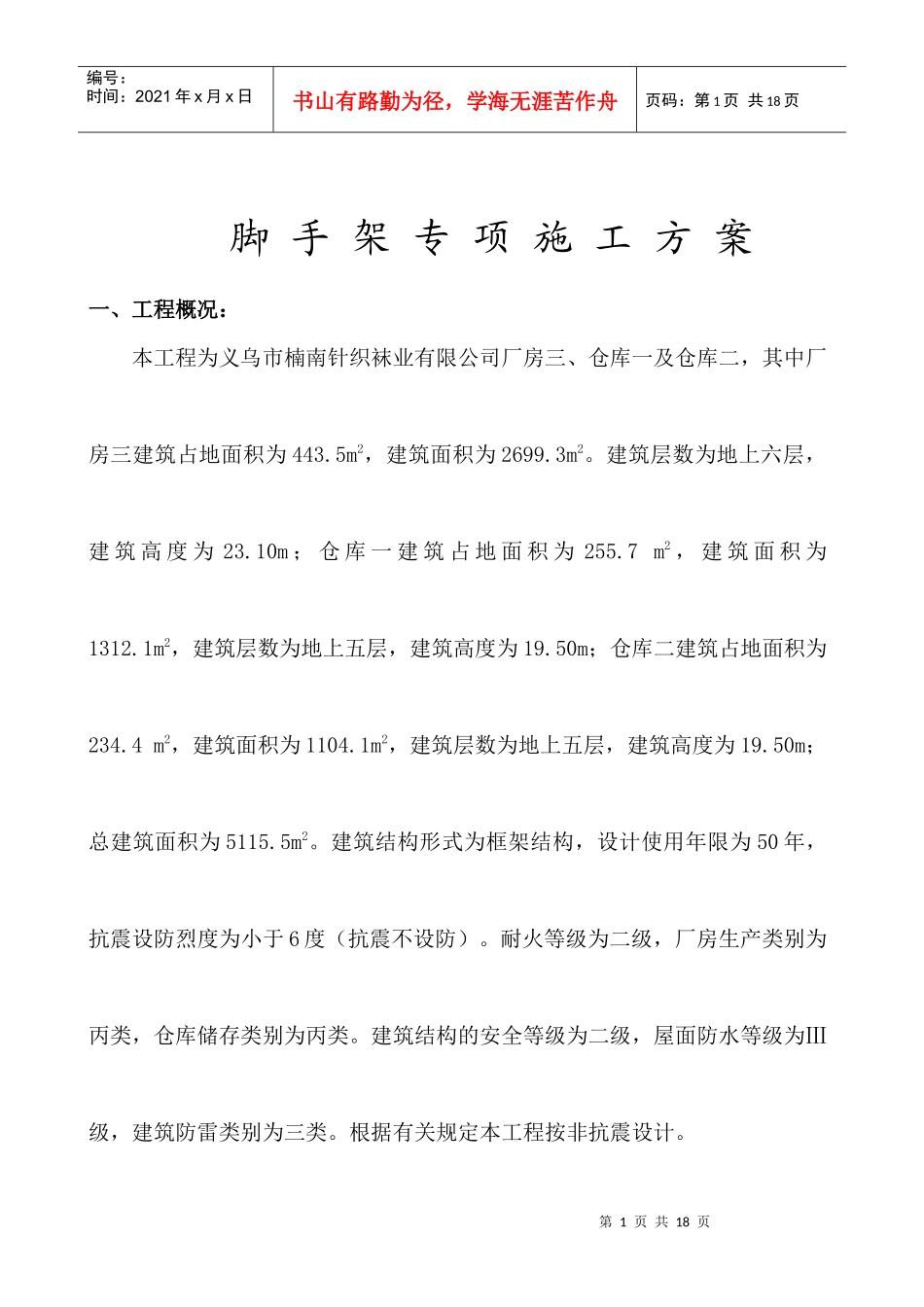

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页脚手架专项施工方案一、工程概况：本工程为义乌市楠南针织袜业有限公司厂房三、仓库一及仓库二，其中厂房三建筑占地面积为443.5m2，建筑面积为2699.3m2。建筑层数为地上六层，建筑高度为23.10m；仓库一建筑占地面积为255.7m2，建筑面积为1312.1m2，建筑层数为地上五层，建筑高度为19.50m；仓库二建筑占地面积为234.4m2，建筑面积为1104.1m2，建筑层数为地上五层，建筑高度为19.50m；总建筑面积为5115.5m2。建筑结构形式为框架结构，设计使用年限为50年，抗震设防烈度为小于6度（抗震不设防）。耐火等级为二级，厂房生产类别为丙类，仓库储存类别为丙类。建筑结构的安全等级为二级，屋面防水等级为Ⅲ级，建筑防雷类别为三类。根据有关规定本工程按非抗震设计。第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页二、施工准备：（一）、材料准备1、Φ48×3.5mmA3钢管，规格：大横杆6米长，小横杆1.2米长，挑杆1.7米，支撑杆4米长。2、扣件：规格与钢管匹配，直角扣、回转扣、对接扣。3、脚手片：规格1.5×1.0米。4、铅丝：规格18#。5、安全网：规格1.8×6米。（二）、材质要求1、钢管外径Φ48mm，壁厚3.5mm的A3钢管，表面平整光滑，无锈蚀、无裂纹、无分层、无压痕、无划道和硬弯，新钢管有出厂合格，在搭设架子前，进行保养除锈，先用红色防锈漆二道，再用黄色厚漆一道，颜色统一，底排立杆、扫地杆围护横杆，用红色、白色两色相间，300mm间隔交替涂漆。2、脚手架扣件符合建设部《钢管脚手扣件标准》，有扣件生产许可证，规格与钢管匹配，采用可锻铸铁，不得有裂纹、气孔、缩松、砂眼等锻造缺陷贴和面平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。3、脚手片：竹片不应朽、枯、腐烂，有一定的强度和弹性。4、竹脚手片的铅丝无锈蚀，双股并联捆扎。三、施工顺序（一）、脚手架的施工顺序按进度顺序，基础~一层~二层~三层~四层~五层，比主体建筑提前一层，斜道同时跟上。按操作顺序架体~铺毛竹片~挂安全网。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页（二）、脚手架基础，平整夯实，砼硬化，落地立杆垂直，稳放在砼预制块上，砼地坪上设纵横相连扫地杆相连接。排水沟：在立杆基础的外侧设置截面为250×250的排水沟Mu7.5红砖、M5水泥砂浆、120mm宽砌沟、1：3水泥砂浆粉刷20mm厚、70厚C10砼沟底垫层，并在沟的外侧高800mm宽C15砼路面100mm厚与场地硬化相连接。（三）、架体与建筑物拉结：每项层设置连墙杆，每4.5米（三个纵距）每3.6米（二个步距）一道梅花型布置，连墙杆为小横杆联结。转角处、封顶处加密20%，在外墙装饰阶段，架体与主体用模杆通过窗，设置一根立杆相连接作为临时拉结点。（四）、脚手架步距底部高度为2m，其余步距为1.8米，立杆纵距为1.8米，垂直偏差1/300，且不大于75mm。大横杆步距为1.8米，上下横杆的接和位置错开布置在不同的立杆纵距中与相近立杆的距离的纵距的三分之一处，同一排大横杆错开分布在立杆的里侧和外侧，以减少立杆的偏心受载情况。（五）、剪刀撑随脚手架同时设置，由脚手架端头开始，接水平距离不超过9m，设置一排剪刀撑杆件与地面成450，自上而下缝边转向左右连续设置，设置时与其他杆件的交叉点应互相连接，接头500mm，上下交错。（六）、脚手架搭设必须高于施工作业面1.8米（一步距），外围用密目安全网全封闭，每四个步距用竹芭片封闭一道。安全网在立杆内侧。（七）、脚手架外侧自第二步起，设一道1.2米高防护栏和300mm高踢脚杆，顶排防护栏杆2道，高度分别为0.9米和1.3米，脚手架内侧形成临边处，同样在脚手架内侧设1.2米高防护栏杆和300mm高踢脚杆。脚手架的高度、里立杆第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页低于檐口1.5米，防护栏杆和踢脚杆系受拉杆，搭接长度为500mm，水平接头上下错开，用二只扣件坚固，端头封头、各杆件的所出端头100mm，中横杆上下左右错开设置。（...
