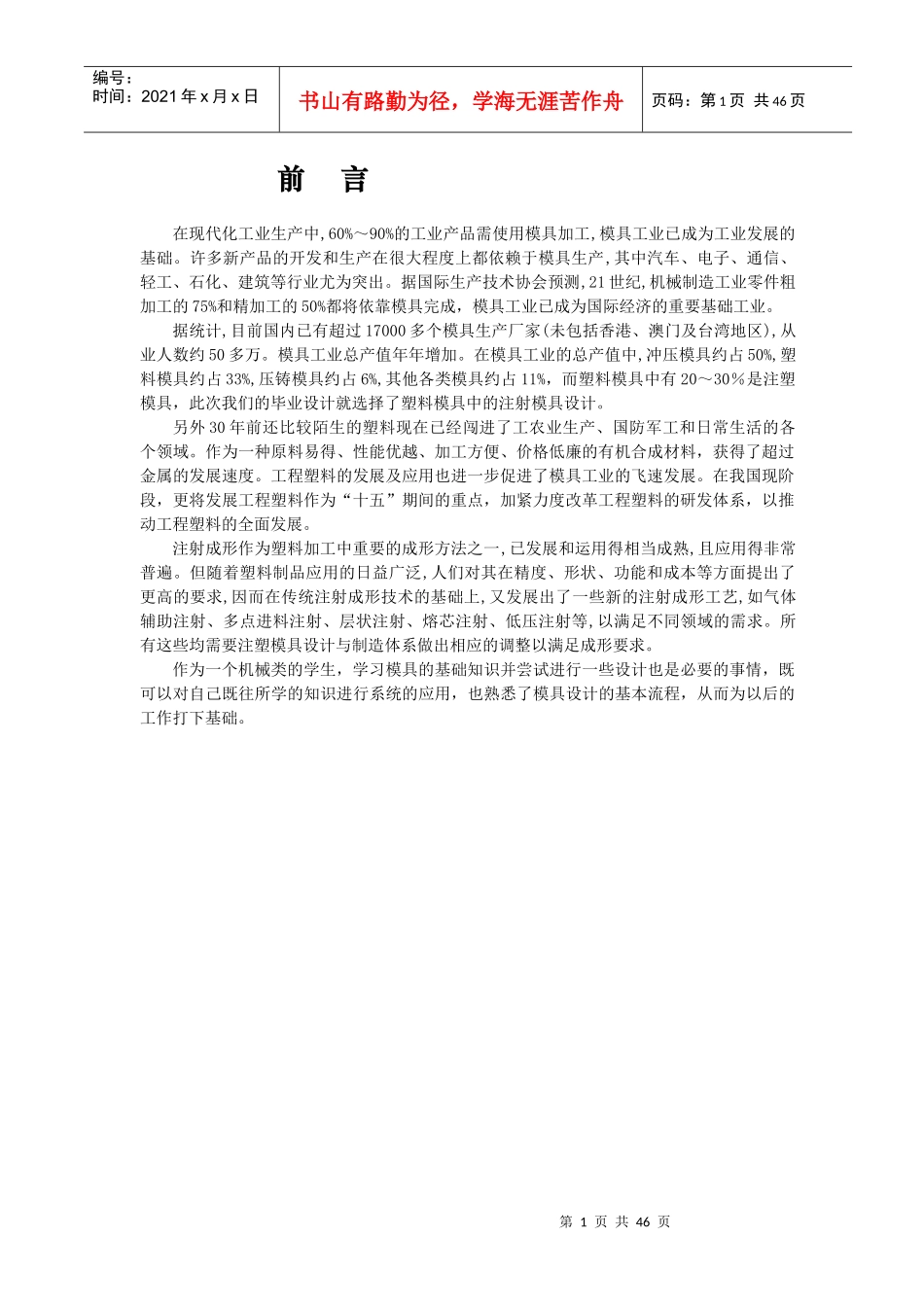

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页前言在现代化工业生产中,60%～90%的工业产品需使用模具加工,模具工业已成为工业发展的基础。许多新产品的开发和生产在很大程度上都依赖于模具生产,其中汽车、电子、通信、轻工、石化、建筑等行业尤为突出。据国际生产技术协会预测,21世纪,机械制造工业零件粗加工的75%和精加工的50%都将依靠模具完成，模具工业已成为国际经济的重要基础工业。据统计,目前国内已有超过17000多个模具生产厂家(未包括香港、澳门及台湾地区),从业人数约50多万。模具工业总产值年年增加。在模具工业的总产值中,冲压模具约占50%,塑料模具约占33%,压铸模具约占6%,其他各类模具约占11%，而塑料模具中有20～30％是注塑模具，此次我们的毕业设计就选择了塑料模具中的注射模具设计。另外30年前还比较陌生的塑料现在已经闯进了工农业生产、国防军工和日常生活的各个领域。作为一种原料易得、性能优越、加工方便、价格低廉的有机合成材料，获得了超过金属的发展速度。工程塑料的发展及应用也进一步促进了模具工业的飞速发展。在我国现阶段，更将发展工程塑料作为“十五”期间的重点，加紧力度改革工程塑料的研发体系，以推动工程塑料的全面发展。注射成形作为塑料加工中重要的成形方法之一,已发展和运用得相当成熟,且应用得非常普遍。但随着塑料制品应用的日益广泛,人们对其在精度、形状、功能和成本等方面提出了更高的要求,因而在传统注射成形技术的基础上,又发展出了一些新的注射成形工艺,如气体辅助注射、多点进料注射、层状注射、熔芯注射、低压注射等,以满足不同领域的需求。所有这些均需要注塑模具设计与制造体系做出相应的调整以满足成形要求。作为一个机械类的学生，学习模具的基础知识并尝试进行一些设计也是必要的事情，既可以对自己既往所学的知识进行系统的应用，也熟悉了模具设计的基本流程，从而为以后的工作打下基础。第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页DELL电脑部件注塑模具的设计工程技术学院02机械设计制造及其自动化陈嘉嘉学号：2002111015【摘要】本论文的主要内容为DELL公司电脑部件的注塑模具中对部件序号为DH205的设计，部件为壳体的外型。首先获得产品部件的外型实体模型（原外型设计运用Pro/ENGINEER建模），进行数据交换后存为STEP文件,然后利用UGNX3.0和UGMOLDWIZARD模块完成模具的设计，再进行CAE分析，主要是用塑料顾问对其进行模流分析和MSC进行模具顶杆的受力分析，通过不断分析改进和修整，使设计达到要求；通过所有检验后，完成注塑模具所有零件的零件图和模架的装配图。【关键词】注塑模、UGNX3.0、UGMOLDWIZARD.MoldflowPlasticAdvisers.MSC.patran【教师点评】该同学在DELL电脑部件DH205的注塑模具设计过程中，经过认真调研和方案论证，确定了具体模具设计方案，对模具产品的可行性和工艺进行了详细分析。采用UG等软件完成模具的设计，并采用塑料顾问及MSC软件进行模流分析和受力分析，经过不断改进和修正使设计结果达到要求。该同学以认真负责的工作态度出色的完成了整个注塑模具设计的全过程，具备了设计人员应有的基本素质和能力。点评教师:胡琳教授InjectionMoldDesignforthePartofDELLComputer【Abstract】ThisthesismainlyintroducethedesignforthepartofDellcorporationcoputerInjectionmold.Thepartisashell.Thepartno..isDH205.TheprocessofthedesignisthatfirstlysavingtheSTEPfileofthepartmodelwhichhasbeendesignedbyDELLcorporation(thepartsolidmodeliscreatedbyPro/ENGINEERWILDFIRE).ThenusetheUGNX3.0andUGMOLDWIZARDtofinishthedesignofmold,atlast,useMOLDFLOWPLASTICSADVISERStodomoldflowanalysisanduseMSC.patrantochecktheintensityoftheenjectpin.Thefinishedmoldcontainstwocavities.Ifthemoldpassallchecks,thenfinishthedrawingsofallpartsandthessemblydrawingabouttheinjectionmold.Atlastwriteouttheessay.【KeyWords】Injectionmold.UGNX3.0.UGMOLDWIZARD.MoldflowPlasticAdvisers.MSC.p...
