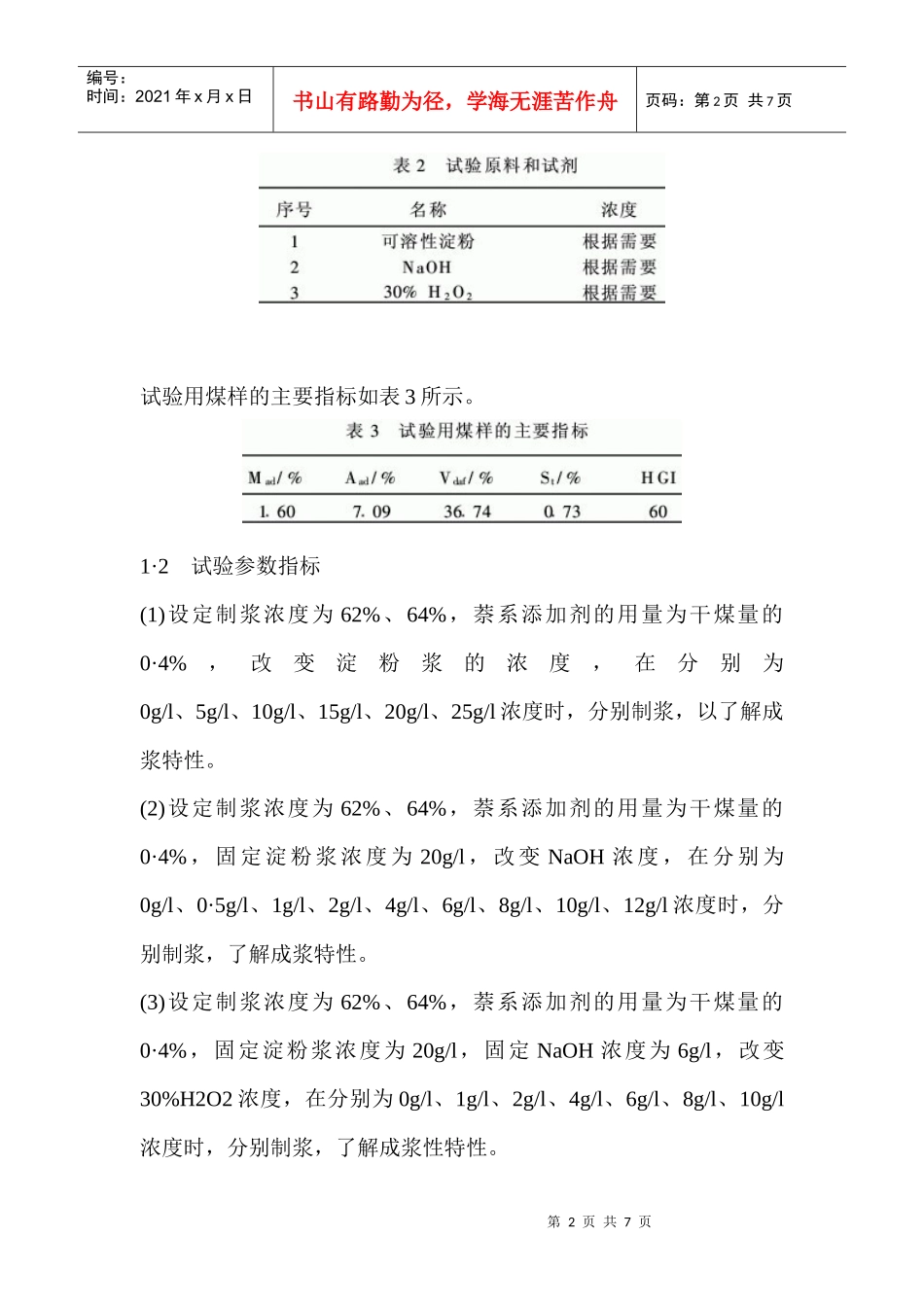

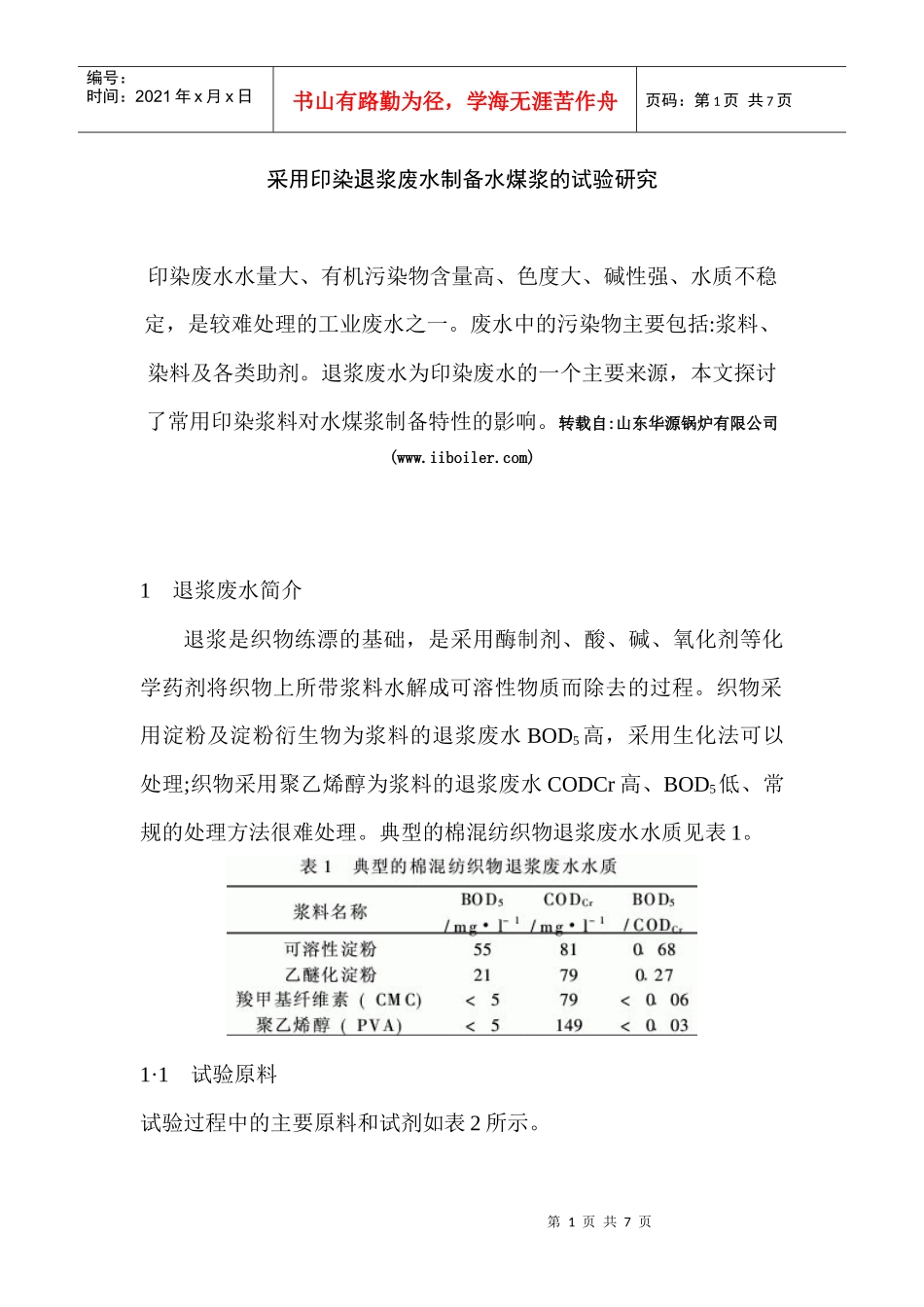

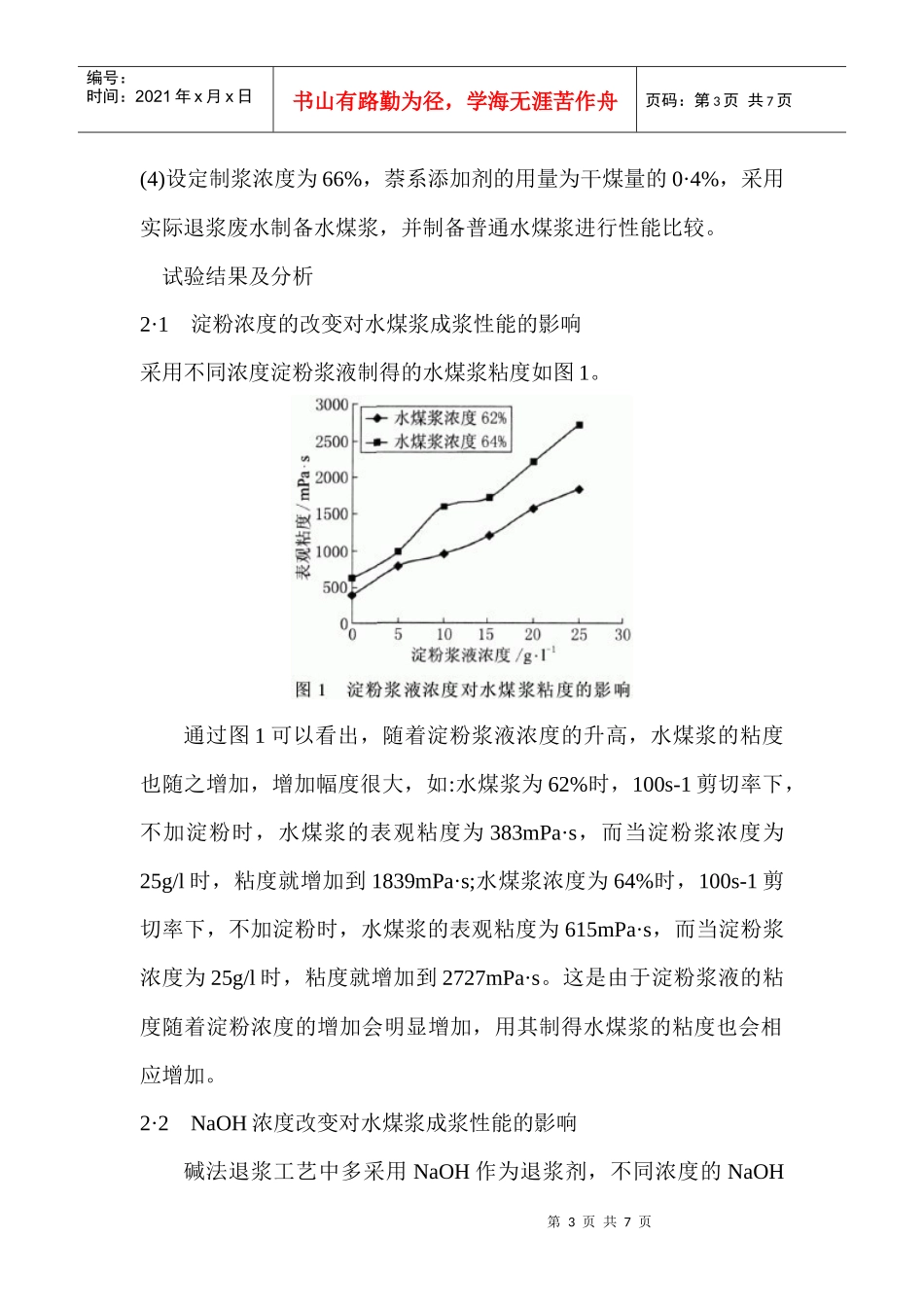

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页采用印染退浆废水制备水煤浆的试验研究印染废水水量大、有机污染物含量高、色度大、碱性强、水质不稳定，是较难处理的工业废水之一。废水中的污染物主要包括:浆料、染料及各类助剂。退浆废水为印染废水的一个主要来源，本文探讨了常用印染浆料对水煤浆制备特性的影响。转载自:山东华源锅炉有限公司(www.iiboiler.com)1退浆废水简介退浆是织物练漂的基础，是采用酶制剂、酸、碱、氧化剂等化学药剂将织物上所带浆料水解成可溶性物质而除去的过程。织物采用淀粉及淀粉衍生物为浆料的退浆废水BOD5高，采用生化法可以处理;织物采用聚乙烯醇为浆料的退浆废水CODCr高、BOD5低、常规的处理方法很难处理。典型的棉混纺织物退浆废水水质见表1。1·1试验原料试验过程中的主要原料和试剂如表2所示。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页试验用煤样的主要指标如表3所示。1·2试验参数指标(1)设定制浆浓度为62%、64%，萘系添加剂的用量为干煤量的0·4%，改变淀粉浆的浓度，在分别为0g/l、5g/l、10g/l、15g/l、20g/l、25g/l浓度时，分别制浆，以了解成浆特性。(2)设定制浆浓度为62%、64%，萘系添加剂的用量为干煤量的0·4%，固定淀粉浆浓度为20g/l，改变NaOH浓度，在分别为0g/l、0·5g/l、1g/l、2g/l、4g/l、6g/l、8g/l、10g/l、12g/l浓度时，分别制浆，了解成浆特性。(3)设定制浆浓度为62%、64%，萘系添加剂的用量为干煤量的0·4%，固定淀粉浆浓度为20g/l，固定NaOH浓度为6g/l，改变30%H2O2浓度，在分别为0g/l、1g/l、2g/l、4g/l、6g/l、8g/l、10g/l浓度时，分别制浆，了解成浆性特性。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页(4)设定制浆浓度为66%，萘系添加剂的用量为干煤量的0·4%，采用实际退浆废水制备水煤浆，并制备普通水煤浆进行性能比较。试验结果及分析2·1淀粉浓度的改变对水煤浆成浆性能的影响采用不同浓度淀粉浆液制得的水煤浆粘度如图1。通过图1可以看出，随着淀粉浆液浓度的升高，水煤浆的粘度也随之增加，增加幅度很大，如:水煤浆为62%时，100s-1剪切率下，不加淀粉时，水煤浆的表观粘度为383mPa·s，而当淀粉浆浓度为25g/l时，粘度就增加到1839mPa·s;水煤浆浓度为64%时，100s-1剪切率下，不加淀粉时，水煤浆的表观粘度为615mPa·s，而当淀粉浆浓度为25g/l时，粘度就增加到2727mPa·s。这是由于淀粉浆液的粘度随着淀粉浓度的增加会明显增加，用其制得水煤浆的粘度也会相应增加。2·2NaOH浓度改变对水煤浆成浆性能的影响碱法退浆工艺中多采用NaOH作为退浆剂，不同浓度的NaOH第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页对成浆性能的影响如图2。从图2可以看出，随着NaOH浓度的增加，水煤浆的粘度先是迅速上升，达到一定值后又逐渐下降，随着NaOH浓度的进一步增加，水煤浆的粘度达到一个极小值而后缓慢上升。综合两种浓度，NaOH浓度在3~5g/l时，水煤浆的粘度达到极大值，在8~10g/l时，粘度达到极小值。分析原因，是由于NaOH的加入，会使淀粉发生膨胀，分子之间的运动阻力增加，因而淀粉浆液的粘度会增加，制得水煤浆的粘度也会随之增加;当NaOH的浓度增加到一定值3~5g/l后，淀粉浆膨胀达到极限，随后，淀粉会在NaOH的作用下，发生分解，成为较小的分子，分子间的运动阻力又会逐渐降低，淀粉浆液的粘度降低，制得的水煤浆粘度也随之降低，NaOH浓度为8~10g/l时，水煤浆粘度降到极小值，NaOH浓度进一步增加，水煤浆的粘度又有所增加，可能是由于过量的NaOH又与煤粒或添加剂之间发生了某些副作用。H2O2浓度改变对水煤浆成浆性能的影响第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页除了碱法退浆外，氧化退浆方法也多被采用，氧化退浆一般是在NaOH浓度为5~7g/l时进行，试验中固定NaOH浓度为6g/l，不同的H2O2浓度对水煤浆成浆性能的影响如图3所示。从图3可以看出，水煤浆浓度为62%时，表...
