造纸原理与工程VIP专享VIP免费

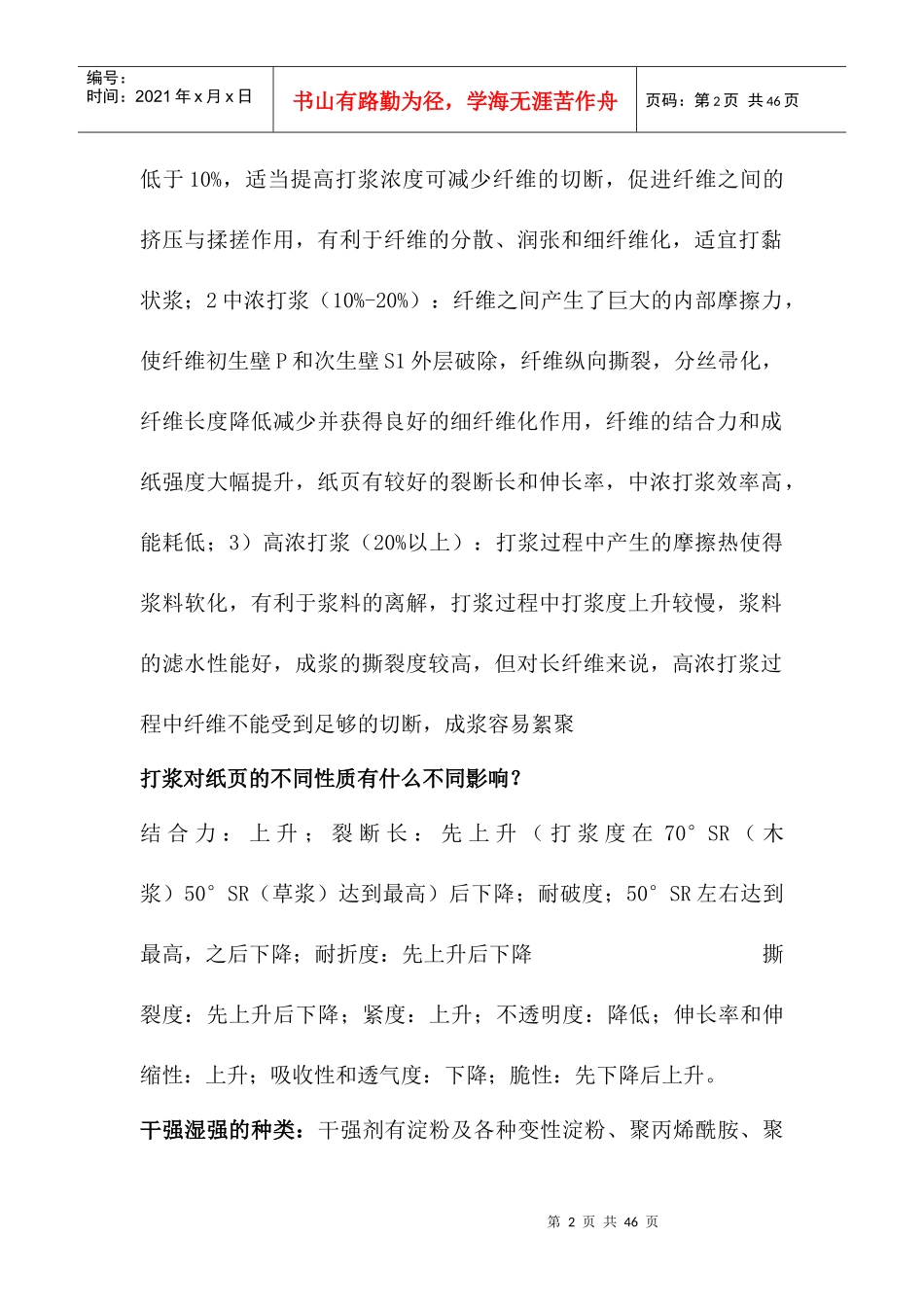

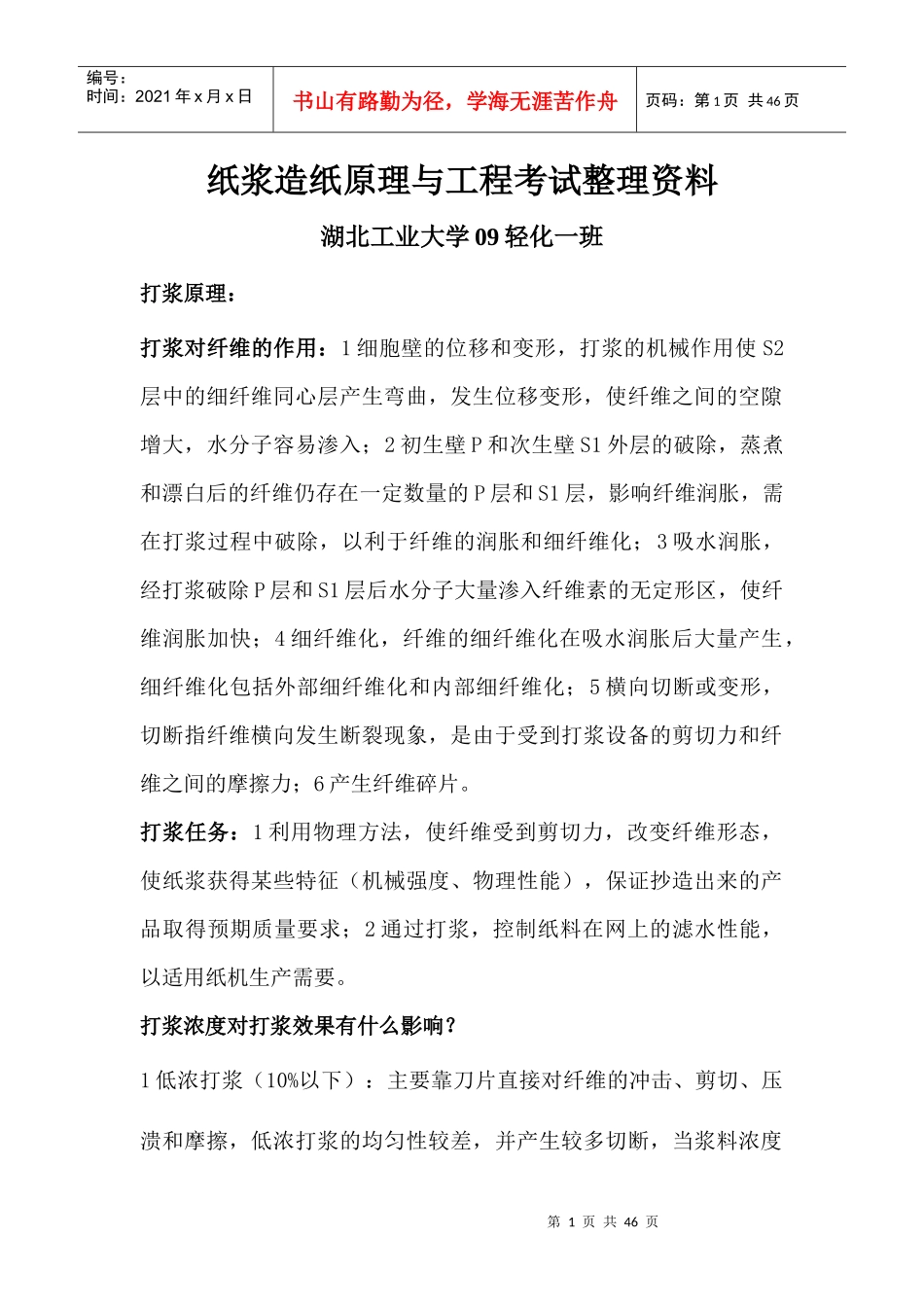

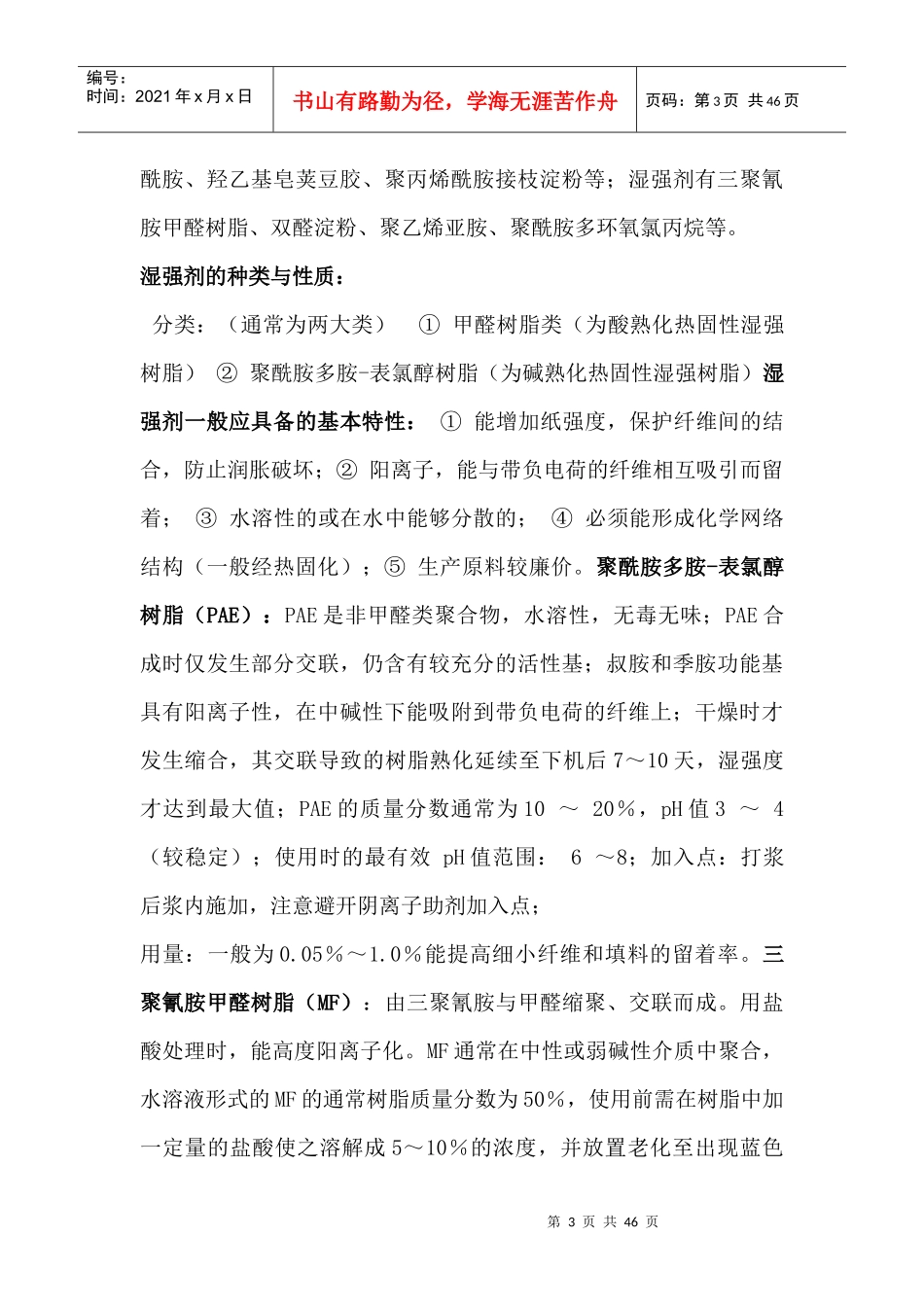

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页纸浆造纸原理与工程考试整理资料湖北工业大学09轻化一班打浆原理：打浆对纤维的作用：1细胞壁的位移和变形，打浆的机械作用使S2层中的细纤维同心层产生弯曲，发生位移变形，使纤维之间的空隙增大，水分子容易渗入；2初生壁P和次生壁S1外层的破除，蒸煮和漂白后的纤维仍存在一定数量的P层和S1层，影响纤维润胀，需在打浆过程中破除，以利于纤维的润胀和细纤维化；3吸水润胀，经打浆破除P层和S1层后水分子大量渗入纤维素的无定形区，使纤维润胀加快；4细纤维化，纤维的细纤维化在吸水润胀后大量产生，细纤维化包括外部细纤维化和内部细纤维化；5横向切断或变形，切断指纤维横向发生断裂现象，是由于受到打浆设备的剪切力和纤维之间的摩擦力；6产生纤维碎片。打浆任务：1利用物理方法，使纤维受到剪切力，改变纤维形态，使纸浆获得某些特征（机械强度、物理性能），保证抄造出来的产品取得预期质量要求；2通过打浆，控制纸料在网上的滤水性能，以适用纸机生产需要。打浆浓度对打浆效果有什么影响？1低浓打浆（10%以下）：主要靠刀片直接对纤维的冲击、剪切、压溃和摩擦，低浓打浆的均匀性较差，并产生较多切断，当浆料浓度第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页低于10%，适当提高打浆浓度可减少纤维的切断，促进纤维之间的挤压与揉搓作用，有利于纤维的分散、润张和细纤维化，适宜打黏状浆；2中浓打浆（10%-20%）：纤维之间产生了巨大的内部摩擦力，使纤维初生壁P和次生壁S1外层破除，纤维纵向撕裂，分丝帚化，纤维长度降低减少并获得良好的细纤维化作用，纤维的结合力和成纸强度大幅提升，纸页有较好的裂断长和伸长率，中浓打浆效率高，能耗低；3）高浓打浆（20%以上）：打浆过程中产生的摩擦热使得浆料软化，有利于浆料的离解，打浆过程中打浆度上升较慢，浆料的滤水性能好，成浆的撕裂度较高，但对长纤维来说，高浓打浆过程中纤维不能受到足够的切断，成浆容易絮聚打浆对纸页的不同性质有什么不同影响？结合力：上升；裂断长：先上升（打浆度在70°SR（木浆）50°SR（草浆）达到最高）后下降；耐破度；50°SR左右达到最高，之后下降；耐折度：先上升后下降撕裂度：先上升后下降；紧度：上升；不透明度：降低；伸长率和伸缩性：上升；吸收性和透气度：下降；脆性：先下降后上升。干强湿强的种类：干强剂有淀粉及各种变性淀粉、聚丙烯酰胺、聚第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页酰胺、羟乙基皂荚豆胶、聚丙烯酰胺接枝淀粉等；湿强剂有三聚氰胺甲醛树脂、双醛淀粉、聚乙烯亚胺、聚酰胺多环氧氯丙烷等。湿强剂的种类与性质：分类：（通常为两大类）①甲醛树脂类（为酸熟化热固性湿强树脂）②聚酰胺多胺-表氯醇树脂（为碱熟化热固性湿强树脂）湿强剂一般应具备的基本特性：①能增加纸强度，保护纤维间的结合，防止润胀破坏；②阳离子，能与带负电荷的纤维相互吸引而留着；③水溶性的或在水中能够分散的；④必须能形成化学网络结构（一般经热固化）；⑤生产原料较廉价。聚酰胺多胺-表氯醇树脂（PAE）：PAE是非甲醛类聚合物，水溶性，无毒无味；PAE合成时仅发生部分交联，仍含有较充分的活性基；叔胺和季胺功能基具有阳离子性，在中碱性下能吸附到带负电荷的纤维上；干燥时才发生缩合，其交联导致的树脂熟化延续至下机后7～10天，湿强度才达到最大值；PAE的质量分数通常为10～20％，pH值3～4（较稳定）；使用时的最有效pH值范围：6～8；加入点：打浆后浆内施加，注意避开阴离子助剂加入点；用量：一般为0.05％～1.0％能提高细小纤维和填料的留着率。三聚氰胺甲醛树脂（MF）：由三聚氰胺与甲醛缩聚、交联而成。用盐酸处理时，能高度阳离子化。MF通常在中性或弱碱性介质中聚合，水溶液形式的MF的通常树脂质量分数为50％，使用前需在树脂中加一定量的盐酸使之溶解成5～10％的浓度，并放置老化至出现蓝色第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯...
