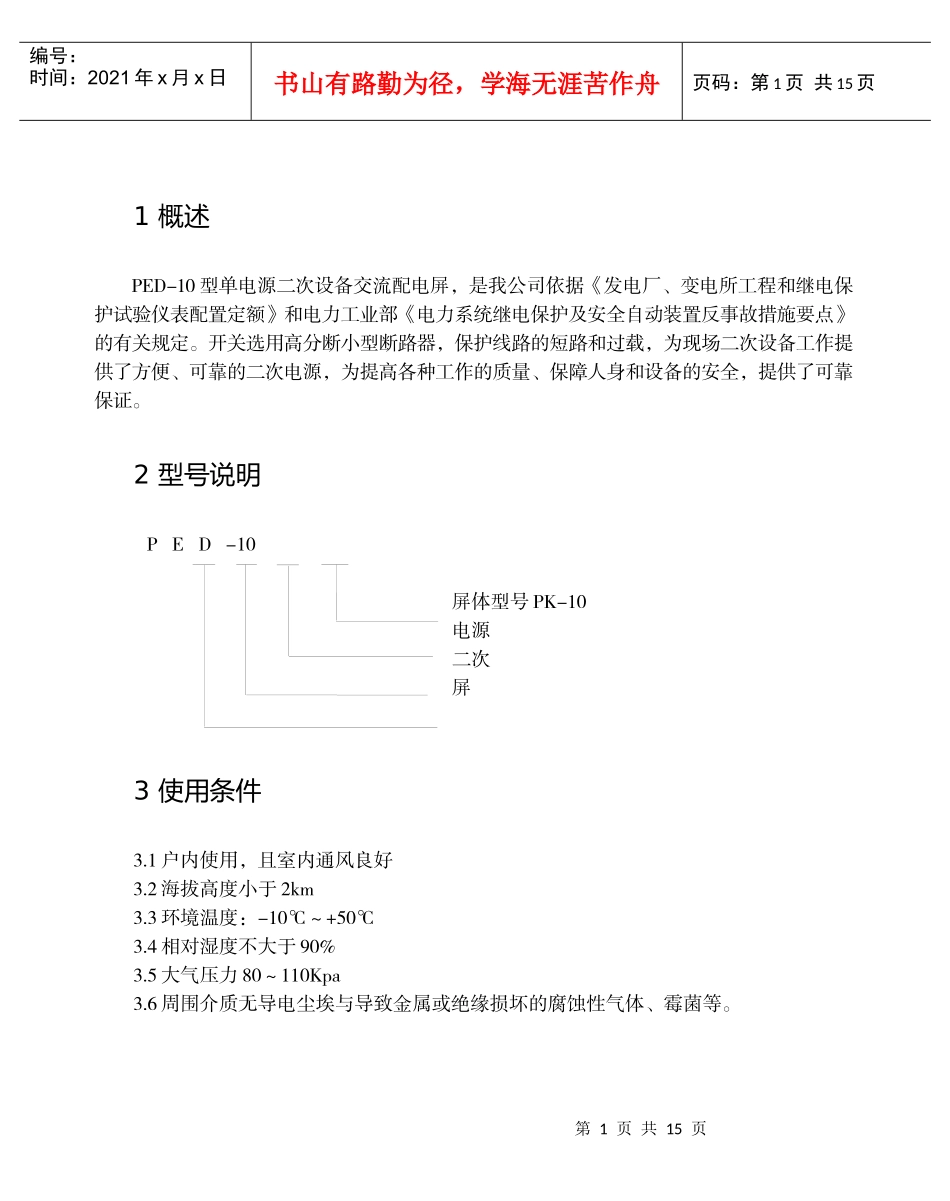

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页1概述PED-10型单电源二次设备交流配电屏，是我公司依据《发电厂、变电所工程和继电保护试验仪表配置定额》和电力工业部《电力系统继电保护及安全自动装置反事故措施要点》的有关规定。开关选用高分断小型断路器，保护线路的短路和过载，为现场二次设备工作提供了方便、可靠的二次电源，为提高各种工作的质量、保障人身和设备的安全，提供了可靠保证。2型号说明PED-10屏体型号PK-10电源二次屏3使用条件3.1户内使用，且室内通风良好3.2海拔高度小于2km3.3环境温度：-10℃～+50℃3.4相对湿度不大于90%3.5大气压力80～110Kpa3.6周围介质无导电尘埃与导致金属或绝缘损坏的腐蚀性气体、霉菌等。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页4技术参数4.1工作电源：三相四线380V，50Hz4.2额定输出：4.2.1额定输出电流总容量50A4.2.2每路输出交流电压220V，50HZ，共15路4.3屏后端子接线见附图一4.4屏面布置图见附图二4.5原理图见附图三5使用说明5.1检查所有开关是否全部处于断开位置。5.2检查所有接线全部正确无误后。5.3输入三相四线380V，50Hz电源。开启QK开关，三个电压表指示220V电压。5.4开启1ZK开关，1HD（1路）红色指示灯亮，表示1路用户有交流220V，50Hz电源，其余各路相同。5.51ZK-15ZK交流断路器是选用C45N-2PSD，高分断小型断路器。既保护了线路的短路和过载，又具有告警功能。当某一路有故障，总电源故障信号就有显示或告警指示。6注意事项6.1不用部分的所有开关置于断开位置。6.2装置停用时，应将所有开关置于断开位置。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页7设计与安装7.1屏体结构为PK-10型，前后门带锁，整机板材构成（参见附图四）。外形尺寸为2260×800×600或2360×800×600（高×宽×深），单位为mm。7.2安装时将接地端与地网可靠连接，再将三相四线交流电源引入屏后的端子排（A，B，C，N）。8订货须知订货时须提供以下内容:8.1PED-10型二次设备交流配电屏的型号及数量。8.2屏体结构尺寸及颜色。8.3其他特殊要求。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页9附图A1～380V，50Hz输入B2C3N45交流电源故障信号GD6790389JC-01-C10一路输出220V，50HzJC-01-N11JC-02-C12二路输出220V，50HzJC-02-N13JC-03-C14三路输出220V，50HzJC-03-N15JC-04-C16四路输出220V，50HzJC-04-N17JC-05-C18五路输出220V，50HzJC-05-N19JC-06-B20六路输出220V，50HzJC-06-N21JC-07-B22七路输出220V，50HzJC-07-N23JC-08-B24八路输出220V，50HzJC-08-N25JC-09-B26九路输出220V，50HzJC-09-N27JC-10-B28十路输出220V，50HzJC-10-N29JC-11-A30十一路输出220V，50HzJC-11-N31JC-12-A32十二路输出220V，50HzJC-12-N33JC-13-A34十三路输出220V，50HzJC-13-N35JC-14-A36十四路输出220V，50HzJC-14-N37第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页JC-15-A38十五路输出220V，50HzJC-15-N39附图1附图二单电源二次设备交流配电屏屏面布置图第6页共15页第5页共15页交流电源故障信号端子排注附图三单电源二次设备交流配电屏原理图至380V交流所用电屏编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页1ZK2ZK3ZK4ZK5ZK6ZK7ZK8ZK9ZK10ZK11ZK12ZK13ZK14ZK15ZK第7页共15页第6页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共15页附图四至３８０Ｖ交流所有电屏第8页共15页第7页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共15页第9页共15页第8页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共15页1概述PED-11型双电源二次设备交流配电屏，是我公司依据《发电厂、变电所工程和继电保护试验仪表配置定额》和电力工业部《电力系统继电保护及安全自动装置反事故措施要点》的有关规定及...
