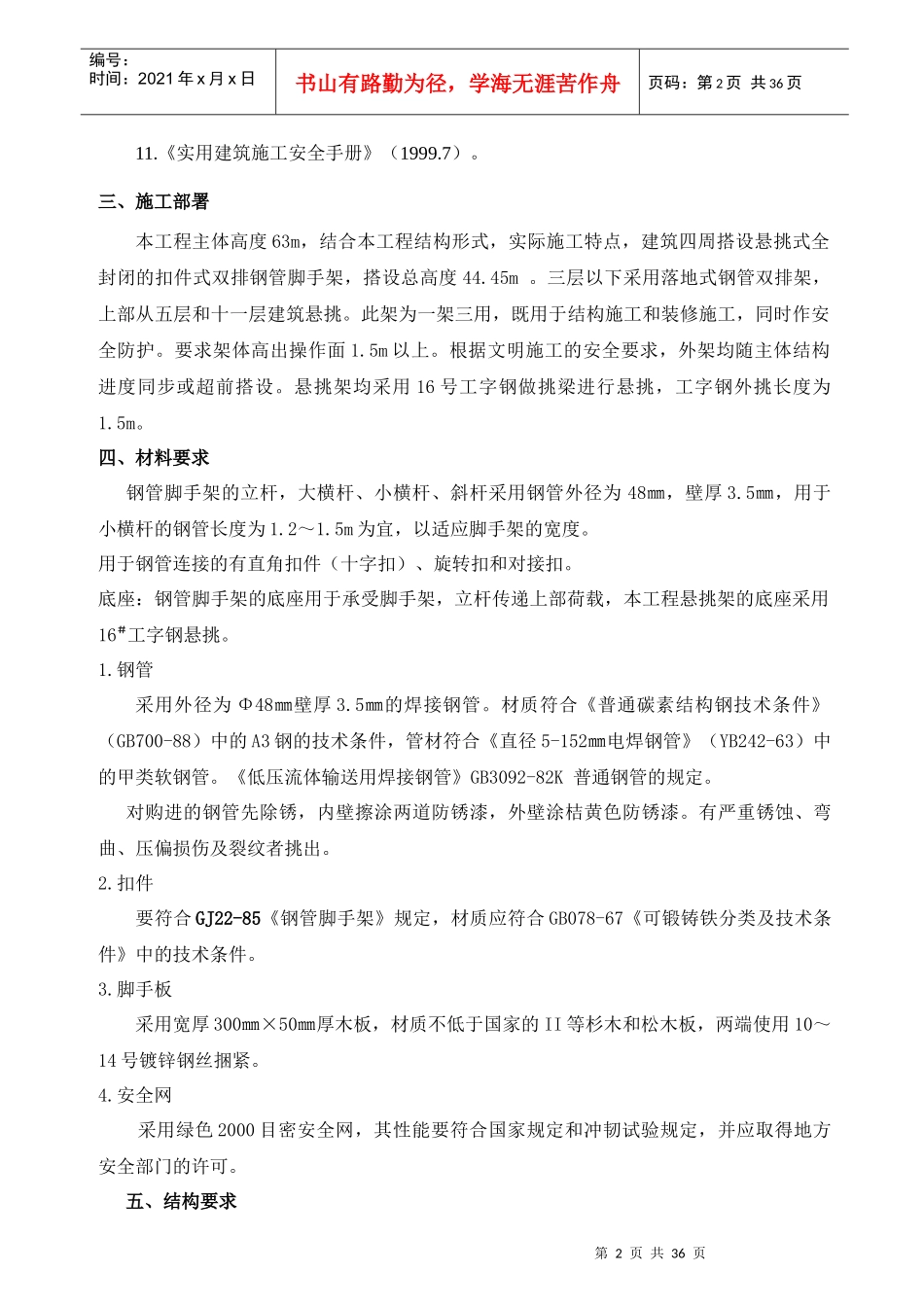

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页脚手架施工方案·一、工程概况序号项目内容1工程名称淅川县公安局业务技术用房及综合用房2工程地址淅川县新区政府北路以南，楚都路以北，政府西路以东3建设单位淅川县公安局4设计单位河南省建设工程设计有限公司5监理单位淅川县工程建设监理有限公司6监督单位淅川县工程质量监督站7施工单位河南省建设集团有限公司8基本情况日期质量目标548天合格9工程概况结构形式框架结构层数地下两层，地上14层层高地下1层5.35m,一层3.9m，三层以上3.9m，总高度63m。二、编制依据1.业主提供的施工图、设计文件；2.《建设施工扣件式钢管脚手架安全技术规范》JG130-2001；3.《建筑地基基础设计规范》GB50007-2002；4.《建筑结构荷载规范》GB50009-2001；5.《建筑施工安全检查标准》JG59-99；6.《钢管脚手架扣件》GB15831-2006；7.《钢结构设计规范》GB50017；8.《建筑施工高空作业操作技术规程》JGJ80-91；9.《建筑施工手册》缩印本第4版（2003.9）；10.《简明施工计算手册》（1999.7）；第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页11.《实用建筑施工安全手册》（1999.7）。三、施工部署本工程主体高度63m，结合本工程结构形式，实际施工特点，建筑四周搭设悬挑式全封闭的扣件式双排钢管脚手架，搭设总高度44.45m。三层以下采用落地式钢管双排架，上部从五层和十一层建筑悬挑。此架为一架三用，既用于结构施工和装修施工，同时作安全防护。要求架体高出操作面1.5m以上。根据文明施工的安全要求，外架均随主体结构进度同步或超前搭设。悬挑架均采用16号工字钢做挑梁进行悬挑，工字钢外挑长度为1.5m。四、材料要求钢管脚手架的立杆，大横杆、小横杆、斜杆采用钢管外径为48㎜，壁厚3.5㎜，用于小横杆的钢管长度为1.2～1.5m为宜，以适应脚手架的宽度。用于钢管连接的有直角扣件（十字扣）、旋转扣和对接扣。底座：钢管脚手架的底座用于承受脚手架，立杆传递上部荷载，本工程悬挑架的底座采用16＃工字钢悬挑。1.钢管采用外径为Φ48㎜壁厚3.5㎜的焊接钢管。材质符合《普通碳素结构钢技术条件》（GB700-88）中的A3钢的技术条件，管材符合《直径5-152㎜电焊钢管》（YB242-63）中的甲类软钢管。《低压流体输送用焊接钢管》GB3092-82K普通钢管的规定。对购进的钢管先除锈，内壁擦涂两道防锈漆，外壁涂桔黄色防锈漆。有严重锈蚀、弯曲、压偏损伤及裂纹者挑出。2.扣件要符合GJ22-85《钢管脚手架》规定，材质应符合GB078-67《可锻铸铁分类及技术条件》中的技术条件。3.脚手板采用宽厚300㎜×50㎜厚木板，材质不低于国家的II等杉木和松木板，两端使用10～14号镀锌钢丝捆紧。4.安全网采用绿色2000目密安全网，其性能要符合国家规定和冲韧试验规定，并应取得地方安全部门的许可。五、结构要求第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页1、落地式钢管双排架及悬挑脚手架的立杆纵距1.5m，内外立杆横向间距为1.05m，内立杆离墙0.30m，横杆间距为0.9m，步距为1.8m，外侧均设45度或60度剪刀撑，小横杆间距同立杆。2、相邻立杆的接头位置应错开布置在不同的步距内，与相近大横杆的距离不大于步距的三分之一，立杆与大横杆必须用直角扣件扣紧，不得隔步设置或遗漏，立杆的垂直偏差，不大于架高1/300，上下横杆的接长部位应错开布置在不同的立杆纵距中，与相邻的距离不大于纵距的三分之一。同一排大横杆的水平偏差不大于该片脚手架总长度的1/250且不大于5㎝。相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减小立杆偏心受力的情况。3、小横杆贴近立杆布置，搭于大横杆之上并用直角扣件扣紧，在相邻立杆之间根据需要加设1根或2根，在任何情况下，均不得拆除作为基本构架的小横杆。4、剪刀撑：沿脚手架两端和转角处起。每7-9根立杆设一道剪刀撑，剪刀撑应连系3～4立杆，斜杆与地面夹角45°～60°。剪刀撑应沿架体高度和长度方向连续布置，形成网状。在相邻两排剪刀撑之间，每隔10～15m高加设一组长剪刀撑（横向剪刀撑）...
