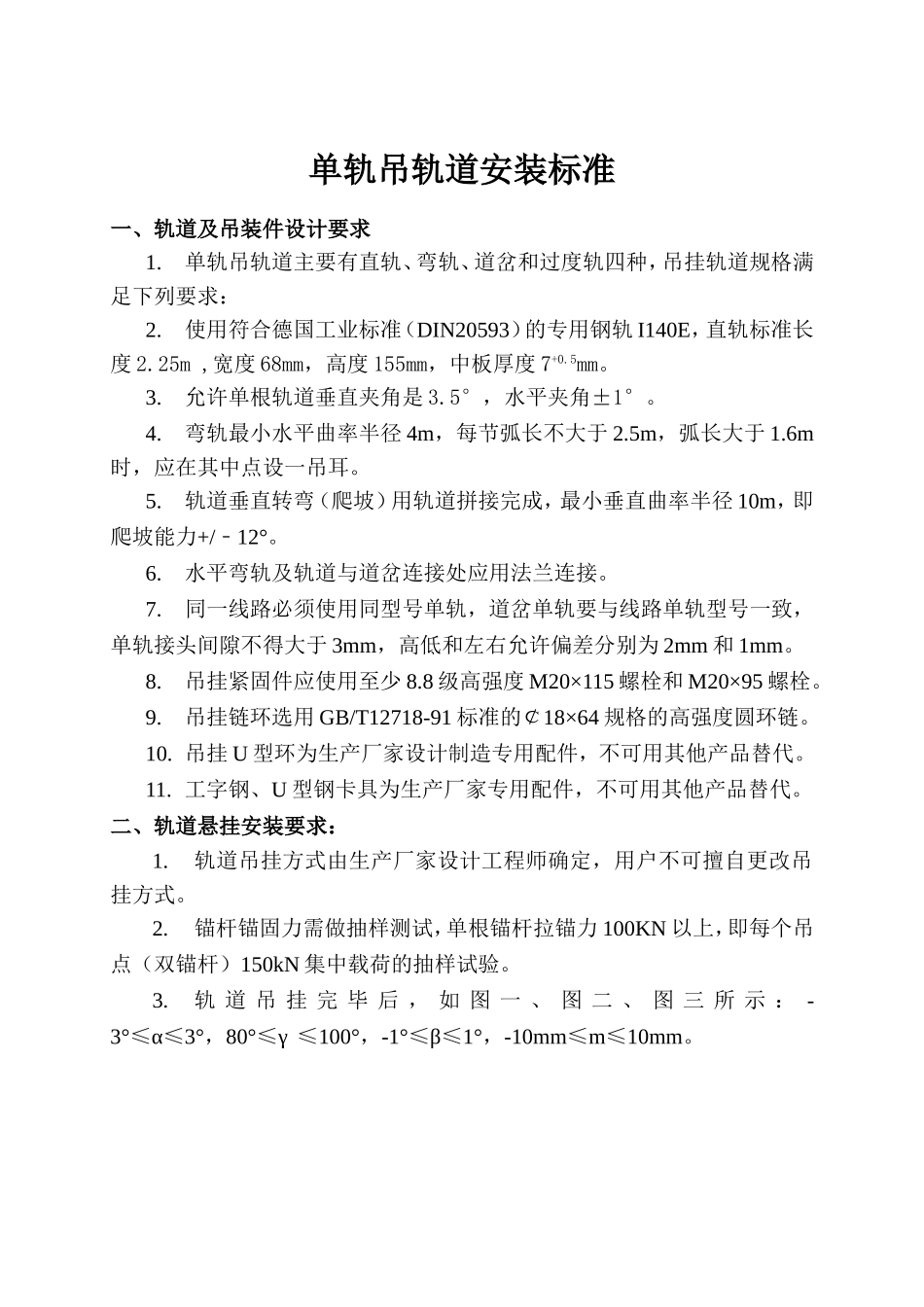

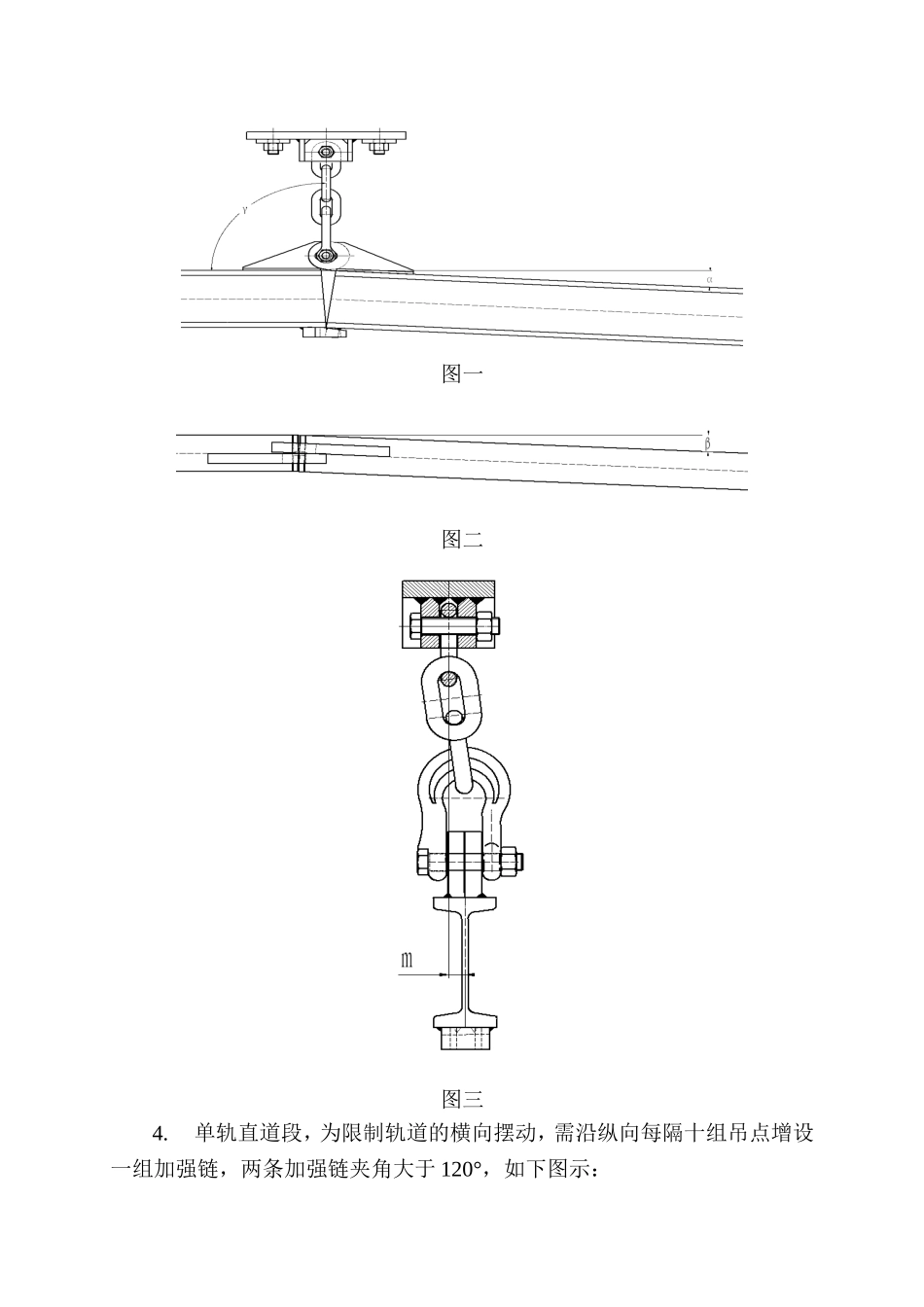

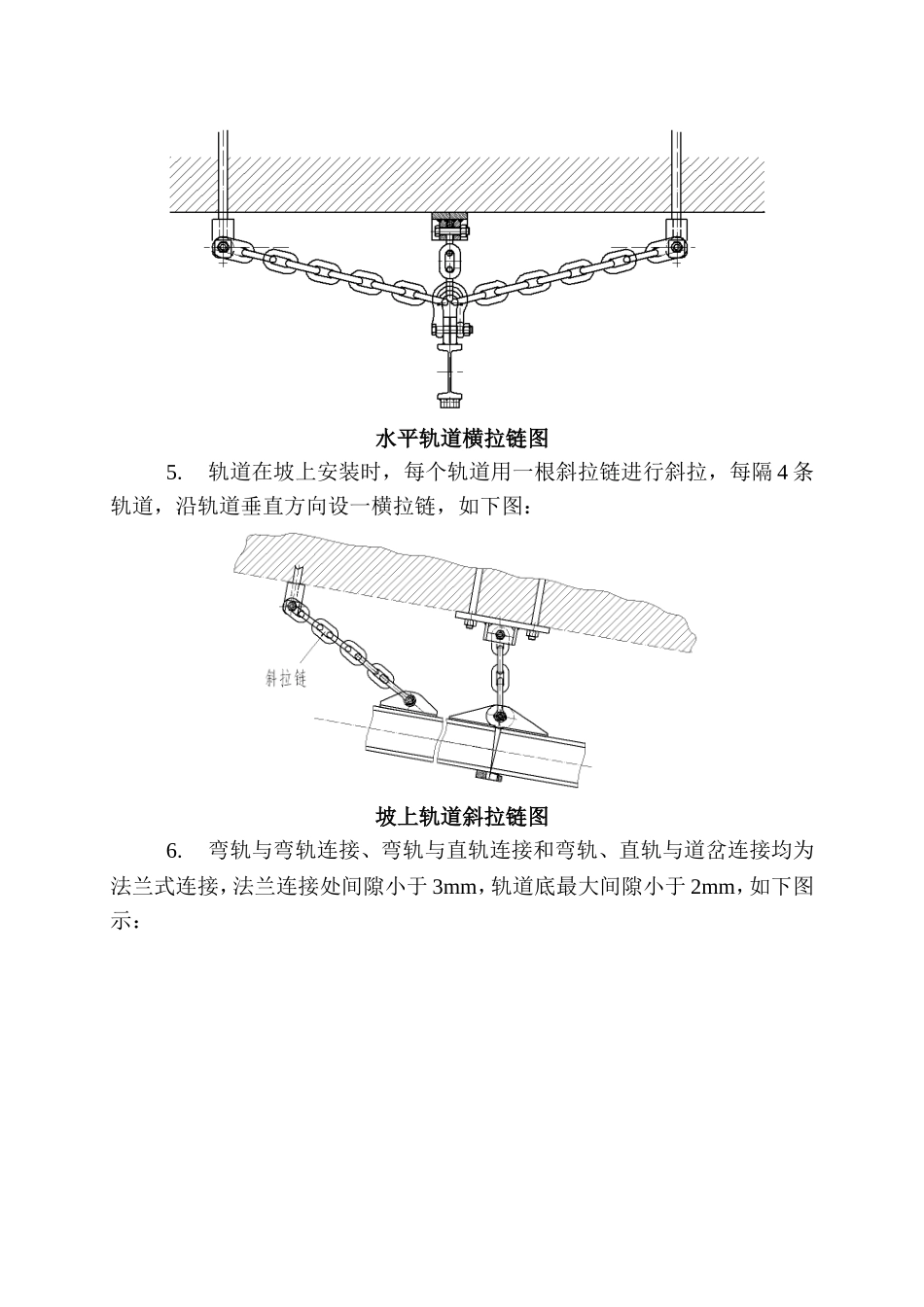

单轨吊轨道安装标准一、轨道及吊装件设计要求1.单轨吊轨道主要有直轨、弯轨、道岔和过度轨四种，吊挂轨道规格满足下列要求：2.使用符合德国工业标准（DIN20593）的专用钢轨I140E，直轨标准长度2.25m,宽度68mm，高度155mm，中板厚度7+0.5mm。3.允许单根轨道垂直夹角是3.5°，水平夹角±1°。4.弯轨最小水平曲率半径4m，每节弧长不大于2.5m，弧长大于1.6m时，应在其中点设一吊耳。5.轨道垂直转弯（爬坡）用轨道拼接完成，最小垂直曲率半径10m，即爬坡能力+/﹣12°。6.水平弯轨及轨道与道岔连接处应用法兰连接。7.同一线路必须使用同型号单轨，道岔单轨要与线路单轨型号一致，单轨接头间隙不得大于3mm，高低和左右允许偏差分别为2mm和1mm。8.吊挂紧固件应使用至少8.8级高强度M20×115螺栓和M20×95螺栓。9.吊挂链环选用GB/T12718-91标准的￠18×64规格的高强度圆环链。10.吊挂U型环为生产厂家设计制造专用配件，不可用其他产品替代。11.工字钢、U型钢卡具为生产厂家专用配件，不可用其他产品替代。二、轨道悬挂安装要求：1.轨道吊挂方式由生产厂家设计工程师确定，用户不可擅自更改吊挂方式。2.锚杆锚固力需做抽样测试，单根锚杆拉锚力100KN以上，即每个吊点（双锚杆）150kN集中载荷的抽样试验。3.轨道吊挂完毕后，如图一、图二、图三所示：-3°≤α≤3°，80°≤γ≤100°，-1°≤β≤1°，-10mm≤m≤10mm。图一图二图三4.单轨直道段，为限制轨道的横向摆动，需沿纵向每隔十组吊点增设一组加强链，两条加强链夹角大于120°，如下图示：水平轨道横拉链图5.轨道在坡上安装时，每个轨道用一根斜拉链进行斜拉，每隔4条轨道，沿轨道垂直方向设一横拉链，如下图：坡上轨道斜拉链图6.弯轨与弯轨连接、弯轨与直轨连接和弯轨、直轨与道岔连接均为法兰式连接，法兰连接处间隙小于3mm，轨道底最大间隙小于2mm，如下图示：法兰式连接7.过度轨为道岔与直轨连接用轨道，此轨根据实际安装情况加工。锚杆悬挂双锚杆悬挂1)吊挂轨道选用锚杆悬挂时，选用φ22x2500mm高强锚杆。如有特殊地质条件需选用其他型号锚杆，用户需与生产厂家设计工程师协商确定，保证拉锚力。2)当采用锚杆悬吊时，要求单根锚杆锚固力大于100kN，锚杆外露长度在100-150mm之间，巷道中垂线与锚杆夹角小于10°。3)要求吊挂轨道的各吊挂点间距偏差不得大于20mm，10组吊挂点间距的累计偏差不得大于50mm。三、单轨吊道岔道岔示意图1.单轨吊道岔布置在不大于3°的单轨线路段。道岔活动轨的摆角12°。道岔框架设4个悬挂点，每个悬挂点由锚杆锁件悬挂，道岔与外接轨道连接点用法兰连接。2.道岔悬吊完毕后，道岔倾角小于3°。3.道岔气动控制箱安装于巷道一侧帮上，高度适宜操作即可4.气缸控制管路需固定在巷道帮上，避免外界锐器损伤。
