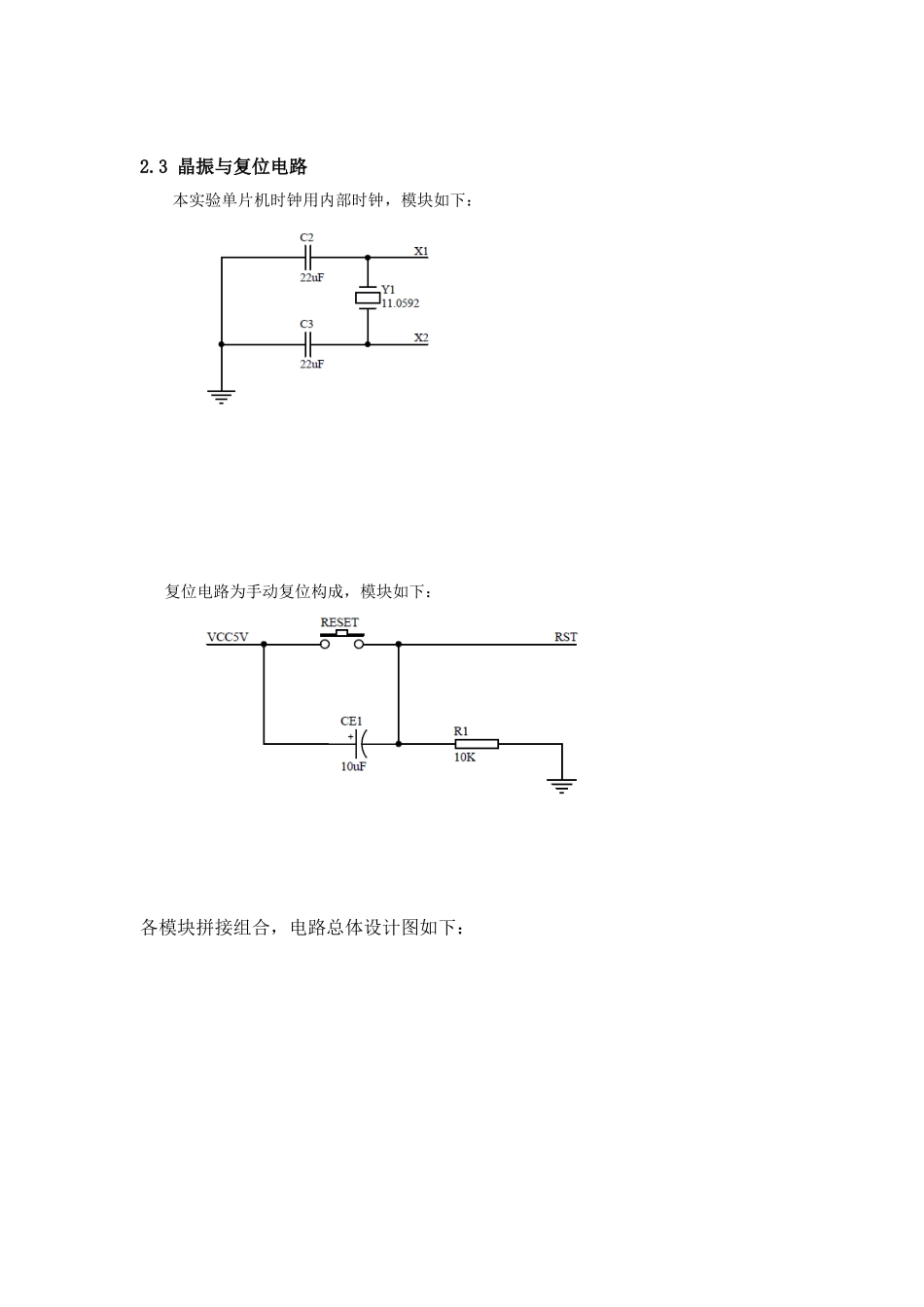

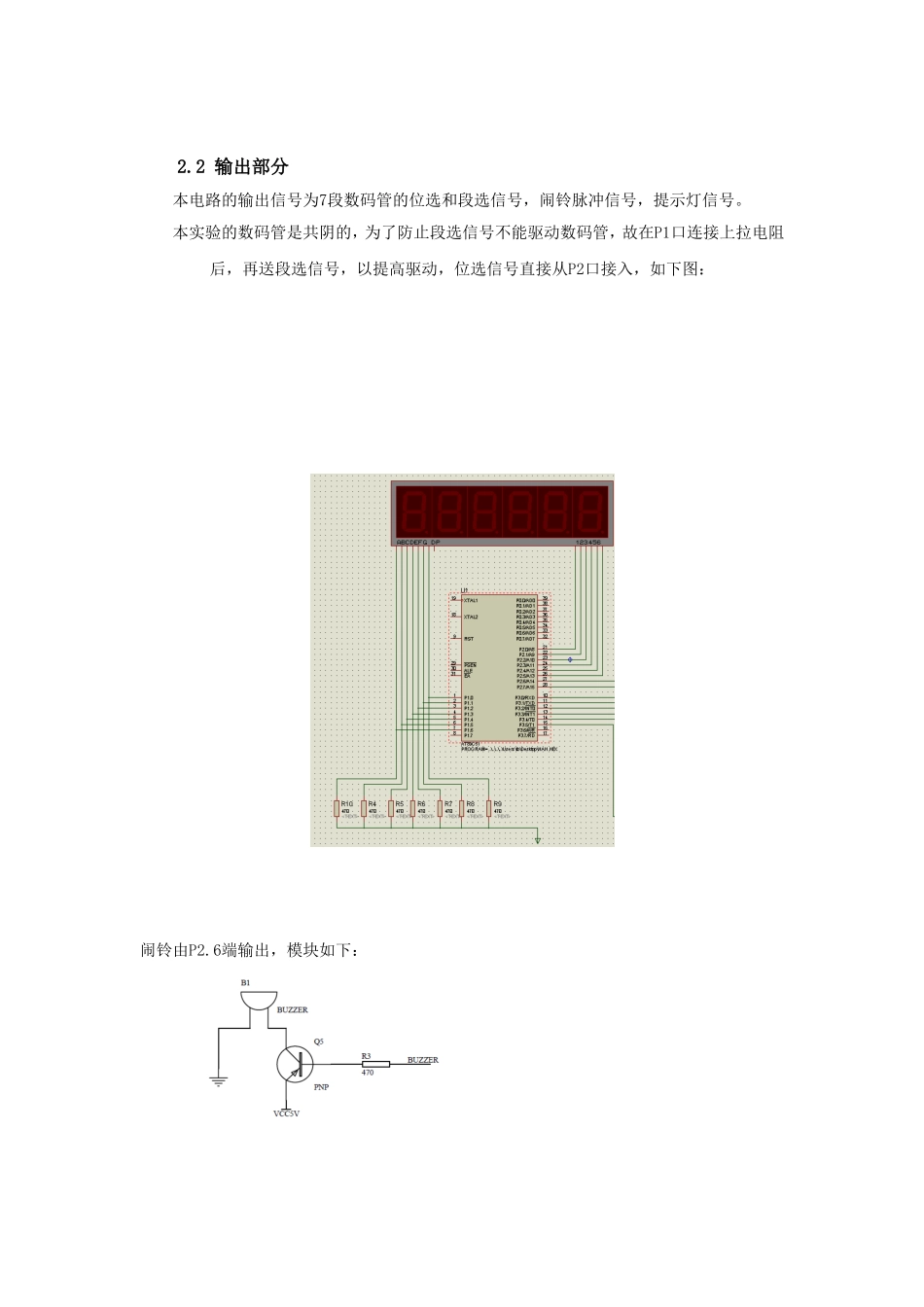

第四章系统软件设计2.分块设计模块电路主要分为：输入部分、输出部分、复位和晶振电路。2.1输入部分输入信号主要是各种模式选择和调整信号，由按键开关提供。以下为输入部分样例：在本实验中主要用用P3口输入按键信号，还用到了特殊的P0口。对于P0口，由于其存在高阻状态，为了实现开关功能，给其添加上拉电阻，具体如下图所示：2.2输出部分本电路的输出信号为7段数码管的位选和段选信号，闹铃脉冲信号，提示灯信号。本实验的数码管是共阴的，为了防止段选信号不能驱动数码管，故在P1口连接上拉电阻后，再送段选信号，以提高驱动，位选信号直接从P2口接入，如下图：闹铃由P2.6端输出，模块如下：2.3晶振与复位电路本实验单片机时钟用内部时钟，模块如下：复位电路为手动复位构成，模块如下：各模块拼接组合，电路总体设计图如下：B.程序设计B.1程序总体设计本实验用汇编程序完成.程序总的流程图如下：NO主程序开始显示星期，时，分，秒是否有调转？T0中断秒，分，时等进位闪烁提示显示日期并调整响铃提示时间调整闹铃设置定时设置铃声测试秒表模式回主程序定时到按0键按0键闹铃到按1键按2键按3键按4键按5键按7键7键恢复按4键按8键按0键按0键倒计时启动并显示回主程序秒表暂停秒表清零回主程序按7键YES结合电路图，程序设计的整体思路为：接通电源，数码管显示星期数，时，分，秒。并且走时显示LED灯每隔1秒改变一次明暗，此为正常工作模式。以下为在该工作方式下模式选择的按键方式：1.按1键——日期模式。显示年月日且可调整，调整状态指示灯亮。日期调整对应键如下：6键——年（千位，百位），按一次该位加15键——年（十位，个位），按一次该位加14键——月，按一次该位加13键——日，按一次该位加10键——调整状态指示灯灭，返回主程序，显示时间2.按2键——调时模式。显示时分秒且可调整，调整状态指示灯亮。时间调整对应键如下：6键——时，按一次该位加15键——分，按一次该位加14键——秒，按一次该位清00键——调整状态指示灯灭，返回主程序，显示时间3.按3键——闹铃调整模式。显示闹铃时刻且可调整，调整状态指示灯亮。闹铃调整对应键如下：5键——时，按一次该位加14键——分，按一次该位加10键——调整状态指示灯灭，返回主程序，显示时间4.长按4键——定时调整（倒计时）模式。显示定时长度且可调整，调整状态显示灯亮。定时调整对应键如下：6键——分，按一次该位加15键——秒，按一次该位加14键——开启定时功能，并显示倒计时0键——调整状态指示灯灭，返回主程序，显示时间5.按5键铃声测试，扬声器播放音乐。6.按下7键，进入秒表模式，显示秒表走时。拨上7键，秒表暂停；按下7键，秒表又继续走时。按下8键，秒表清零。0键——调整状态指示灯灭，返回主程序，显示时间7.按下8键，数码管熄灭，时钟仍在走时，进入节能模式。拨上8键，数码管亮，恢复普通工作模式。8.9键为闹铃启动（停止）键，按下可以选择是否要闹铃，以及在闹铃响起时，按此键可以停止闹铃。9.10键为铃声选择开关，按下与否，可以选择两手音乐。10.11键为闹铃重响控制开关，重响功能开启时，从闹铃随音乐结束而结束的时刻开始，或从手动按9键停止闹铃的时刻开始定时，一段时间后闹铃重响。11.12键为闹铃重响间隔选择开关，可选两个定时长度，以便在闹铃重响功能开启时，闹铃初次响后，过一段时间闹铃继续响。B.2程序主要模块B.2.1延时模块数码管显示动态扫描时，用到延时程序，这里使用延迟1ms的程序，此程序需要反复调用程序如下：D_1MS:MOVR7,#2D_5:MOVR2,#250DJNZR2,$DJNZR7,D_5RET除数码管动态扫描外，数码管的闪烁提示，以及音乐模块也用到了延时，只是延时的长短不同罢了，在此不再赘述。B.2.2中断服务程序本实验中，计数器T0,T1中断都有运用，其中T0中断为时钟定时所用，T1中断用于音乐播放。T0的定时长度为0.01s,工作于方式1，计数1次，时长1us，故计数器计数10000次，进入中断，计数初值为65536-10000=55536=#0D8F0，装满定时器需要0.01s的时间，从而100次中断为一秒，一秒之后，判断是否到60秒，若不到则秒加一，然后返回，若到，则秒赋值为0，分加一，依次类推。包括日期显示的功能也...
