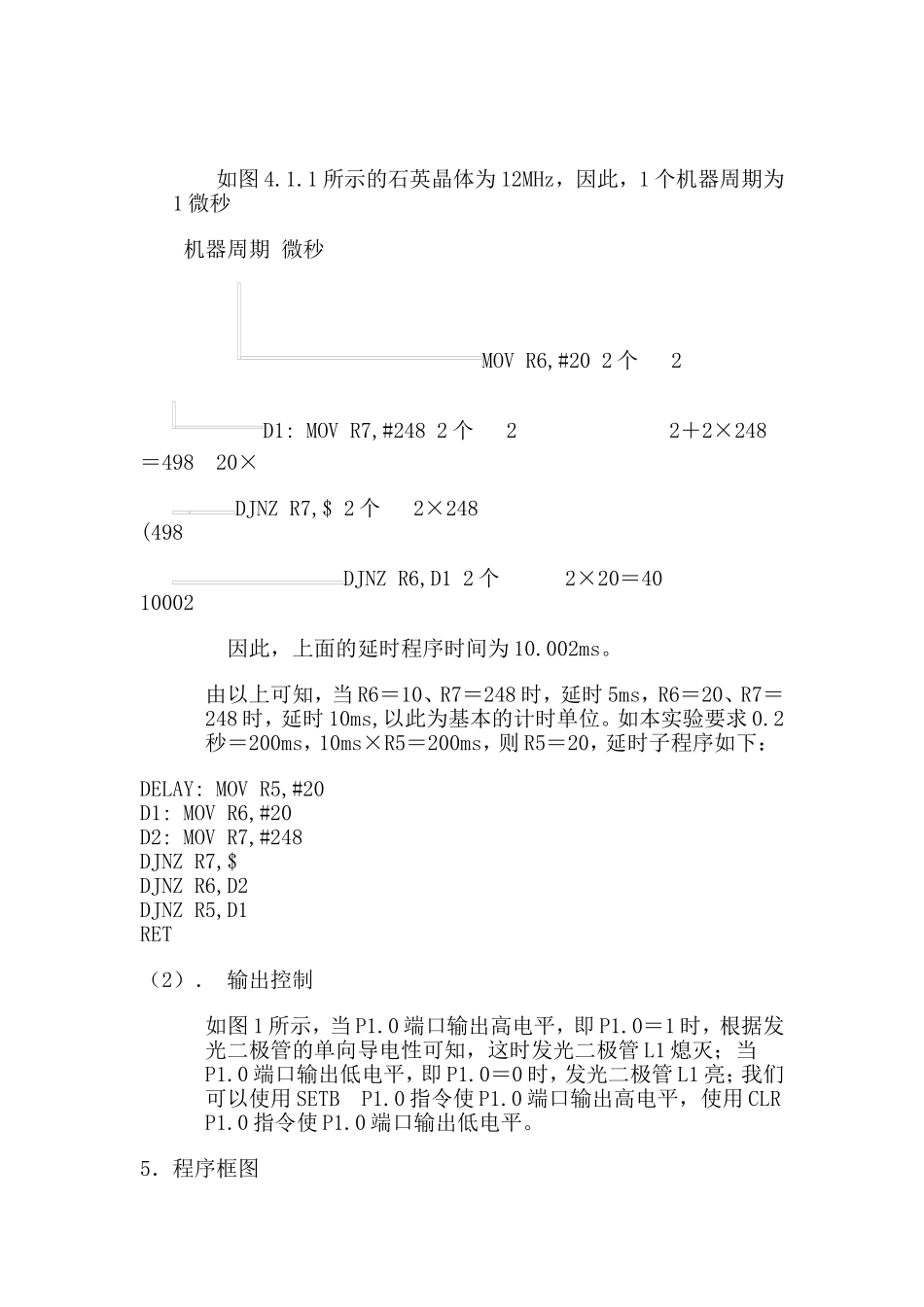

1．闪烁灯1．实验任务如图4.1.1所示：在P1.0端口上接一个发光二极管L1，使L1在不停地一亮一灭，一亮一灭的时间间隔为0.2秒。2．电路原理图图4.1.13．系统板上硬件连线把“单片机系统”区域中的P1.0端口用导线连接到“八路发光二极管指示模块”区域中的L1端口上。4．程序设计内容（1）．延时程序的设计方法作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要求的闪烁时间间隔为0.2秒，相对于微秒来说，相差太大，所以我们在执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程序是如何设计呢？下面具体介绍其原理：如图4.1.1所示的石英晶体为12MHz，因此，1个机器周期为1微秒机器周期微秒MOVR6,#202个2D1:MOVR7,#2482个22＋2×248＝49820×DJNZR7,$2个2×248(498DJNZR6,D12个2×20＝4010002因此，上面的延时程序时间为10.002ms。由以上可知，当R6＝10、R7＝248时，延时5ms，R6＝20、R7＝248时，延时10ms,以此为基本的计时单位。如本实验要求0.2秒＝200ms，10ms×R5＝200ms，则R5＝20，延时子程序如下：DELAY:MOVR5,#20D1:MOVR6,#20D2:MOVR7,#248DJNZR7,$DJNZR6,D2DJNZR5,D1RET（2）．输出控制如图1所示，当P1.0端口输出高电平，即P1.0＝1时，根据发光二极管的单向导电性可知，这时发光二极管L1熄灭；当P1.0端口输出低电平，即P1.0＝0时，发光二极管L1亮；我们可以使用SETBP1.0指令使P1.0端口输出高电平，使用CLRP1.0指令使P1.0端口输出低电平。5．程序框图如图4.1.2所示图4.1.26．汇编源程序ORG0START:CLRP1.0LCALLDELAYSETBP1.0LCALLDELAYLJMPSTARTDELAY:MOVR5,#20;延时子程序，延时0.2秒D1:MOVR6,#20D2:MOVR7,#248DJNZR7,$DJNZR6,D2DJNZR5,D1RETEND7．C语言源程序#includesbitL1=P1^0;voiddelay02s(void)//延时0.2秒子程序{unsignedchari,j,k;for(i=20;i>0;i--)for(j=20;j>0;j--)for(k=248;k>0;k--);}voidmain(void){while(1){L1=0;delay02s();L1=1;delay02s();}2．模拟开关灯1．实验任务如图4.2.1所示，监视开关K1（接在P3.0端口上），用发光二极管L1（接在单片机P1.0端口上）显示开关状态，如果开关合上，L1亮，开关打开，L1熄灭。2．电路原理图图4.2.13．系统板上硬件连线（1）．把“单片机系统”区域中的P1.0端口用导线连接到“八路发光二极管指示模块”区域中的L1端口上；（2）．把“单片机系统”区域中的P3.0端口用导线连接到“四路拨动开关”区域中的K1端口上；4．程序设计内容（1）．开关状态的检测过程单片机对开关状态的检测相对于单片机来说，是从单片机的P3.0端口输入信号，而输入的信号只有高电平和低电平两种，当拨开开关K1拨上去，即输入高电平，相当开关断开，当拨动开关K1拨下去，即输入低电平，相当开关闭合。单片机可以采用JBBIT，REL或者是JNBBIT，REL指令来完成对开关状态的检测即可。（2）．输出控制如图3所示，当P1.0端口输出高电平，即P1.0＝1时，根据发光二极管的单向导电性可知，这时发光二极管L1熄灭；当P1.0端口输出低电平，即P1.0＝0时，发光二极管L1亮；我们可以使用SETBP1.0指令使P1.0端口输出高电平，使用CLRP1.0指令使P1.0端口输出低电平。5．程序框图图4.2.26．汇编源程序ORG00HSTART:JBP3.0,LIGCLRP1.0SJMPSTARTLIG:SETBP1.0SJMPSTARTEND7．C语言源程序#includesbitK1=P3^0;sbitL1=P1^0;voidmain(void){while(1){if(K1==0){L1=0;//灯亮}else{L1=1;//灯灭}}}3．多路开关状态指示1．实验任务如图4.3.1所示，AT89S51单片机的P1.0－P1.3接四个发光二极管L1－L4，P1.4－P1.7接了四个开关K1－K4，编程将开关的状态反映到发光二极管上。（开关闭合，对应的灯亮，开关断开，对应的灯灭）。2．电路原理图图4.3.13．系统板上硬件连线（1．把“单片机系统”区域中的P1.0－P1.3用导线连接到“八路发光二极管指示模块”区域中的L1－L4端口上；（2．把“单片机系统”区域中的P1.4－P1.7用导线连接到“四路拨动开关”区域中的K1－K4端口上；4．程序设计内容（1．开关状态检测对于开关状态检测，相对单片机来说，是输入关系，我们可轮流检测每个开关状态，根据每个开关的状态让相应的发光二极管指示，可以采...
