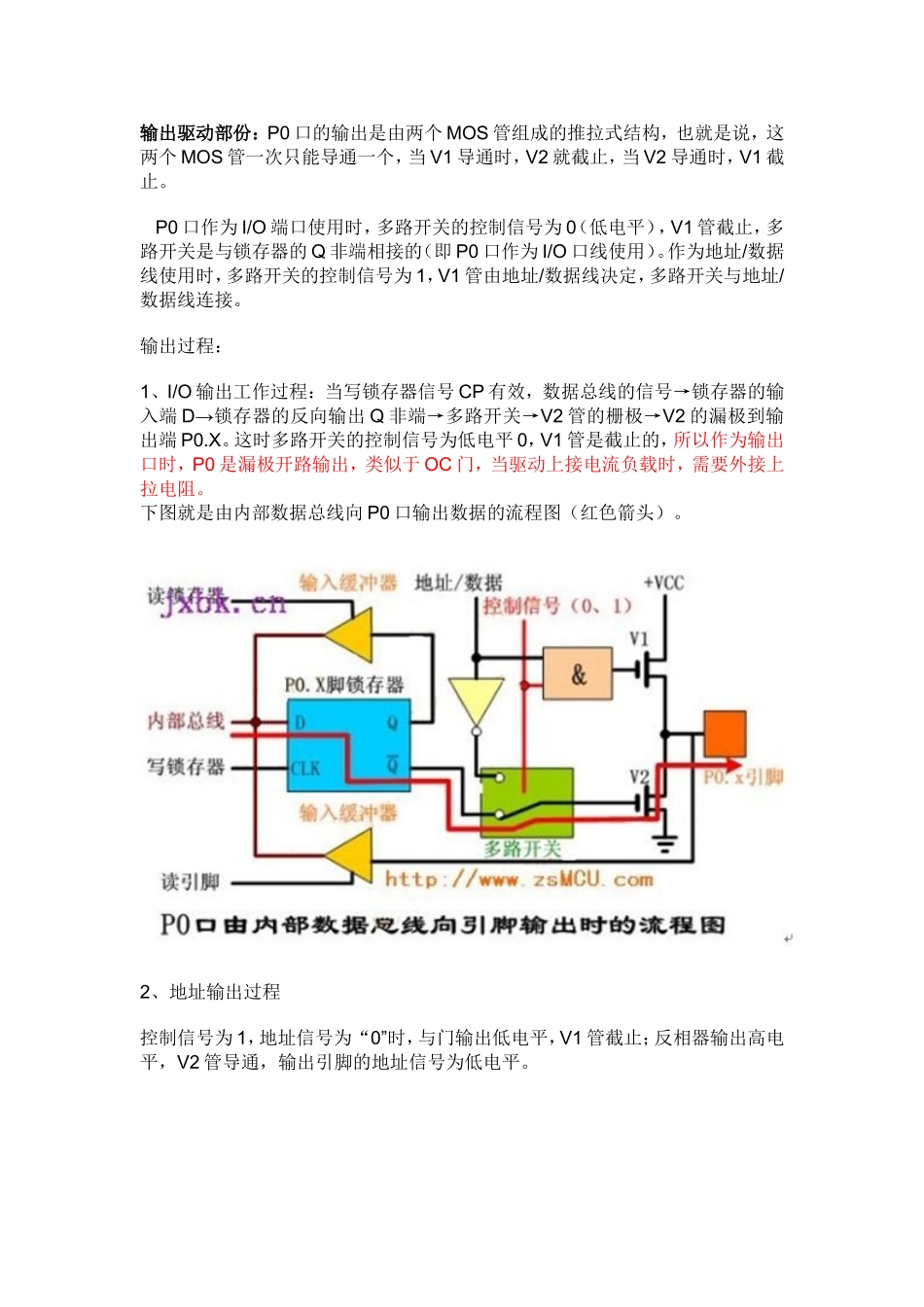

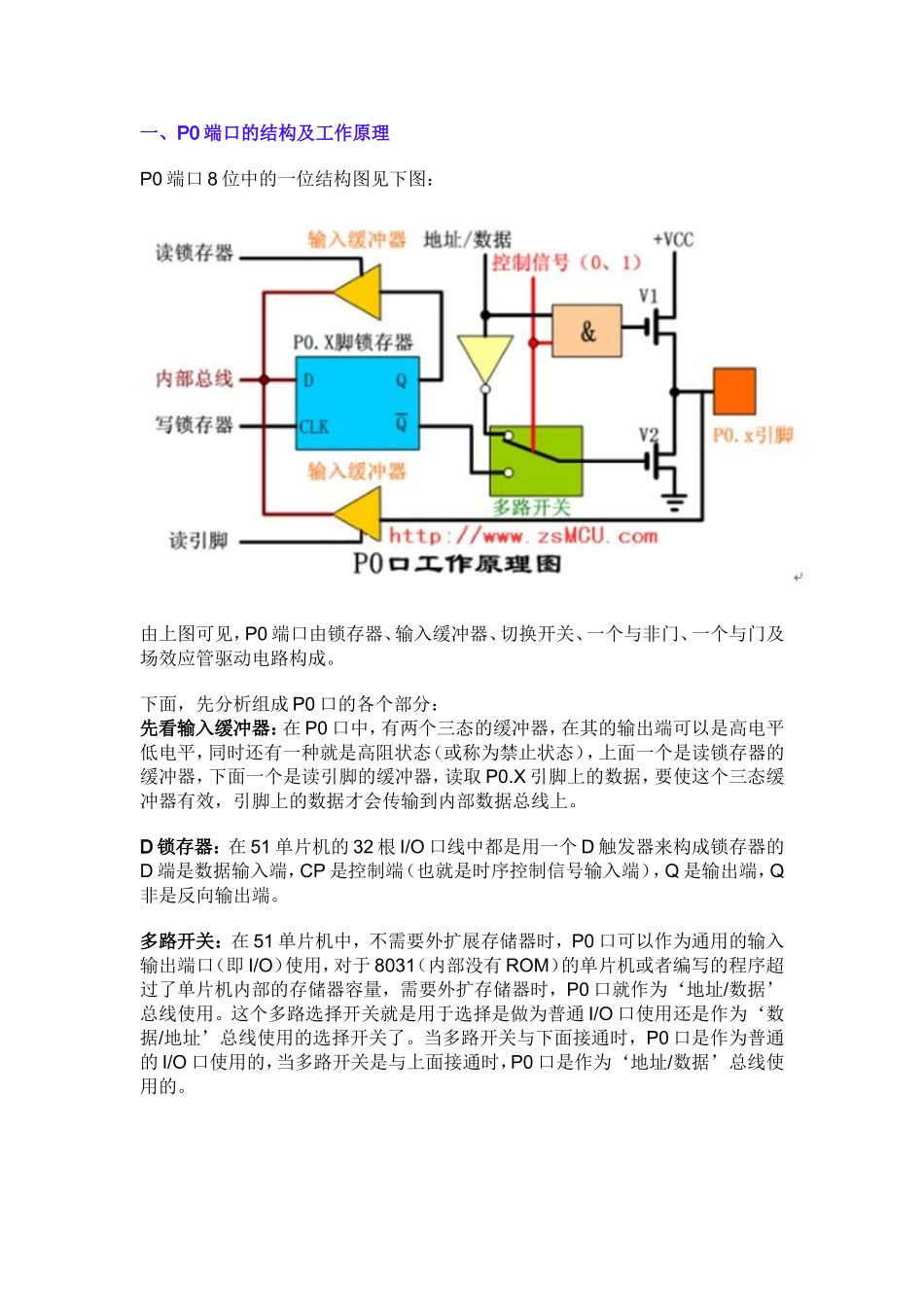

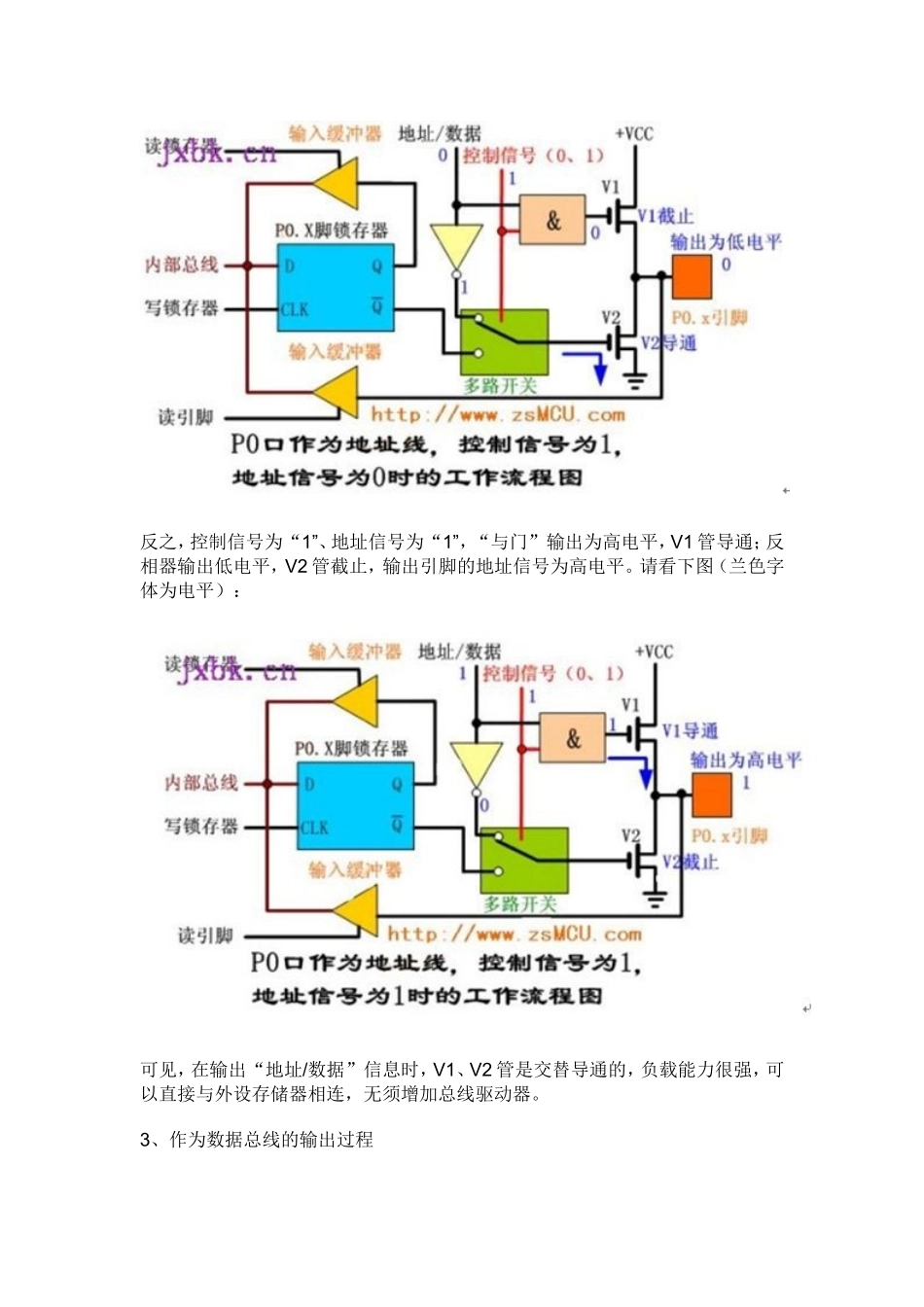

一、P0端口的结构及工作原理P0端口8位中的一位结构图见下图：由上图可见，P0端口由锁存器、输入缓冲器、切换开关、一个与非门、一个与门及场效应管驱动电路构成。下面，先分析组成P0口的各个部分：先看输入缓冲器：在P0口中，有两个三态的缓冲器，在其的输出端可以是高电平低电平，同时还有一种就是高阻状态（或称为禁止状态），上面一个是读锁存器的缓冲器，下面一个是读引脚的缓冲器，读取P0.X引脚上的数据，要使这个三态缓冲器有效，引脚上的数据才会传输到内部数据总线上。D锁存器：在51单片机的32根I/O口线中都是用一个D触发器来构成锁存器的D端是数据输入端，CP是控制端（也就是时序控制信号输入端），Q是输出端，Q非是反向输出端。多路开关：在51单片机中，不需要外扩展存储器时，P0口可以作为通用的输入输出端口（即I/O）使用，对于8031（内部没有ROM）的单片机或者编写的程序超过了单片机内部的存储器容量，需要外扩存储器时，P0口就作为‘地址/数据’总线使用。这个多路选择开关就是用于选择是做为普通I/O口使用还是作为‘数据/地址’总线使用的选择开关了。当多路开关与下面接通时，P0口是作为普通的I/O口使用的，当多路开关是与上面接通时，P0口是作为‘地址/数据’总线使用的。输出驱动部份：P0口的输出是由两个MOS管组成的推拉式结构，也就是说，这两个MOS管一次只能导通一个，当V1导通时，V2就截止，当V2导通时，V1截止。P0口作为I/O端口使用时，多路开关的控制信号为0（低电平），V1管截止，多路开关是与锁存器的Q非端相接的（即P0口作为I/O口线使用）。作为地址/数据线使用时，多路开关的控制信号为1，V1管由地址/数据线决定，多路开关与地址/数据线连接。输出过程：1、I/O输出工作过程：当写锁存器信号CP有效，数据总线的信号→锁存器的输入端D→锁存器的反向输出Q非端→多路开关→V2管的栅极→V2的漏极到输出端P0.X。这时多路开关的控制信号为低电平0，V1管是截止的，所以作为输出口时，P0是漏极开路输出，类似于OC门，当驱动上接电流负载时，需要外接上拉电阻。下图就是由内部数据总线向P0口输出数据的流程图（红色箭头）。2、地址输出过程控制信号为1，地址信号为“0”时，与门输出低电平，V1管截止；反相器输出高电平，V2管导通，输出引脚的地址信号为低电平。反之，控制信号为“1”、地址信号为“1”，“与门”输出为高电平，V1管导通；反相器输出低电平，V2管截止，输出引脚的地址信号为高电平。请看下图（兰色字体为电平）：可见，在输出“地址/数据”信息时，V1、V2管是交替导通的，负载能力很强，可以直接与外设存储器相连，无须增加总线驱动器。3、作为数据总线的输出过程如果该指令是输出数据，如MOVX@DPTR，A（将累加器的内容通过P0口数据总线传送到外部RAM中），则多路开关“控制”信号为‘1’，“与门”解锁，与输出地址信号的工作流程类似，数据据由“地址/数据”线→反相器→V2场效应管栅极→V2漏极输出。输入过程：1、I/O读引脚工作过程：读芯片引脚上的数据时，读引脚缓冲器打开，通过内部数据总线输入，请看下图（红色简头）。2、I/O读锁存器工作过程：通过打开读锁存器三态缓冲器读取锁存器输出端Q的状态，请看下图（红色箭头）：3、地址/数据时读指令码和数据过程作为数据总线使用。在访问外部程序存储器时，P0口输出低8位地址信息后，将变为数据总线，以便读指令码（输入）。在取指令期间，“控制”信号为“0”，V1管截止，多路开关也跟着转向锁存器反相输出端Q非；CPU自动将0FFH（11111111，即向D锁存器写入一个高电平‘1’）写入P0口锁存器，使V2管截止，在读引脚信号控制下，通过读引脚三态门电路将指令码读到内部总线，这个过程和I/O读引脚过程是一样的。在输入状态下，从锁存器和从引脚上读来的信号一般是一致的，但也有例外。例如，当从内部总线输出低电平后，锁存器Q＝0，Q非＝1，场效应管T2开通，端口线呈低电平状态。此时无论端口线上外接的信号是低电乎还是高电平，从引脚读入单片机的信号都是低电平，因而不能正确地读入端口引脚上的信号。又如，当从内部总线输出高电平后，锁存器Q＝1，Q非＝0，场效应管T2截止。如外接引脚信...
