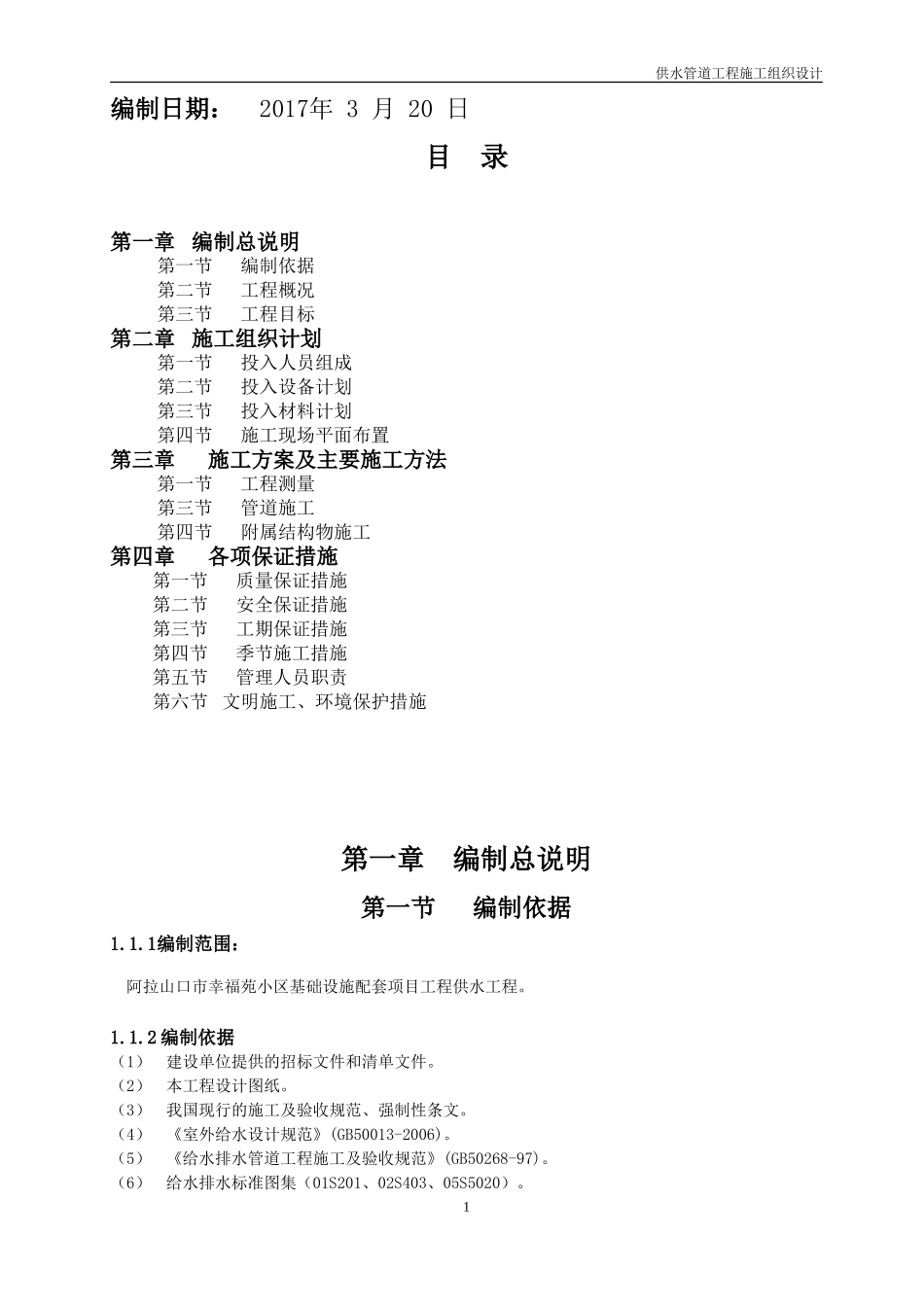

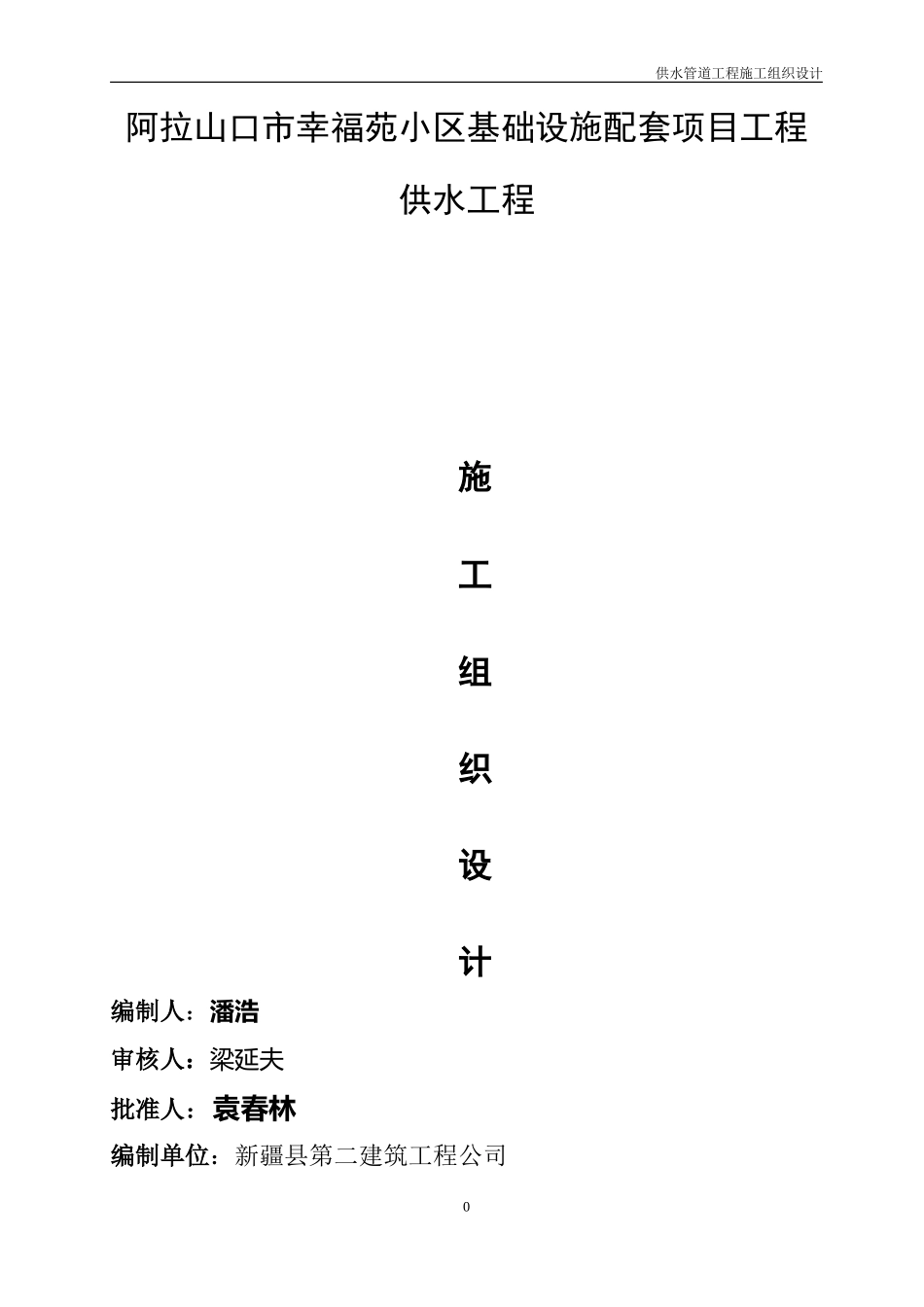

供水管道工程施工组织设计阿拉山口市幸福苑小区基础设施配套项目工程供水工程施工组织设计编制人：潘浩审核人：梁延夫批准人：袁春林编制单位：新疆县第二建筑工程公司0供水管道工程施工组织设计编制日期：2017年3月20日目录第一章编制总说明第一节编制依据第二节工程概况第三节工程目标第二章施工组织计划第一节投入人员组成第二节投入设备计划第三节投入材料计划第四节施工现场平面布置第三章施工方案及主要施工方法第一节工程测量第三节管道施工第四节附属结构物施工第四章各项保证措施第一节质量保证措施第二节安全保证措施第三节工期保证措施第四节季节施工措施第五节管理人员职责第六节文明施工、环境保护措施第一章编制总说明第一节编制依据1.1.1编制范围：阿拉山口市幸福苑小区基础设施配套项目工程供水工程。1.1.2编制依据（1）建设单位提供的招标文件和清单文件。（2）本工程设计图纸。（3）我国现行的施工及验收规范、强制性条文。（4）《室外给水设计规范》(GB50013-2006)。（5）《给水排水管道工程施工及验收规范》(GB50268-97)。（6）给水排水标准图集（01S201、02S403、05S5020）。1供水管道工程施工组织设计（7）《供排水构筑物施工及验收规范》GBJ141-90。（8）《埋地聚乙烯给水管道工程技术规程》CJJ101-2004。第二节工程概况1.2.1工程概况工程名称：阿拉山口市幸福苑小区基础设施配套项目工程建设单位：阿拉山口市住房和城乡建设局设计单位：南通市市政工程设计院有限责任公司监理单位：新疆欧亚工程项目管理有限公司施工单位：新疆精河县第二建筑工程公司工程地址：阿拉山口市幸福苑小区建设规模：沥青混凝土道路17393㎡，采暖管网4200及配套检查井，排水管网2305m及配套检查井，给水及绿化管网5592m及配套检查井，电缆6070.39m及三座箱变等配套工程，弱电管网及配套工程，庭院灯58盏等配套工程。工程造价：1380.24万元工期：2017年3月20日至2017年6月30日工程质量：合格1.2.2施工特点本工程为施工现场实际情况、交通运输情况方便、自然地理条件复杂、环境保护要求高。搞好现场文明施工管理及与周围单位搞好关系，对树立企业形象至关重要。第三节工程目标1.3.1质量目标：符合国家质量验收标准。1.3.2安全目标确保无重大工伤事故，杜绝死亡事故；轻伤频率控制在1%以内。1.3.3工期目标：甲方要求总工期为138天完工。本工程我方按138天完成。第二章施工组织计划第一节拟投入的项目部成员组成项目经理部工地组织机构2供水管道工程施工组织设计劳动力配置计划表序号工种级别土方管道安装土方回填竣工验收1木工222砼工1053钢筋工104架子工85砌筑工1056安装工105第二节拟投入该项目的设备计划主要检验试验、测量设备需用量计划表（表一）3项目经理：梁延夫项目工程师工程质量财供科安全科工地办公室附属施工队土方施工队管道施工队供水管道工程施工组织设计序号名称型号规格单位数量1全站仪台12水准仪S2台33钢章尺50m把54砂浆试模70.7*70.7mm组45砼试模150*150mm组106水平尺把37塞尺楔形把38办公设备套1主要施工机械设备及进场计划一览表（表二）序号机械或设备名称型号规格数量国别产地制造年份额定功率kw进场时间1挖掘机1.0m31台中国2011开工后3天2搅拌机200L1台中国20145.5kw开工后3天3电焊机GZH-362台中国20135.5kw开工后3天4钢筋对焊机VNT-101台中国2012100kw开工后3天5钢筋弯曲机1台中国2012400w开工后3天6钢筋切断机1台中国2012400w开工后3天7插入式振动棒2台中国2014400w开工后3天8平板式震动器1台中国2013400w开工后3天95t自卸汽车5台中国2014开工后3天10机动翻斗车4辆中国2015开工后3天4供水管道工程施工组织设计11蛙式打夯机2台中国2015开工后3天第三节施工现场平面布置1.1施工平面布置说明根据现场施工场地条件，并按照施工总平面既要布置合理，又要贯彻标化管理体现文明施工的原则，我们将做如下的布置。1、考虑到基槽、坑开挖后需回填，则堆土场地点的选择应有利于施工。2、集中布设施工人员食宿等临时生活设施及办公管理临时设施。3、管道支墩施工现场设钢筋成型加工及木工加工制作场地。4、管道支墩施工现场内设自拌砼搅拌站及砂石水泥的堆放场地。5...
