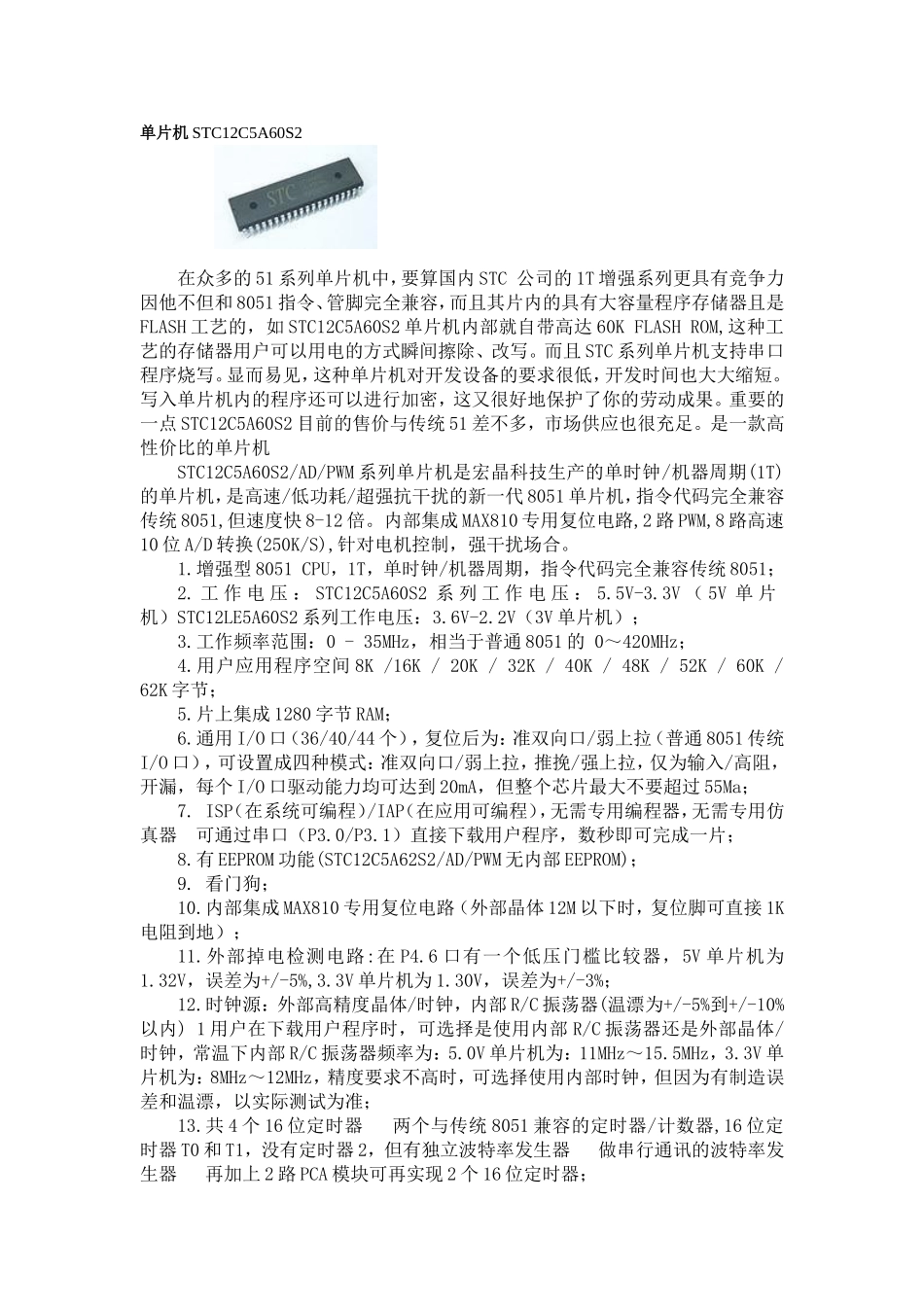

单片机STC12C5A60S2在众多的51系列单片机中，要算国内STC公司的1T增强系列更具有竞争力因他不但和8051指令、管脚完全兼容，而且其片内的具有大容量程序存储器且是FLASH工艺的，如STC12C5A60S2单片机内部就自带高达60KFLASHROM,这种工艺的存储器用户可以用电的方式瞬间擦除、改写。而且STC系列单片机支持串口程序烧写。显而易见，这种单片机对开发设备的要求很低，开发时间也大大缩短。写入单片机内的程序还可以进行加密，这又很好地保护了你的劳动成果。重要的一点STC12C5A60S2目前的售价与传统51差不多，市场供应也很充足。是一款高性价比的单片机STC12C5A60S2/AD/PWM系列单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机，是高速/低功耗/超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051,但速度快8-12倍。内部集成MAX810专用复位电路,2路PWM,8路高速10位A/D转换(250K/S),针对电机控制，强干扰场合。1.增强型8051CPU，1T，单时钟/机器周期，指令代码完全兼容传统8051；2.工作电压：STC12C5A60S2系列工作电压：5.5V-3.3V（5V单片机）STC12LE5A60S2系列工作电压：3.6V-2.2V（3V单片机）；3.工作频率范围：0-35MHz，相当于普通8051的0～420MHz；4.用户应用程序空间8K/16K/20K/32K/40K/48K/52K/60K/62K字节；5.片上集成1280字节RAM；6.通用I/O口（36/40/44个），复位后为：准双向口/弱上拉（普通8051传统I/O口），可设置成四种模式：准双向口/弱上拉，推挽/强上拉，仅为输入/高阻，开漏，每个I/O口驱动能力均可达到20mA，但整个芯片最大不要超过55Ma；7.ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器可通过串口（P3.0/P3.1）直接下载用户程序，数秒即可完成一片；8.有EEPROM功能(STC12C5A62S2/AD/PWM无内部EEPROM)；9.看门狗；10.内部集成MAX810专用复位电路（外部晶体12M以下时，复位脚可直接1K电阻到地）；11.外部掉电检测电路:在P4.6口有一个低压门槛比较器，5V单片机为1.32V，误差为+/-5%,3.3V单片机为1.30V，误差为+/-3%；12.时钟源：外部高精度晶体/时钟，内部R/C振荡器(温漂为+/-5%到+/-10%以内)1用户在下载用户程序时，可选择是使用内部R/C振荡器还是外部晶体/时钟，常温下内部R/C振荡器频率为：5.0V单片机为：11MHz～15.5MHz，3.3V单片机为：8MHz～12MHz，精度要求不高时，可选择使用内部时钟，但因为有制造误差和温漂，以实际测试为准；13.共4个16位定时器两个与传统8051兼容的定时器/计数器,16位定时器T0和T1，没有定时器2，但有独立波特率发生器做串行通讯的波特率发生器再加上2路PCA模块可再实现2个16位定时器；14.2个时钟输出口，可由T0的溢出在P3.4/T0输出时钟，可由T1的溢出在P3.5/T1输出时钟；15.外部中断I/O口7路,传统的下降沿中断或低电平触发中断,并新增支持上升沿中断的PCA模块，PowerDown模式可由外部中断唤醒，INT0/P3.2,INT1/P3.3,T0/P3.4,T1/P3.5,RxD/P3.0,CCP0/P1.3(也可通过寄存器设置到P4.2),CCP1/P1.4(也可通过寄存器设置到P4.3)；16.PWM(2路）/PCA（可编程计数器阵列,2路）：——也可用来当2路D/A使用——也可用来再实现2个定时器——也可用来再实现2个外部中断(上升沿中断/下降沿中断均可分别或同时支持)；17.A/D转换,10位精度ADC，共8路，转换速度可达250K/S(每秒钟25万次)18.通用全双工异步串行口(UART)，由于STC12系列是高速的8051，可再用定时器或PCA软件实现多串口；19.STC12C5A60S2系列有双串口，后缀有S2标志的才有双串口，RxD2/P1.2(可通过寄存器设置到P4.2)，TxD2/P1.3(可通过寄存器设置到P4.3)；20.工作温度范围：-40-+85℃(工业级)/0-75℃(商业级)21.封装：PDIP-40,LQFP-44,LQFP-48I/O口不够时，可用2到3根普通I/O口线外接74HC164/165/595（均可级联）来扩展I/O口,还可用A/D做按键扫描来节省I/O口，或用双CPU,三线通信，还多了串口。图3-1STC12C5A60S2管脚图各引脚功能简单介绍如下：VCC：供电电压；GND：接地；P0口：P0口为一个8位漏级开路双向I/O口，每个管脚可吸收8TTL门电流。当P1口的管脚写“1”时，被定义为高阻输入。P0能够用于外部程序数据存储器它可以被定义为数据/地址的第八位。在FLASH...
