单片机并行IO口的应用实验VIP免费

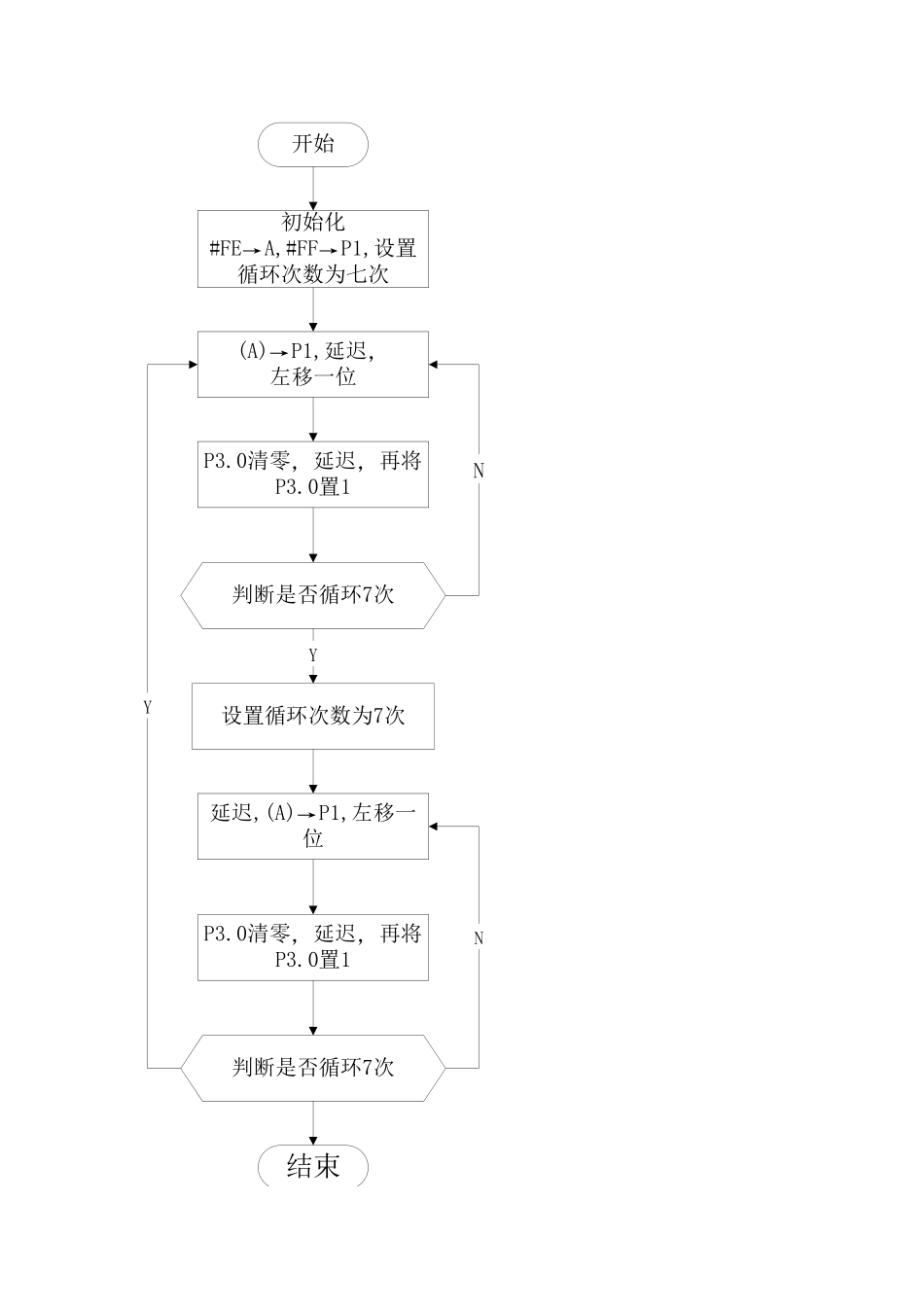

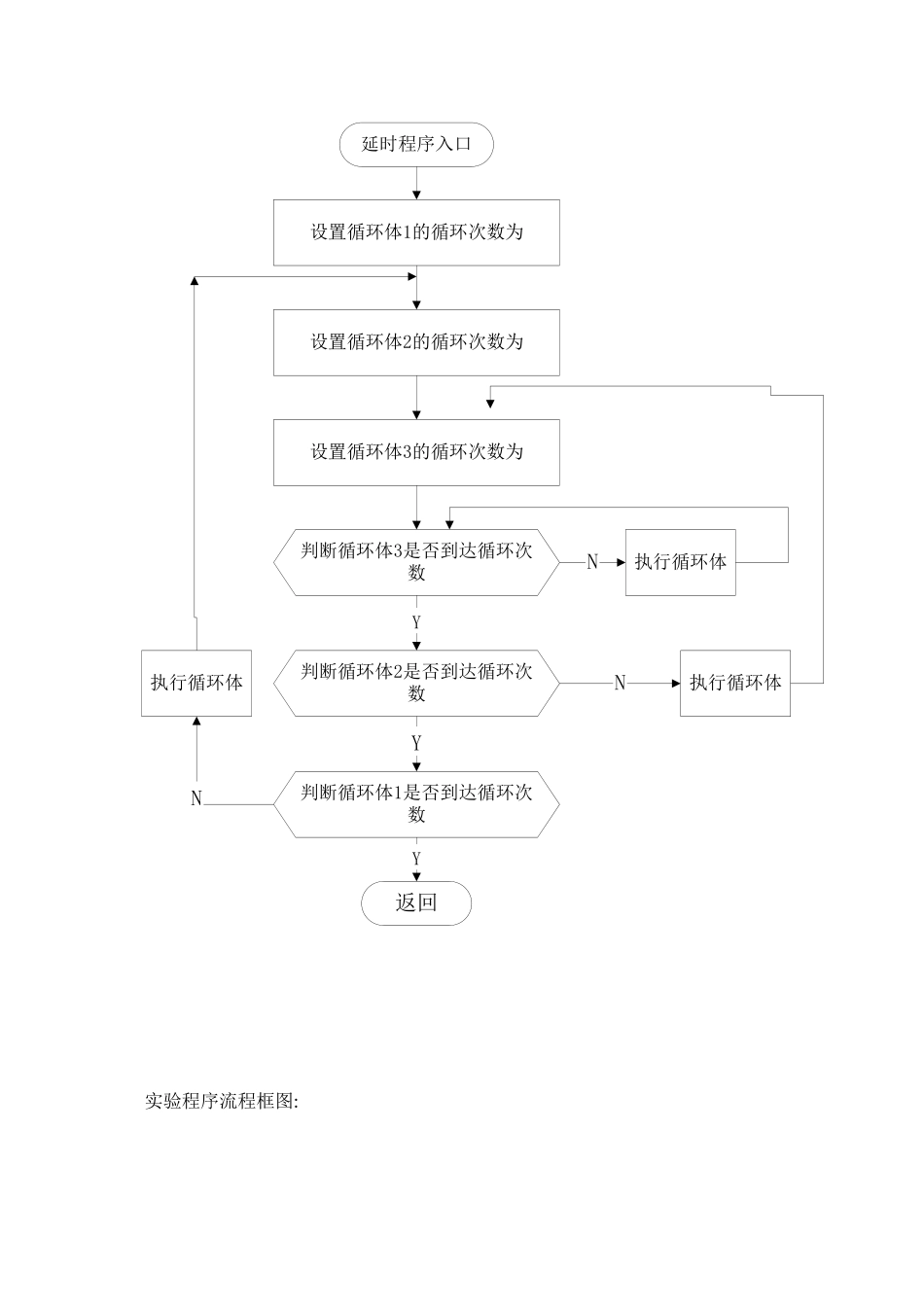

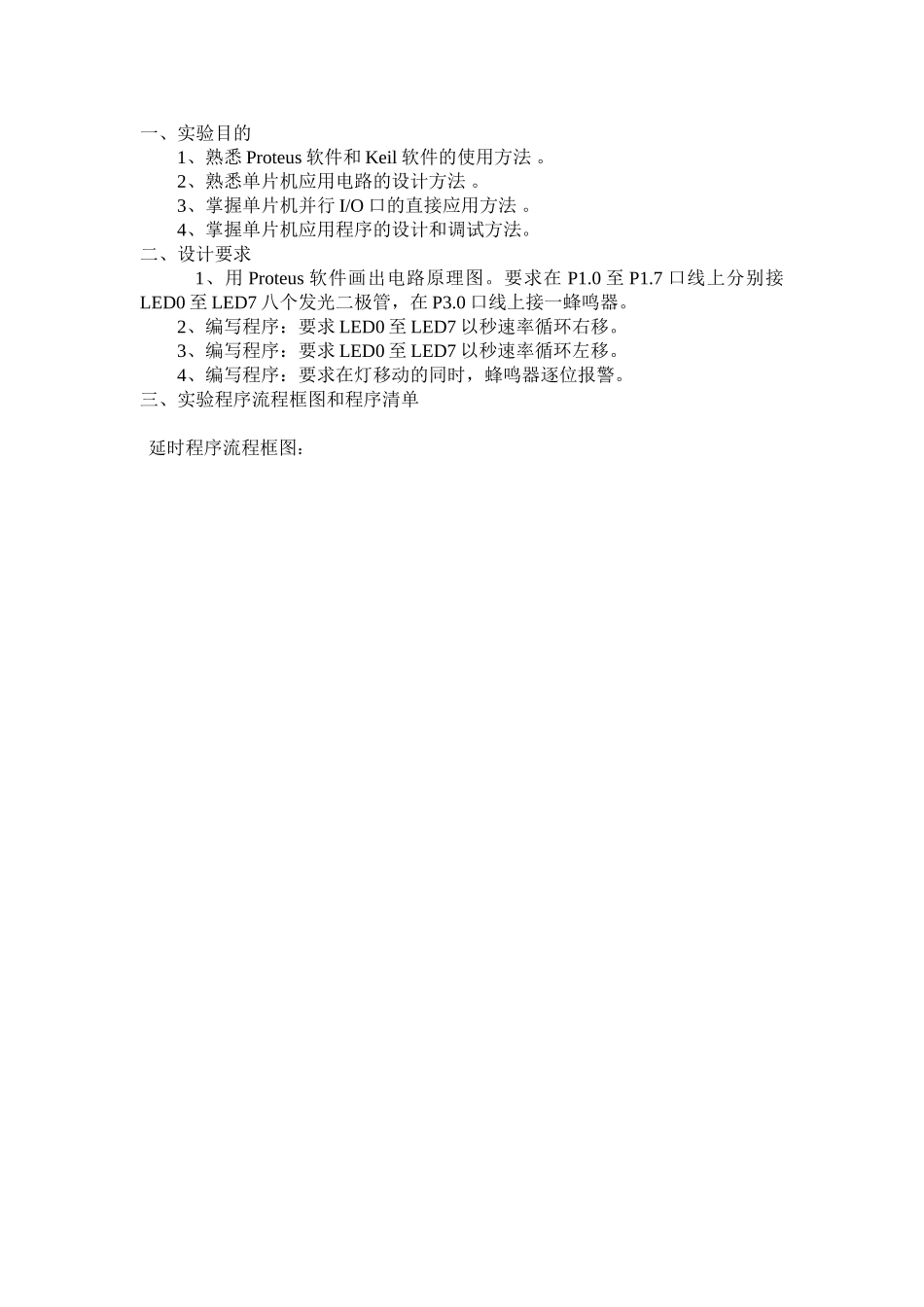

一、实验目的1、熟悉Proteus软件和Keil软件的使用方法。2、熟悉单片机应用电路的设计方法。3、掌握单片机并行I/O口的直接应用方法。4、掌握单片机应用程序的设计和调试方法。二、设计要求1、用Proteus软件画出电路原理图。要求在P1.0至P1.7口线上分别接LED0至LED7八个发光二极管，在P3.0口线上接一蜂鸣器。2、编写程序：要求LED0至LED7以秒速率循环右移。3、编写程序：要求LED0至LED7以秒速率循环左移。4、编写程序：要求在灯移动的同时，蜂鸣器逐位报警。三、实验程序流程框图和程序清单延时程序流程框图：延时程序入口设置循环体1的循环次数为设置循环体2的循环次数为设置循环体3的循环次数为判断循环体3是否到达循环次数判断循环体2是否到达循环次数判断循环体1是否到达循环次数执行循环体NY执行循环体YN返回执行循环体YN实验程序流程框图:开始初始化→→#FEA,#FFP1,设置循环次数为七次→，(A)P1,延迟左移一位，，P3.0清零延迟再将P3.0置1判断是否循环7次→延迟,(A)P1,左移一位，，P3.0清零延迟再将P3.0置1判断是否循环7次N设置循环次数为7次YNY结束汇编程序:ORG0000HMOVA,#11111110BMOVP3,#0FFHMAIN:MOVR0,#07HLOOP1:LCALLDELAYMOVP3,ARLACLRP2.0LCALLDELAYSETBP2.0DJNZR0,LOOP1MOVR0,#07HLOOP2:LCALLDELAYMOVP3,ARRACLRP2.0LCALLDELAYSETBP2.0DJNZR0,LOOP2LJMPMAINDELAY:MOVR7,#17HDL1:MOVR6,#98HDL0:MOVR5,#46HDJNZR5,$DJNZR6,DL0DJNZR7,DL1RETENDC语言程序：#include#includeunsignedchartemp;inti;voiddelay(void);sbitspeaker=P2^0;voidmain(){temp=0xfe;P3=temp;while(1){for(i=0;i<7;i++){temp=_crol_(temp,1);speaker=0;delay();speaker=1;delay();P3=temp;}for(i=0;i<7;i++){speaker=0;temp=_cror_(temp,1);delay();speaker=1;delay();P3=temp;}}}voiddelay(void){unsignedchara,b,c;for(c=167;c>0;c--)for(b=171;b>0;b--)for(a=16;a>0;a--);_nop_;}四：电路原理图:五：实验结果1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.六、实验总结通过本次实验，我复习了Proteus软件的使用方法，学习了更多的对KEIL的调试方法，对keil和Proteus的使用更加熟悉了，通过用Proteus软件画图，熟悉了单片机电路基本的设计方法，掌握了单片机并行I/O口的直接应用方法，对子程序的调用左移、右移指令可以灵活的运用，同时对keil产生的HEX型的文件的有了新的认识和应用七、思考题1、编程实现LED0至LED7以十六进制计数规律亮灯？程序设计流程框图如下：开始初始化→→#FFP1,#FFA,→(A)P1，，P3.0清零延迟再将，P3.0置1再延时A的内容自减1汇编实验程序：ORG0000HMAIN:MOVP3,#256MOVA,#0FFHLOOP:MOVP3,ACLRP2.0LCALLDELAYSETBP2.0LCALLDELAYDECALJMPLOOPDELAY:MOVR7,#17HDL1:MOVR6,#98HDL0:MOVR5,#46HDJNZR5,$DJNZR6,DL0DJNZR7,DL1RETENDC语言程序：#include#includeunsignedchartemp;inti;voiddelay(void);sbitspeaker=P3^1;voidmain(){P3=0X00;temp=0xFF;while(1){for(i=0;i<0XFF;i++){speaker=0x00;delay();speaker=0x01;P3=temp;temp=temp-1;}}}voiddelay(void){unsignedchara,b,c;for(c=167;c>0;c--)for(b=171;b>0;b--)for(a=16;a>0;a--);_nop_;}结果如下图所示：1.2.3.4.5.6.7.8.9.10.11.12.
