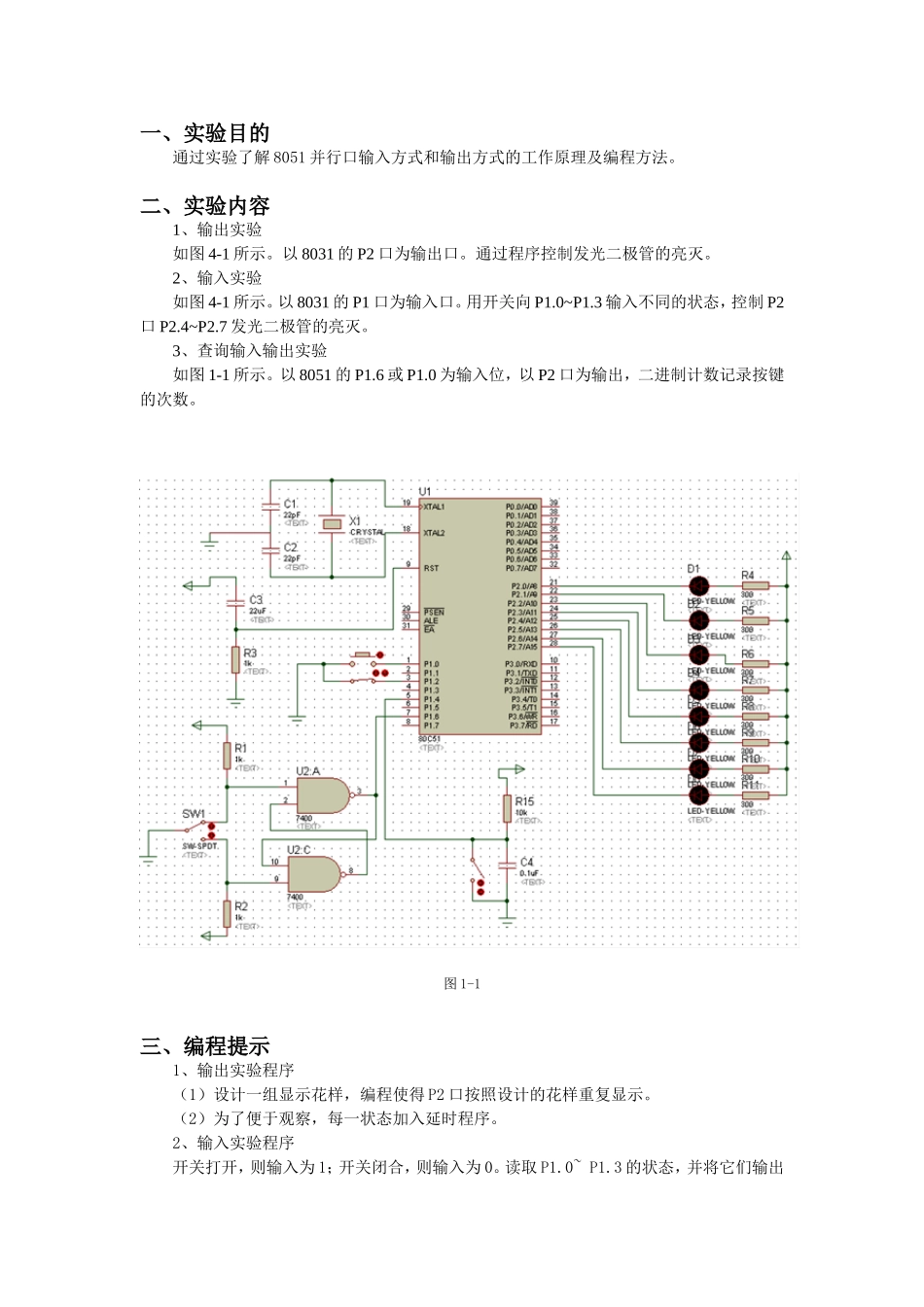

实验二并行口实验报告班级：学号：姓名：教师：一、实验目的通过实验了解8051并行口输入方式和输出方式的工作原理及编程方法。二、实验内容1、输出实验如图4-1所示。以8031的P2口为输出口。通过程序控制发光二极管的亮灭。2、输入实验如图4-1所示。以8031的P1口为输入口。用开关向P1.0~P1.3输入不同的状态，控制P2口P2.4~P2.7发光二极管的亮灭。3、查询输入输出实验如图1-1所示。以8051的P1.6或P1.0为输入位，以P2口为输出，二进制计数记录按键的次数。图1-1三、编程提示1、输出实验程序（1）设计一组显示花样，编程使得P2口按照设计的花样重复显示。（2）为了便于观察，每一状态加入延时程序。2、输入实验程序开关打开，则输入为1；开关闭合，则输入为0。读取P1.0~P1.3的状态，并将它们输出到P2.4~P2.7，驱动发光二极管。所以发光二极管L1~L4的亮灭应与开关P1.0~P1.3的设置相吻合。3、查询输入输出程序（1）编程计数P1.0按键次数，按键不去抖动。（2）编程计数P1.6按键次数，按键不去抖动。（3）编程计数P1.0按键次数，按键软件延时去抖动。观察（1）、（2）、（3）、的结果。四、实验器材计算机，目标系统实验板五、实验步骤1、在KEILC中按要求编好程序，编译，软件调试，生成.HEX文件。2、断开电源，按图1-1所示，连好开关及发光二极管电路。3、下载程序。4、调试运行程序，观察发光二极管状态。六、C源程序清单1、#include#defineucharunsignedchar#defineON0#defineOFF1sbitled1=P2^0;sbitled2=P2^1;sbitled3=P2^2;sbitled4=P2^3;sbitled5=P2^4;sbitled6=P2^5;sbitled7=P2^6;sbitled8=P2^7;voiddelay1(void);voidmain(void){led1=led2=led3=led4=led5=led6=led7=led8=OFF;while(1){led1=led8=ON;delay1();led2=led7=ON;delay1();led3=led6=ON;delay1();led4=led5=ON;delay1();led1=led8=OFF;delay1();led2=led7=OFF;delay1();led3=led6=OFF;delay1();led4=led5=OFF;delay1();}}voiddelay1(void){uchari,j,k;for(i=0;i<10;i++)for(j=0;j<100;j++)for(k=0;k<255;k++);}2、#include#defineucharunsignedcharsbitk8=P1^0;sbitk7=P1^1;sbitk6=P1^2;sbitk5=P1^3;sbitled5=P2^4;sbitled6=P2^5;sbitled7=P2^6;sbitled8=P2^7;voidmain(void){while(1){if(!k8)led5=0;if(!k7)led6=0;if(!k6)led7=0;if(!k5)led8=0;if(k8)led5=1;if(k7)led6=1;if(k6)led7=1;if(k5)led8=1;}}3、（1）和（2）#include#defineucharunsignedcharsbitk8=P1^0;sbitk2=P1^6;voidmain(void){ucharnum1,num2;num1=0;num2=0;while(1){if(!k8){num1++;P2=~num1;}if(!k2){num2++;P2=~num2;}}}3、（3）#include#defineucharunsignedcharvoiddelay(uchar);sbitk8=P1^0;sbitk7=P1^1;sbitk6=P1^2;sbitk5=P1^3;sbitk4=P1^4;sbitk3=P1^5;sbitk2=P1^6;sbitk1=P1^7;voidmain(void){ucharnum;num=0;while(1){if(!k3||!k4||!k5||!k6||!k7){num++;P2=~num;delay(100);}if(!k8){num=0;P2=~num;delay(100);}}}voiddelay(uchark){ucharx,y,z;for(x=k;x>0;x--)for(y=20;y>0;y--)for(z=250;z>0;z--);}七、总结对于这次的实验来说，还是不难的，因为看懂了图1-1后，在加上原来学过的C语言，所以这三个程序还是很容易搞定的，在按键去抖动的程序中，由于k1和k2和其他的键并不一样，这两个键在硬件上已经去抖动了，

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用，不得用于其他商业用途（如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利）。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容

单片机并行口实验报告

实验二并行口实验报告班级：学号：姓名：教师：一、实验目的通过实验了解8051并行口输入方式和输出方式的工作原理及编程方法

二、实验内容1、输出实验如图4-1所示

以8031的P2口为输出口

通过程序控制发光二极管的亮灭

2、输入实验如图4-1所示

以8031的P1口为输入口

用开关向P1

3输入不同的状态，控制P2口P2

7发光二极管的亮灭

3、查询输入输出实验如图1-1所示

以8051的P1

0为输入位，以P2口为输出，二进制计数记录按键的次数

图1-1三、编程提示1、输出实验程序（1）设计一组显示花样，编程使得P2口按照设计的花样重复显示

（2）为了便于观察，每一状态加入延时程序

2、输入实验程序开关打开，则输入为1；开关闭合，则输入为0

3的状态，并将它们输出到P2

7，驱动发光二极管

所以发光二极管L1~L4的亮灭应与开关P1

3的设置相吻合

3、查询输入输出程序（1）编程计数P1

0按键次数，按键不去抖动

（2）编程计数P1

6按键次数，按键不去抖动

（3）编程计数P1

0按键次数，按键软件延时去抖动

观察（1）、（2）、（3）、的结果

四、实验器材计算机，目标系统实验板五、实验步骤1、在KEILC中按要求编好程序，编译，软件调试，生成

2、断开电源，按图1-1所示，连好开关及发光二极管电路

3、下载程序

4、调试运行程序，观察发光二极管状态

六、C源程序清单1、#include#defineucharunsignedchar#defineON0#defineOFF1sbitled1=P2^0;sbitled2=P2^1;sbitled3=P2^2;sbitled4=P2^3;sbitled5=P2^4;sbitled6=P2^5;sbitled7=P2^6;sbitled8=P2^
