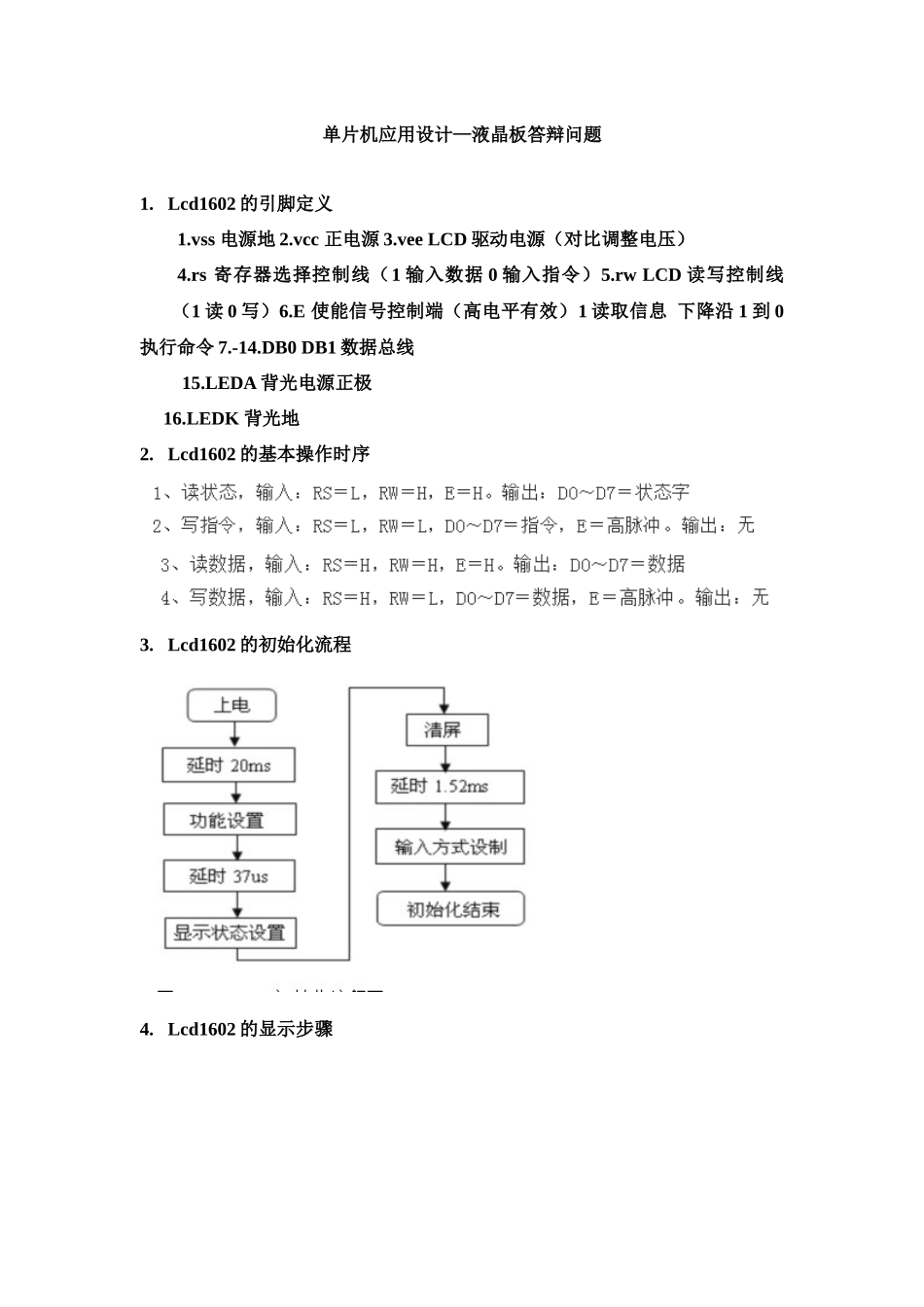

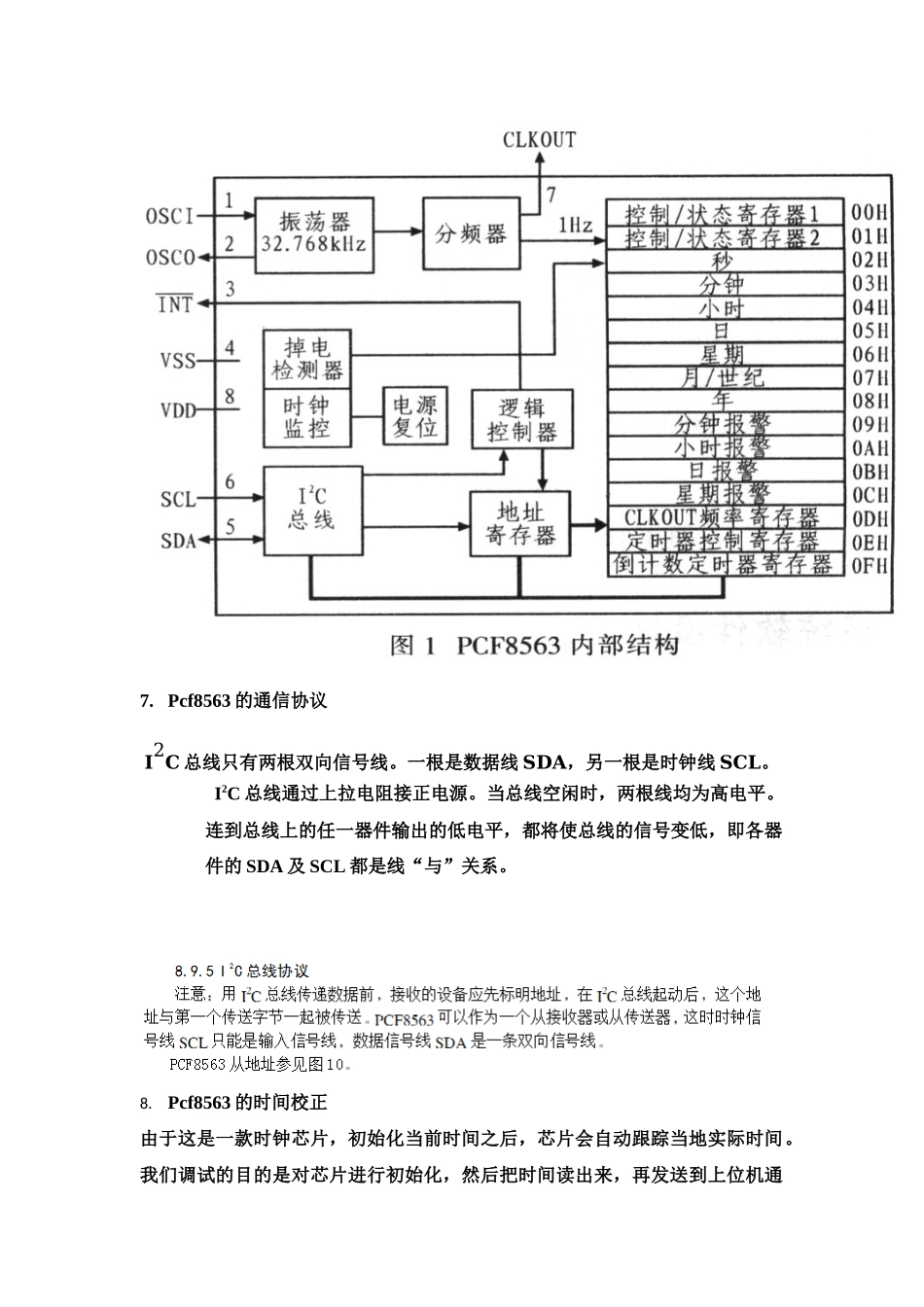

单片机应用设计—液晶板答辩问题1.Lcd1602的引脚定义1.vss电源地2.vcc正电源3.veeLCD驱动电源（对比调整电压）4.rs寄存器选择控制线（1输入数据0输入指令）5.rwLCD读写控制线（1读0写）6.E使能信号控制端（高电平有效）1读取信息下降沿1到0执行命令7.-14.DB0DB1数据总线15.LEDA背光电源正极16.LEDK背光地2.Lcd1602的基本操作时序3.Lcd1602的初始化流程4.Lcd1602的显示步骤5.Pcf8563的引脚定义6.Pcf8563的内部结构7.Pcf8563的通信协议I2C总线只有两根双向信号线。一根是数据线SDA，另一根是时钟线SCL。I2C总线通过上拉电阻接正电源。当总线空闲时，两根线均为高电平。连到总线上的任一器件输出的低电平，都将使总线的信号变低，即各器件的SDA及SCL都是线“与”关系。8.Pcf8563的时间校正由于这是一款时钟芯片，初始化当前时间之后，芯片会自动跟踪当地实际时间。我们调试的目的是对芯片进行初始化，然后把时间读出来，再发送到上位机通过串口调试助手判断结果。9.Ds18b20的引脚定义与供电方式外接电源10.Ds18b20的内部存储器11.Ds18b20的指令搜索ROM指令，读取ROM指令，匹配ROM指令，忽略ROM指令，报警搜索指令12.Ds18b20的单点读取流程复位—发送ROM指令——发送RAM指令——/////处理数据13.Ds18b20的温度寄存器格式14.Ds18b20的精度配置15.串口通信硬件接口16.串口通信的初始化SCON=0x50;串口控制寄存器TMOD|=0x20;设置定时器TH1=0xFD;定时器重载装置TR1=1;启动定时器1EA=1;ES=1;打开串口总线17.串口发送数据流程18.串口接收数据流程51单片机的串口，是个全双工的串口，发送数据的同时，还可以接收数据。当串行发送完毕后，将在标志位TI置1，同样，当收到了数据后，也会在RI置1。按键的消抖与松手检测延时，判断是否有低电平检测方式有两种，一种是扫描检测，另一种是中断检测。这次先说第一种扫描检测就是单片机每隔一段时间，就去检测一下IO口的状态，未触发的时候，该引脚是高电平，触发的时候是低电平19.红外遥控硬件接口20.将远红外接收头的信号输出端直接接至51系列单片机的外中断输入口即可21.红外编码方式与帧结构22.红外解码原理按键值转化为键码，再经过编码，然后调制到38Khz的载波上，发送到接收器，接收器接收调制信号，解码后还原呈按键值，，
