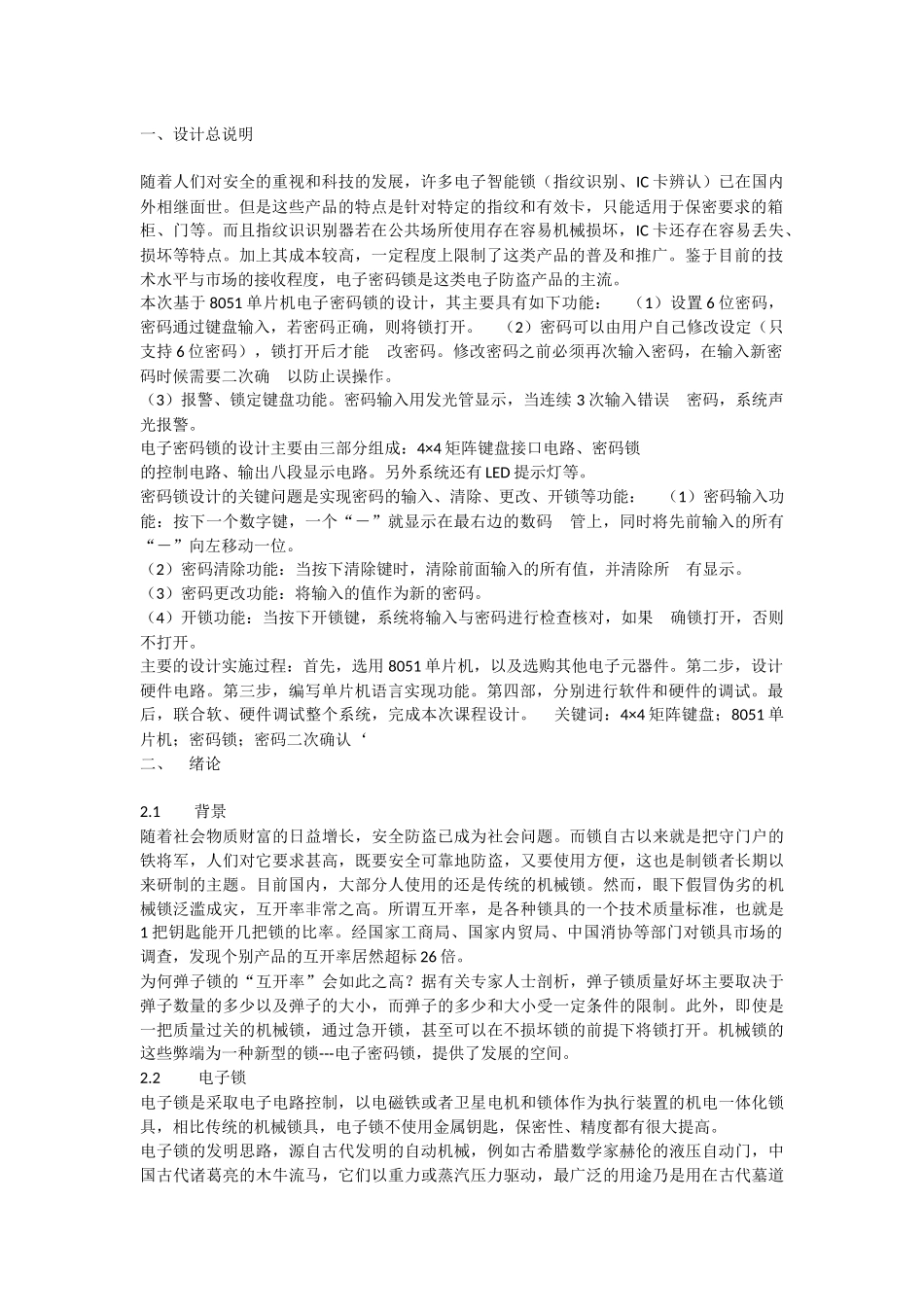

单片机电子密码锁的设计(汇编语言)VIP免费

一、设计总说明随着人们对安全的重视和科技的发展，许多电子智能锁（指纹识别、IC卡辨认）已在国内外相继面世。但是这些产品的特点是针对特定的指纹和有效卡，只能适用于保密要求的箱柜、门等。而且指纹识识别器若在公共场所使用存在容易机械损坏，IC卡还存在容易丢失、损坏等特点。加上其成本较高，一定程度上限制了这类产品的普及和推广。鉴于目前的技术水平与市场的接收程度，电子密码锁是这类电子防盗产品的主流。本次基于8051单片机电子密码锁的设计，其主要具有如下功能：（1）设置6位密码，密码通过键盘输入，若密码正确，则将锁打开。（2）密码可以由用户自己修改设定（只支持6位密码），锁打开后才能改密码。修改密码之前必须再次输入密码，在输入新密码时候需要二次确以防止误操作。（3）报警、锁定键盘功能。密码输入用发光管显示，当连续3次输入错误密码，系统声光报警。电子密码锁的设计主要由三部分组成：4×4矩阵键盘接口电路、密码锁的控制电路、输出八段显示电路。另外系统还有LED提示灯等。密码锁设计的关键问题是实现密码的输入、清除、更改、开锁等功能：（1）密码输入功能：按下一个数字键，一个“－”就显示在最右边的数码管上，同时将先前输入的所有“－”向左移动一位。（2）密码清除功能：当按下清除键时，清除前面输入的所有值，并清除所有显示。（3）密码更改功能：将输入的值作为新的密码。（4）开锁功能：当按下开锁键，系统将输入与密码进行检查核对，如果确锁打开，否则不打开。主要的设计实施过程：首先，选用8051单片机，以及选购其他电子元器件。第二步，设计硬件电路。第三步，编写单片机语言实现功能。第四部，分别进行软件和硬件的调试。最后，联合软、硬件调试整个系统，完成本次课程设计。关键词：4×4矩阵键盘；8051单片机；密码锁；密码二次确认‘二、绪论2.1背景随着社会物质财富的日益增长，安全防盗已成为社会问题。而锁自古以来就是把守门户的铁将军，人们对它要求甚高，既要安全可靠地防盗，又要使用方便，这也是制锁者长期以来研制的主题。目前国内，大部分人使用的还是传统的机械锁。然而，眼下假冒伪劣的机械锁泛滥成灾，互开率非常之高。所谓互开率，是各种锁具的一个技术质量标准，也就是1把钥匙能开几把锁的比率。经国家工商局、国家内贸局、中国消协等部门对锁具市场的调查，发现个别产品的互开率居然超标26倍。为何弹子锁的“互开率”会如此之高？据有关专家人士剖析，弹子锁质量好坏主要取决于弹子数量的多少以及弹子的大小，而弹子的多少和大小受一定条件的限制。此外，即使是一把质量过关的机械锁，通过急开锁，甚至可以在不损坏锁的前提下将锁打开。机械锁的这些弊端为一种新型的锁---电子密码锁，提供了发展的空间。2.2电子锁电子锁是采取电子电路控制，以电磁铁或者卫星电机和锁体作为执行装置的机电一体化锁具，相比传统的机械锁具，电子锁不使用金属钥匙，保密性、精度都有很大提高。电子锁的发明思路，源自古代发明的自动机械，例如古希腊数学家赫伦的液压自动门，中国古代诸葛亮的木牛流马，它们以重力或蒸汽压力驱动，最广泛的用途乃是用在古代墓道的地下机关。电子工业的诞生，使得以微小电量驱动机械成为可能，于是有了电子锁一日千里的跃进。三、课题要求本次课程设计，基于8051单片机电子密码锁的设计，利用4*4小键盘作为输入，LED作为显示。当输入密码和设定的密码一致时，系统利用继电器输出解锁信号，其主要具有如下功能：（1）设置6位密码，密码通过键盘输入，若密码正确，则将锁打开。（2）密码可以由用户自己修改设定（只支持6位密码），锁打开后才能改密码。修改密码之前必须再次输入密码，在输入新密码时候需要二次确以防止误操作。（3）报警、锁定键盘功能。密码输入用发光管显示，当连续3次输入错误密码，系统声光报警。四、课题分析电路主要包括矩阵键盘输入密码，外部密码验证，单片控制，原理方框图如下：4.1矩阵键盘输入控制电路设计方案是非编码键盘，每条行线和列线都对应一条I/O口线，键位设在行线和列线的交叉点，当一个键按下就会有某一条行线与某一条列线接触，只要确定接触的是哪两条...
