单片机定时器的设计VIP专享VIP免费

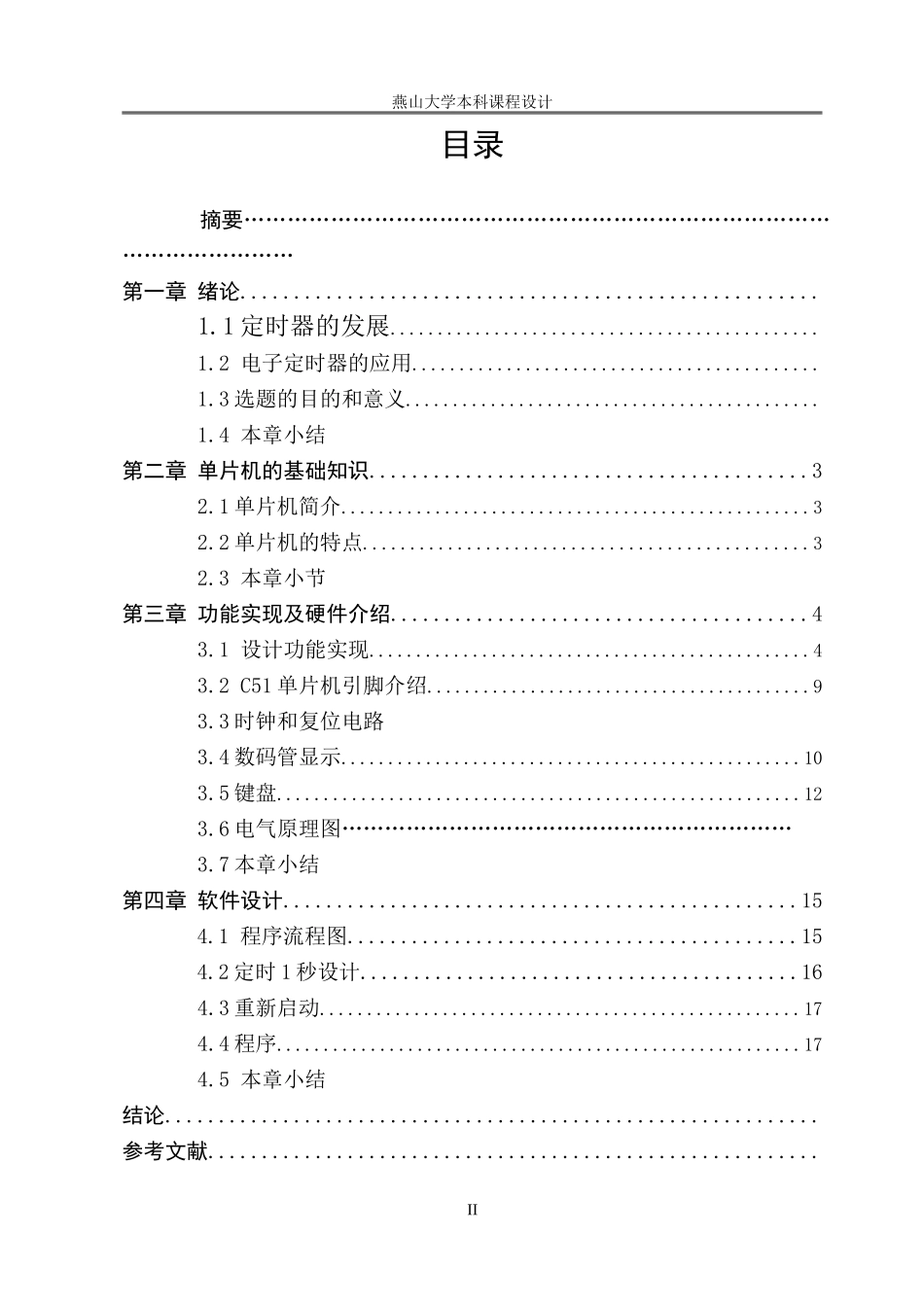

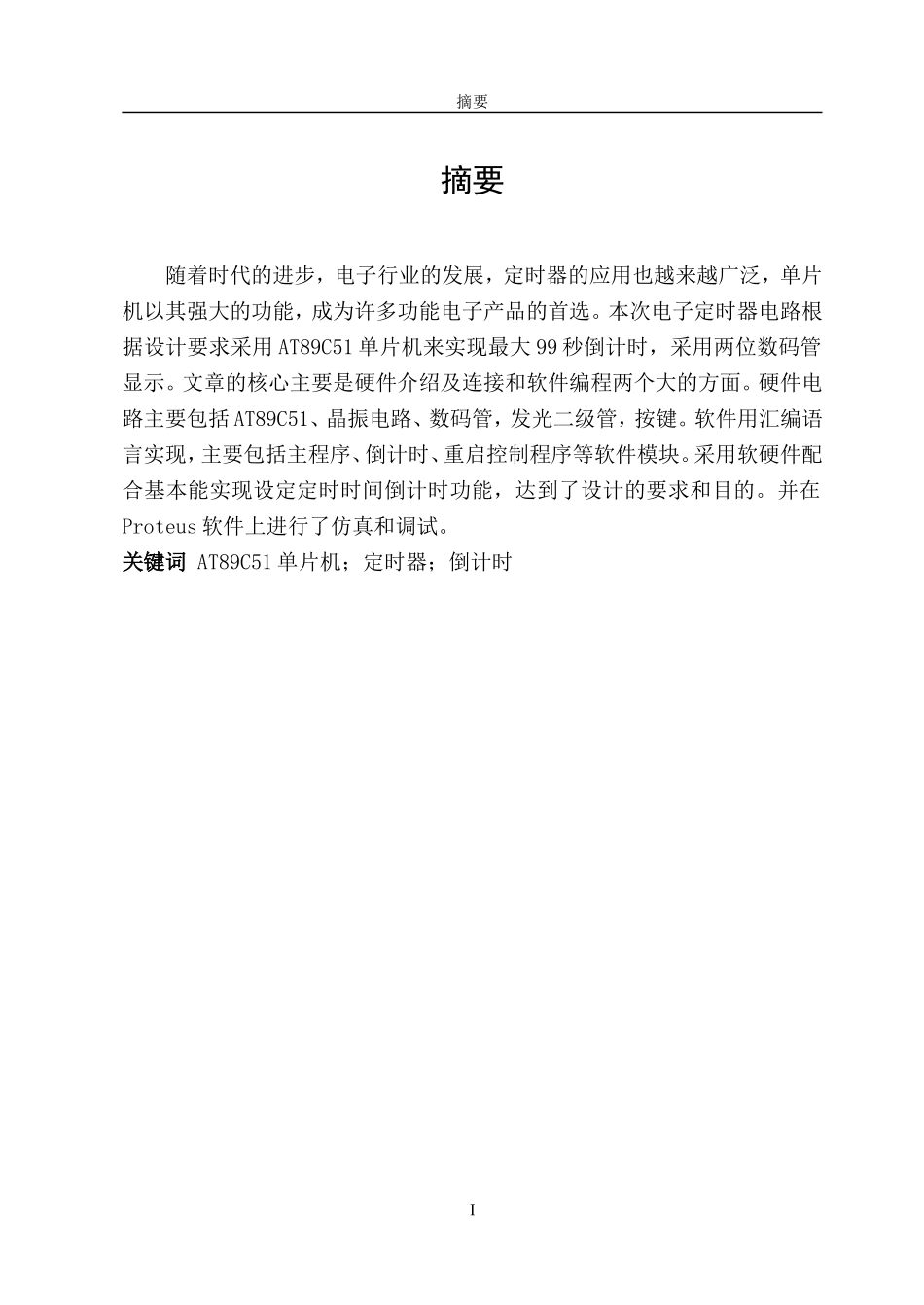

摘要摘要随着时代的进步，电子行业的发展，定时器的应用也越来越广泛，单片机以其强大的功能，成为许多功能电子产品的首选。本次电子定时器电路根据设计要求采用AT89C51单片机来实现最大99秒倒计时，采用两位数码管显示。文章的核心主要是硬件介绍及连接和软件编程两个大的方面。硬件电路主要包括AT89C51、晶振电路、数码管，发光二级管，按键。软件用汇编语言实现，主要包括主程序、倒计时、重启控制程序等软件模块。采用软硬件配合基本能实现设定定时时间倒计时功能，达到了设计的要求和目的。并在Proteus软件上进行了仿真和调试。关键词AT89C51单片机；定时器；倒计时I燕山大学本科课程设计目录摘要……………………………………………………………………………………………第一章绪论......................................................1.1定时器的发展.............................................1.2电子定时器的应用...........................................1.3选题的目的和意义............................................1.4本章小结第二章单片机的基础知识.........................................32.1单片机简介..................................................32.2单片机的特点...............................................32.3本章小节第三章功能实现及硬件介绍.......................................43.1设计功能实现...............................................43.2C51单片机引脚介绍.........................................93.3时钟和复位电路3.4数码管显示.................................................103.5键盘........................................................123.6电气原理图………………………………………………………3.7本章小结第四章软件设计................................................154.1程序流程图..........................................154.2定时1秒设计.........................................164.3重新启动...................................................174.4程序........................................................174.5本章小结结论.............................................................参考文献.........................................................II燕山大学本科课程设计致谢.....................................................................III燕山大学本科课程设计第一章绪论1.1定时器的发展人类最早使用的定时工具是沙漏或水漏，但在钟表诞生发展成熟之后，人们开始尝试使用这种全新的计时工具来改进定时器，达到准确控制时间的目的。传统的定时器都是使用发条驱动式、电机传动式、电钟式等机械定时器。20世纪末，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的备个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。电子定时器相对传统定时器来说体积小，重量轻，造价低，精度高，寿命长，而且安全可靠适用于频繁使用，在各个领域得到了广泛的应用。使相当多需要人控制时间的工作变得简单了许多。目前，单片机正朝着高性能和多品种方向发展趋势将是进一步向着CMOS化、低功耗、小体积、大容量、高性能、低价格和外围电路内装化等几个方而发展，它从根本上改变了传统的控制系统设计思想和设计方法。从前必须由模拟电路或数字电路实现的大部分功能，现在己能用单片机通过软件方法来实现了。这种软件代替硬件的控制技术也称为微控制技术，是传统控制技术的一次革命。1.2电子定时器的应用电子定时器大大地扩展了钟表原先的报时功能。诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、自动起闭路灯、定时开关烘箱、通断动力设备甚至各种定时电气的自动启用等。电子定时器经常用于延时自动关机、定时。延时自动关机可用于电视机催眠器、路灯及其他电器的延时断电及延时自停电源等。定时可用于照相定时曝光，定时闪光，...
