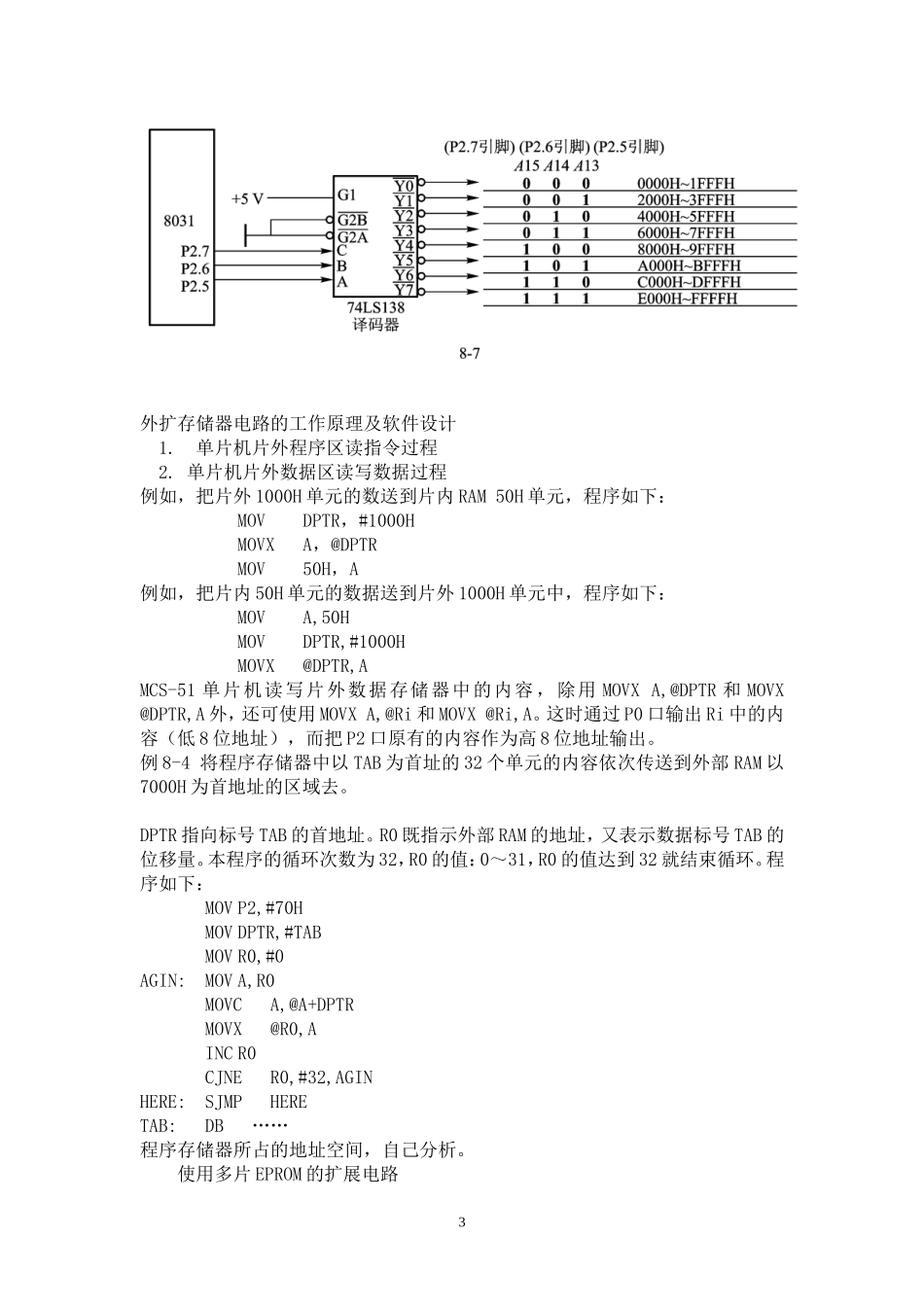

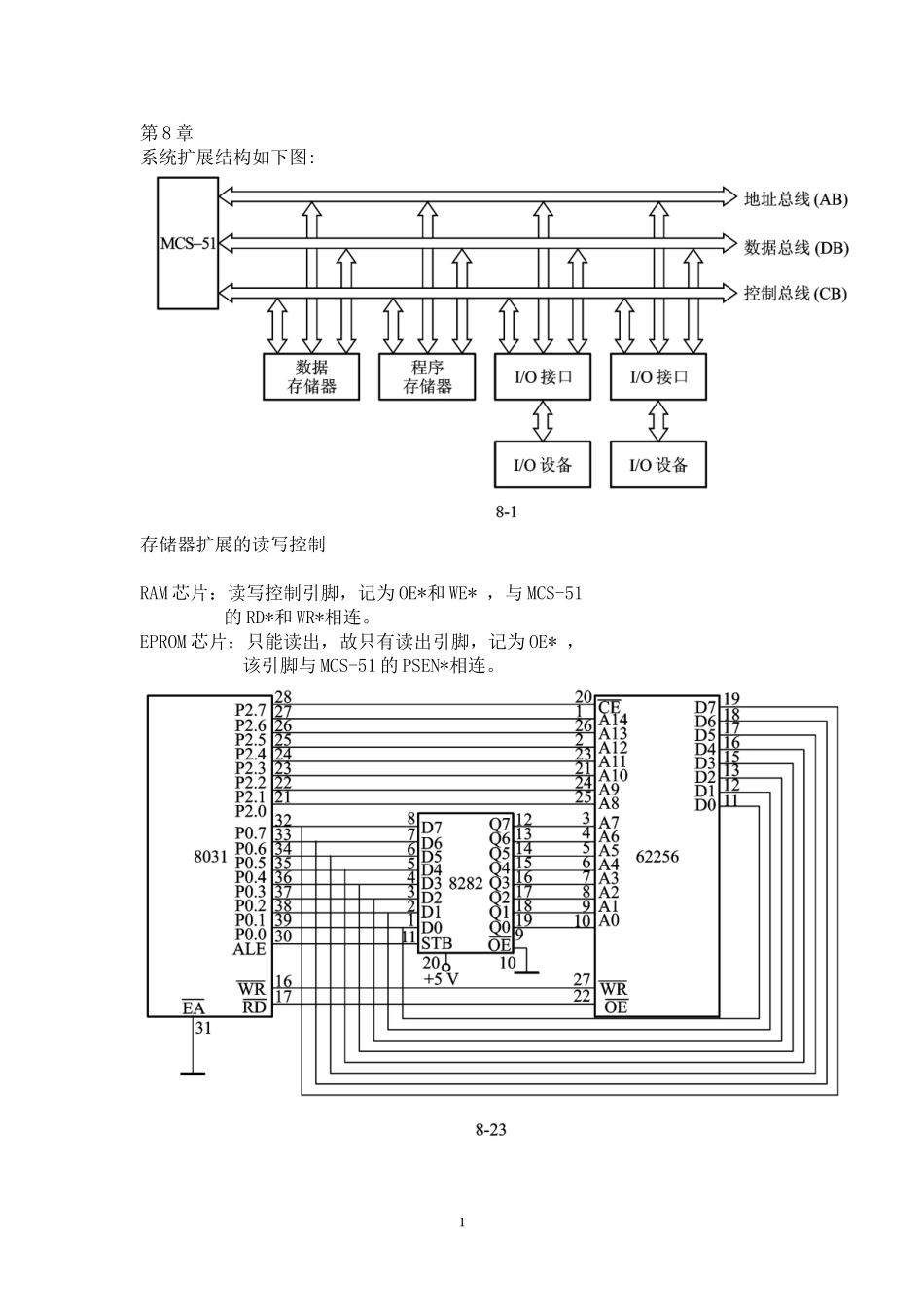

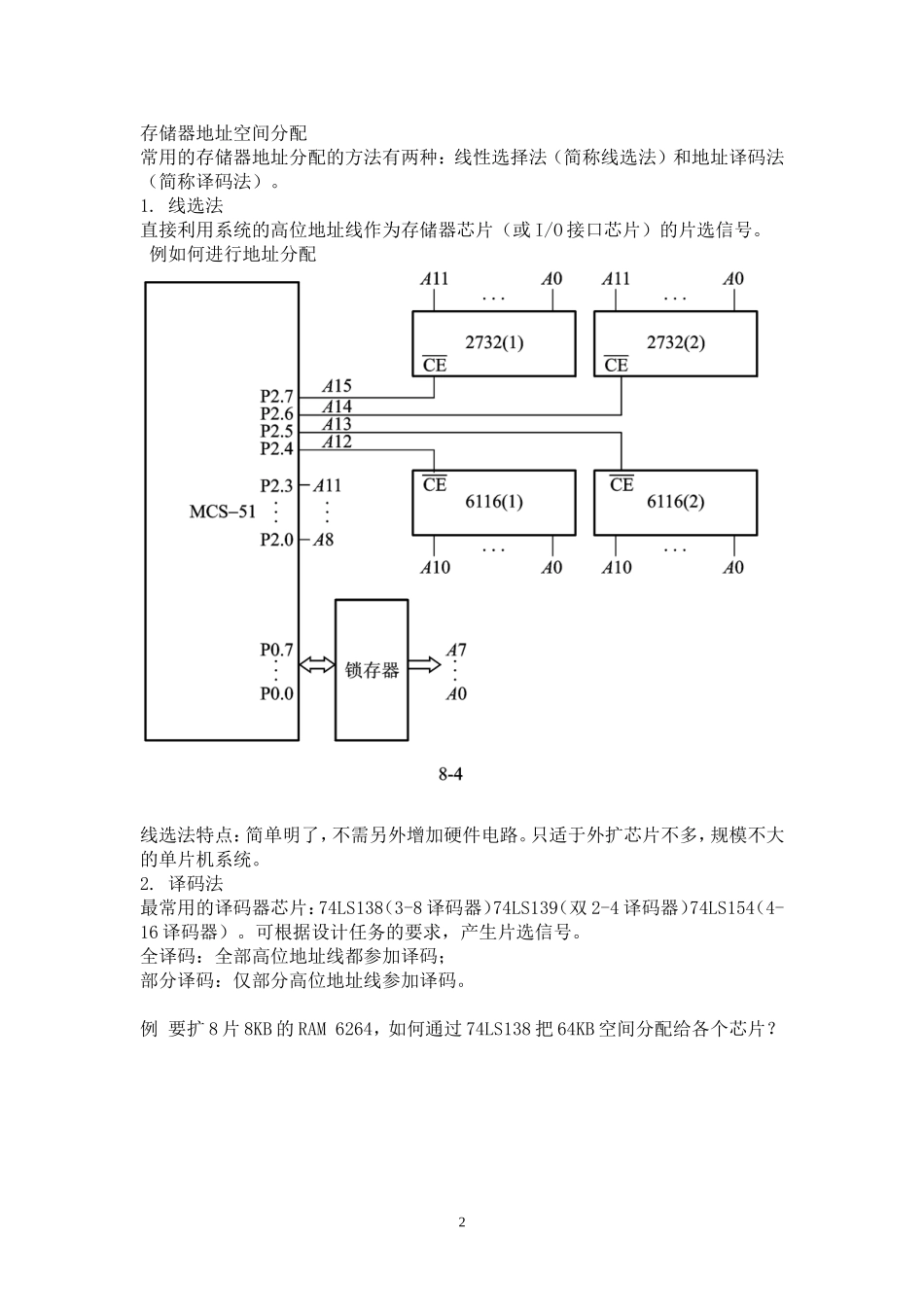

第8章系统扩展结构如下图:存储器扩展的读写控制RAM芯片：读写控制引脚，记为OE*和WE*，与MCS-51的RD*和WR*相连。EPROM芯片：只能读出，故只有读出引脚，记为OE*，该引脚与MCS-51的PSEN*相连。1存储器地址空间分配常用的存储器地址分配的方法有两种：线性选择法（简称线选法）和地址译码法（简称译码法）。1.线选法直接利用系统的高位地址线作为存储器芯片（或I/O接口芯片）的片选信号。例如何进行地址分配线选法特点：简单明了，不需另外增加硬件电路。只适于外扩芯片不多，规模不大的单片机系统。2.译码法最常用的译码器芯片：74LS138（3-8译码器）74LS139（双2-4译码器）74LS154（4-16译码器）。可根据设计任务的要求，产生片选信号。全译码：全部高位地址线都参加译码；部分译码：仅部分高位地址线参加译码。例要扩8片8KB的RAM6264，如何通过74LS138把64KB空间分配给各个芯片？2外扩存储器电路的工作原理及软件设计1.单片机片外程序区读指令过程2.单片机片外数据区读写数据过程例如，把片外1000H单元的数送到片内RAM50H单元，程序如下：MOVDPTR，#1000HMOVXA，@DPTRMOV50H，A例如，把片内50H单元的数据送到片外1000H单元中，程序如下：MOVA,50HMOVDPTR,#1000HMOVX@DPTR,AMCS-51单片机读写片外数据存储器中的内容，除用MOVXA,@DPTR和MOVX@DPTR,A外，还可使用MOVXA,@Ri和MOVX@Ri,A。这时通过P0口输出Ri中的内容（低8位地址），而把P2口原有的内容作为高8位地址输出。例8-4将程序存储器中以TAB为首址的32个单元的内容依次传送到外部RAM以7000H为首地址的区域去。DPTR指向标号TAB的首地址。R0既指示外部RAM的地址，又表示数据标号TAB的位移量。本程序的循环次数为32，R0的值：0～31，R0的值达到32就结束循环。程序如下：MOVP2,#70HMOVDPTR,#TABMOVR0,#0AGIN:MOVA,R0MOVCA,@A+DPTRMOVX@R0,AINCR0CJNER0,#32,AGINHERE:SJMPHERETAB:DB……程序存储器所占的地址空间，自己分析。使用多片EPROM的扩展电路3MCS-51扩展4片27128。例8-1编写程序将片外数据存储器中5000H～50FFH单元全部清零。方法1：用DPTR作为数据区地址指针，同时使用字节计数器。MOVDPTR，#5000H;设置数据块指针的初值MOVR7，#00H；设置块长度计数器初值CLRALOOP：MOVX@DPTR，A；把某一单元清零INCDPTR；地址指针加1DJNZR7，LOOP；数据块长度减1，若不为；0则继续清零HERE：SJMPHERE；执行完毕，原地踏步方法2：用DPTR作为数据区地址指针，但不使用字节计数器，而是比较特征地址。MOVDPTR，#5000HCLRALOOP：MOVX@DPTR，AINCDPTRMOVR7，DPLCJNER7，#0，LOOP；与末地址+1比较HERE：SJMPHERE第9章MCS-51扩展I/O接口的设计I/O端口编址两种方式：独立编址与统一编址。（有考）1．独立编址方式I/O寄存器地址空间和存储器地址空间分开编址，但需专门读写I/O的指令和控制信号。42.统一编址方式I/O寄存器与数据存储器单元同等对待，I/O接口共用存储器的地址空间，每个I/O端口视为一个存储单元。扩展I/O接口使用片外数据存储器地址空间：输出指令：输入指令：片内寻址：MOVP1，AMOVA，P1片外寻址：MOVX@DPTR，AMOVXA，@DPTRMOVX@R0，AMOVXA，@R0每一接口芯片中的一个功能寄存器（端口）的地址就相当于一个RAM单元。I/O数据传送的几种传送方式是：（1）同步传送（2）异步传送（3）中断传送。MCS-51单片机和8255A的接口1.硬件接口电路如图9-10是8031扩展1片8255A的电路图。74LS373是地址锁存器，P0.1、P0.0经74LS373与8255A的地址线A1、A0连接；P0.7经74LS373与片选端相连，其他地址线悬空。2.端口地址确定图9-10中8255A各端口寄存器的地址为：A口：FF7CHB口：FF7DHC口：FF7EH控制寄存器：FF7FH53.软件编程例9-1要求8255A工作在方式0，且A口作为输入，B口、C口作为输出，程序如下：MOVA,#90H；A口方式0输入，B口、；C口输出，的控制字送AMOVDPTR,#0FF7FH；控制寄存器地址→DPTRMOVX@DPTR,A；方式控制字→控制寄存器MOVDPTR,#0FF7CH；A口地址→DPTRMOVXA,@DPTR；从A口读数据MOVDPTR,#0FF7DH；B口地址→DPTRMOVA,#DATA1；要输出的数据DATA1→AMOVX@DPTR,A；将DATA1送B口输出MOVDPTR,#0FF7EH；C口地址→DPTRMOVA,#DATA2；DATA2→AMOVX@DPT...
