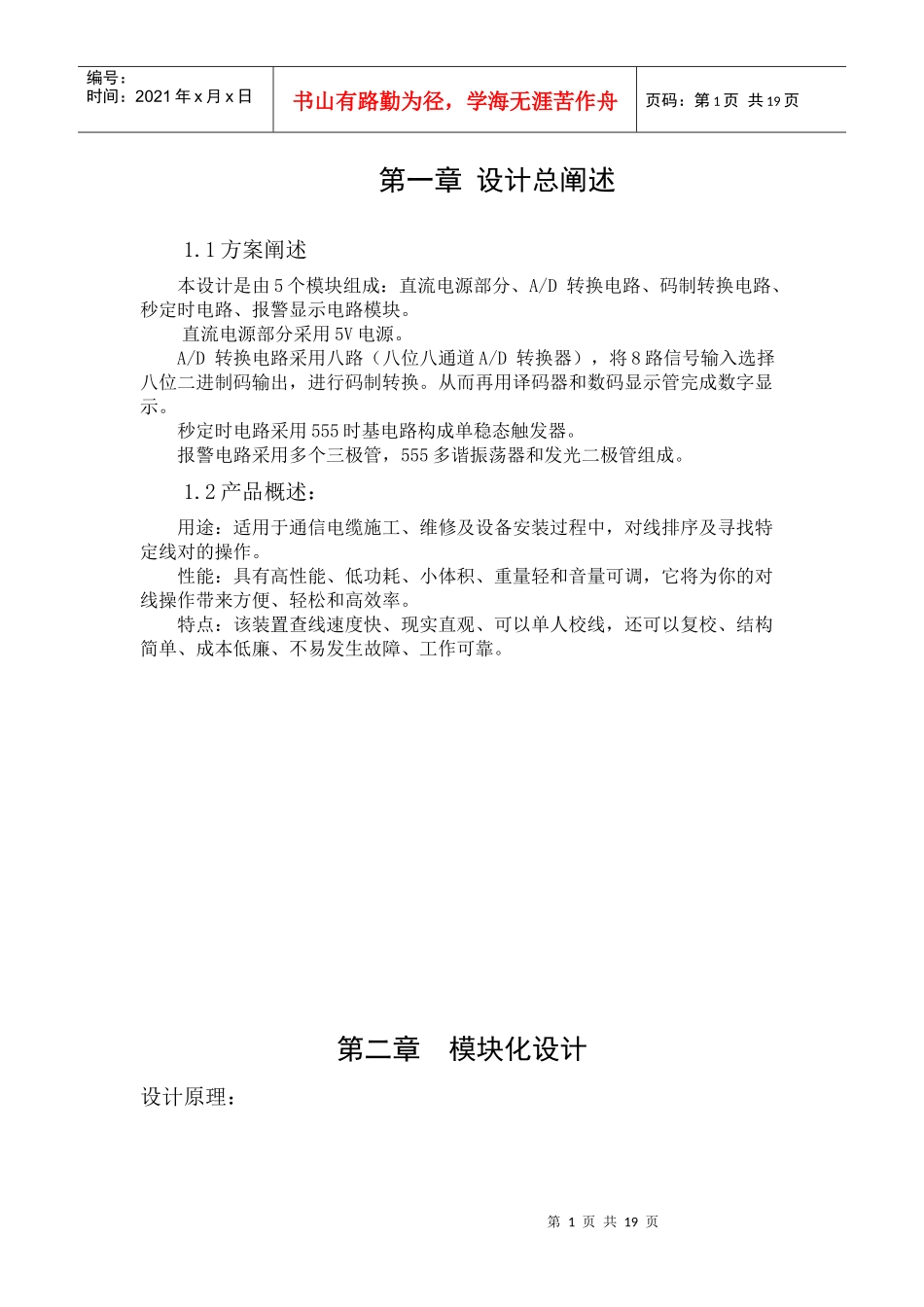

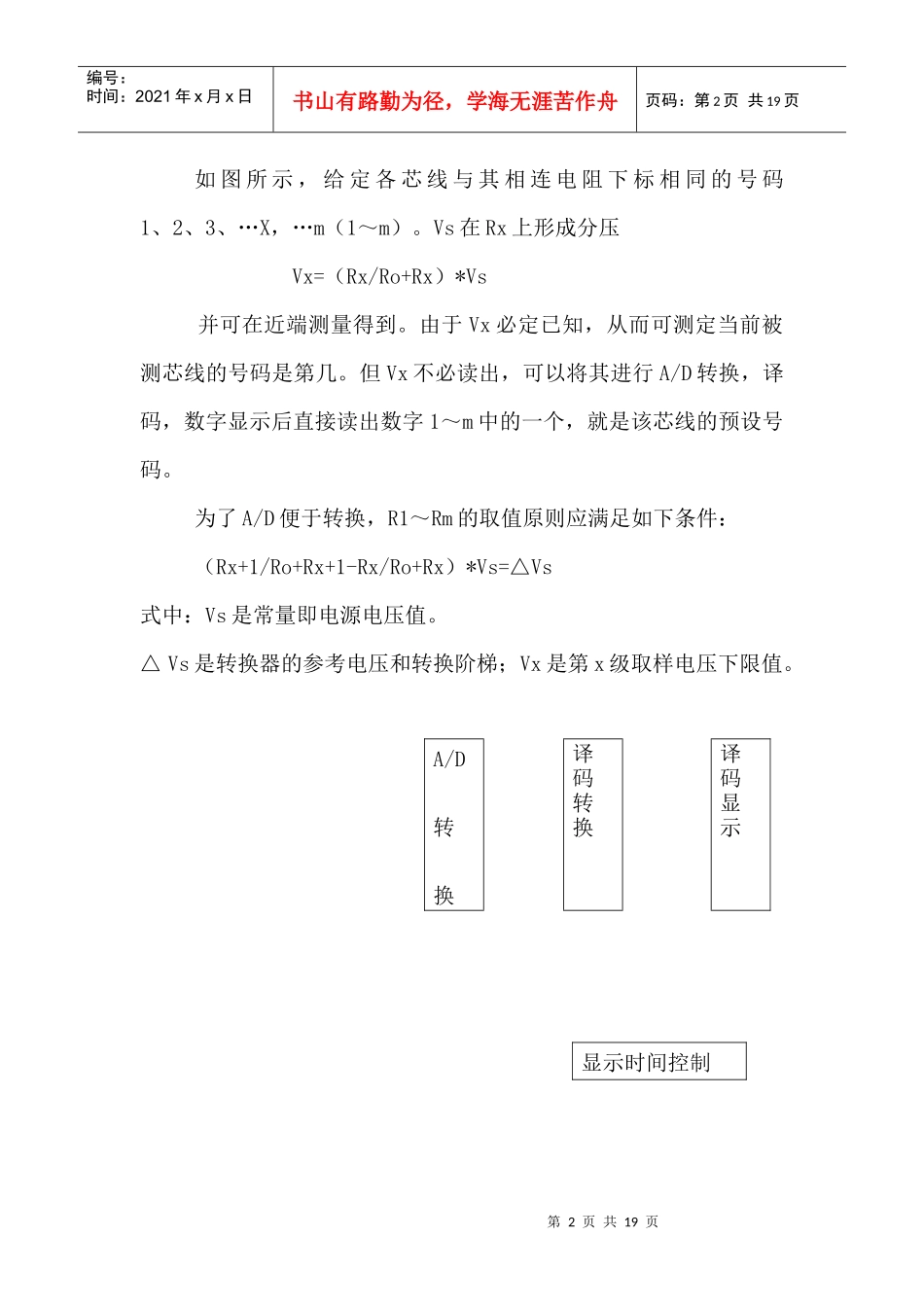

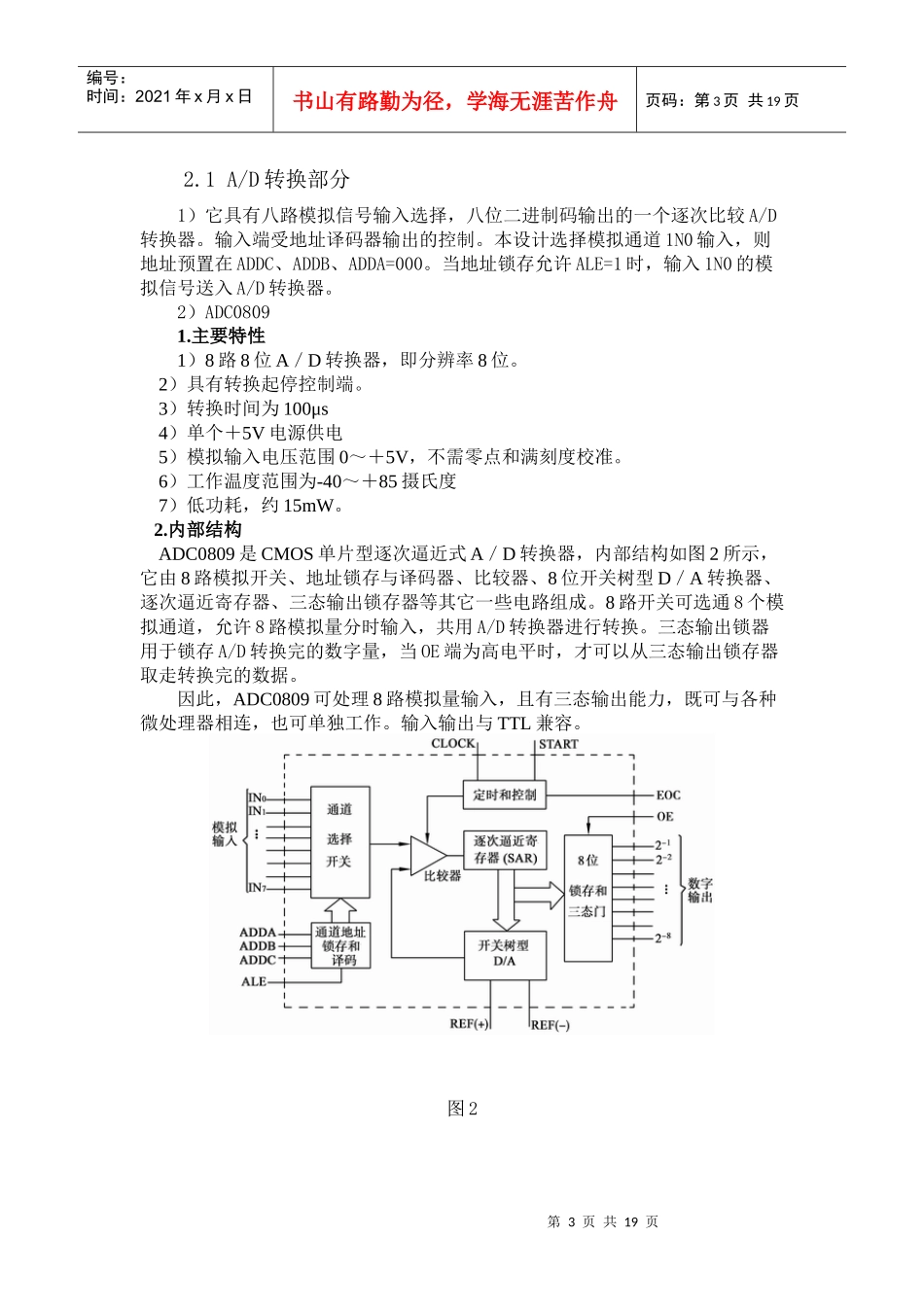

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页第一章设计总阐述1.1方案阐述本设计是由5个模块组成：直流电源部分、A/D转换电路、码制转换电路、秒定时电路、报警显示电路模块。直流电源部分采用5V电源。A/D转换电路采用八路（八位八通道A/D转换器），将8路信号输入选择八位二进制码输出，进行码制转换。从而再用译码器和数码显示管完成数字显示。秒定时电路采用555时基电路构成单稳态触发器。报警电路采用多个三极管，555多谐振荡器和发光二极管组成。1.2产品概述：用途：适用于通信电缆施工、维修及设备安装过程中，对线排序及寻找特定线对的操作。性能：具有高性能、低功耗、小体积、重量轻和音量可调，它将为你的对线操作带来方便、轻松和高效率。特点：该装置查线速度快、现实直观、可以单人校线，还可以复校、结构简单、成本低廉、不易发生故障、工作可靠。第二章模块化设计设计原理：第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页如图所示，给定各芯线与其相连电阻下标相同的号码1、2、3、…X，…m（1～m）。Vs在Rx上形成分压Vx=（Rx/Ro+Rx）*Vs并可在近端测量得到。由于Vx必定已知，从而可测定当前被测芯线的号码是第几。但Vx不必读出，可以将其进行A/D转换，译码，数字显示后直接读出数字1～m中的一个，就是该芯线的预设号码。为了A/D便于转换，R1～Rm的取值原则应满足如下条件：（Rx+1/Ro+Rx+1-Rx/Ro+Rx）*Vs=△Vs式中：Vs是常量即电源电压值。△Vs是转换器的参考电压和转换阶梯；Vx是第x级取样电压下限值。A/D转换译码转换译码显示显示时间控制第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页2.1A/D转换部分1）它具有八路模拟信号输入选择，八位二进制码输出的一个逐次比较A/D转换器。输入端受地址译码器输出的控制。本设计选择模拟通道1N0输入，则地址预置在ADDC、ADDB、ADDA=000。当地址锁存允许ALE=1时，输入1N0的模拟信号送入A/D转换器。2）ADC08091.主要特性1）8路8位A／D转换器，即分辨率8位。2）具有转换起停控制端。3）转换时间为100μs4）单个＋5V电源供电5）模拟输入电压范围0～＋5V，不需零点和满刻度校准。6）工作温度范围为-40～＋85摄氏度7）低功耗，约15mW。2.内部结构ADC0809是CMOS单片型逐次逼近式A／D转换器，内部结构如图2所示，它由8路模拟开关、地址锁存与译码器、比较器、8位开关树型D／A转换器、逐次逼近寄存器、三态输出锁存器等其它一些电路组成。8路开关可选通8个模拟通道，允许8路模拟量分时输入，共用A/D转换器进行转换。三态输出锁器用于锁存A/D转换完的数字量，当OE端为高电平时，才可以从三态输出锁存器取走转换完的数据。因此，ADC0809可处理8路模拟量输入，且有三态输出能力，既可与各种微处理器相连，也可单独工作。输入输出与TTL兼容。图2第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页3．外部特性（引脚功能）ADC0809芯片有28条引脚，采用双列直插式封装，如图3所示。下面说明各引脚功能。图3IN0～IN7：8路模拟量输入端。2-1～2-8：8位数字量输出端。ADDA、ADDB、ADDC：3位地址输入线，用于选通8路模拟输入中的一路。ALE：地址锁存允许信号，输入，高电平有效。START：A／D转换启动信号，输入，高电平有效。EOC：A／D转换结束信号，输出，当A／D转换结束时，此端输出一个高电平（转换期间一直为低电平）。OE：数据输出允许信号，输入，高电平有效。当A／D转换结束时，此端输入一个高电平，才能打开输出三态门，输出数字量。CLK：时钟脉冲输入端。要求时钟频率不高于640KHZ。REF（+）、REF（-）：基准电压。Vcc：电源，单一＋5V。GND：地。第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页4．ADC0809的工作过程是：首先输入3位地址，并使ALE=1，将地址存入地址锁存器中。此地址经译码选通8路模拟输入之一到比较器。START上升沿将逐次逼近寄存器复位。下降沿启动A／D转换，之后EOC输...
