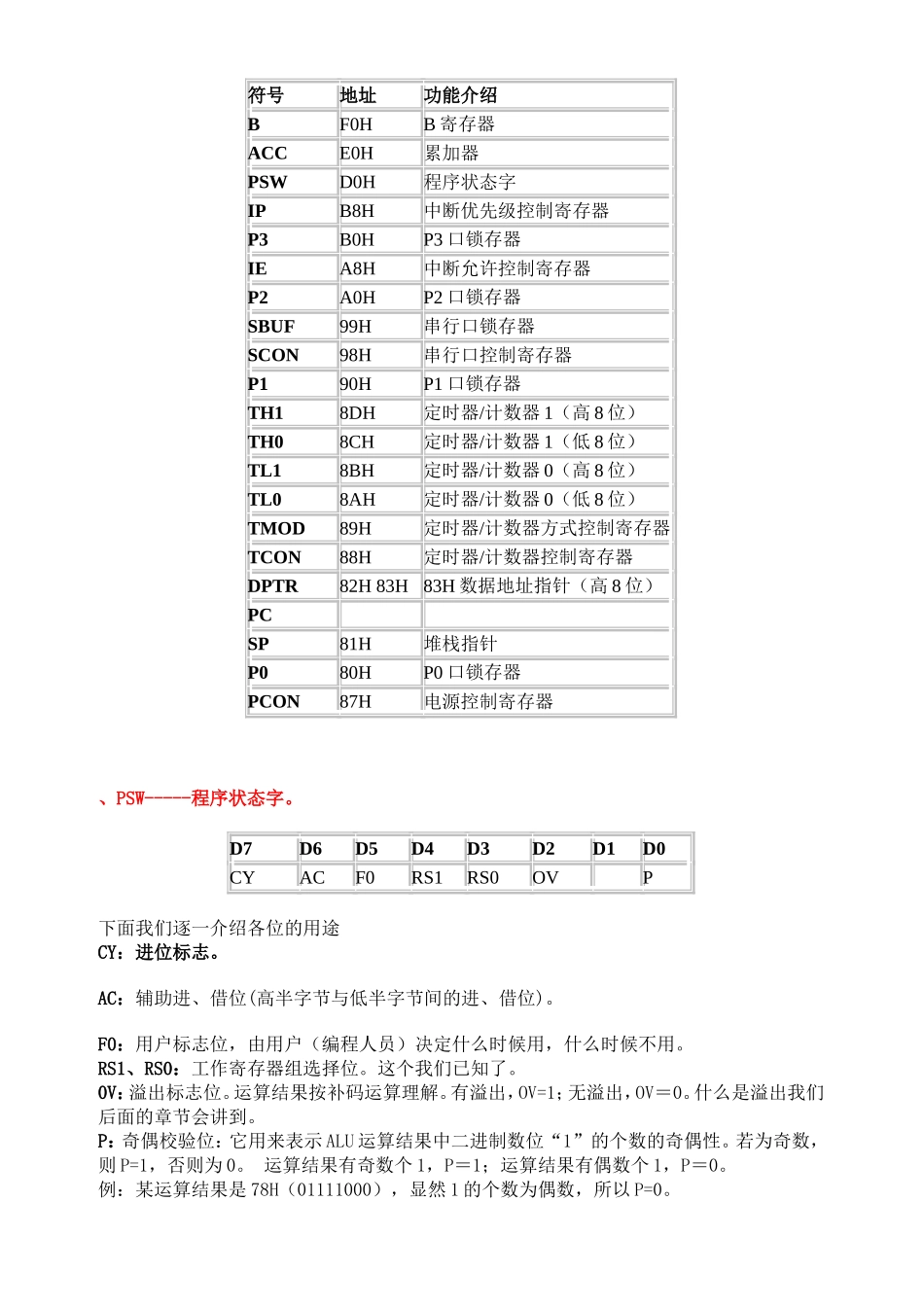

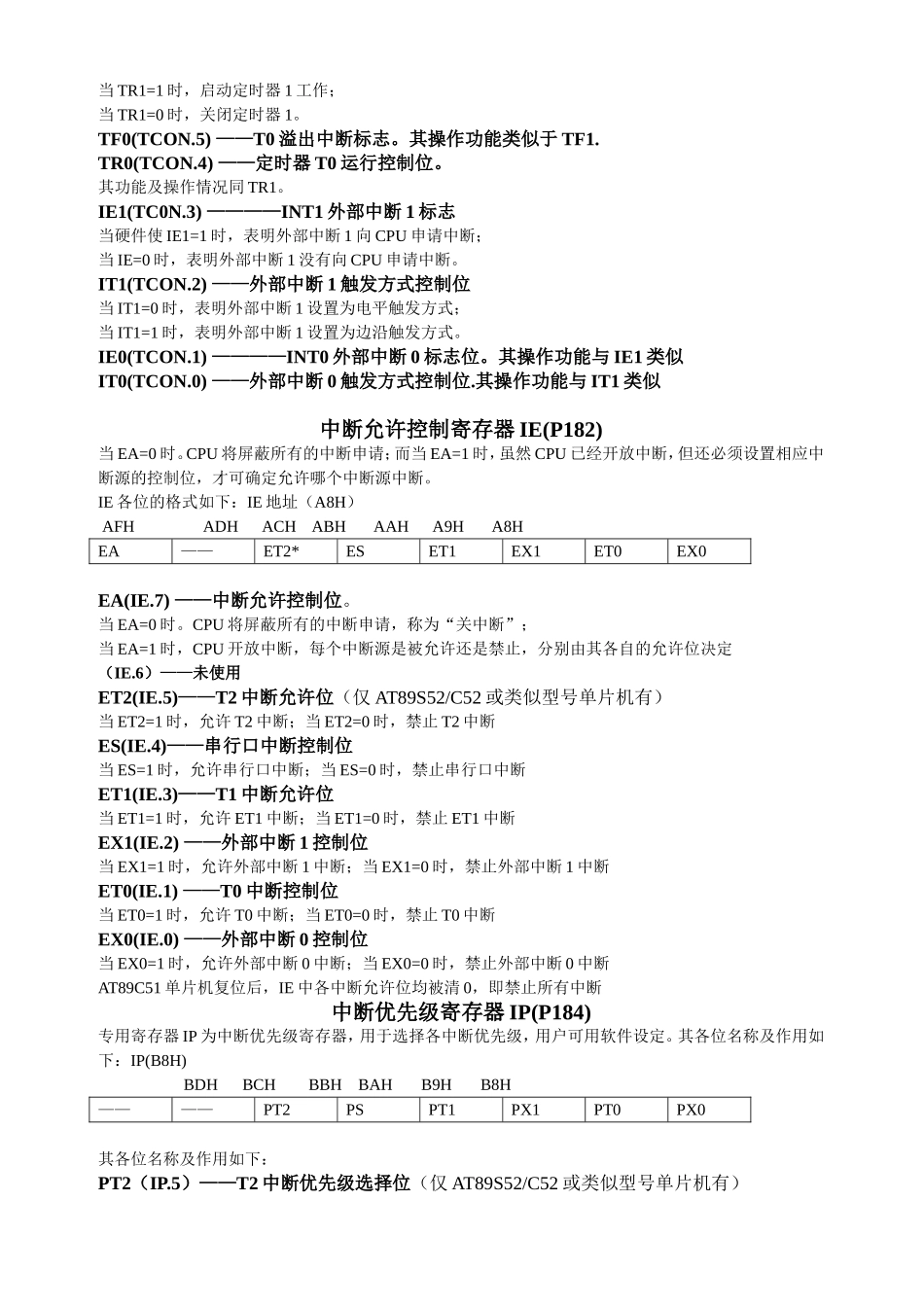

符号地址功能介绍BF0HB寄存器ACCE0H累加器PSWD0H程序状态字IPB8H中断优先级控制寄存器P3B0HP3口锁存器IEA8H中断允许控制寄存器P2A0HP2口锁存器SBUF99H串行口锁存器SCON98H串行口控制寄存器P190HP1口锁存器TH18DH定时器/计数器1（高8位）TH08CH定时器/计数器1（低8位）TL18BH定时器/计数器0（高8位）TL08AH定时器/计数器0（低8位）TMOD89H定时器/计数器方式控制寄存器TCON88H定时器/计数器控制寄存器DPTR82H83H83H数据地址指针（高8位）PCSP81H堆栈指针P080HP0口锁存器PCON87H电源控制寄存器、PSW-----程序状态字。D7D6D5D4D3D2D1D0CYACF0RS1RS0OVP下面我们逐一介绍各位的用途CY：进位标志。AC：辅助进、借位(高半字节与低半字节间的进、借位)。F0：用户标志位，由用户（编程人员）决定什么时候用，什么时候不用。RS1、RS0：工作寄存器组选择位。这个我们已知了。0V：溢出标志位。运算结果按补码运算理解。有溢出，OV=1；无溢出，OV＝0。什么是溢出我们后面的章节会讲到。P：奇偶校验位：它用来表示ALU运算结果中二进制数位“1”的个数的奇偶性。若为奇数，则P=1，否则为0。运算结果有奇数个1，P＝1；运算结果有偶数个1，P＝0。例：某运算结果是78H（01111000），显然1的个数为偶数，所以P=0。定时/计数器寄存器1.工作方式寄存器TMOD(P134)TMOD为T0.T1的工作方式寄存器，其各位的格式如下：TMODD7D6D5D4D3D2D1D0GATEC/-TM1M0GATEC/-TM1M0定时器1定时器0位7GATE——T1的门控位。当GATE=0时，只要控制TR1置1，即可启动定时器T1开始工作；当GATE=1时，除需要将TR1置1外，还要使INT1引脚为高电平，才能启动相应的定时器开始工作。位6C/—T——T1的功能选择位。当C/—T=0时，T1为定时器方式；当C/—T=0时，T1为计数器方式；位5和位4M1和M0——T1的方式选择位。由这两位的组合可以定义T1的3种工作方式定时器T1工作方式选择表如右表：位3GATE——T0的门控位。当GATE=0时，只要控制TR0置1，即可启动定时器T0开始工作；当GATE=1时，除需要将TR0置1外，还要使INT0引脚为高电平，才能启动相应的定时器开始工作。位2C/T——T1的功能选择位。当C/—T=0时，T0为定时器方式；当C/—T=0时，T0为计数器方式；位1和位0M1和M0—T0的方式选择位。由这两位的组合可以定义T1的3种工作方式定时器T0工作方式选择表TMOD不能进行位寻址，只能用字节传送指令设置定时器工作方式，低半节定义定时器0，高半字节定义定时器1。复位时，TMOD所有位均为0，定时器处于停止工作状态。定时/计数器控制寄存器中断请求标志寄存器TCON(P183)TCON的作用是控制定时器的启/停，标志定时器的溢出和中断情况。定时器控制寄存器TCON各位格式如下:TCON(88H)8FH8EH8DH8CH8BH8AH89H88HTF1TR1TF0TR0IE1IT1IE0IT0当有中断源发出请求时，有硬件将相应的中断标志位置1.在中断请求被响应前，相应中断标志位被锁存在特殊功能寄存器TCON或SCON中。TCON为定时器T0和T1的控制寄存器，同时也锁住T0和T1的溢出中断标志及外部中断——INT0和——INT0的中断标志等。TF1(TCON.7)——T1溢出中断标志。当T1开始工作，并且计数值产生溢出时，由硬件使TF1=1,在中断工作方式下向CPU请求中断。此标志一直保持到CPU响应中断后，才由硬件自动清零；也可用软件查询该标志，并且软件清零。如果T1不工作，或者在工作但没有产生溢出，则TF1=0.TR1(TCON.6)——定时器1运行控制位。M1M0工作方式功能描述00方式013位计数器01方式116位计数器10方式2自动再装入8位计数器11方式3定时器1：停止计数M1M0工作方式功能描述00方式013位计数器01方式116位计数器10方式2自动再装入8位计数器11方式3定时器0：分成2个8位计数器当TR1=1时，启动定时器1工作；当TR1=0时，关闭定时器1。TF0(TCON.5)——T0溢出中断标志。其操作功能类似于TF1.TR0(TCON.4)——定时器T0运行控制位。其功能及操作情况同TR1。IE1(TC0N.3)————INT1外部中断1标志当硬件使IE1=1时，表明外部中断1向CPU申请中断；当IE=0时，表明外部中断1没有向CPU申请中断。IT1(TCON.2)——外部中断1触发方式控制位当IT1=0时，表明外部中断1设置为电平触发方式；当IT1=1时，表明外部中断1设置为边沿触发方式。IE0(TCON....
