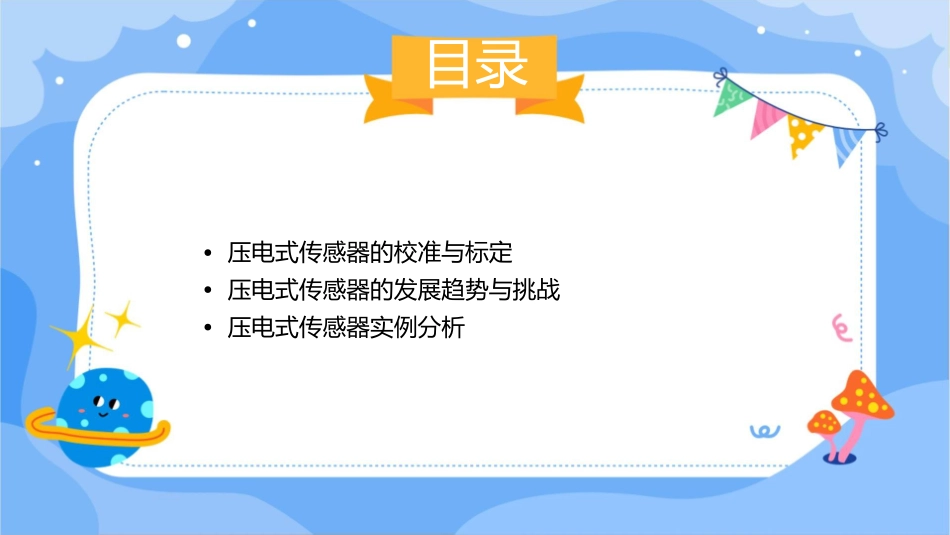

压电式传感器综述课件目录•压电式传感器概述•压电式传感器的性能特点•压电式传感器的设计与制造目录•压电式传感器的校准与标定•压电式传感器的发展趋势与挑战•压电式传感器实例分析压电式传感器概述定义与工作原理定义压电式传感器是一种利用压电材料的压电效应，将压力或应变等物理量转换为电信号的传感器。工作原理压电式传感器的工作原理基于压电效应，即某些电介质在受到外力作用时，会在内部产生电极化现象，从而产生电压。这个电压信号可以被进一步处理和测量。压电式传感器的类型压电晶体压电陶瓷聚合物压电材料利用晶体材料的压电效应制成的传感器，具有高灵敏度、高分辨率的特点，常用于高精度测量和科学实验。利用陶瓷材料的压电效应制成的传感器，具有较大的变形范围、较高的响应速度和较好的温度稳定性，常用于工业生产和自动化控制领域。利用聚合物材料的压电效应制成的传感器，具有轻质、柔软、易加工等特点，常用于生物医学和柔性电子领域。压电式传感器的应用领域01020304压力测量应变测量振动监测声学测量用于各种压力测量系统，如气瓶压力、管道压力、发动机压力等。用于测量结构的应变，如桥梁、建筑物的应变监测等。用于监测机械设备的振动情况，如发动机振动、机床振动等。用于测量声音的压力和振动，如声呐、麦克风等。压电式传感器的性能特点高灵敏度与分辨率压电式传感器具有较高的灵敏度和分辨率，能够检测微小的压力变化，并将其转换为电信号进行输出。这种高灵敏度使得压电式传感器在测量气体、液体和固体介质中的压力、振动和冲击等参数时具有显著优势。分辨率高则意味着传感器能够分辨出更小的压力差异，为高精度测量提供了可能。快速响应与恢复压电式传感器的响应速度很快，能够在极短的时间内对压力变化做出响应。这使得压电式传感器适合用于动态压力测量，如气瓶压力监测、发动机缸压测量等场景。同时，压电式传感器的恢复时间也相对较短，能够在压力变化结束后迅速回到初始状态。宽测量范围与线性度压电式传感器的测量范围较宽，能够适应不同的压力测量需求。在宽测量范围内，传感器表现出良好的线性度，即输出信号与输入压力之间呈线性关系。这有助于简化数据处理和校准过程，提高测量精度和可靠性。抗电磁干扰压电式传感器的工作原理不涉及电磁场，因此具有较强的抗电磁干扰能力。在存在电磁噪声的环境中，如电气设备和磁场附近，压电式传感器能够保持稳定的性能表现。这对于某些对电磁干扰敏感的应用场景尤为重要，如医疗设备和航空航天领域。温度稳定性压电式传感器的温度稳定性较好，其性能受温度1影响较小。在不同温度环境下，压电式传感器能够保持相对稳定的测量结果，降低了温度对测量精度的影响。23这使得压电式传感器在各种温度条件下都能可靠地工作，提高了其应用范围和适应性。压电式传感器的设计与制造材料选择压电材料选择具有高压电系数的材料，如石英、钛酸钡等，以实现高效的能量转换。基底材料选择机械强度高、热稳定性好的材料作为传感器基底，如硅、陶瓷等。结构设计敏感元件设计设计敏感元件的形状、尺寸和排列方式，以提高传感器的灵敏度和线性度。保护结构设计保护结构以防止外界环境对敏感元件的干扰和损伤。制造工艺流程制备压电材料制备基底敏感元件制作封装与测试采用陶瓷制备技术、半导体制造技术等制备传感器基底。通过粉末冶金、溶胶凝在基底上采用微加工技对传感器进行封装，并进行性能测试和标定。胶等方法制备压电材料。术制作敏感元件。压电式传感器的校准与标定校准与标定方法010203静态校准动态校准自校准技术通过比较标准信号和传感器输出信号，调整传感器参数，使其输出与标准信号一致。在传感器工作状态下，对其输出信号进行实时校准，确保测量结果的准确性。利用传感器自身的特性进行校准，无需外部标准设备。环境因素对校准与标定的影响温度温度变化会影响传感器的敏感元件性能，导致测量误差。湿度湿度过高可能导致传感器内部结露，影响其正常工作。振动剧烈振动可能导致传感器结构松动或损坏，影响其测量精度。校准与标定结果的精度分析数据处理对校准与标定过程中采集的数据进行统计分析，提...
