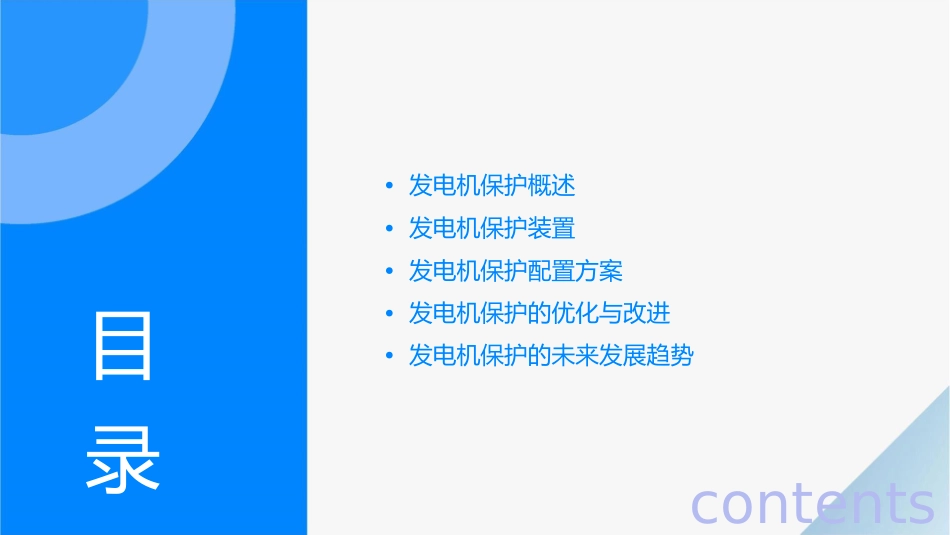

机保•发电机保护概述•发电机保护装置•发电机保护配置方案•发电机保护的优化与改进•发电机保护的未来发展趋势目录contents机保01定义与重要性定义发电机保护是对发电机进行监测、控制和保护的一系列措施，旨在确保发电机的正常运行和安全性。重要性发电机是电力系统中的重要设备，其正常运行直接关系到电力供应的稳定性和可靠性。发电机保护能够预防和减少故障的发生，降低设备损坏和事故风险，保障电力系统的安全稳定运行。发电机的常见故障01020304机械故障电气故障热故障控制和保护故障如轴承磨损、转子不平衡、机械松动等。如定子绕组短路、转子匝间短路、绝缘损坏等。如过热、温升异常等。如继电器误动作、控制回路故障等。发电机保护的基本原则可靠性速动性保护装置应具备高可靠性和稳定性，能够在各种运行工况下正确动作，不发生误动或拒动。保护装置应快速动作，以减小故障对发电机的损害，提高电力系统的稳定性。选择性灵敏性保护装置应具有选择性，仅在直接危及发电机安全的故障时才动作，尽量减少不必要的停机。保护装置应具有足够的灵敏度，能够反映发电机的各种异常状态和故障。机保02差动保护装置差动保护装置是发电机的主保护之一，用于检测发电机定子绕组及其引出线的相间短路故障。当发生相间短路时，差动保护装置通过比较发电机两侧电流的大小和相位，快速切断故障电流，防止故障扩大。差动保护装置具有高灵敏度、快速动作的特点，是保障发电机安全运行的重要措施之一。过电流保护装置过电流保护装置用于检测发电机定子绕组及其引出线的过电流故障。当发生过电流故障时，过电流保护装置通过比较发电机电流与正常值的大小，快速切断故障电流，防止设备损坏。过电流保护装置具有选择性、可靠性的特点，能够在短时间内切除故障，保障发电机的正常运行。低周保护装置低周保护装置用于检测发电机频率是否低于正常值。当发电机频率低于正常值时，低周保护装置会发出警告信号或自动切断发电机电源，防止设备损坏。低周保护装置具有高灵敏度、快速响应的特点，能够及时发现并处理低频运行故障。逆功率保护装置逆功率保护装置具有高灵敏度、快速响应的特点，能够及时发现并处理逆功率运行故障。逆功率保护装置用于检测发电机是否出现逆功率运行。当发电机出现逆功率运行时，逆功率保护装置会快速切断发电机电源，防止设备损坏。机保配方案03发电机差动保护配置方案差动速断保护比例差动保护差流限值保护失磁保护通过比较发电机两侧的电流大小和相位，判断是否存在故障，实现选择性切除。当发电机失去励磁时，通过检测励磁电流或无功功率的变化，触发保护动作。当发电机发生严重故障时，通过快速切除故障，减小对设备的损害。当差流超过预定值时，触发保护动作，切除故障。发电机过电流保护配置方案过流速断保护过负荷保护当发电机过电流时，快速切断电流，防止设备过热和损坏。当发电机长时间超过额定负荷运行时，触发报警或跳闸。负序过流保护逆功率保护检测发电机负序电流，判断是否存在不对称当发电机逆向运行时，检测功率方向并触发跳闸。故障。发电机低周保护配置方案低频率保护频率恢复保护当发电机频率低于预定值时，触发跳当发电机频率恢复到正常范围时，自动解除低频率保护。闸或减载。失步保护振荡保护检测发电机的失步状态，防止设备损检测发电机的振荡状态，采取相应措施防止设备损坏。坏。发电机逆功率保护配置方案逆功率保护逆功率解列保护检测发电机的功率方向，当功率方向异常时触发跳闸。当逆功率无法消除时，将发电机从系统中解列。程序逆功率保护低压逆功率保护按照预定程序逐步减小发电机的有功输出，当发电机出口电压低于预定值时，触发跳闸或减载。直至停止。机保的化与改04优化发电机保护配置配置合理的发电机保护方案根据发电机的类型、容量和运行方式，选择合适的保护装置和保护原理，确保对发电机进行全面、有效的保护。优化保护装置的配置合理配置主保护、后备保护和辅助保护，提高保护装置的配置效率和可靠性。完善保护逻辑优化保护装置的逻辑算法，提高保护装置的反应速度和准确性，减少误动和拒动的情况。提高发电机保护的可靠性选用高...
