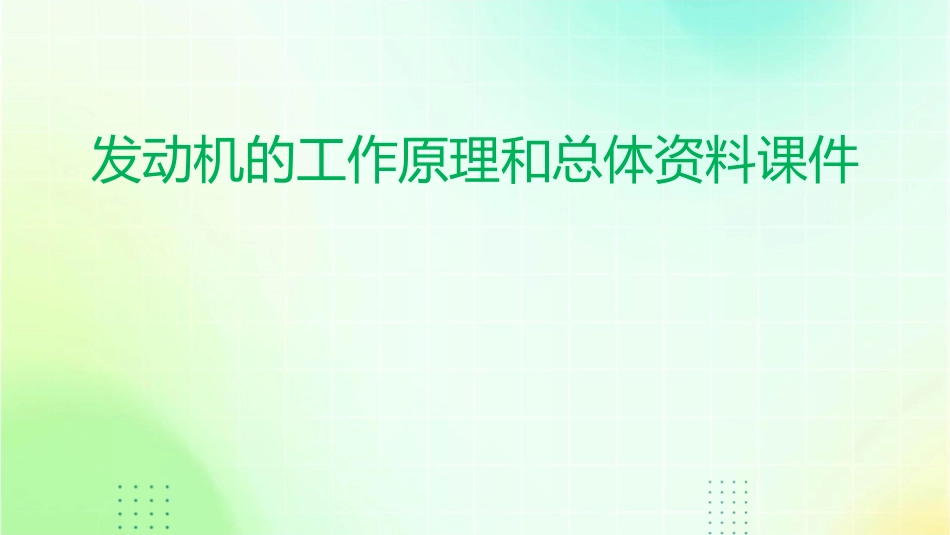

发动机的工作原理和总体资料课件VIP免费

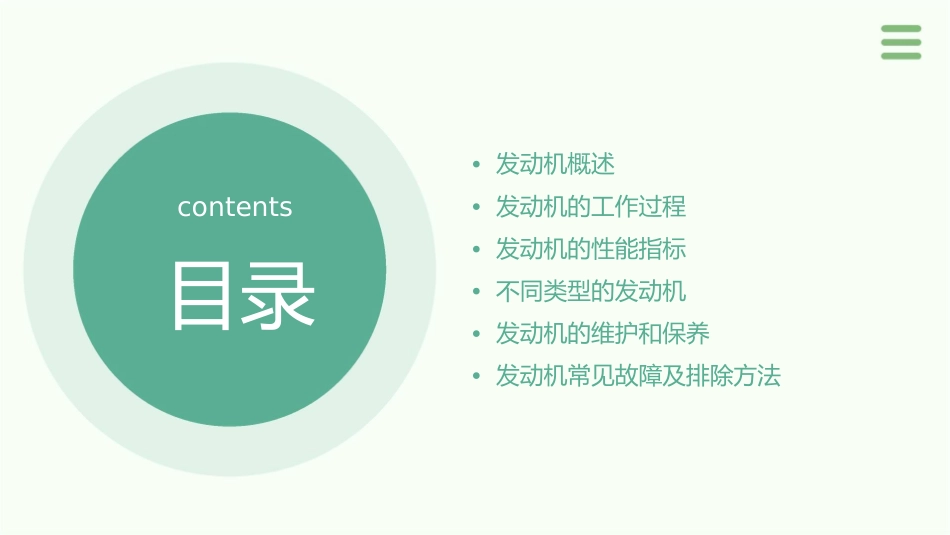

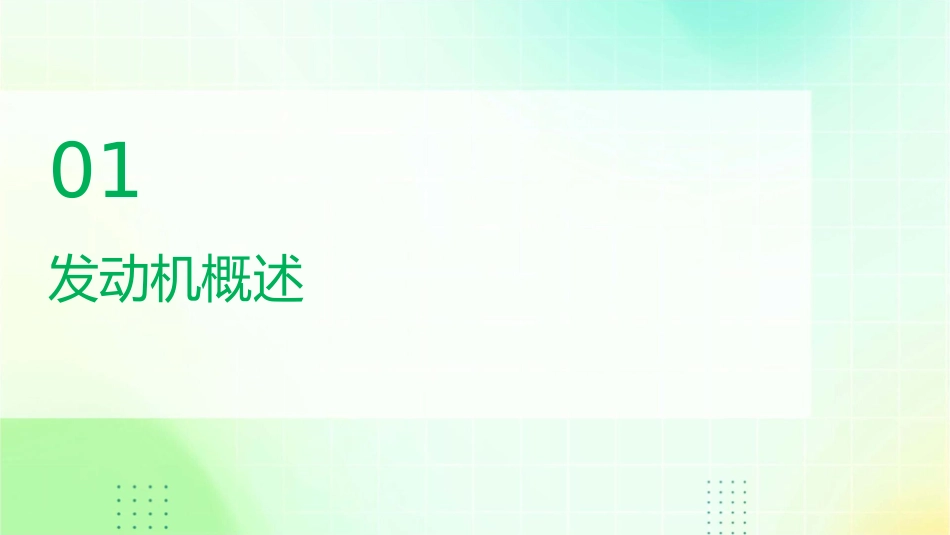

发动机的工作原理和总体资料课件•发动机概述contents•发动机的工作过程•发动机的性能指标•不同类型的发动机•发动机的维护和保养•发动机常见故障及排除方法目录01发动机概述发动机的定义和分类发动机是一种将其他形式的能量转化为机械能的机器，广泛应用于交通工具、航空航天、工业生产等领域。发动机可以根据不同的分类标准分为多种类型，如按照使用燃料的不同，可以分为汽油发动机、柴油发动机、燃气轮机等；按照输出功率的不同，可以分为高速发动机、低速发动机等。发动机的工作原理发动机的工作原理基于热力学原理，主要包括进气、压缩、点火、排气四个冲程。在进气冲程中，燃料和空气混合物被吸入气缸；在压缩冲程中，混合物被压缩并升温；在点火冲程中，混合物被点燃，产生高温高压的燃气，推动活塞运动；在排气冲程中，燃烧后的废气被排出气缸。发动机的主要部件发动机的主要部件包括气缸、活塞、曲轴、汽缸盖、气门、火花塞等。气缸是发动机的核心部件，用于引导混合物进行燃烧；活塞在气缸内上下运动，将混合物的压力转化为旋转运动；曲轴将活塞的旋转运动传递到外部输出轴，输出动力；汽缸盖为活塞提供封闭的空间；气门控制混合物的进出；火花塞负责点燃混合物。02发动机的工作过程吸气冲程总结词吸入空气与燃料详细描述在吸气冲程中，进气门打开，排气门关闭，活塞向下运动，气缸内压力降低，气缸内空气和燃料混合物在大气压的作用下被吸入气缸。压缩冲程总结词空气与燃料压缩详细描述在压缩冲程中，进气门和排气门都关闭，活塞向上运动，将空气与燃料混合物压缩，使其密度增加，温度升高。燃烧冲程总结词燃料燃烧产生动力详细描述在燃烧冲程中，进气门关闭，排气门打开，活塞向下运动，压缩后的空气与燃料混合物被点燃，产生高温高压的燃气，推动活塞运动。排气冲程总结词：废气排详细描述：在排气冲程中，进气门打开，排气门关闭，活塞向上运动，将燃烧后的废气排出气缸，同时为下一个吸气冲程做准备。03发动机的性能指标马力（Horsepower）010203定义计算影响因素马力是衡量发动机功率的单位，表示发动机在单位时间内所能输出的能量。通常以千瓦（kW）为单位，等于扭矩乘以转速再除以常数。发动机的燃烧效率、进气流量、机械效率等。扭矩（Torque）定义计算影响因素扭矩是衡量发动机输出转矩的单位，表示发动机在单位转速下所能输出的转矩。通常以牛顿米（Nm）为单位，等于马力乘以转速再除以常数。发动机的燃烧压力、气门开度、活塞行程等。燃油经济性（FuelEfficiency）定义燃油经济性是指发动机在单位时间内消耗的燃油量，通常以升/百公里（L/100km）为单位。影响因素发动机的燃烧效率、进气流量、机械效率、气门开度、活塞行程等。排放性能（EmissionPerformance）定义影响因素排放性能是指发动机在燃烧过程中所排放的有害物质，如一氧化碳（CO）、氮发动机的燃烧温度、气门开度、活塞行程、燃油品质等。VS氧化物（NOx）、碳氢化合物（HC）等。04不同类型的发动机四冲程发动机（OttoCycleEngine）定义四冲程发动机是内燃机的一种，其工作循环包括四个冲程：吸气、压缩、做功和排气。工作原理在吸气冲程中，可燃混合气进入气缸，活塞向下运动；在压缩冲程中，活塞向上运动，可燃混合气被压缩；在做功冲程中，火花塞点燃可燃混合气，产生高温高压气体，推动活塞向下运动；在排气冲程中，活塞向上运动，排出废气。应用四冲程发动机广泛应用于汽车、摩托车、船舶等领域。二冲程发动机（DieselCycleEngine）工作原理在吸气冲程中，可燃混合气进入气缸；在做功冲程中，火花塞点燃可燃混合气，产生高温高压气体，推动活塞向下运动。定义二冲程发动机是内燃机的一种，其工作循环包括两个冲程：吸气和做功。应用二冲程发动机广泛应用于船舶、机车、发电机等领域。转子发动机（RotaryEngine）定义工作原理应用转子发动机是内燃机的一种，其工作部件是一个旋转的转子。转子发动机中的转子与气缸之间形成可变容积，随着转子的旋转，可变容积不断变化，从而实现吸气、压缩、做功和排气的过程。转子发动机广泛应用于飞机、摩托车等领域。蒸汽机（SteamEngine）定义蒸汽机...
